1、先下载好bxl文件
2、打开Ultra Librarian
下载地址：·http://webench.ti.com/cad/ULib.zip
讯享网

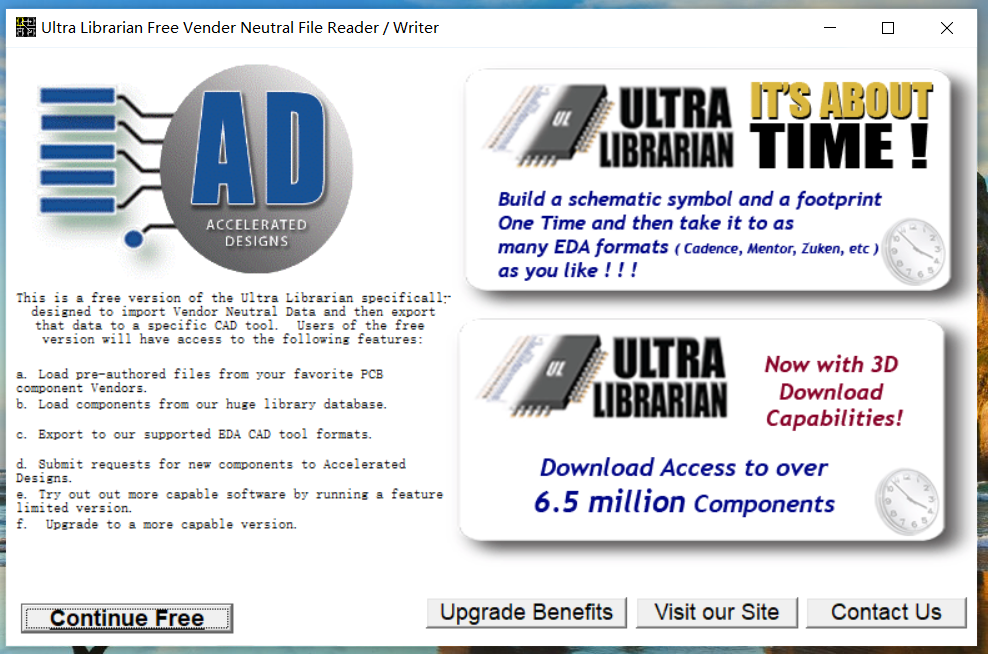

点击contiune free

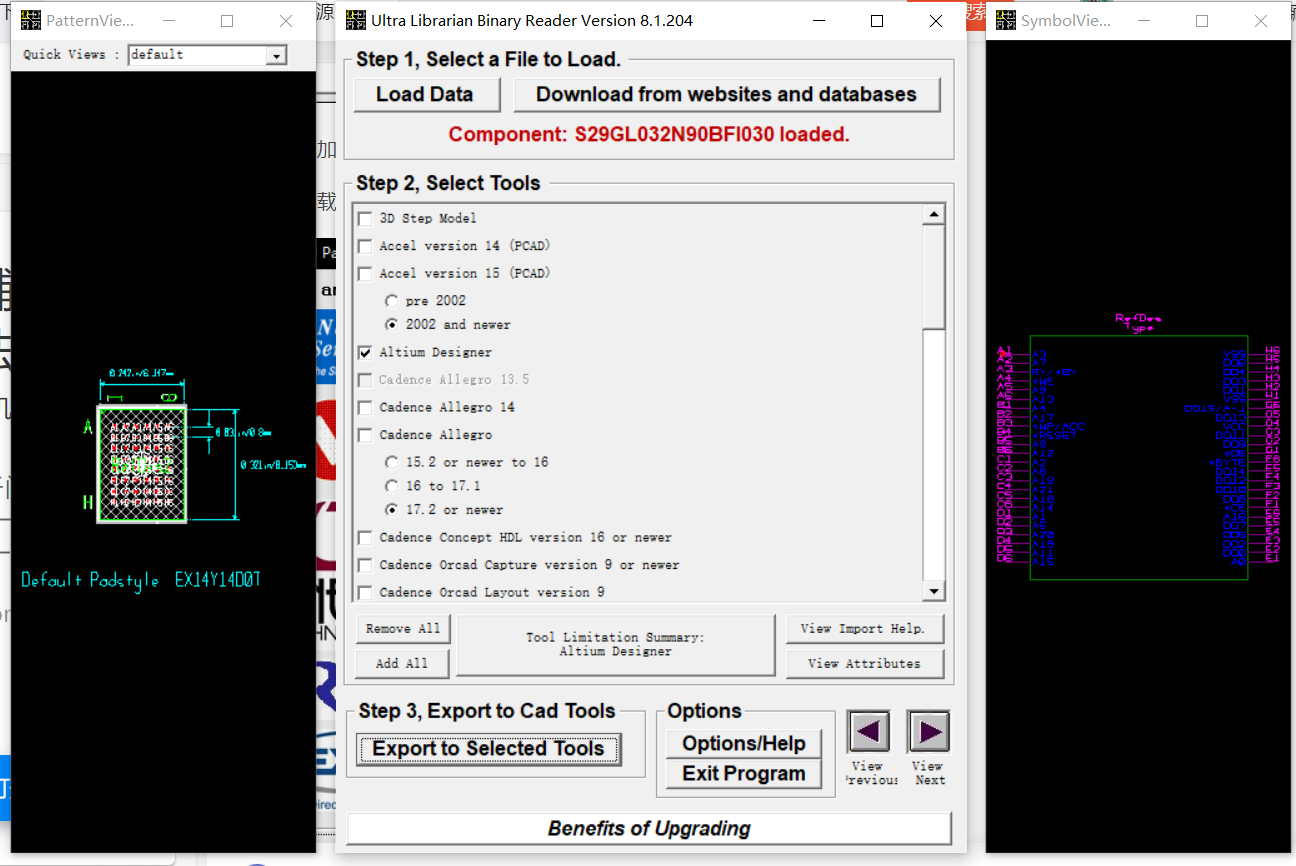

点击load data 选择下载好的到bxl文件，左右两边就会显示出来原理图和pcb的文件，如果没有显示出来说明不对，需要重新选择打开，或者电脑重启后再打开。
接着点击，export to selected tools，会expot出一个txt，这个暂时不用管。
然后到开AD，我用的是21版本，打开这个脚步文件
在ad中选择 file run script…，运行脚步程序的意思，选择UL_form,会弹出一个对话框
file，在对应目录下找到选择之前生成的txt文件，我的目录是这个，供参考F:\24、ULib\Ultra Librarian\Library\Exported\Altium\。。。
start import
AD会生成对应的原理图和pcb库文件
注：如果不行的话，先运行一下UL_Import文件，再运行UL_form；如果生成的库里面只看到原理图没看见PCB，那直接打开pcb library，在里面就能打开了，原理图同理。
