Mycat2.0搭建教程

科技前沿 • • 阅读 62

Mycat2.0搭建教程Mycat2 0 搭建 基础环境准备 安装 JDK1 8 我使用的 JDK 版本是 JDK1 8 0 181 安装 MySQL MySQL5 7 安装教程 Mycat2 官方文档 安装 Mycat2 0 下载安装包 Mycat2 当前不提供安装包 只提供核心 JAR 包 JAR 包可以独立运行 安装包是使用 Java

大家好，我是讯享网，很高兴认识大家。

Mycat2.0搭建

基础环境准备

Mycat2官方文档

安装Mycat2.0

下载安装包
Mycat2当前不提供安装包，只提供核心JAR包，JAR包可以独立运行，安装包是使用Java Service Wrapper做壳的,需要安装包药自己制作。下载对应的tar安装包壳和Mycat2 jar包。
tar包下载地址：http://dl.mycat.org.cn/2.0/install-template/
jar包下载地址：http://dl.mycat.org.cn/2.0/1.20-release/
分别下载tar包和jar包地址中的最新版本即可，jar包一定要下载最新版本的！ Mycat2.0还在不断优化晚上中，经常就会发布新的jar包修复一些问题，我下载的版本分别是：mycat2-install-template-1.20.zip 和 mycat2-1.20-jar-with-dependencies-2021-12-16.jar。下载完成后把安装包传送到服务器上，也可以在服务器上用wget直接下载

cd /usr/local # 下载tar包壳 wget http://dl.mycat.org.cn/2.0/install-template/mycat2-install-template-1.20.zip # 下载运行jar包，用http://dl.mycat.org.cn/2.0/1.20-release/ 最新的jar包 wget http://dl.mycat.org.cn/2.0/1.20-release/mycat2-1.20-jar-with-dependencies-2021-12-3.jar # 解压tar包壳 unzip mycat2-install-template-1.20.zip # 将运行jar包放到tar包壳的 lib 目录下 mv mycat2-1.20-jar-with-dependencies-2021-12-3.jar mycat/lib/ # 修改tar包壳bin/ 目录下所有文件的权限 chmod 777 mycat/bin/*

讯享网

配置MySQL
配置MySQL用户权限

讯享网-- 创建mycat用户 CREATE USER 'mycat'@'%' IDENTIFIED BY 'Mycat_'; -- 官方文档强调要给root账号添加XA RECOVER权限，但我运行下面这个命令一直报语法错误，就把所有权限都添加给了root账号 -- GRANT XA_RECOVER_ADMIN ON *.* TO 'root'@'%'; GRANT ALL PRIVILEGES ON *.* TO 'root'@'%'; -- 给mycat用户添加权限，大家可以按照自己的需要添加权限，我是全部权限都加了 GRANT ALL PRIVILEGES ON *.* TO 'mycat'@'%' ; FLUSH PRIVILEGES;

基本概念

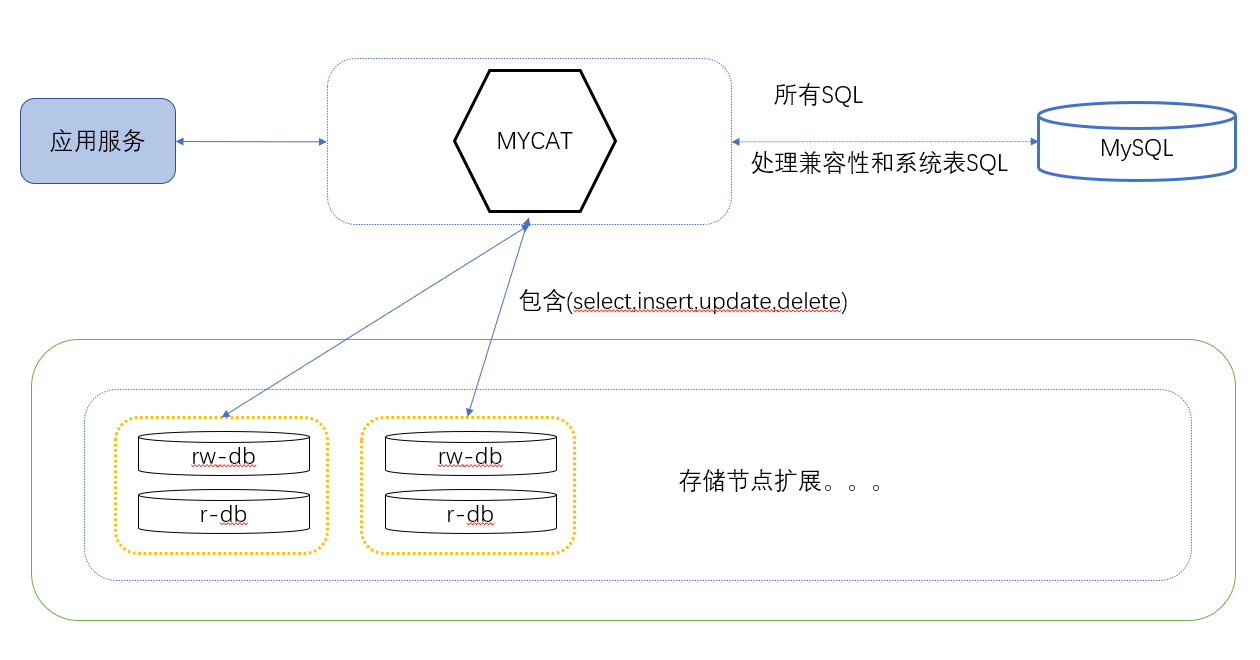

prototype服务器（原型库）
在这里插入图片描述
讯享网
prototype服务器是分库分表中间件中用于处理MySQL的兼容性SQL（Mycat2.0客户端或框架运行依赖的相关记录表，对使用者来说无感知）和系统表SQL(比如用于显示库,表的sql)的服务器,这个配置项可以指向一个服务器也可以是一个集群,Mycat依赖它处理非select,insert,update,delete语句。当这个服务器是与第一个存储节点是同一个服务器/集群的时候,人们一般叫它做0号节点。原型库也是单表的默认存储节点。

当需要进行数据分片的时候，Mycat是通过扩展存储节点的方式实现的。如果对prototype服务器不太理解，跟着下面的搭建步骤一步一步去生成单表、全局表、分片表的时候，自然就能理解整体的架构设计。
在这里插入图片描述

集群
集群为多个数据节点组成的逻辑节点.在mycat2里,它是把对多个数据源地址视为一个数据源地址(名称),并提供自动故障恢复,转移,即实现高可用,负载均衡的组件。

数据源
数据源为连接后端数据库的组件,它是数据库代理中连接后端数据库的客户端。mycat的数据源对应实际MySQL物理库中的schema库。

Mycat2配置详解

这个环节可以大致了解Mycat2.0配置的含义，可以结合后面的Mycat2.0实战使用步骤，一边实测一边理解配置是如何生效的。

tar包壳下的prototype.cluster.json，prototypeDs.datasource.json，mysql.schema.json，这三个配置文件需要保留，这三个配置文件用于配置Mycat的prototype服务器。

mycat2配置文件目录结构

mycat/conf + clusters - prototype.cluster.json //无集群的时候自动创建 - c0.cluster.json - c1.cluster.json + datasources - prototypeDs.datasource.json //无数据源的时候自动创建 - dr0.datasource.json - dw0.datasource.json + schemas - db1.schema.json - mysql.schema.json + sequences - db1_schema.sequence.json -server.json //服务器配置 -state.json //mycat运行状态,包含集群选举的主节点信息,配置时间戳

集群配置

c0.cluster.json 配置样例：

讯享网{
    "clusterType":"MASTER_SLAVE", "heartbeat":{
    "heartbeatTimeout":1000, "maxRetryCount":3, "minSwitchTimeInterval":300, "slaveThreshold":0 }, "masters":[ "db0", "db1" ], "replicas":[ ], "maxCon":200, "name":"c0", "readBalanceType":"BALANCE_ALL", "switchType":"SWITCH" }

核心配置详解：
clusterType: 集群类型
SINGLE_NODE:单一节点
MASTER_SLAVE:普通主从
GARELA_CLUSTER:garela cluster/PXC集群

masters: 主节点配置
可配置多个主节点,在主挂的时候会选一个检测存活的数据源作为主节点

replicas: 从节点配置
可配置多个从节点

name: 数据源名称
要跟mycat/conf/datasources/{数据源名字}.datasource.json 中的数据源名字保持一致

readBalanceType: 查询负载均衡策略
BALANCE_ALL(默认值)
获取集群中所有数据源
BALANCE_ALL_READ
获取集群中允许读的数据源
BALANCE_READ_WRITE
获取集群中允许读写的数据源,但允许读的数据源优先
BALANCE_NONE
获取集群中允许写数据源,即主节点中选择

switchType: 主从切换设置
NOT_SWITCH:不进行主从切换
SWITCH:进行主从切换

readBalanceName: 读取负载均衡策略
writeBalanceName: 写入负载均衡策略
BalanceLeastActive
最少正在使用的连接数的mysql数据源被选中，如果连接数相同,则从连接数相同的数据源中的随机，使慢的机器收到更少。
BalanceRandom
利用随机算法产生随机数，然后从活跃的mysql数据源中进行选取。
BalanceRoundRobin
加权轮训算法，记录轮训的权值，每次访问加一，得到n，然后对mysql数据源进行轮训，如果权值已经为零，则跳过，如果非零则减一，n减1，直n为零则选中的节点就是需要访问的mysql数据源节点。
BalanceRunOnReplica
io.mycat.plug.loadBalance.BalanceRunOnReplica
把请求尽量发往从节点,不会把请求发到不可读(根据延迟值判断)与不可用的从节点

数据源配置

Mycat自带一个prototypeDs.datasource.json配置文件，用于配置prototype服务器的数据源信息，将这个文件的url, user, password三个属性改成自己的MySQL地址和用户密码即可。

数据源配置文件格式：mycat/conf/datasources/{数据源名字}.datasource.json，数据源名字可以根据自己的需要自定义，如果配置了数据源，需要在MySQL物理库中创建相应的schema库，否则mycat启动会失败。

db0.datasource.json配置样例：

{
    "dbType": "mysql", "idleTimeout": 60000, "initSqls": [], "initSqlsGetConnection": true, "instanceType": "READ_WRITE", "maxCon": 1000, "maxConnectTimeout": 3000, "maxRetryCount": 5, "minCon": 10, "name": "db0", "password": "<your_mysqldb_password>", "type": "JDBC", "url": "jdbc:mysql://10.0.27.38:3306?useUnicode=true&characterEncoding=UTF-8&serverTimezone=Asia/Shanghai&useSSL=false", "user": "root", "weight": 0, "queryTimeout":5000 }

配置详解：
type: 数据源类型
NATIVE,只使用NATIVE协议(即Mycat自研的连接MySQL的协议)
JDBC,默认,只使用JDBC驱动连接
NATIVE_JDBC,该数据源同一个配置同时可以使用NATIVE,JDBC

name: 数据源名称

ur: JDBC连接URL
对应实际MySQL连接地址，可以无需指定MySQL schema。如果URL中配置了MySQL schema，相应的MySQL schema必须在物理库上先创建好，否则无法启动mycat。

password: MySQL用户密码

instanceType: 配置实例只读还是读写
READ=只读节点
READ_WRITE=读写节点

queryTimeout: jdbc查询超时时间，单位：ms
默认30mills，根据实际业务需要调整超时时间

maxConnectTimeout: 定时检查闲置连接，单位：ms

initSqlsGetConnection: 每次获取jdbc连接是否都执行initSqls
true|false,默认:false

JDBC禁用SSL属性有助提高性能

配置逻辑库（schema）

配置的schema的逻辑库逻辑表必须在原型库(prototype)中有对应的物理库物理表,否则不能启动。初次使用可以无需配置schema，连接Mycat后可以在Mycat上执行SQL命令，Mycat会自动生成相关的schema配置文件。

想要更多了解schema相关配置可以查阅官方文档：Mycat2.0 schema配置官方文档

创建 mycat/conf/schemas/{库名}.schema.json

schema0.schema.json 配置样例：

讯享网

配置详解：
targetName: 数据源名称
自动从prototype目标加载test库下的物理表或者视图作为单表,prototype必须是mysql服务器

schemaName: MySQL schema名称

Mycat2.0实战使用

使用之前要修改prototypeDs.datasource.json配置文件，将这个文件的url, user, password三个属性改成自己的MySQL地址和用户密码即可。

Mycat2.0启动命令

cd mycat/bin ./mycat start ./mycat status ./mycat start 启动 ./mycat stop 停止 ./mycat console 前台运行 ./mycat install 添加到系统自动启动（暂未实现） ./mycat remove 取消随系统自动启动（暂未实现） ./mycat restart 重启服务 ./mycat pause 暂停 ./mycat status 查看启动状态

登录Mycat
Mycat可以当成一个MySQL直接使用，连接方式跟连接MySQL服务器是一样的。
mysql -uroot -p -h10.0.27.18 -P8066

命令详解：

  • -u: 登录用户名，为mycat/conf/user/root.user.json 文件中配置的用户名
  • -p: 登录用户密码，为mycat/conf/user/root.user.json 文件中配置的密码
  • P: Mycat服务端口号（留意是大写的P），为mycat/conf/server.json 文件中port属性配置的端口号，端口号默认8066

或者可以通过MySQL连接工具连接Mycat（我用的是MySQL WorkBench），连接方式跟连接MySQL数据库是一样的。

注意：最好根据一下的操作步骤一步一步执行，不要调换顺序否则就可能会发生问题！

创建database

讯享网-- 创建database create database db; -- 查看创建的database show databases; -- 删除database drop database db;

drop database 会在prototypeDs.datasource.json 配置文件配置的prototype节点删除对应的物理库,但是对于全局表,分片表的扩展存储节点不会进行删除物理库操作。

创建单表

-- 在mycat终端输入 CREATE TABLE db.`city` ( `id` bigint NOT NULL AUTO_INCREMENT, `city_code` varchar(32) NOT NULL COMMENT '城市编码', `city_name` varchar(32) NOT NULL COMMENT '城市名称', `country` varchar(32) NOT NULL COMMENT '城市所在国家', PRIMARY KEY (`id`), KEY `IX_CITY_CODE` (`city_code`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

运行命令后就能在prototypeDs.datasource.json 配置文件的prototype属性配置的MySQL物理库上看到新建的表。创建单表不会在数据分片的扩展库中创建对应的表。

创建全局表
创建全局表之前，要先配置好数据源，mycat可以通过注解注解的方式动态配置配置文件。配置数据源时不能有已创建好的空的database，否则会导致创建数据源失败。运行完注解命令后会自动生成集群、数据源、schema相关的配置文件。

讯享网# 添加存储数据源配置 /*+ mycat:createDataSource{
    "name":"dw0", "url":"jdbc:mysql://10.0.27.38:3306", "user":"root", "password":"Insigma_2021" } */; /*+ mycat:createDataSource{
    "name":"dr0", "url":"jdbc:mysql://10.0.27.38:3306", "user":"root", "password":"Insigma_2021" } */; /*+ mycat:createDataSource{
    "name":"dw1", "url":"jdbc:mysql://10.0.27.16:3306", "user":"insigma", "password":"insigma2017" } */; /*+ mycat:createDataSource{
    "name":"dr1", "url":"jdbc:mysql://10.0.27.16:3306", "user":"insigma", "password":"insigma2017" } */; # 添加集群配置 /*! mycat:createCluster{
   "name":"c0","masters":["dw0"],"replicas":["dr0"]} */; /*! mycat:createCluster{
   "name":"c1","masters":["dw1"],"replicas":["dr1"]} */;  如果需要删除集群和数据源可以使用以下的命令  # 删除集群配置 /*! mycat:dropCluster{
    "name":"c0" } */; # 删除数据源配置，删除数据源之前要先删除依赖了这个数据源的集群，否则无法删除 /*+ mycat:dropDataSource{
    "name":"dr0", "url":"jdbc:mysql://10.0.27.38:3306", "user":"root", "password":"Insigma_2021" } */;

运行完以上注解后，会自动在mycat/config/datasources/目录下自动生成 dr0.datasource.json, dw0.datasource.json, dr1.datasource.json, dw1.datasource.json 数据源相关的配置文件。在mycat/config/datasources/clusters 目录下自动生成 c0.cluster.json, c1.cluster.json 集群配置文件

自动生成的 dw0.datasource.json 文件配置如下（dw1,dr0,dr1文件的配置结构是一样的）：

{
    "dbType":"mysql", "idleTimeout":60000, "initSqls":[], "initSqlsGetConnection":true, "instanceType":"READ_WRITE", "maxCon":1000, "maxConnectTimeout":30000, "maxRetryCount":5, "minCon":1, "name":"dw0", "password":"Insigma_2021", "queryTimeout":30, "type":"JDBC", "url":"jdbc:mysql://10.0.27.38:3306?useUnicode=true&serverTimezone=Asia/Shanghai&characterEncoding=UTF-8&autoReconnect=true", "user":"root", "weight":0 }

自动生成的 c0.cluster.json 文件配置如下（c1的文件配置结构是一样的）：

讯享网{
    "clusterType":"MASTER_SLAVE", "heartbeat":{
    "heartbeatTimeout":1000, "maxRetryCount":3, "minSwitchTimeInterval":300, "slaveThreshold":0.0 }, "masters":[ "dw0" ], "maxCon":2000, "name":"c0", "readBalanceType":"BALANCE_ALL", "replicas":[ "dr0" ], "switchType":"SWITCH" }

在Mycat代理层执行SQL创建全局表

//在mycat终端输入 CREATE TABLE db.`travelrecord` ( `id` bigint NOT NULL AUTO_INCREMENT, `user_id` varchar(100) DEFAULT NULL, `traveldate` date DEFAULT NULL, `fee` decimal(10,0) DEFAULT NULL, `days` int DEFAULT NULL, `blob` longblob, PRIMARY KEY (`id`), KEY `id` (`id`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 BROADCAST;

BROADCAST是创建全局表的关键字，mycat会给当前所有配置的数据源都自动生成名字为 db 的MySQL schema库（如果这个schema不存在的话），并在db库中自动生成 travelrecord 表。

创建分片表
创建分片表之前，也要先配置好数据源，上面创建全局表的时候已经配置过了数据源，这里就无需重复配置。

讯享网-- 该分表创建SQL会自动创建db_0,db_1两个MySQL schema库，每个库下面4张分表 CREATE TABLE db.`customer` ( `ID` bigint(20) NOT NULL AUTO_INCREMENT, `user_id` varchar(32) NOT NULL COMMENT '用户唯一标识', `user_name` varchar(32) NOT NULL COMMENT '登录账号（全英文，大小写）', `nick_name` varchar(32) DEFAULT NULL COMMENT '昵称（用户名称）中英文', `password` varchar(64) NOT NULL COMMENT '密码', `parent_user_code` varchar(32) DEFAULT NULL COMMENT '该账号的创建者唯一标识', `parent_user_name` varchar(32) DEFAULT NULL COMMENT '该账号的创建者名字', `status` int(2) NOT NULL DEFAULT '1' COMMENT '0黑名单;1正常状态（默认1）', `gmt_created` datetime DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间', `gmt_modified` datetime DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '修改时间', `is_deleted` tinyint(4) DEFAULT '0' COMMENT '逻辑删除标志位，0=数据有效，1=数据被删除', PRIMARY KEY (`ID`) USING BTREE, UNIQUE KEY `UK_USER_ID` (`user_id`) USING BTREE, UNIQUE KEY `UK_USER_NAME` (`user_name`) USING BTREE ) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8mb4 COMMENT='用户账号表' DBPARTITION BY MOD_HASH(user_id) DBPARTITIONS 2 TBPARTITION BY MOD_HASH(user_id) TBPARTITIONS 4; -- 表结构变更，执行表结构变更语句会同步更新所有分库下的所有分表的表结构 alter table db.`customer` ADD COLUMN `age` int(11) NOT NULL COMMENT '年龄' AFTER `nick_name`; -- 插入一些数据，插入的数据会自动根据user_id作数据库表路由分发写入 INSERT INTO db.`customer` VALUES (1,'','admin0','管理员0',18,'abafebddd62dc7677ffcc12f0bd86391','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (2,'','admin2','管理员2',18,'a8f516a3c8680e17aaed6ee24717cf11','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (3,'','admin3','管理员3',18,'52f70ed7ecd80557be0e3bf938b42843','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (4,'','admin4','管理员4',18,'99ec64e9af911aa168afb17e2a','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (5,'','admin5','管理员5',18,'cd9c7cbf8082c4c028e','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (6,'','admin6','管理员6',18,'70a96c97fe06a91d0ce520fc4ada65d0','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (7,'','admin7','管理员7',18,'32651dfe2338db43dd7a0bbe87','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (8,'','admin8','管理员8',18,'8c37d53c19ac0be588aedff','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (9,'','admin9','管理员9',18,'a4f233d493a46bd2cd34ecd','-1','',1,now(),now(),0); INSERT INTO db.`customer` VALUES (10,'','admin10','管理员10',18,'2e4b6b25bd027d9ea284f89ddc0c8cf8','-1','',1,now(),now(),0); -- 查询插入的数据，查询语句会自动根据user_id作数据库表路由分发查询 select * from db.customer where user_id=''; -- 测试分片表字段，表字段变更会自动同步到所有的分片表中 alter table db.`customer` MODIFY COLUMN `status` tinyint(4) NOT NULL COMMENT '用户状态，0黑名单;1正常状态（默认1）';

DBPARTITION, TBPARTITION 是创建分片表的关键字，DBPARTITION指定要创建几个分库，TBPARTITION指定每个分库要创建几张分表。
MOD_HASH: HASH型分片算法
如果分片值是字符串则先对字符串进行hash转换为数值类型
分库键和分表键是同键
分表下标=分片值%(分库数量*分表数量)
分库下标=分表下标/分表数量
分库键和分表键是不同键
分表下标= 分片值%分表数量
分库下标=分表下标%分库数量
Mycat2.0分片算法官方文档

查看生成的分库和分表以及全局表

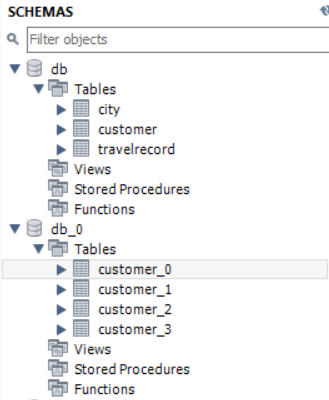

通过MySQL连接工具连接Mycat（我用的是MySQL WorkBench），可以看到Mycat对分库和分表做了聚合，我们无需关心数据是写入到哪个分库哪张分表下，Mycat会自动作数据分片的路由和聚合，这一点很实用，大大方便我们排查数据和后期运维的工作量。
在这里插入图片描述

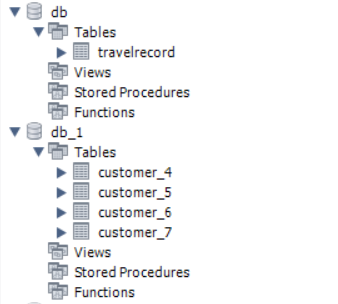

dw0配置的MySQL物理库db schema上生成了单表city，全局表travelrecord，db_0 schema上生成分片表customer_0, customer_1, customer_2, customer_3
在这里插入图片描述

dw1配置的MySQL物理库db schema上生成了全局表travelrecord，db_0 schema上生成分片表customer_4, customer_5, customer_6, customer_7
在这里插入图片描述
