Oboe——Android低延迟音频应用开发库使用介绍

一、 背景

Oboe是一个C++库，是Google于2018年开发用来为Android打造高性能的互动音频体验，可在99%的安卓设备上实现最低可能延迟。目前常见的音频开发方式有基于MediaPlayer、AudioTrack、AudioRecord等javaAPI实现音频的采集与播放，其延迟基本在秒级，也就0.2-0.5秒，如在一些对延迟要求较高的场景下，使用Java层级的API是无法实现高性能音频。

二、 集成

Oboe是由OpenSL ES和AAudio组成的，前者是一套无授权费、跨平台、针对嵌入式系统精心优化的硬件音频加速API；后者是Android 8.0版本后中引入的音频库，是Google专门为高性能音频设计开发的。在Oboe上，API level27以上使用的是AAudio，27以下使用的是OpenSL ES。更多的信息可以参考链接: link

首先，从GitHub上下载代码，下载完成后根据Guide进行集成即可，Oboe提供了两种集成方式：

1. 如果只想在项目中使用稳定版本的Oboe，可以直接从Maven中依赖编译好的库版本，需要使用Android studio4.0或者更高版本，将Oboe依赖项添加到项目的build.gradle文件中，用最新稳定版本替换“X.X.X.”；

dependencies { implementation 'com.google.oboe:oboe:X.X.X' } android { buildFeatures { prefab true } }

并在CMakeList.txt中进行配置

讯享网find_package (oboe REQUIRED CONFIG) # 查找 Oboe 函数库 target_link_libraries(app oboe::oboe) # 连接函数库 , app 就是 Native 层编译的动态库 , 给 Java 层使用的

2. 如果想调试或更改Oboe源码，需要从导入源代码后构建使用，首先需要下载代码，并将demo放在工程目录下，并记录该目录的路径，本文使用该方法集成Oboe。
   然后编辑CMakeList.txt构建脚本

#设置Oboe源代码路径 set (OBOE_DIR ../../../../../../oboe-main) #将Oboe源码目录设置为工程的子路径 add_subdirectory (${OBOE_DIR} ./oboe) #指定Oboe源码的头文件路径 include_directories (${OBOE_DIR}/include) #完整的CMakeList.txt文件如下，请对照自己的工程进行修改 cmake_minimum_required(VERSION 3.4.1) #Build our own native library add_library (native-lib SHARED native-lib.cpp ) #Build the Oboe library set (OBOE_DIR ../../../../../../oboe-main) add_subdirectory (${OBOE_DIR} ./oboe) #Make the Oboe public headers available to our app include_directories (${OBOE_DIR}/include) #Specify the libraries which our native library is dependent on, including Oboe target_link_libraries (native-lib log oboe)

之后点击Build->Refresh Linked C++ Projects即可

讯享网

三、 使用介绍

Oboe的头文件是Oboe/Oboe.h，首先，要在工程中包含该头文件，音频流包括采集流和播放流是通过oboe::AudioStreamBuilder builder进行创建的，然后可以通过builder的set方法设置流的属性，更详细的介绍可以从github上的full guide中获取。

下面根据本文实现的采集和播放功能进行介绍，首先本文设计了一个虚类：

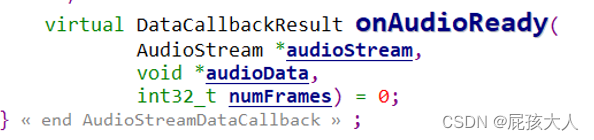

基类继承了Oboe：：AudioStreamCallback类，AudioStreamCallback中的onAudioReady函数是用于与Oboe交互音频数据的重要函数，需要在子类中实现。

SetDeviceId函数作用是：设置设备ID，例如采集端设备ID或者播放端设别ID；
Init函数作用是：初始化，根据通道数、采样率和位宽创建AudioStreamBuilder；
StartStream作用是：开启音频流；
CloseStream作用是：关闭音频流；

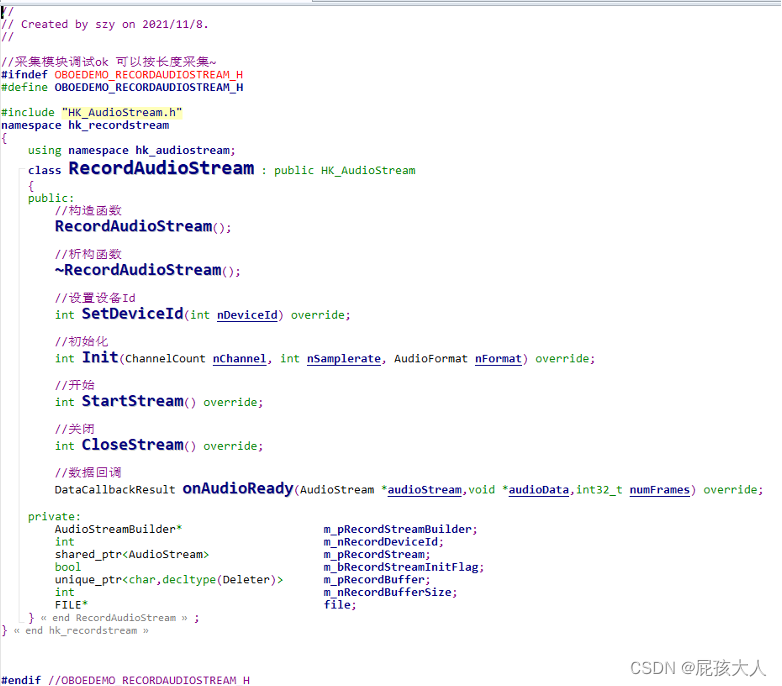

下面是本文采集模块的具体实现：

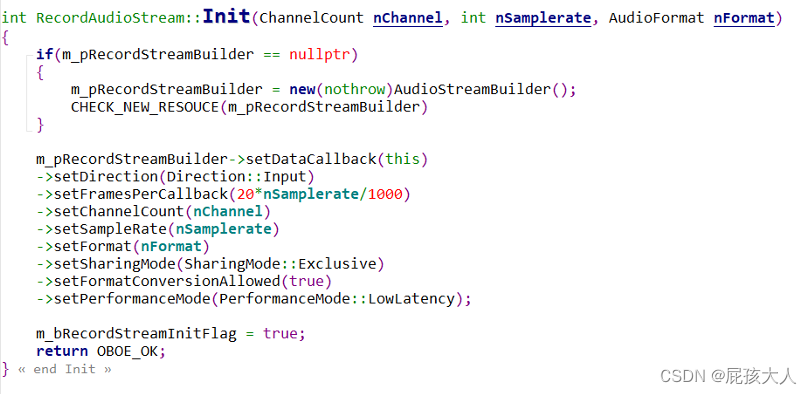

首先需要创建采集对应的AudioStreamBuilder，然后调用set方法设置属性，
setDataCallback->设置采集回调函数给Oboe；
setDirection->设置流的方向，Input表示采集，Output表示播放；
setFramesPerCallback->设置回调的间隔，如果希望获取更低的延迟，Oboe推荐不设置该属性；
setChannelCount->用于设置通道；
setSampleRate->用于设置采样率；
setFormat->用于设置位宽，Oboe支持Float；
setSharingMode->用于设置共享模式，Exclusive为独占，Shared为共享，共享表示多个应用可以共享同一设备，Oboe推荐使用Shared模式，该模式下可获取更低的延迟；
setFormatConversionAllowed->表示是否支持内部自行转换位宽；
setPerformanceMode->表示性能模式，None-无需关注，PowerSaving-省电模式，LowLatency-低延迟；

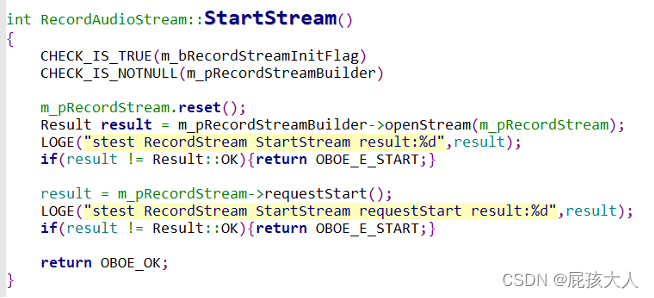

接下来开启音频流即可，调用流程较为简单

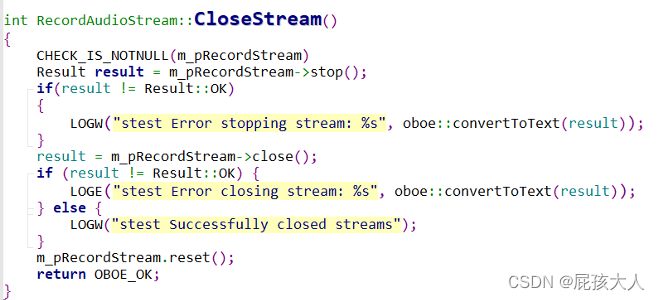

关闭同理

这里重点介绍一下回调函数onAudioReady，本文中将采集到的音频储存到了sdcard下，这里并没有用到回调中的audiostream和audiodata变量（如果采集和播放回调设置为同一个onAudioReady，可以从audiostream中获取采集到的数据，并把需要播放的数据拷贝给audiodata，有需要可以参考官方demo），numFrams是指回调的音频帧数，这里的音频帧是指一个采样点。

播放模块的具体实现与采集大同小异，区别主要在于：

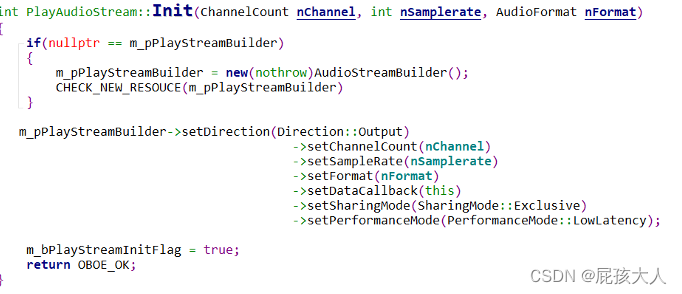

set属性时方向需要设置为Output，而且属性较采集来说少一些。

StartStream和CloseStream的逻辑与采集相同，此处不再赘述。

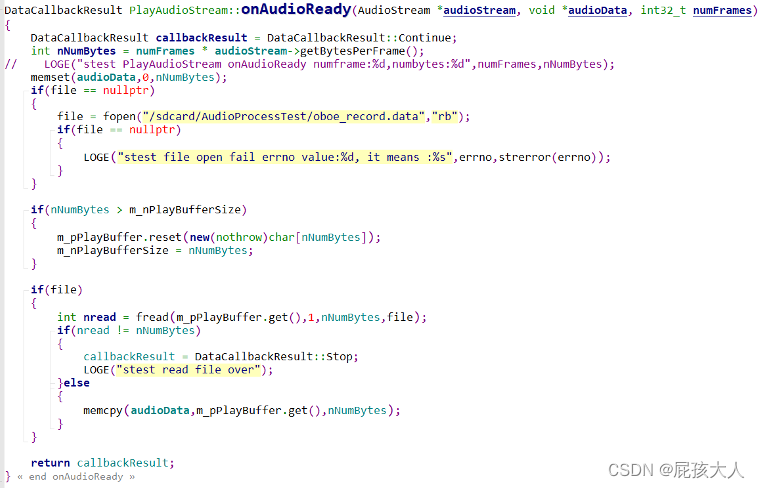

播放模块的回调函数里要将需要播放的音频填充到audioData指向的缓冲区，长度为numFrames。

至此，Oboe的采集和播放的简单功能就介绍完毕了。

四、 总结

上图是音频流的一个走向，本文只是简单的使用介绍，更复杂的功能和操作请参考API 指南 https://google.github.io/oboe/reference/ 和 代码样例 https://github.com/google/oboe/tree/master/samples。
