前言

如何控制HPDL 1414

利用74HC595控制HPDL-1414的电路

软件设计/看不见的大坑

操控和码表的对应方法

设计中需要避坑的地方

HPDL-1414 驱动程序

测试代码，主文件

测试代码，标签页文件

---



前言，什么是HPDL-1414

这次新收到一个有趣的屏幕，HPDL 1414，是HP做的，同样款式西门子也有做，应该是用于一些仪器上的古老电子元件。

讯享网

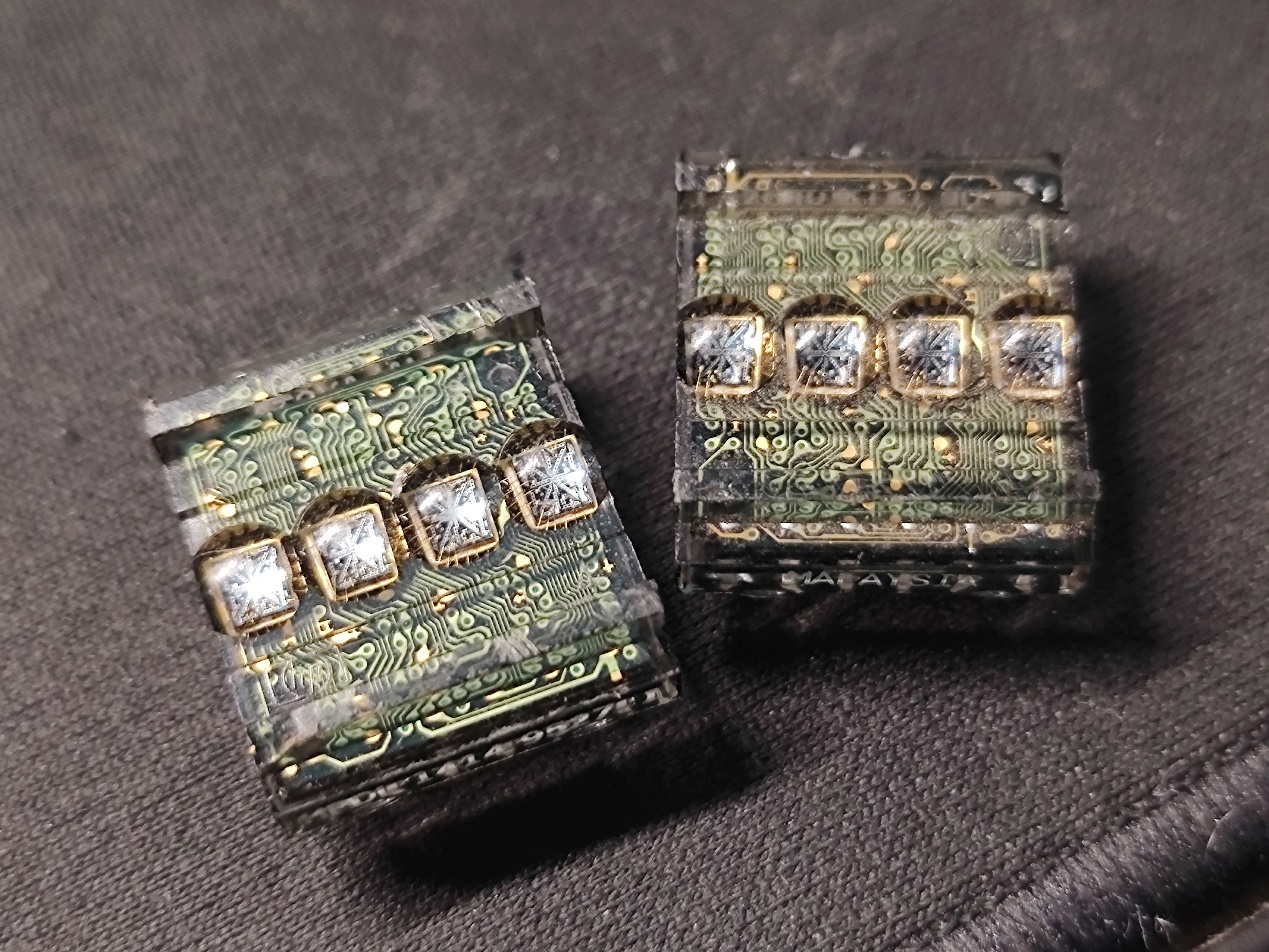

本体并不是很大，1414应该十之八九是说4*4mm，这个东西小，但是亮度很高，设计上巧妙的用了一个凸透镜让数值显示的更清晰。

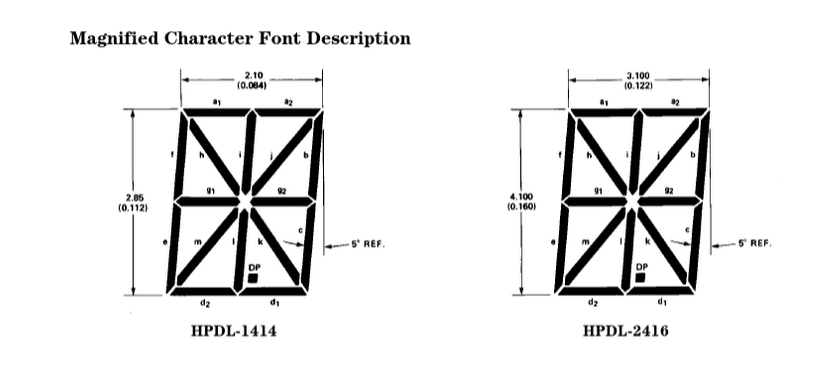

本身段位特别多，所以可以显示大量的字符

内置有一个驱动器了，所以没需要再使用上非常厉害IO扩展，这是让人觉得很方便的一点



如何控制HPDL 1414

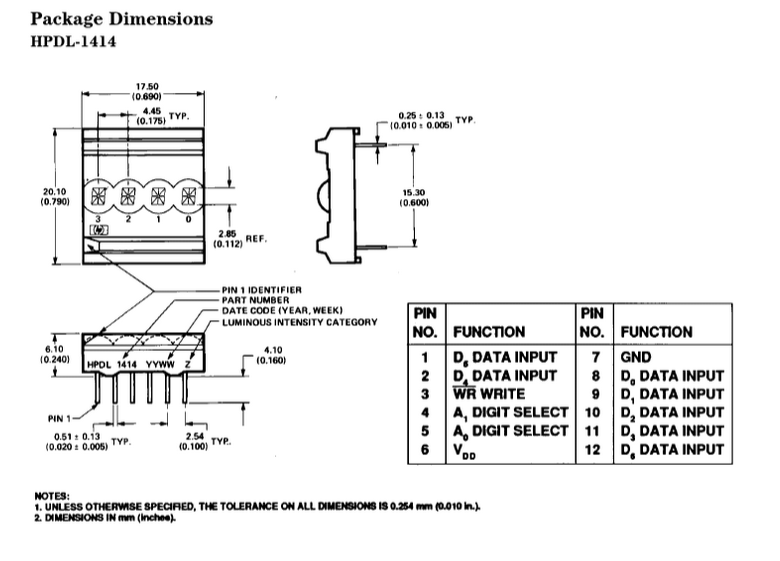

要写软件之前需要先明白硬件，先来区分脚位，这一款的脚位和显示方向有差别，可以依据侧面的字符进行判断，侧面一面HPDL 1414，这一面的最左也是PIN 1

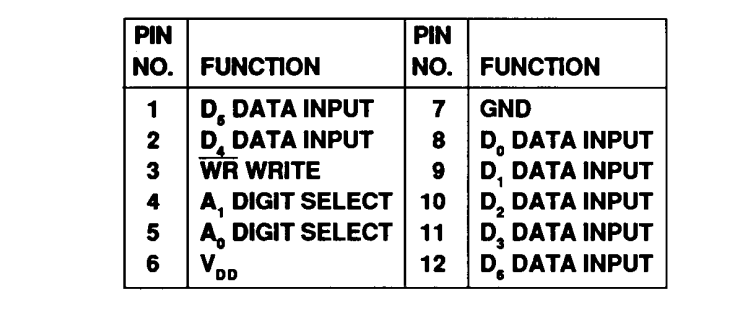

看脚位的定义，可以看到是D5数据输入，本身的数据是并联输入的。

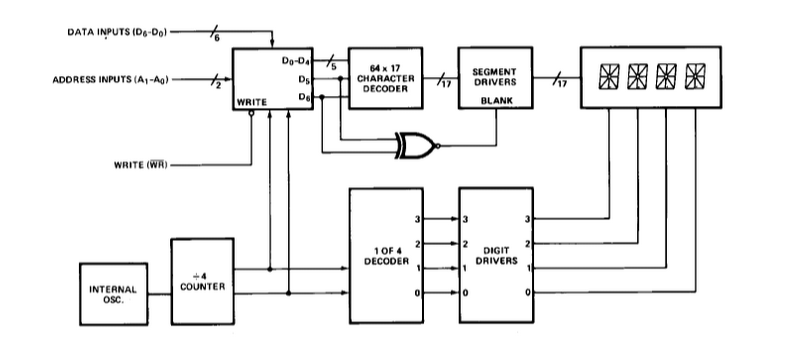

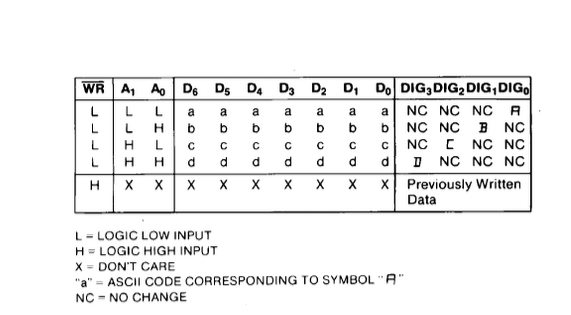

所以HPDL 1414这一款产品驱动起来很简单，需要做的就是按照这个表格来输入数据，D0-D6这七个脚位决定字符，A1和A0决定是第几位数码管，WR是写入信号引脚，低电平有效，这个的作用就是让你可以并联多个HPDL1414，然后通过控制WR来决定要改变哪一个的数值。



利用74HC595控制HPDL-1414的电路

我预计是使用74HC595来控制输入，这是一个非常古典的芯片，5V驱动，通过3个脚位可以引出8个脚位，并且它在设计上支持多个74HC595串联，虽然驱动能力和C51差不多，但是优点是廉价耐用。

使用595间接控制HPDL-1414这样可以让引脚数减少到6个（SCK，RCK，CLR，DS以及HPDL的A1和A0）之少，当然这也是个坑，后面我会说一下。

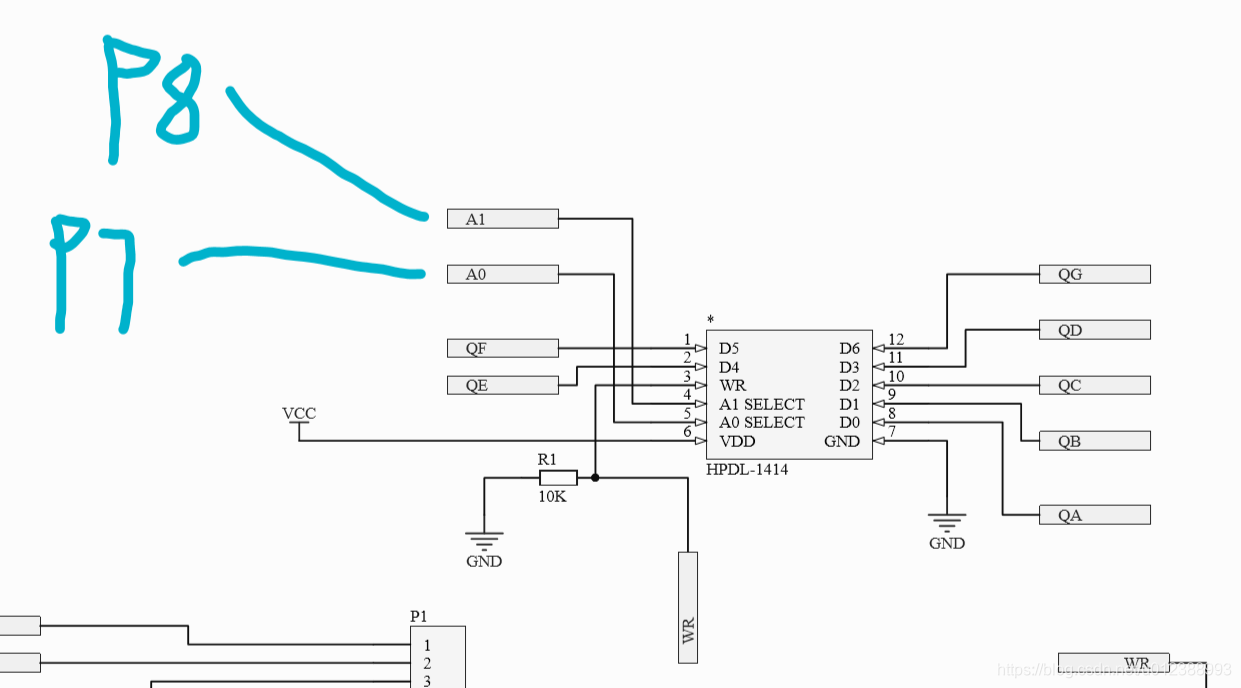

首先是HPDL-1414和MCU的连接，我用的是Arduino UNO，因为方便测试且驱动力大，这里我把控制段位的A1和A0接入到数字引脚D8，D7上面。

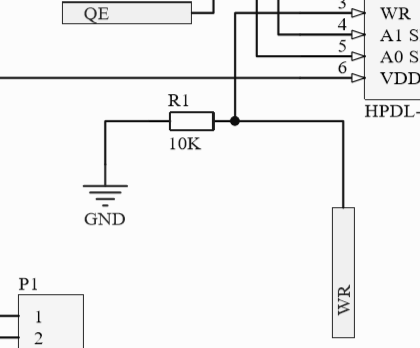

HPDL的WR用于控制数据改写，在高电平的情况下是有效的，所以接一个10K的电阻，串联到GND让它平常是失能状态

这个简单的模块的另一个部分就是74HC595了，这个芯片同样不需要太多外部元器件，13引脚一定要连接到GND，我一开始没有连接到GND然后拿去制板，造成的结果就是74HC595一直工作不正常，不管怎么控制所有输出引脚都是高电平，后面飞了线解决。

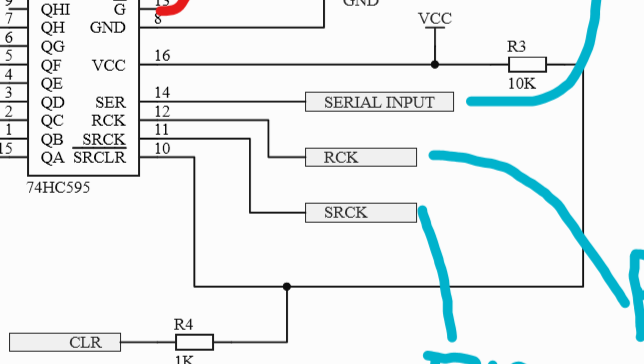

可以看到我在10脚位接了一个10K电阻，再串接到高电平，使得CLR脚位平常是失能的状态，这个脚位发送一个低电平脉冲可以让74HC595的输出全部清零。

通过一个连接器，飞线和MCU进行连接，如果要更方便测试可以在PCB设计上预留几个测试点。

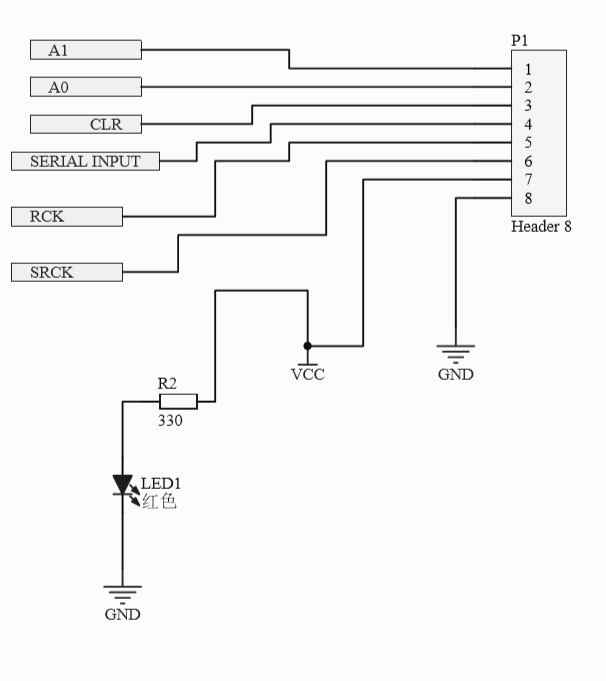

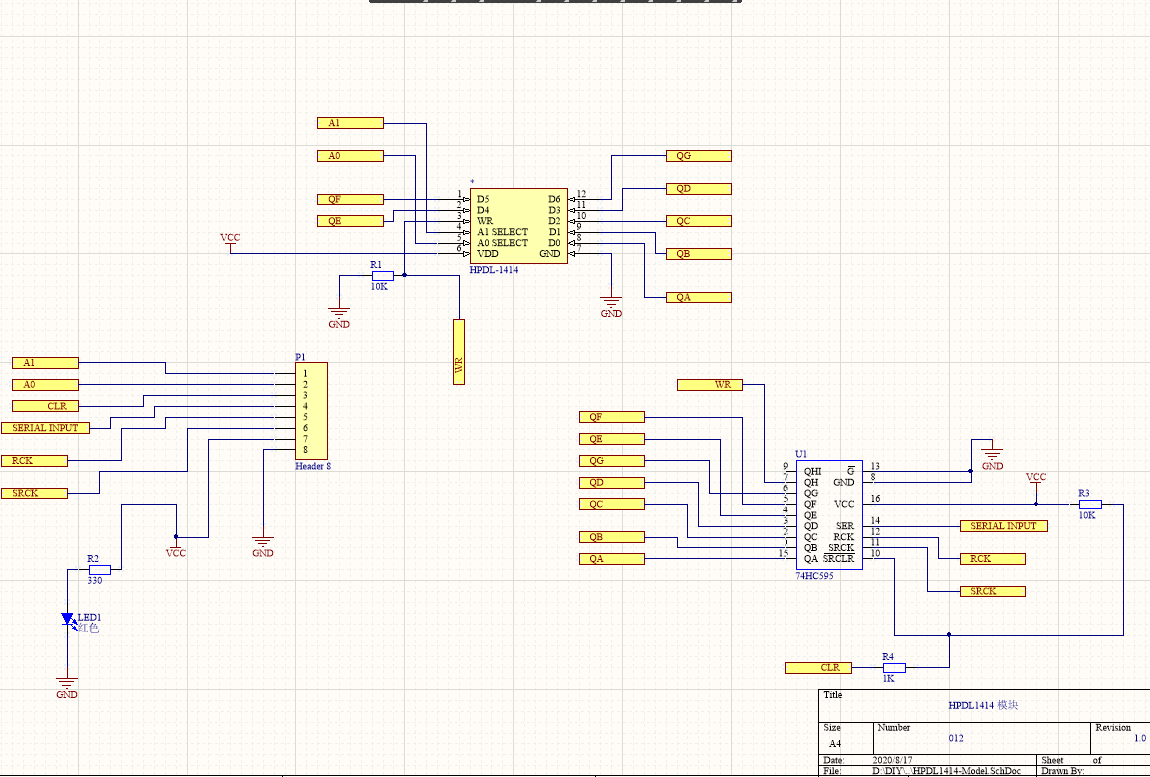

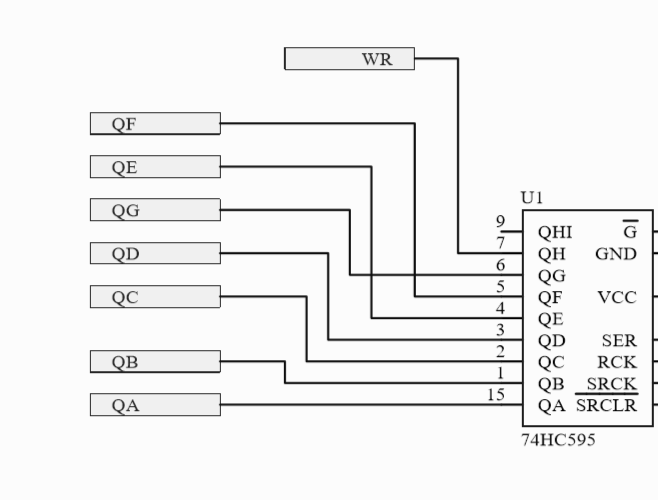

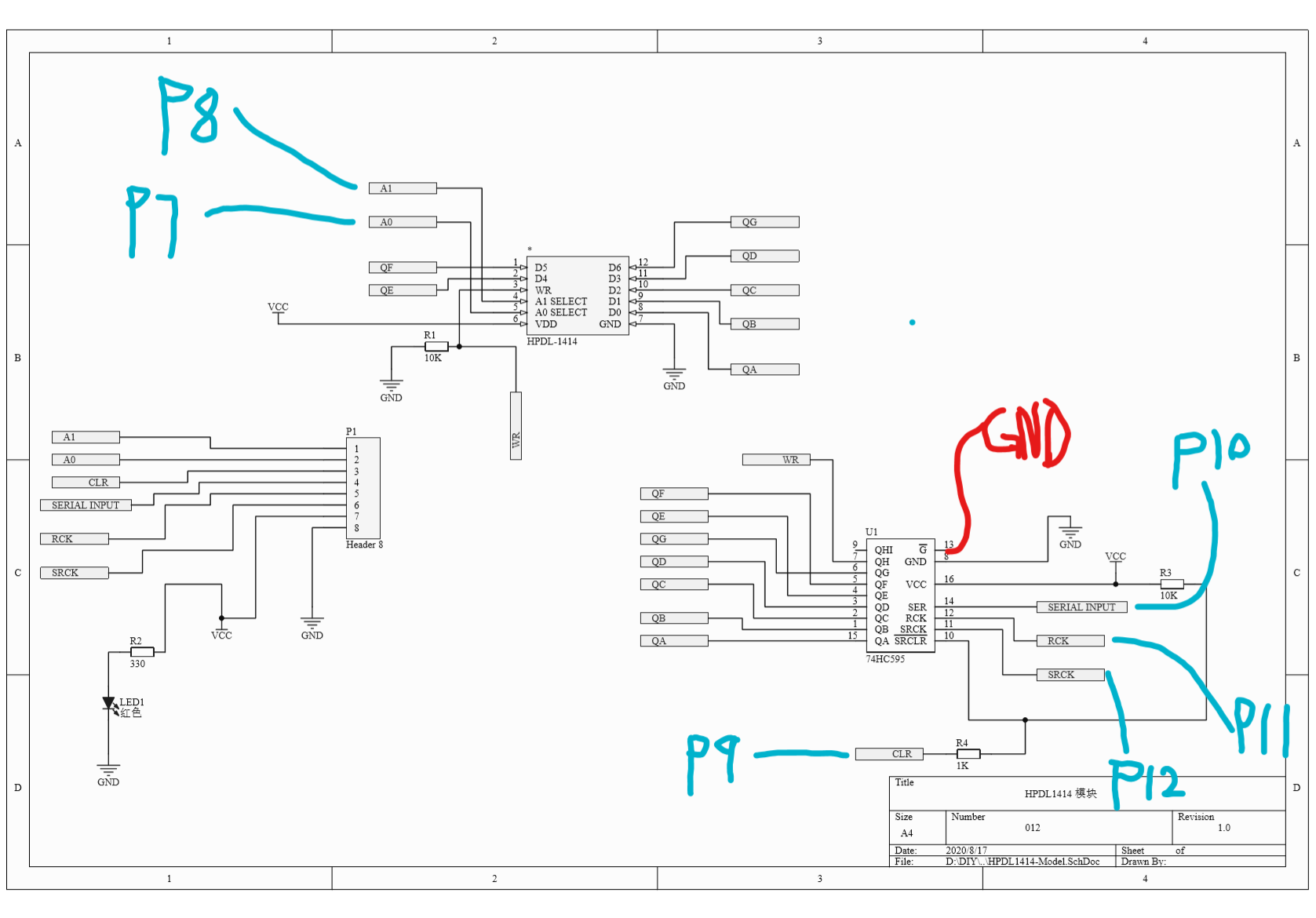

我的原理图是这样画的，仅供一个参考，因为HPDL-1414内置有驱动所以基本来说不需要外部电路。

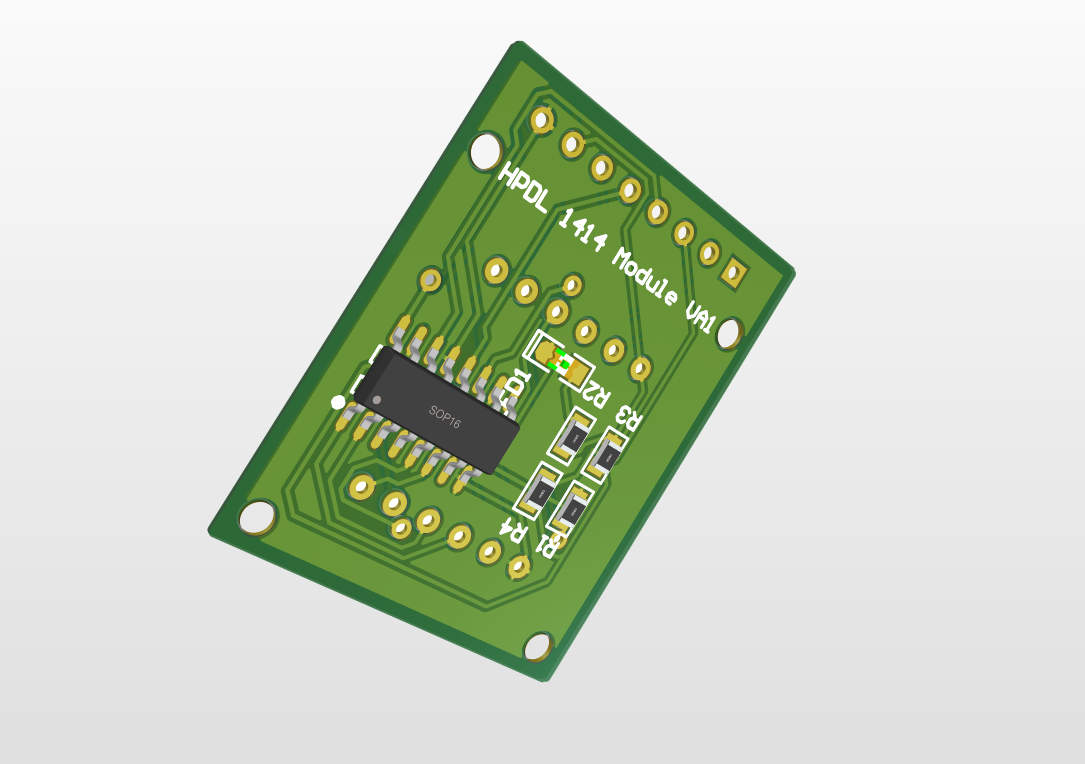

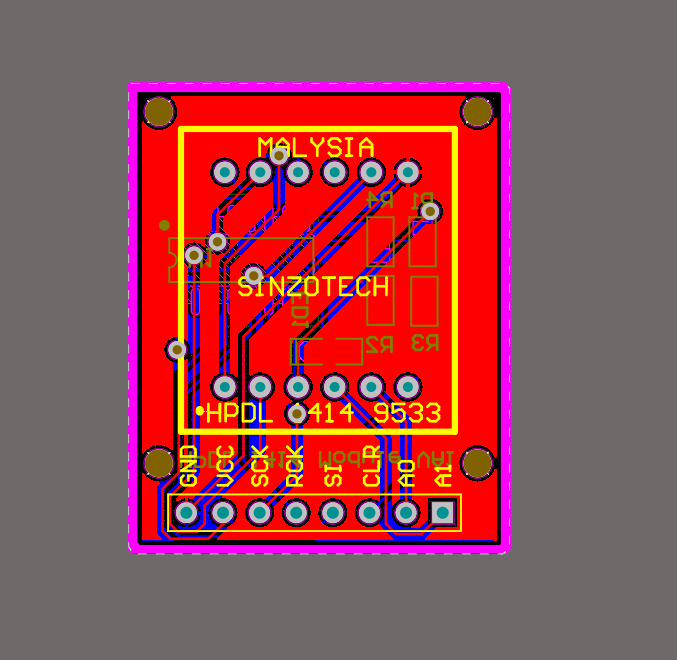

最后这一款产品的PCB的完整版设计是这样

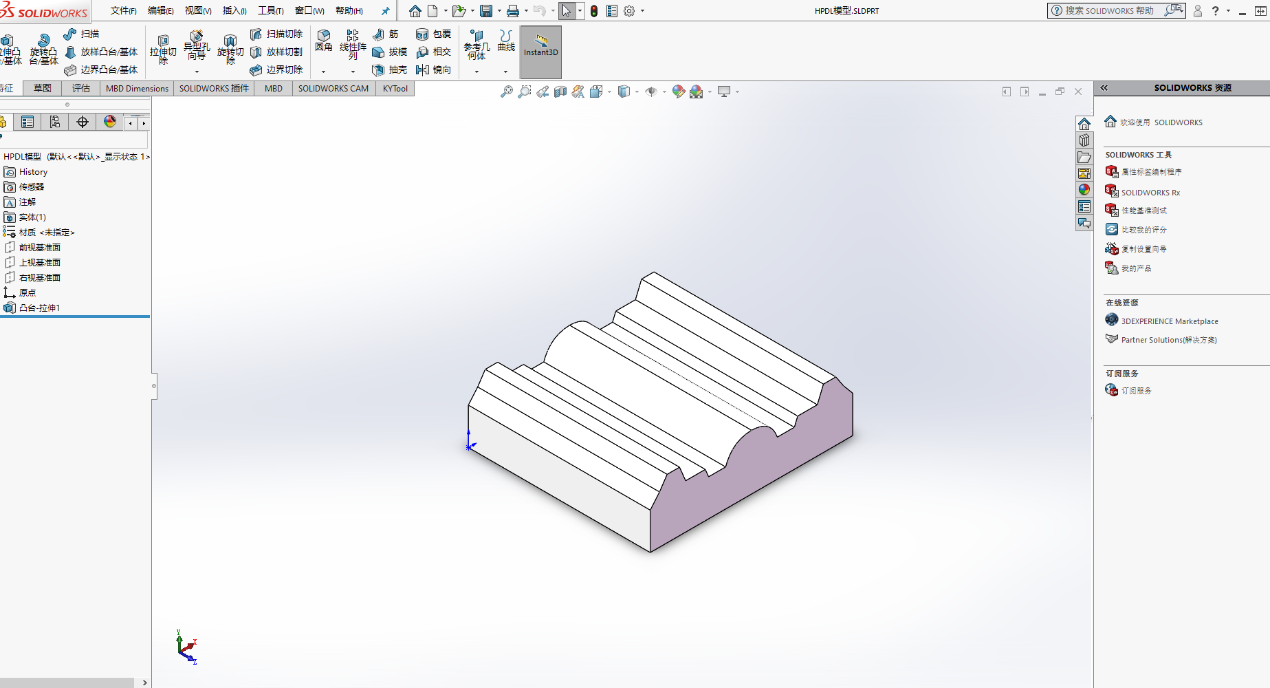

我找不到HPDL-1414的建模文件，简化的绘制了一个，方便后面设计外壳时候使用。

为了减少体积，在第二次改版中，我尽量的使用了贴片元件，一开始时候使用的是直插元器件（因为是库存）。

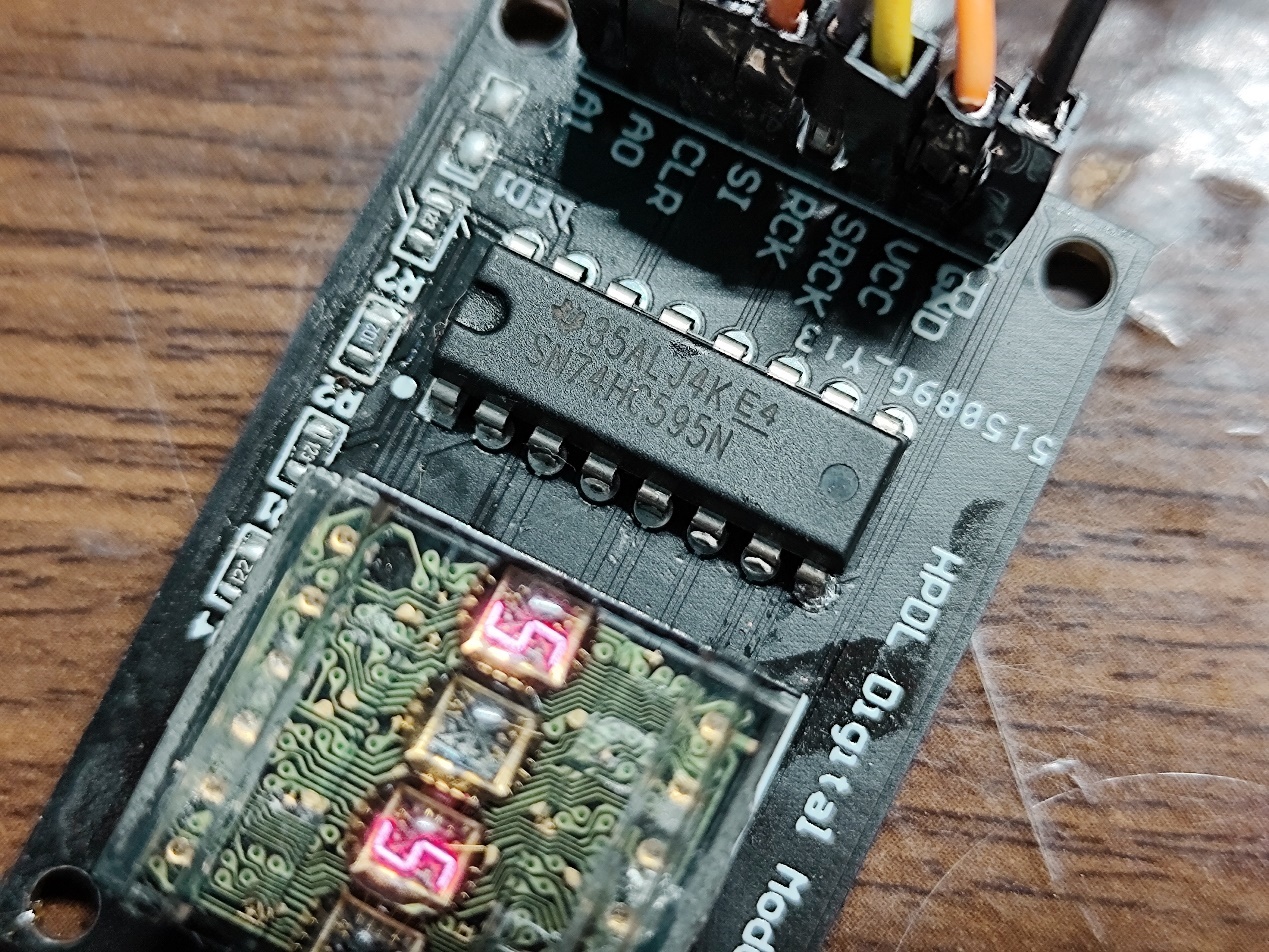

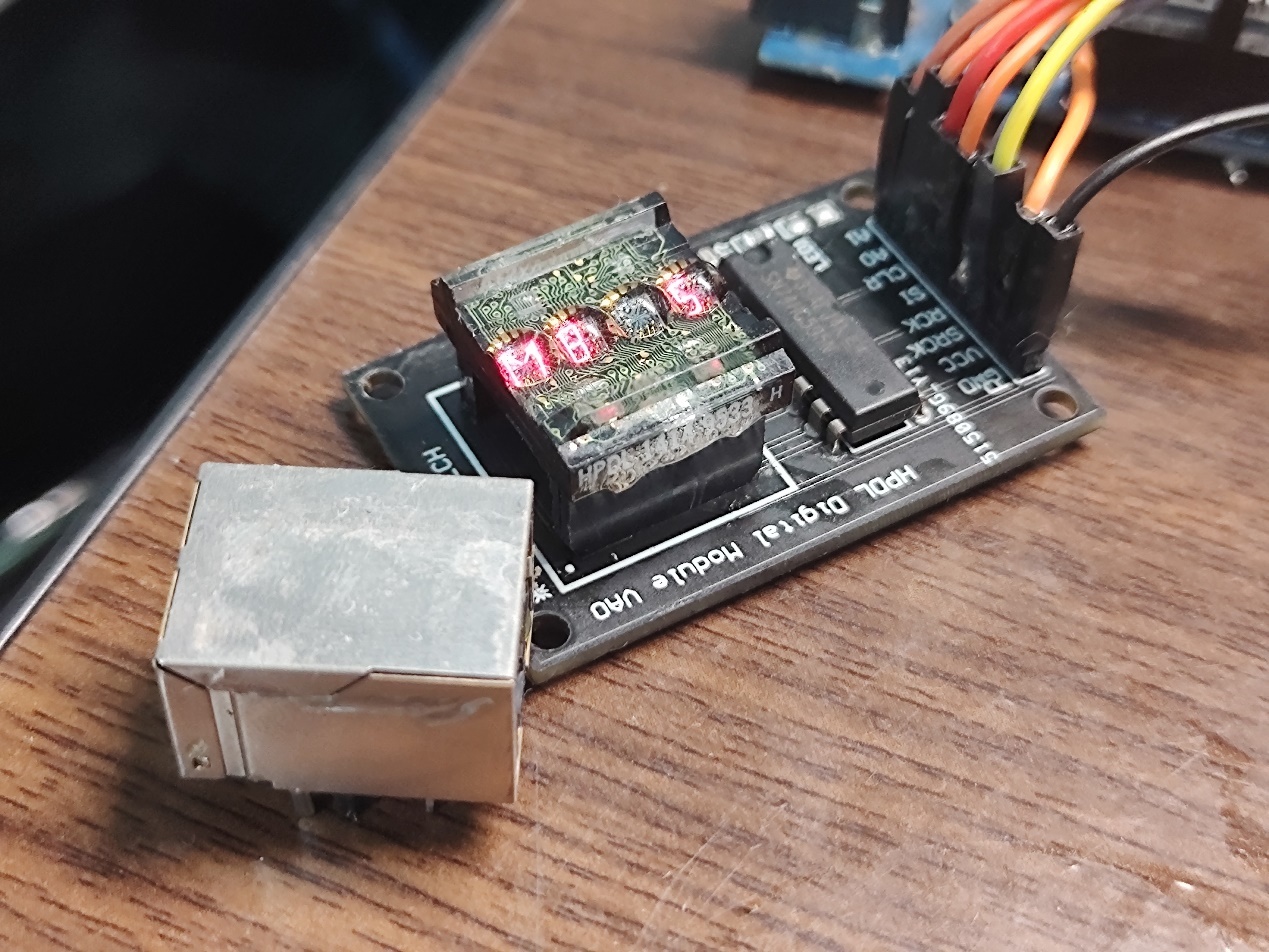

最终外观大概是这样子的。

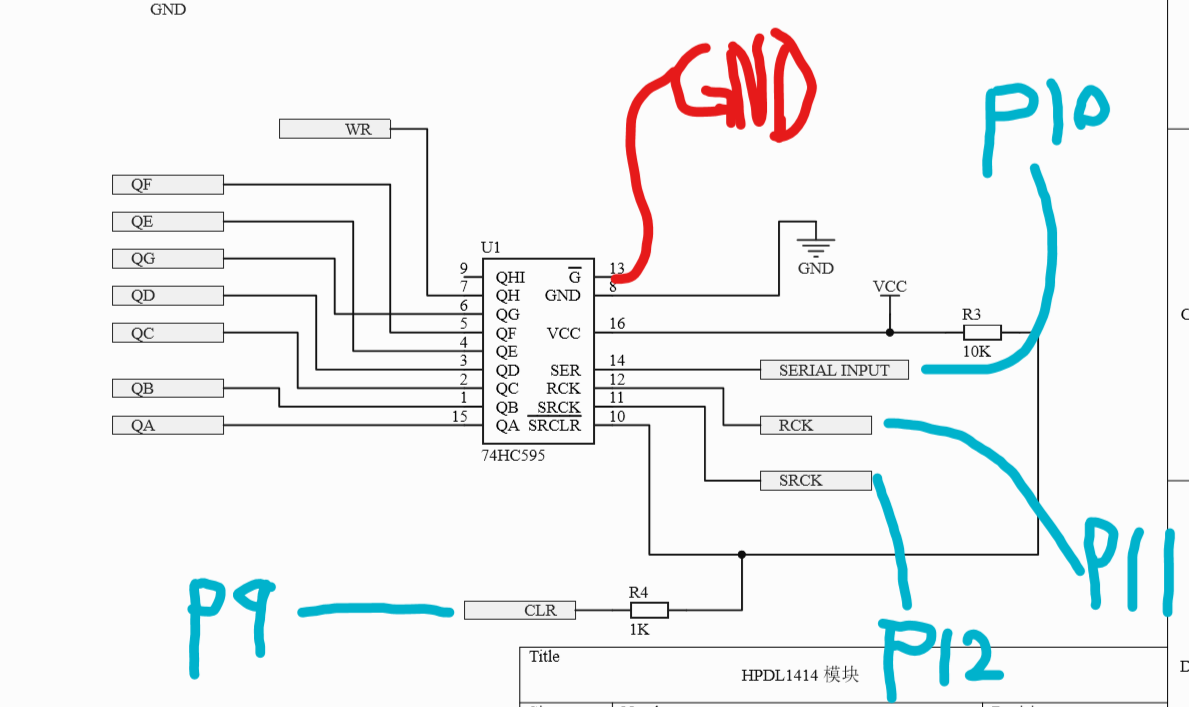

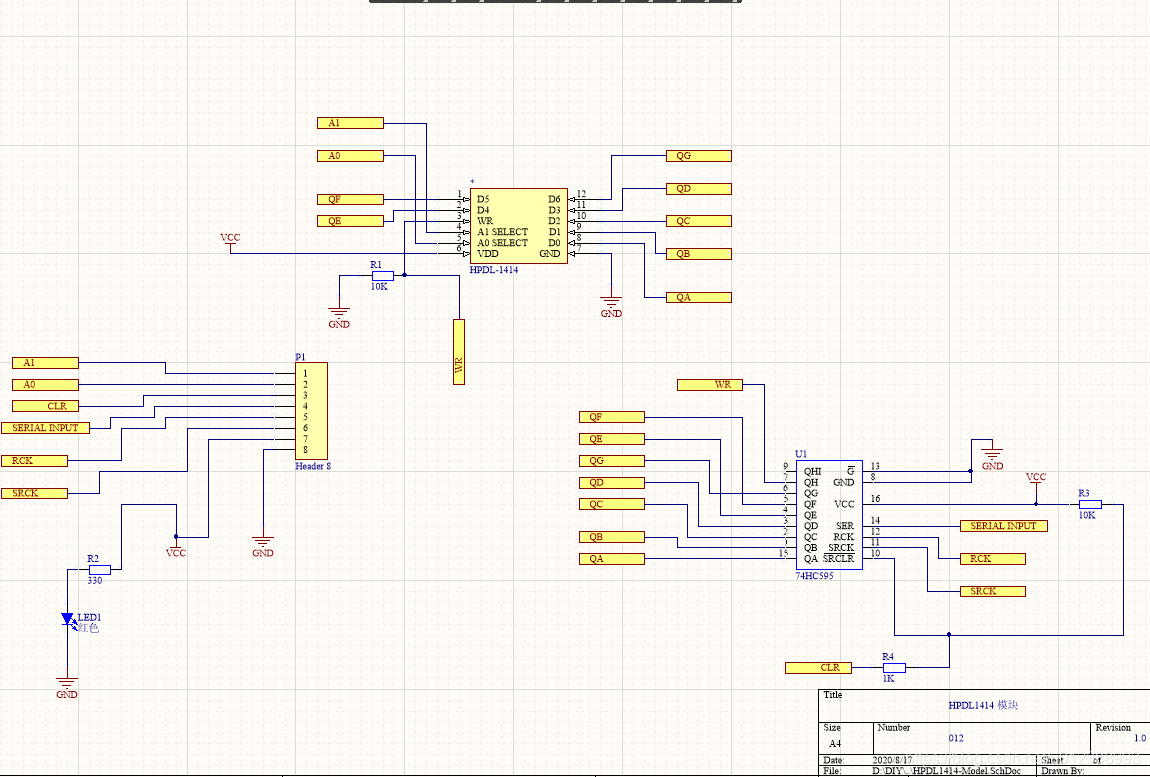

电路原理图，以及我测试中和MCU的连接



软件设计/看不见的大坑

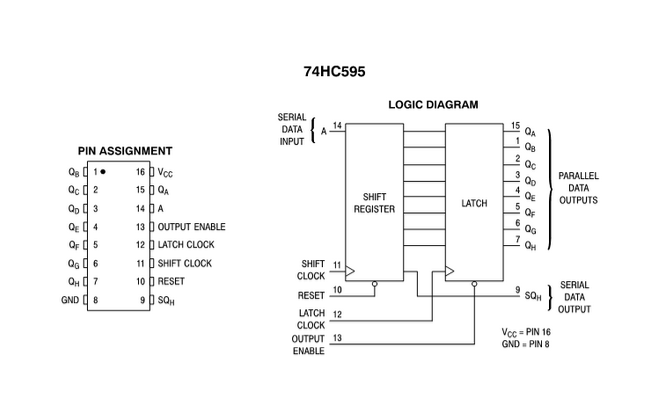

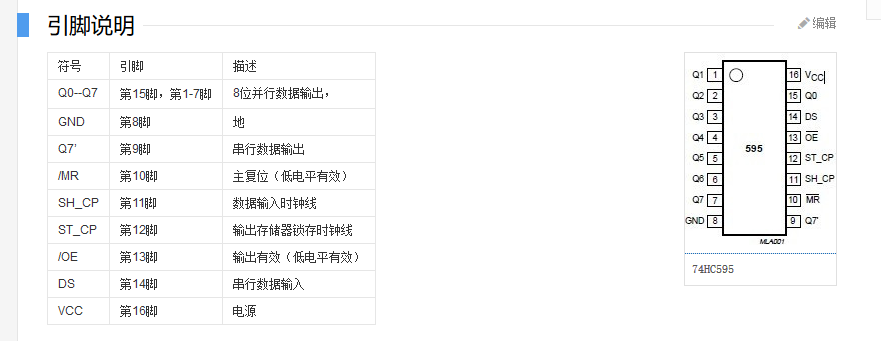

这个软件设计确实很不得了，当然这要从74HC595说起，这一个芯片看资料很容易云里雾里，为什么，因为它的引脚标注名称就有一大堆，比如一个11引脚，在一些地方叫SH_CP

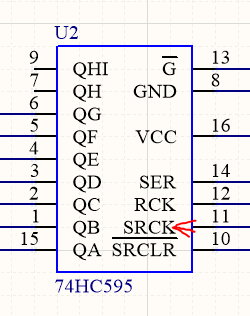

在AltiumDesigner的库里面却是SRCK

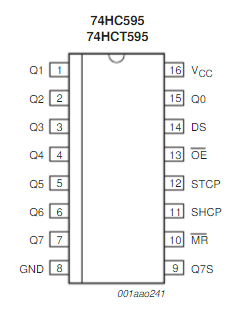

然后，我再百度一下资料，又变成了SHIFT CLOCK

会出现这个情况，主要还是因为这个芯片太简单，国内仿制很多所以有几家出了自己的datasheet，然后自己命名，于是乎就这样了，所以还是记控制脚位吧，名称伤不起。



10脚：重置

11脚：数据输入的时钟线

12脚：输出存储器锁存时钟线

13脚：输入串口

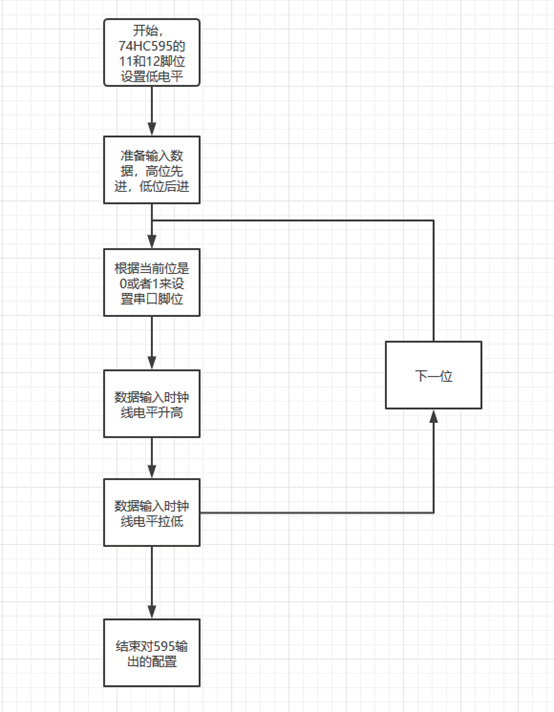

先来写74HC595 的代码， 引脚接哪儿可以看我刚刚的图，写这个代码很简单，先定义脚位，然后搞一下初始化，74HC595的控制是这样的

 #define CLR 9 #define SI 10 #define RCK 11 //SH_CP clock #define SRCK 12 //ST_CP latch void _74HC595_Init() { pinMode(RCK, OUTPUT);//接收数据使能引脚 pinMode(SRCK, OUTPUT);//时钟引脚 pinMode(SI, OUTPUT); //数据输入引脚 pinMode(CLR, OUTPUT); digitalWrite(CLR, HIGH); }

讯享网



毕竟是始祖芯片，Arduino官方库都有个专门准备的函数用来把一个8位数据输入到74HC595中

讯享网void _74HC595(int data) { printPin(data); shiftOut(SI, SRCK, LSBFIRST, data); //调用官方的函数，通过10脚给595数据 digitalWrite(RCK, LOW); //将输出存储器11脚上加低电平让芯片准备好接收数据 digitalWrite(RCK, HIGH); //将输出存储器11脚恢复到高电平 digitalWrite(RCK, LOW); }



这样就写好了，但是有个小问题，就是这个输入的数据，最终是反向的



比如我程序上是输入：1000 0000（也就是0x80）

实际上74HC595的D7-D0的输出：0000 0001



所以还要做个转换，这里加一个函数，把数值预先反向一下，这样输出再反向也就正回来了

int reverse8( int c ) { c = ( c & 0x55 ) << 1 | ( c & 0xAA ) >> 1 ; c = ( c & 0x33 ) << 2 | ( c & 0xCC ) >> 2 ; c = ( c & 0x0F ) << 4 | ( c & 0xF0 ) >> 4 ; return c; }



然后，我要说一说我的设计中最糟糕的部分了，我为了节约引脚把HPDL的WR连接到了595的最后一个输出位上面。

所以，要输入的数据，本来只是7位，而实际上是8位，最后的D7（也是最开始输入的数据）必须置一个位，因为要把修改HPDL显示内容的“开关”打开。

也因此，我虽然输入的内容对应码表，但实际上要在函数中增加一个D7位



（这部分之后再补充）







操控和码表的对应方法

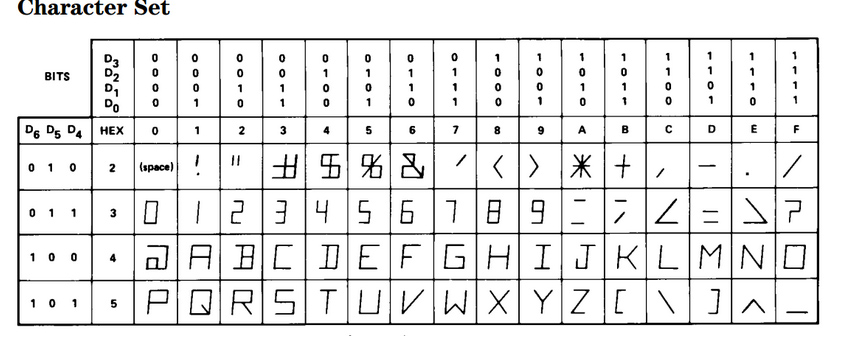

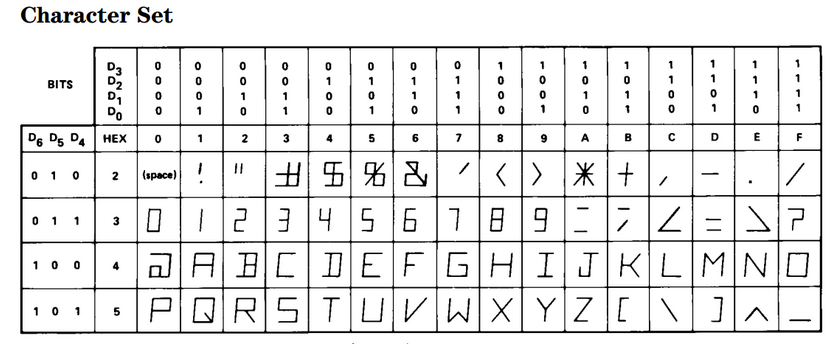

看看码表，可以看到数值在表上是由D6-D4和D3-D0定义的，得益于段位特别多，所以这个显示的数据也很多样

比如说我要显示1234，那么就需要0x31，0x32，0x33和0x34

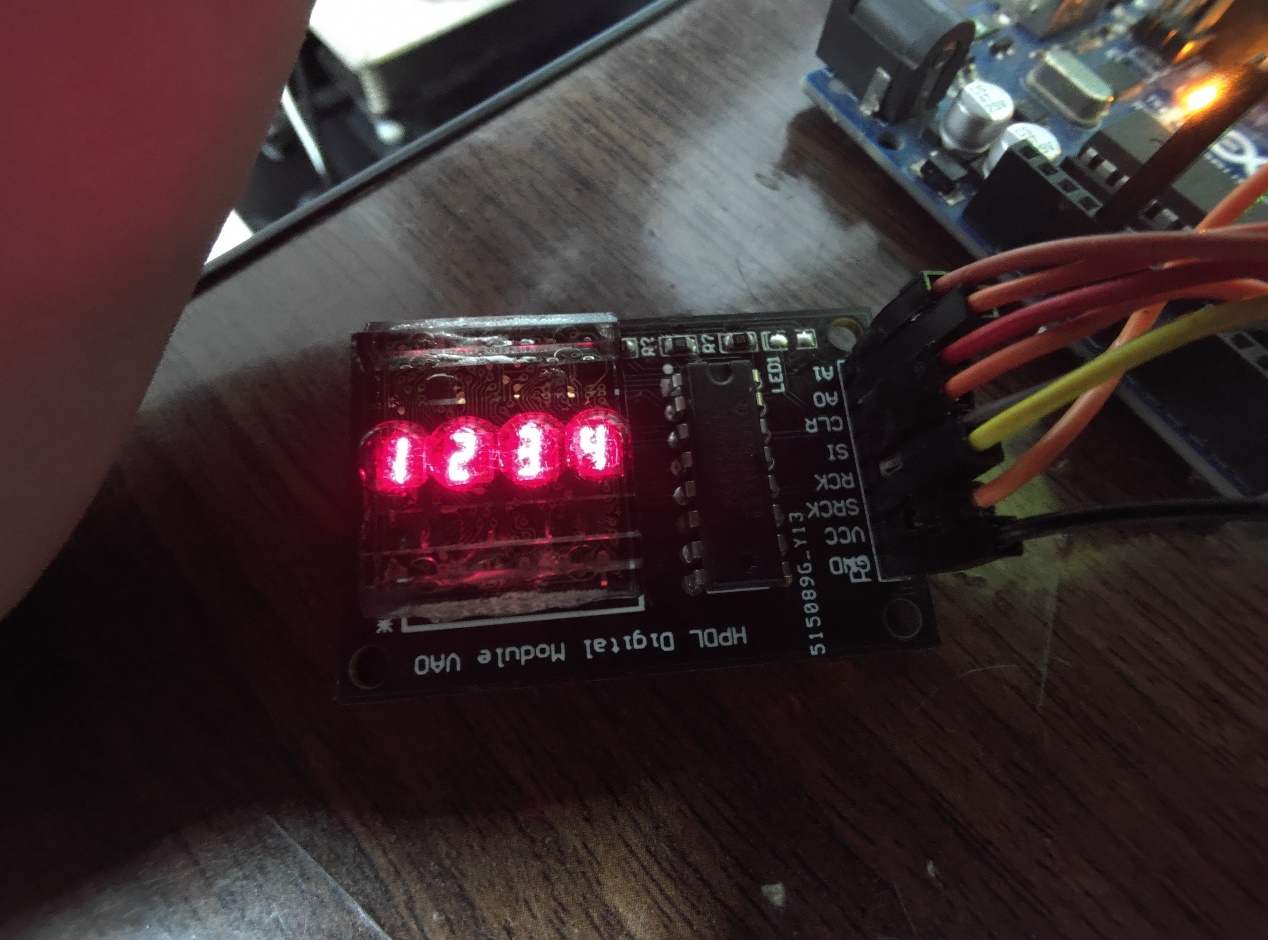

最后，如果一切妥当，就可以看到

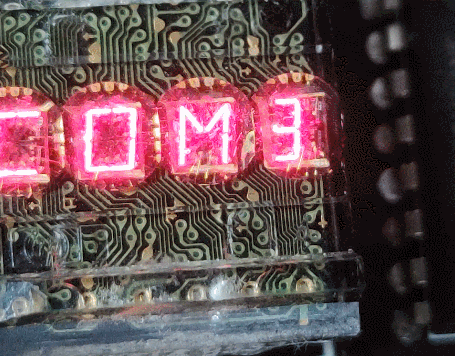

举一反三，也就能设置一个动态的效果了



设计中需要避坑的地方

这一款产品的驱动不难，但是有需要避开坑的几个点：



1.芯片的选择，如果你选择使用74HC595，最后会发现节约的引脚位也没有几个，但是程序设计上反而更复杂了，并口输入数据和串口输入数据，后者会需要顾及更多。如果不是引脚奇缺，还是别用了。

2.我在74HC595的一个脚位上折腾了很久，因为忘记接入到GND。



3.这个东西的电路设计一定要考虑连接的稳健性，测试电路上我使用了杜邦线和连接器，测试是否是接触不良导致程序不能执行耗费了至少半小时的时间。





HPDL-1414 驱动程序



测试代码，主文件

讯享网 #define HDPL_A0 7 #define HDPL_A1 8 void setup() { // put your setup code here, to run once: Serial.begin(); _74HC595_Init(); Clr(); pinMode(HDPL_A0, OUTPUT); pinMode(HDPL_A1, OUTPUT); //高低位反向，先低后高 HPDL_Build(1, 0x43); //1001 1011 HPDL_Build(2, 0x4F); //1001 1101 HPDL_Build(3, 0x4D); //1001 0101 HPDL_Build(4, 0x36); //1001 1011 //Convert(0x34); } int i = 0; void loop() { DisNumber(2,7); DisNumber(3,2); HPDL_Build(4,0x25); delay(1000); } void DisNumber(int vec, int num) { if (num > 9) num = 9; if (num < 0) num = 0; HPDL_Build(vec, 0x30 + i); //1001 1011 delay(100); } void SelectVec(int i) { digitalWrite(HDPL_A0, LOW); digitalWrite(HDPL_A1, LOW); switch (i) { case 4: break; case 3: digitalWrite(HDPL_A0, HIGH); break; case 2: digitalWrite(HDPL_A1, HIGH); break; case 1: digitalWrite(HDPL_A0, HIGH); digitalWrite(HDPL_A1, HIGH); break; default: break; } delay(10); } void HPDL_Build(int sector, int data) { data = reverse8(data); //反向 SelectVec(sector); _74HC595_Test(data); Clr(); if (data & 0x01 == 1) _74HC595_Test(data - 0x01); } void printPin(int data) { Serial.println("Current set:"); Serial.println("A7------------A0"); for (int i = 0; i < 8; i++) { Serial.print(data & 0x01); Serial.print(" "); data = data >> 1; //右移一位 } Serial.println(" "); Serial.println("----------------"); } //Input: 0101 1100 Output: 1010 0011 int Convert(int data) { int datL, datH; int datLN, datHN; int output = 0; Serial.println("convert data:"); printPin(data); datL = data & 0xF; datH = data & 0xF0; datLN = (datL) & 0x01; // 0000 datLN = datLN << 1; datLN += (datL >> 1) & 0x01; // 0000 + 0110&0x01 datLN = datLN << 1; datLN += (datL >> 2) & 0x01; // 0000 + 0011&0x01 datLN = datLN << 1; datLN += (datL >> 3) & 0x01; //0010 + 0001&0x01 = 0011 datHN = datH & 0x01; datHN = datHN << 1; datHN += (datH >> 1) & 0x01; datHN = datHN << 2; datHN += (datH >> 2) & 0x01; datHN = datHN << 3; datHN += (datH >> 3) & 0x01; output = datHN << 4 + datLN; Serial.println("output data:"); printPin(output); return output; } int reverse8( int c ) { c = ( c & 0x55 ) << 1 | ( c & 0xAA ) >> 1 ; c = ( c & 0x33 ) << 2 | ( c & 0xCC ) >> 2 ; c = ( c & 0x0F ) << 4 | ( c & 0xF0 ) >> 4 ; return c; }
