Version：UnrealEngine 4.22.3

做开放大世界的话，初始可以用ProceduralFoliageSpawner 生成，由于都是随机生成的，之后一般都还会需要很多的细节调整，那就得用到默认的笔刷工具来生成植被了。因此就有了也在笔刷中实现上一篇文章功能的需求，也要在笔刷中允许配置各种Foliage的远近亲疏关系，借同样的需求，熟悉一下默认笔刷的流程。

讯享网

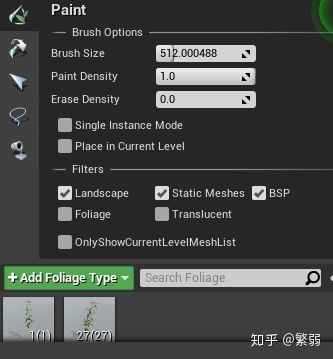

在这里选择Foliage之后，点击要刷的表面。

1. 调用到 FEdModeFoliage::StartFoliageBrushTrace，开始spawn 满足 UISettings和FoliageType里配置的Instances，这是和 Spawner 一个比较大的区别，用笔刷是可以获取到ActiveTool等Editor信息的，但spawner由于是在之外生成的，就得不到这些信息，之后做一些拓展的时候，会需要考虑到这些区别
2. 之后调用到 FEdModeFoliage::ApplyBrush，这里会计算你操作工具的压力大小，作为最终生成Instance数量的系数，当然鼠标就是 1 了，然后判断如果是 Paint 工具，就开始生成
3. 调用到 FEdModeFoliage::AddInstancesForBrush，根据Brush大小，构建这次生成的Buckets，主要用于LandscapeLayer的权重检查，会先查看一下已有的bucket里有多少
4. 拿到之后，就走到 笔刷和Spawner工具类似的主流程了，调用FEdModeFoliage::AddInstancesImp，逐个生成Instance
5. 相比Spawner会调用线程安全的 CalculatePotentialInstances_ThreadSafe，笔刷不会多线程，所以直接调用CalculatePotentialInstances
6. FEdModeFoliage::CalculatePotentialInstances，和spawner类似
   1. FoliageTrace 找到地块
   2. VertexMaskCheck
   3. LandscapeLayerCheck
   4. 满足条件的Instance加到要Spawn的数组
7. 逐个生成 Instance

如上流程可以看到，之前也说过，在笔刷工具做这个功能的时候，最大的优势就是刷的每种FoliageType都已经可以知道当前地块上有哪些已经放好的 Instance，所以可以直接做距离检查，那就很简单了，只要再最后做各种检查的地方加一个远近亲疏关系的检查就可以了

实现代码如下：

FoliageType里

添加配置结构体，模型和距离，这里可以新加一个，也可以用spawner的

USTRUCT() struct FRelatedFoliageTypeEntry { GENERATED_USTRUCT_BODY() ​ UPROPERTY(EditAnywhere,Category = RelatedFoliage) UStaticMesh* FoliageMesh; ​ UPROPERTY(EditAnywhere,Category = RelatedFoliage) float Radius; };

添加属性配置

讯享网 UPROPERTY(EditAnywhere, Category = Custom) TArray<FRelatedFoliageTypeEntry> CloseToFoliages; ​ UPROPERTY(EditAnywhere, Category = Custom) TArray<FRelatedFoliageTypeEntry> FarFromFoliages;

添加 距离检查的方法 RelatedFoliageTypesCheck，逻辑很简单

static bool CheckForOverlappingSphere(AInstancedFoliageActor* IFA, const UStaticMesh* Mesh, const FSphere& Sphere) { if (IFA) { TArray<const UFoliageType*> MeshFoliageTypes; IFA->GetAllFoliageTypesForSource(Mesh, MeshFoliageTypes); for (int i = 0; i < MeshFoliageTypes.Num(); ++i) { if (CheckForOverlappingSphere(IFA, MeshFoliageTypes[i], Sphere)) return true; } } ​ return false; } ​ bool RelatedFoliageTypesCheck(const FHitResult& Hit, const UFoliageType* Settings) { if (!Settings) return false; ​ if (Settings->CloseToFoliages.Num() == 0 && Settings->FarFromFoliages.Num() == 0) return true; ​ AInstancedFoliageActor* IFA = AInstancedFoliageActor::GetInstancedFoliageActorForLevel(Hit.Component->GetComponentLevel(),false); if (!IFA) { if (Settings->CloseToFoliages.Num()) return false; ​ return true; } ​ for (int i = 0; i < Settings->CloseToFoliages.Num(); ++i) { if (Settings->CloseToFoliages[i].FoliageMesh && Settings->GetSource() != Settings->CloseToFoliages[i].FoliageMesh && Settings->CloseToFoliages[i].Radius > 0) { if (!CheckForOverlappingSphere(IFA, Settings->CloseToFoliages[i].FoliageMesh, FSphere(Hit.Location, Settings->CloseToFoliages[i].Radius))) return false; } } for (int i = 0; i < Settings->FarFromFoliages.Num(); ++i) { if (Settings->FarFromFoliages[i].FoliageMesh && Settings->GetSource() != Settings->FarFromFoliages[i].FoliageMesh && Settings->FarFromFoliages[i].Radius > 0) { if (CheckForOverlappingSphere(IFA, Settings->FarFromFoliages[i].FoliageMesh, FSphere(Hit.Location, Settings->FarFromFoliages[i].Radius))) return false; } } return true; }

最后就是调用了，在最后 CalculatePotentialInstances 和 CalculatePotentialInstances_ThreadSafe 里面都加上这个判断

类似

讯享网const bool bValidInstance = CheckLocationForPotentialInstance_ThreadSafe(Settings, Hit.ImpactPoint, Hit.ImpactNormal) && VertexMaskCheck(Hit, Settings) && LandscapeLayerCheck(Hit, Settings, LocalCache, HitWeight) && RelatedFoliageTypesCheck(Hit, Settings)//多加了这一句
