VIO（1）：简介以及基础知识

科技前沿 • • 阅读 51

VIO（1）：简介以及基础知识一 VIO 简介 VIO Visual Ineritial Odemetry 是以视觉和 IMU 融合的里程计 IMU Inertial Meaurement Unit 惯性测量单元 典型 6 轴 IMU 以较高频率 100Hz 返回被测量物体的角速度和加速度 受自身温度 零飘

大家好，我是讯享网，很高兴认识大家。

一 VIO简介

VIO（Visual-Ineritial Odemetry）是以视觉和IMU融合的里程计。

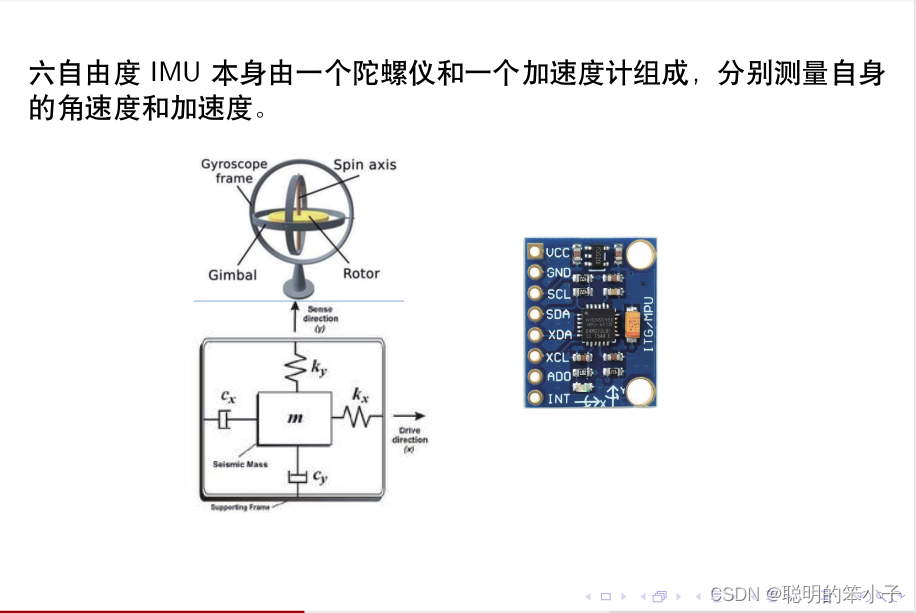

IMU(Inertial Meaurement Unit)，惯性测量单元

  • 典型6轴IMU以较高频率（\geq
    讯享网 100Hz）返回被测量物体的角速度和加速度
  • 受自身温度，零飘，振动等因素干扰，积分得到的平移和旋转容易漂移

视觉里程计Visual Odometry

  • 以图像的形式记录数据，频率较低（15-60Hz）
  • 通过图像特征点或像素推测相机运动

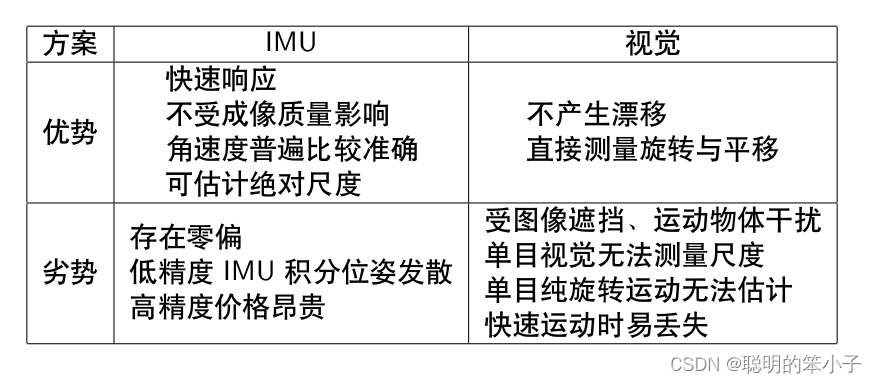

IMU与视觉历程计的优缺点如下：

可以看出视觉和IMU在定位方面各有优缺点，但他们的优缺点又是可以互补的：

  • IMU适合计算短时间，快速运动
  • 视觉适合计算长时间，慢速运动

同时可以利用视觉定位来估计IMU的零偏，减少IMU由零偏导致的发散和累积误差；反之，IMU可以为视觉提供快速运动时的定位。

融合方案分为松耦合和紧耦合：

紧耦合是直接使用图像特征和IMU的位置信息来尽心优化定位结果，而松耦合则融合视觉里程计以及IMU的结果来给出最优的定位结果。

主流落地的项目基本都是使用的紧耦合的融合方法，因为：

  • 单凭（单目）视觉或则IMU都不具备估计Pose的能力：视觉存在尺度不确定性，IMU存在零偏导致漂移
  • 松耦合中，视觉内部BA没有IMU的信息，在整体层面来看不是最优的
  • 紧耦合可以一次性建模所有的运动和测量信息，更容易的达到最优

二 基础知识

2.1 三维刚体运动

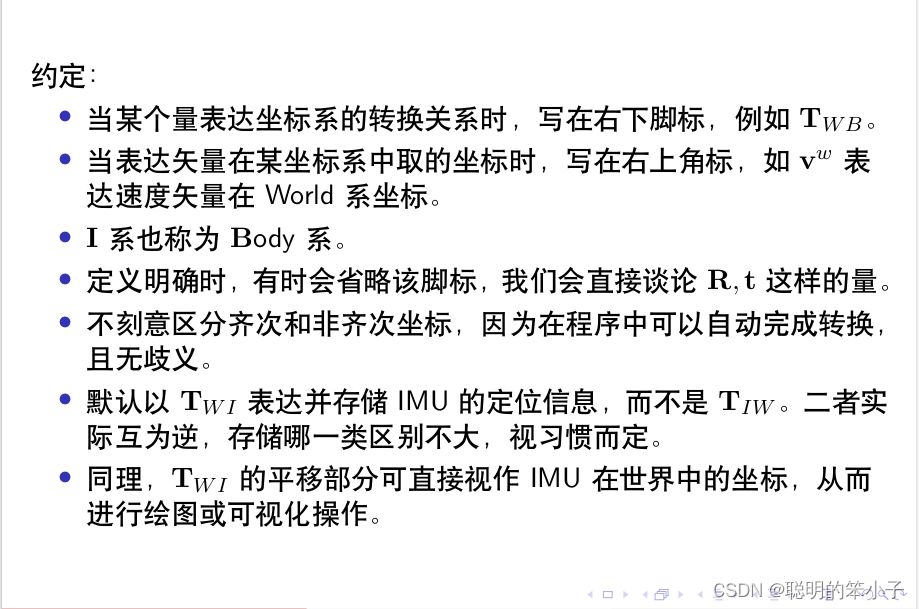

首先是定义各个坐标系的名称：

  • 世界坐标系 W；
  • IMU坐标系 I；
  • 相机坐标系 C；

坐标系之间的变换关系由一个SE(3)给出，如从I变换到W的变换矩阵记作：T_{WI}；

T_{WI} = \begin{bmatrix} R_{WI} & t_{WI}\\ 0^T & 1 \end{bmatrix}

其中R_{WI}是一个3*3的旋转矩阵，而t_{WI}则是3*1的平移向量。T_{WI}右乘一个IMU坐标系下的（其次）坐标，就可以得到该点在世界坐标系下的坐标。

2.2 四元数

知乎上大神放在Github上对于四元数介绍，详细地说明了四元数怎么来的，还有各种动图来解释。

https://github.com/Krasjet/quaternion/tree/master/demo/slerp_cube

https://krasjet.github.io/quaternion/quaternion.pdf

四元数是表示旋转向量的另一种形式，可以用四个数来同时表达旋转轴和旋转角度。可以将旋转矩阵R用四元数q来描述。四元数有一个实部和三个虚部，一般会把虚部写在前面，记为：

q = [q_0, q_1, q_2, q_3] ^T 或q = [w ,x, y, z]

其中第一个元素为实部，后面三个为虚部。实部是标量，而虚部为矢量，所以也可以记作

q = [s, v] ^T

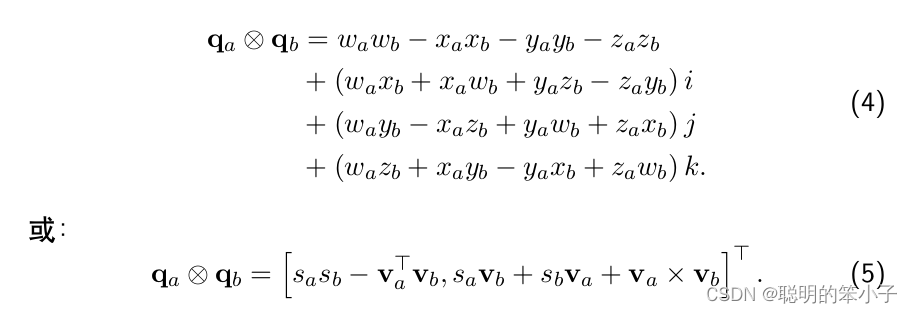

同时类似于旋转矩阵的乘法，四元数同样也定义了乘法运算：

考虑某一个绕旋转轴为单位向量u旋转\theta的旋转运动，它对应的四元数q可以表示为

q=\begin{bmatrix} cos \frac {\theta}{2}\\ u sin\frac{\theta}{2} \end{bmatrix}

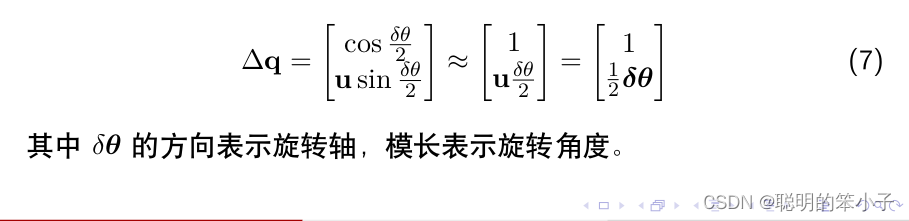

当旋转为微小量时，这时候的四元数的变化为：

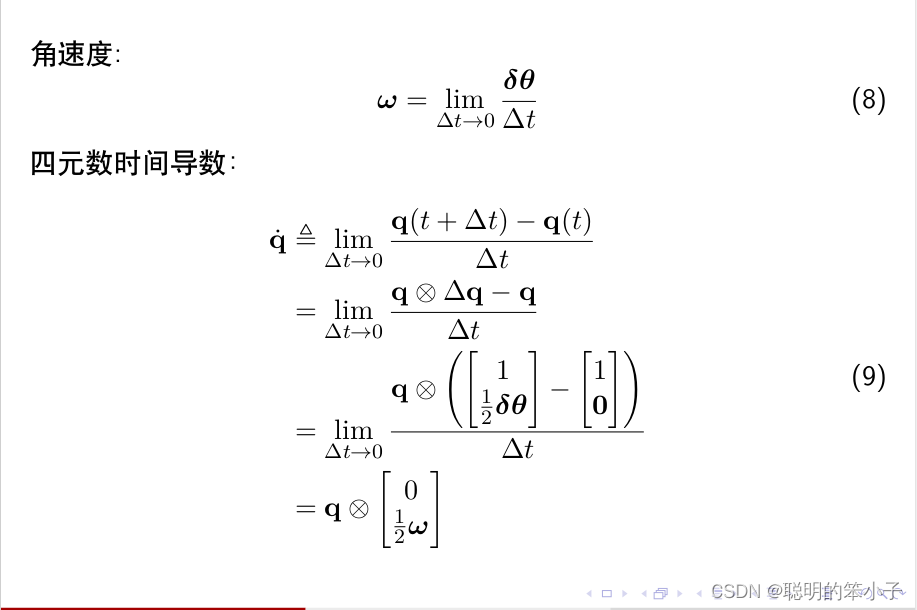

那么四元数对于时间的导数就是

2.3 旋转矩阵求导

对于旋转矩阵R，他的角速度矩阵记作w，那么它的导数可以表示为

R = Rw ^ \wedge

这个公式称为泊松公式（Possion‘s equation），其中\wedge称为反对称矩阵算子：

w ^ \wedge =\begin{bmatrix} 0 & -w_3 & w_2\\ w_3 & 0 & -w_1\\ -w_2 & w_1 & 0 \end{bmatrix}

同样也可以记作w_ {\times}或则[w_ {\times}]
