你拿起这本书的时候，可能是种类繁多、秉性迥异，但青春健朗、招人怜爱的 放大器，第一次，如此端庄地站在你的面前，笑容可掬。
好吧……很高兴认识你。
——《你好，放大器》
总而言之，op07是一款性价比很高的运放芯片。本文将对其ADI提供的芯片手册，结合《你好，放大器》一书进行分析，举一反三，以提高对于英文原版数据书册的理解能力。
FEATURES
- Low Vos: 75 μV maximum
- Low Vos drift: 1.3 μV/°C maximum
- Ultrastable vs. time: 1.5 μV per month maximum
- Low noise: 0.6 μV p-p maximum
- Wide input voltage range: ±14 V typical
- Wide supply voltage range: ±3V to ±18 V 125°C temperature-tested dice
- 低输入失调电压：最大75 μV
输入失调电压（Offset Voltage,VOS）
定义：在运放开环使用时，加载在两个输入端之间的直流电压使得放大器直流输出电 压为 0。也可定义为当运放接成跟随器且正输入端接地时，输出存在的非 0 电压。
优劣范围：1µV 以下，属于极优秀的。100µV 以下的属于较好的。最大的有几十 mV。
op07的Vos最大值为75uV,还是比较好的。

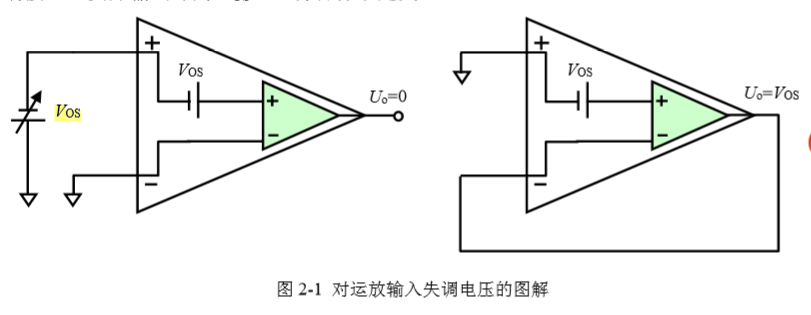

理解： 任何一个实际运放都可理解为正端内部串联了一个 VOS，然后进入一个理想运放，如 图 2-1 所示。如左图，正端引入一个-VOS，则输出为 0，符合标准定义。如右图，跟随器正端接地，实际输出即为 Vos，也符合标准定义。
讯享网后果：当一个放大器被设计成 AF倍闭环电压增益（同相输入放大增益，也称噪声增 益）时，如果放大器的失调电压为 V0s，则放大电路 0 输入时，输出存在一个等于 AFVos 的直流电平，此输出被称为输出失调电压。闭环增益越大，则输出失调电压也越大。
对策：如果被测信号包含直流量且你关心这个直流量，就必须选择 VOS远小于被测直 流量的放大器，或者通过运放的调零措施消除这个影响。如果你仅关心被测信号中的交变 成分，你可以在输入端和输出端增加交流耦合电路，将其消除。
调零方法：有些运放有两个调零端，按照数据手册提供的方法接电位器调零即可。对 没有调零端的运放，可采用外部的输出调零或者输入调零，有标准电路可以参考。 - 低失调电压漂移：
相对温度：1.3 μV/°C maximum
相对时间： 1.5 μV per month maximum
失调电压漂移（Offset Voltage Drift)
定义：当温度变化、时间持续、供电电压等自变量变化时，输入失调电压会发生变 化。输入失调电压随自变量变化的比值，称为失调电压漂移。
因此，有三种漂移量存在：
1）输入失调电压变化相对于温度变化的比值。是指定温度范围内的平均值，以 µV/°C 为单位，用符号 ΔVOS/ΔT 或者 dVOS/dT 表示。
2）相对于时间的比值，以 µV/MO 为单位，含义是每月变化多少微伏。没有明确的符 号，通常用文字表示。本文暂用 dVOS/dMO 表示。
3）相对于电源电压变化的比值，以 µV/V 为单位，含义是调好的放大器，当电源电压 发生 1V 变化，会引起失调电压的变化。没有明确的符号，常用文字表示。此数值在很多 放大器数据手册中没有体现。
优劣范围：0.002µV/°C 到几十 µV/°C。
对op07，相对温度：1.3 μV/°C，相对时间： 1.5 μV /month ,相对电源电压的数据并没有给出。
后果：很严重。因为它不能被调零端调零，即便调零完成，它还会带来新的失调。在 高精度、高稳定性要求的场合，选择漂移系数较小的放大器，比失调电压大小更为重要。
对策：第一，就是选择高稳定性，也就是上述漂移系数较小的运放。第二，有些运放 具有自归零技术，它能不断地测量失调并在处理信号过程中把当前失调电压减掉。这就可 以抑制温度变化、时间流逝、电源电压变化引起的新的失调。这很好。但是这种运放内部 都有高频的切换动作，会产生该频率噪声，使用时应该注意。 - Low noise: 0.6 μV p-p maximum
噪声部分分析较为复杂，以后详述 - 宽输入电压范围：±14 V
简单，无需分析 - 宽电源电压范围： ±3V to ±18 V 125°C 下
无需分析
