最近在工控机上做了项目，涉及到地磅接入、打印机接入、海康威视摄像头接入等功能；

摸索下来其实硬件接入都是比较简单的事，一般1-2天就可以完成一个单独模块开发了。

不过也遇到一些比较麻烦的事，比如买的3288板工控机，刷的固件是6.0.1，这个固件因为芯片厂家系统无法支持rs232 1800以下波特率读取，而我接到的需求需要支持工厂的1200波特率，那么就导致我必须要修改工控机系统，刷机到支持该波特率的系统。

刷机倒也不难，有官方的文档和工具如下图:
在这里插入图片描述
讯享网
这里主要对一些步骤和错误做下笔记。

刷机步骤：（需要准备驱动、刷机工具、固件镜像、一条双头USB线）
1.如果之前没有安装过设备驱动，则需要以下操作提示：

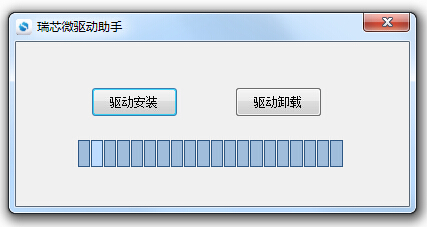

打开Release_DriverAssitant文件夹,运行DriverInstall.exe,如下图:

2.点击驱动安装,电脑系统会自动安装驱动:

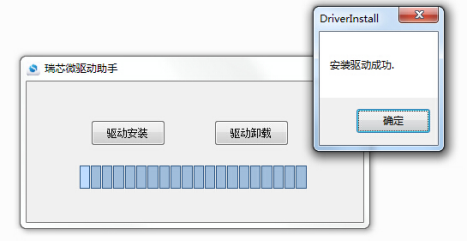

3.大约2-3分钟左右就可以驱动安装完成,点确认, 这样，就完成了USB设备的驱动安装
刷入固件

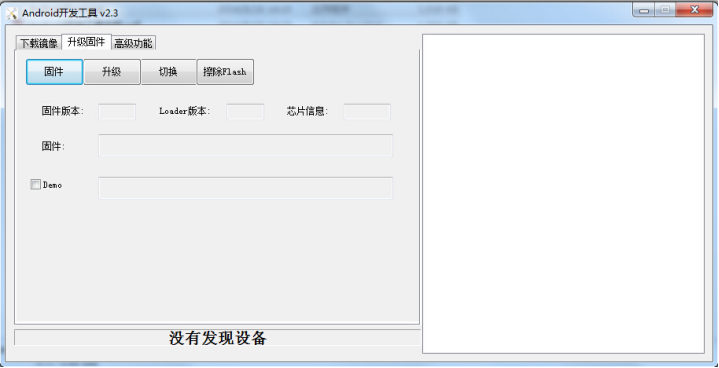

1.打开AndroidTool_Release_v2.3文件夹, 运行AndroidTool.exe,如下图

靠近网口的usb接口为升级接口，按住UBOOT按钮不放,将主板的OTG-USB口通过USB线连接到PC USB端口,然后主板12V电源输入通电,。相应的按钮位置如图所示：

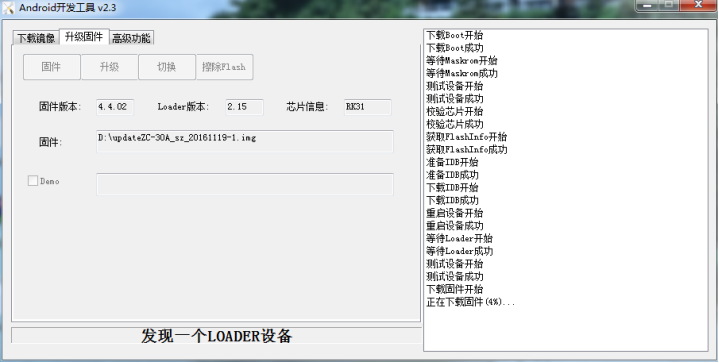

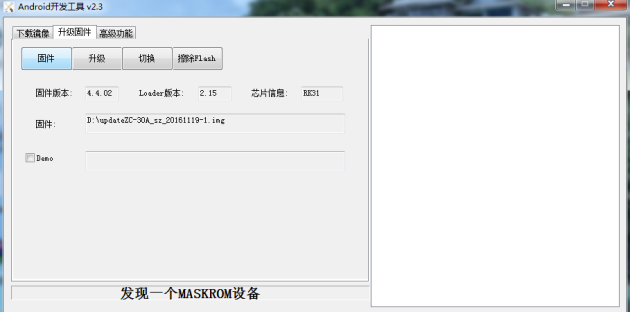

如果主板进入升级模式,如下图所示,图中的下方会提示”发现一个MASKROM/LOADER设备”,发现有提示”发现一个LOADER设备”就可以松开按键,不需再按了,如果是显示其他的提示说明主板还没有进入升级模式,需重新按上一个方法步骤操作
进入升级模式后操作如下：选择固件升级选项,然后点击固件按钮,导入固件升级包:

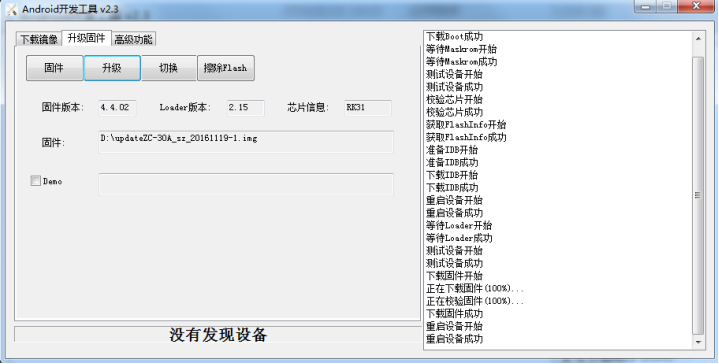

点击升级,主板开始升级,如下图所示:
升级提示到100%,说明升级成功了,重新断电启动就可以进入开机模式了。

屏幕参数
问题1：刷完机之后，发现无法正常启动。
原因：系统屏幕初始分辨率不对，需要通过usb单独刷入屏幕分辨率。
解决方案：将rk3288的屏幕配置文件（附件内3288.cfg可以查看）的屏幕参数设置成自己原来屏幕参数，复制u盘内，插入u盘再重启即可自动设置：
screen_x_res = 1366;
screen_y_res = 768
问题2：刷完屏幕分辨率之后，屏幕出现花屏或者色彩不对应。
原因：系统屏幕初始信号分配方式不对。
解决方案：修改信号分配方式：screen_lvds_format =3;（这个值区间是0-5，自行修改测试），再刷如屏幕设置（参考问题1步骤）即可。
系统对比
我们测试了6.0和7.1的系统固件，目前测试6.0的固件相对稳定流畅， 7.1的固件运行非常不稳定，有时候开机就开始卡顿，有时候又特别流畅，完全是看心情。。。。

至于更多系统，以及系统底层修改，还在摸索中，初始目标是希望在6.0固件下修改镜像bug让它能支持低波特率，也在找其他镜像，目前来看，举步维艰，任重而道远啊。。。。
