SOC时钟配置

Soc的时钟产生单元（CGU）通过外部输入时钟和内部相位锁相环（PLL）和分频选择逻辑产生用于片内的不同频率的时钟。片内时钟频率的改变通过配置AHB总线全局控制模块单元内部锁相环寄存器实现。

CGU单元内部包含三个锁相环，分别产生系统主时钟、DDR物理层时钟、以太网物理层时钟，其配置寄存器位于AHB总线全局控制模块。CGU模块还产生1553模块时钟与UART时钟。

锁相环采用65nm工艺库中的PLLSM65LLFRAC锁相环，其最高输出频率为1.6GHz，包含小数配置模式和整数配置模式，该时钟管理单元内部的锁相环采用整数配置模式，用户可配置引脚如表1所列。

表1 普通锁相环可配置引脚

锁相环时钟用FOUTVCO表示，晶振输入时钟用CLKIN表示，倍频器系数用FBDIV表示，分频器系数用REFDIV表示，主时钟用MAINPLL表示，DDR3时钟用DDRPLL表示，以太网时钟用ENETPLL表示。锁相环配置公式如下：

锁相环时钟：FOUTVCO = CLKIN * FBDIV / REFDIV；

主时钟：MAINPLL = CLKIN * FBDIV / (2*REFDIV)；

DDR3时钟：DDRPLL = CLKIN * FBDIV / (2*REFDIV)；

以太网时钟：ENETPLL = CLKIN * FBDIV / (6*REFDIV)；

需要注意的地方：输出时钟的范围为400MHz ≤ FOUTVCO ≤ 1600MHz；对于配置信号REFDIV、FBDIV的要求：1 ≤ REFDIV ≤ 63；16 ≤ FBDIV ≤ 1600；通过检查锁相环状态寄存器获知锁相环是否锁定，此时再对锁相环进行配置操作。

主锁相环的配置：

主锁相环产生系统主时钟，对于主时钟锁相环的原理分析知道其满足：

MAINPLL = CLKIN * FBDIV / (2*REFDIV)。

配置步骤：

读取全局控制模块主锁相环寄存器，查看锁相环状态寄存器LOCK位信息(0x40c00008寄存器的第21位)，直到读出该位为0x1；
对主锁相环寄存器的BYPASS位写0x1操作(0x40c00008寄存器的第20位)，对主锁相环寄存器的LOCK位写0x1操作（0x40c00008寄存器的第21位）；
配置主锁相环寄存器的主时钟倍频系数（FBDIV）和主时钟分频系数（REFDIV），MAINPLL = CLKIN * FBDIV / (2*REFDIV)，配置主频为400MHz，则FBDIV = 0xA0，REFDIV = 0x5（FBDIV为寄存器的19-8位，REFDIV为寄存器的5-0位）；
等待主锁相环寄存器频率锁存完成，通过循环读取LOCK可知，如果LOCK位读出为0，表示频率锁存完成；
向主锁相环寄存器的BYPASS位写入0，表示时钟为锁相环模式，非旁路模式。

DDR锁相环配置：

DDR锁相环产生系统DDR3时钟，对于DDR锁相环的原理分析知道其满足：

DDRPLL = CLKIN * FBDIV / (2*REFDIV)。

配置步骤：

读取全局控制模块DDR锁相环寄存器，查看锁相环状态寄存器LOCK位信息(0x40c0000c寄存器的第21位)，直到读出该位为0x1；
对DDR锁相环寄存器的BYPASS位写0x1操作(0x40c0000c寄存器的第20位)，对主锁相环寄存器的LOCK位写0x1操作（0x40c0000c寄存器的第21位）；
配置DDR锁相环寄存器的DDR时钟倍频系数（FBDIV）和DDR时钟分频系数（REFDIV），DDRPLL = CLKIN * FBDIV / (2*REFDIV)，配置主频为533MHz，则FBDIV = 0x215，REFDIV = 0x32（FBDIV为寄存器的19-8位，REFDIV为寄存器的5-0位）；
等待DDR锁相环寄存器频率锁存完成，通过循环读取LOCK可知，如果LOCK位读出为0，表示频率锁存完成；
向DDR锁相环寄存器的BYPASS位写入0，表示时钟为锁相环模式，非旁路模式。

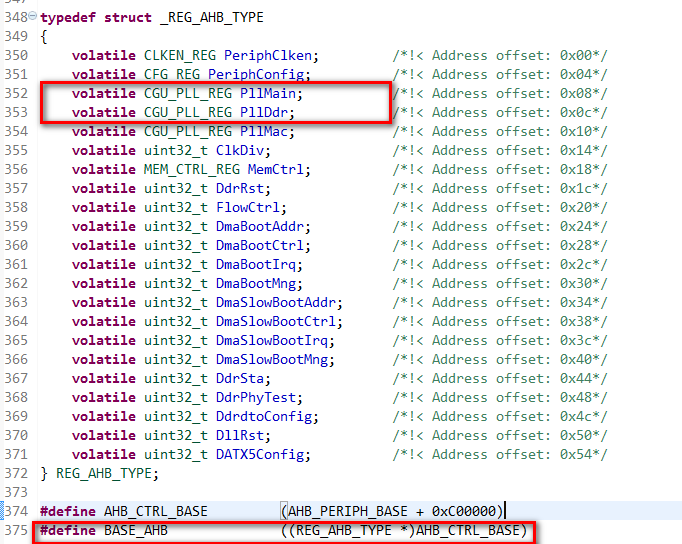

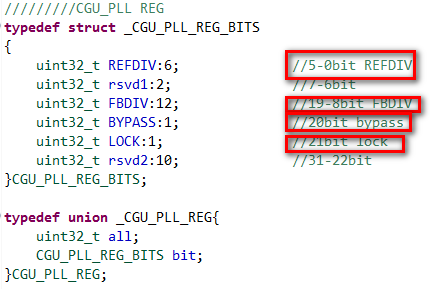

根据时钟模块寄存器地址在内存分配图中的分布，将其地址定义为整型宏定义，将寄存器定义为各位各个功能位域的结构联合体。这样子将整型地址转换成寄存器的结构联合体指针，就能够通过寄存器位域去编写底层驱动了，图1表示宏定义寄存器的定义和类型转换，图2表示寄存器结构联合体定义。

soc时钟1

图1

soc时钟2

图2
