负载电流的检测最简单的方式一般为在电流回路中串接一个小电阻，检测电阻两端的电压；因近期项目需要，看了一些文章，以下是两个经典方案，作为参考，在根据具体设计进行调整。

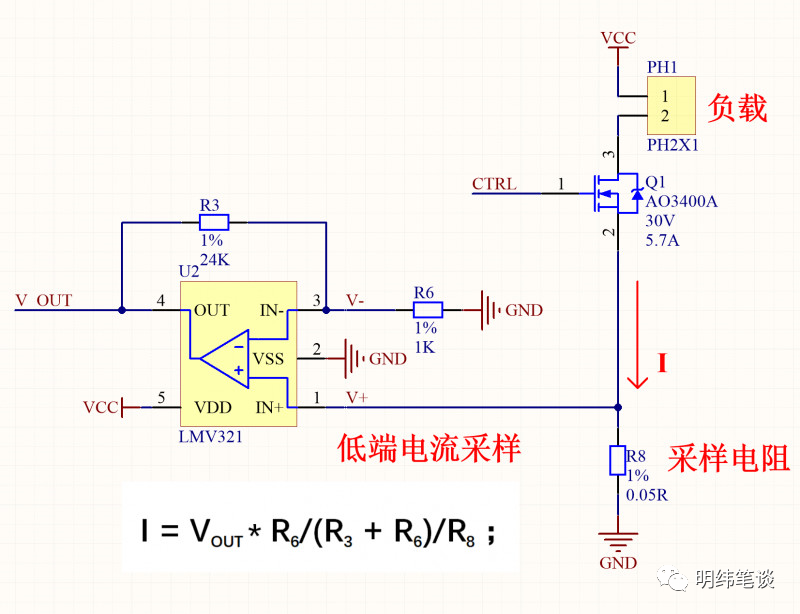

一、低端运放电流检测方法

个人认为此种检测电路思想是比较好的一个方案，可以降低器件选型的参数要求以及忽略负载电压的变化，不过PCB布板设计上要注意，布板不合理，电流采样会有问题。

运用运放的虚短特性，既得到了：

V+ = V-；

运用运放的虚断特性，既输入端和输出端没有电流流过。所以R3和R6流过电流相等。

(VOUT-V-)/R3 = V-/R6；

由上面两个式子即可得到

VOUT = V+ * (R3 + R6)/R6；

而又有：

V+ = I * R8；

所以有：

I =V+ / R8 = VOUT * R6/(R3 + R6)/R8；

电流就这样转换出来了，调整好几个电阻的阻值，Vout 用单片机的ADC采样即可。

二、高端电流检测电路

此种电路检测是常用的电流检测方式，但其存在的问题就是负载电压的变化与电路参数相关性太强，不好进行匹配。

先来分析下输入端，虚断可知：

V+/R7 = （V2-V+)/R5；

虚短得到：

V+=V-；

输入负极的一条路电流是相等的:

（V--VOUT)/R1 = （V1-V-)/R2；

通常在使用该电路的时候有R1 = R7、R2 = R5。

综合上式有：

VOUT = (V2-V1)*R1/R2；

V2-V1 = I*R4;

所以

I = VOUT*R2/(R1*R4) ;
