什么是存储

狭义上的存储

指的是不同的业务场景下所选用的存储介质，也就是具体的设备（存储是用来记录信息的载体）

例如：DVD、磁带、硬盘等

广义上的存储

指的是通过专用的存储设备为行业、企业定制的存储解决方案，包含存储硬件系统、存储软件、存储网络、存储备份等

例如：容灾备份方案等

存储的作用

保证数据能够临时或长期的驻留在存储介质上

保证数据能够及时的被读取或被保存

保证数据的完整安全有效

能够对数据进行检索

RAID基本概念

RAID（Redundant Array of Independent Disks）独立冗余磁盘阵列，简称硬盘阵列

RAID是一种把多个单独的物理硬盘以不同的方式组合成一个逻辑硬盘，将逻辑硬盘挂载给操作系统，在系统中读取到的是逻辑硬盘，而非独立的物理磁盘

作用

提高硬盘的读写性能和数据安全性

注意事项

做RAID的物理磁盘尽量容量一致或相近

当使用多块物理磁盘做RAID时，会以最小容量的盘的大小作为计算标准

即：1T、2T、4T、8T4块物理硬盘组成RAID后的逻辑硬盘最多为4T（以1T为标准，最多4块同时利用，也就是4T）

RAID实现方式

硬件RAID——通过RAID卡实现

有独立的硬件，不会消耗硬盘性能

相对于操作系统独立，不需要操作系统也可以创建RAID

成本高

当RAID卡出现故障后必须更换同型号或与故障RAID卡相互兼容的型号，受硬件限制

有管理上限，不利于扩展

软件RAID——通过软件实现RAID

通过软件来进行实现，成本低

允许用户重新配置磁盘阵列，不受硬件限制

一般没有管理上线，利于扩展

没有硬件来统一管理，读写性能差，并且软件在工作时会消耗主机性能

需要运行在操作系统之上，且不能用于操作系统之间共享的分区

RAID的数据组织形式

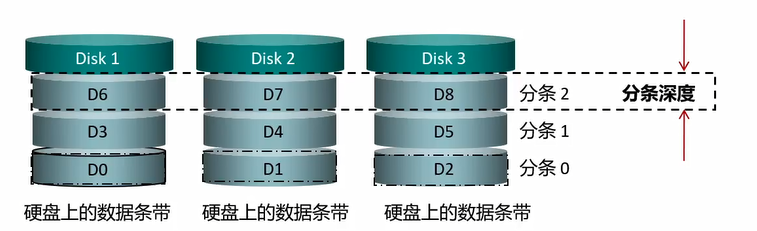

硬盘条带化：

 将硬盘空间按照设定的大小分为多个条带，数据写入时也按照条带的大小来划分数据模块

条带：单个硬盘中单个或着多个连续的扇区构成一个条带（组成分条的元素）  扇区一般512B

分条：同一硬盘阵列中的多个硬盘驱动器上的相同“位置”的条带（相同编号的条带）

分条的深度：条带的大小

分条的宽度：硬盘的个数

                        数据写入是按照分条来进行数据写入的（跨盘的数据存放）

讯享网

RAID的数据保护方式

镜像

在另一块大小一样的硬盘上保存数据的副本，该硬盘就为镜像盘

原数据 原封不同的 复制到镜像盘一份

奇偶校验算法（XOR）（异或算法）

进行奇偶校验（相同为假0，相异为真1）

RAID级别

常用的RAID类型有RAID0、RAID1、RAID3、RAID5、RAID6、RAID10、RAID50等

RAID0

RAID0也被称为条带化RAID，只是将硬盘整合在了一起，没有冗余功能

特点

具有最高的存储性能，磁盘利用率为100%

创建RAID0最少需要2块盘

数据读写——读写速率最优

数据写入时并行将数据写入到RAID对应的物理盘中

数据读取时并行读取RAID对应的物理盘

不支持重构

RAID1

RAID1称为镜像，使用一半的物理硬盘做为镜像盘做数据备份

特点

磁盘利用率为50%（一半硬盘保存的是数据的副本）

创建RAID1最少需要2块盘（必须是偶数的硬盘，每个工作盘对应一个镜像盘）

相比于RAID0增加了安全性，但是降低了容量和读写速率

数据读写——读速率相比于RAID0有所下降

数据写入时将数据写入到镜像器中，然后由镜像器分别写入到物理盘和镜像盘（镜像器就是由RAID卡来实现的）

数据读取时读取工作盘的数据，当工作盘故障后会读取镜像盘的数据

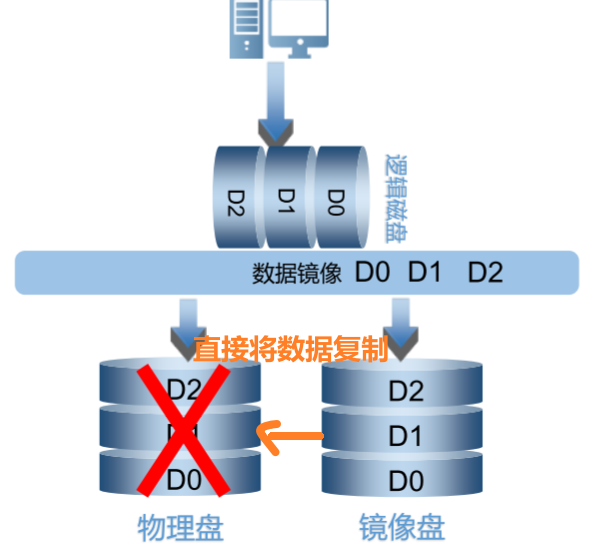

数据重构

当2块硬盘做RAID时，允许1块盘损坏

当数据丢失/或者磁盘故障更换新的磁盘后，重构的方式都是将镜像盘的数据依次复制到工作盘中

重构过程快（读镜像盘的数据，写入到工作盘中）

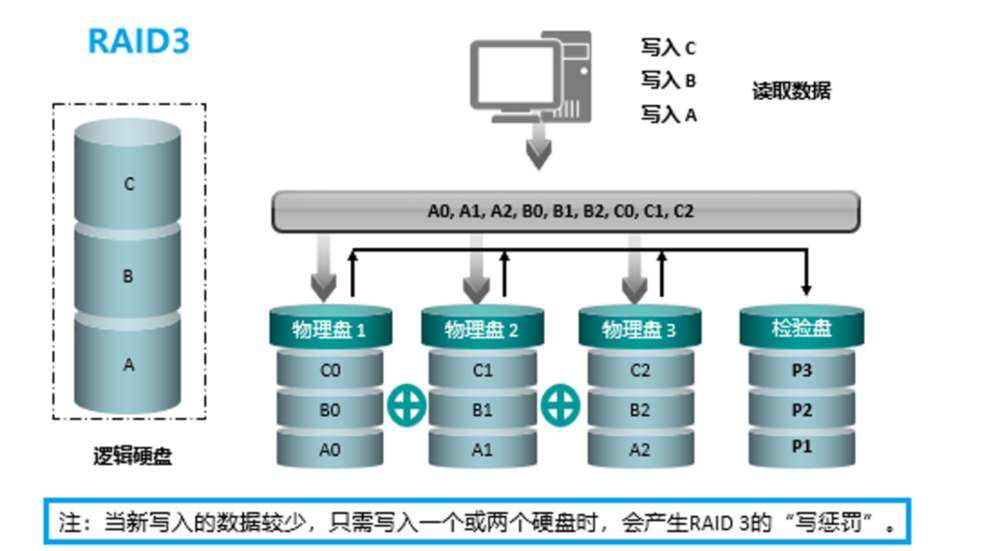

RAID3

在RAID 3中，一块专用硬盘（校验盘）用来保存同一分条上其他硬盘的相应条带中的校验数据，其余盘存放用户数据，存在性能瓶颈

特点

磁盘利用率为(n-1)/n

创建RAID3最少需要3块盘，只允许损坏1个数据盘

数据读写

数据写入时将数据分别写入到数据盘，然后读取同条带的数据块，并计算所有同条带的校验值，将校验值写入到独立的校验盘中

数据读取时并行从多个数据盘中读取数据；如果读取的数据位于失效磁盘，则系统需要读取同一条带的数据块，根据校验值获取到丢失的数据，读取性能受到影响

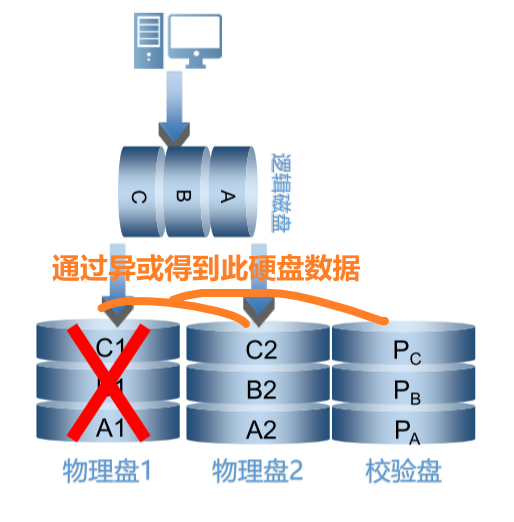

数据重构

如果其他数据盘上的数据出现丢失，或者磁盘出现损坏，我们可以使用校验盘的信息来恢复，损失的数据

如果磁盘某数据块丢失，会读取同一条带的所有数据块，通过异或获取到丢失的数据，然后将此数据写入到数据盘中

如果磁盘故障并更换新的磁盘后，会读取所有条带的所有数据块，进行异或得到数据然后写入到新的硬盘中

重构过程比RAID 1较慢（读数据  进行异或计算  数据写入）

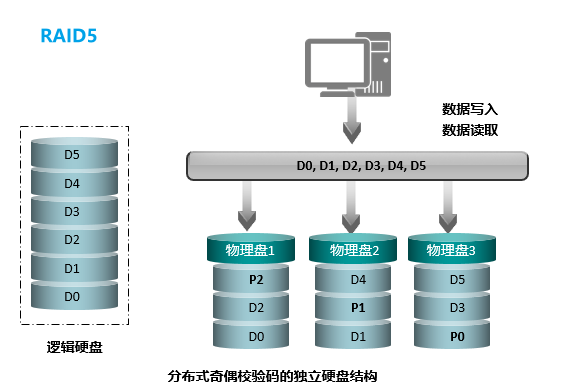

RAID5

RAID 5使用的是分布式奇偶校验，每个成员硬盘将用于存储用户数据和奇偶校验数据，易扩展

特点

磁盘利用率为(n-1)/n

创建RAID5最少需要3块盘，只允许损坏1个数据盘

最常见的RAID等级

数据读写

数据写入时，与RAID 3相比，同时进行数据的写入与校验值的计算，校验数据存在于所有盘中

数据读取时与RAID 3一致

数据重构

重构类似于RAID 3,比RAID 3更快，并且不会出现RAID 3恢复数据时出现的性能瓶颈问题

RAID6

特点

磁盘利用率为(n-2)/n

创建RAID6最少需要4块盘，只允许损坏2个数据盘

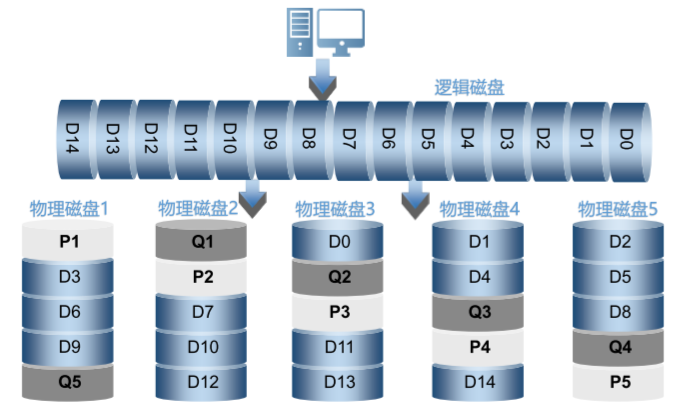

RAID6 P+Q算法

RAID6 P＋Q需要计算出两个校验数据P和Q，当有两个数据丢失时，根据P和Q恢复出丢失的数据。校验数据P和Q是由以下公式计算得来的：

• P = D0 ⊕ D1 ⊕ D2…
• Q = (α ⊕ D0) ⊕ (β ⊕ D1) ⊕ (γ ⊕ D2)…

数据重构（1和2磁盘损坏）

RAID6 DP算法

DP - Double Parity，就是在RAID 4所使用的一个行XOR校验硬盘的基础上又增加了一个硬盘用于存放斜向的XOR校验信息 具体实现过程如下：

• 横向校验盘中P0 - P3为各个数据盘中横向数据的校验信息，例：P0=D0  XOR D1 XOR D2 XOR D3
• 斜向校验盘中DP0 - DP3为各个数据盘及横向校验盘的斜向数据校验信息，例：DP0=D0 XOR D5 XOR D10 XOR D15

第一个校验信息（斜向校验）与RAID 6 P+Q的P算法类似

第二个不同于RAID 6 P+Q，采用的是斜向异或运算得到行对角奇偶校验数据块。

数据重构（1和2磁盘损坏）

RAID10

先进行RAID1，在进行RAID0

RAID50

先进行RAID5，在进行RAID0

RAID级别总结
