▌01 肖特基二极管

1. 应用背景

在 无线电能传送LCC补偿，接收线路 中，对于线圈耦合高频电压进行二极管桥整流。在早期的 无线接收实验 中使用的规格为10A，40V的 肖特基整流二极管 。在设计为50W传递过程中，如果接收电压为25V，输出2A便可以获得50W的功率。因此使用5A肖特基二极管可以替代原来10A肖特基二极管。

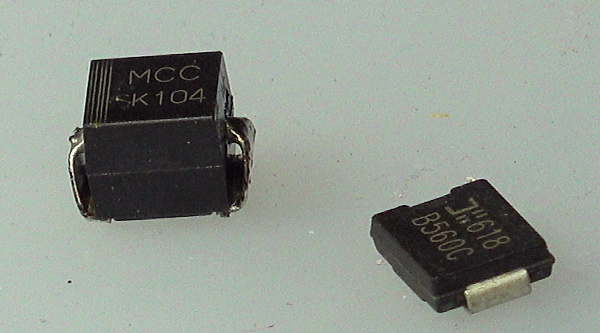

▲ 5A ,10A 的两种肖特基二极管

^{▲ 5A ,10A 的两种肖特基二极管}

2.测量V-A特性

通过对比测量Schottky 二极管的前向V-A特性，来初步对比这两款大功率Schottky二极管的可以用于整流的大小。通过DH1766提供电流（0 ~ 10A），使用DM3068测量前向的电压。

▌02 实验数据

1.测量方法

直接使用引线直接焊接在表贴肖特基二极管进行测量。下面是测量基本方案。

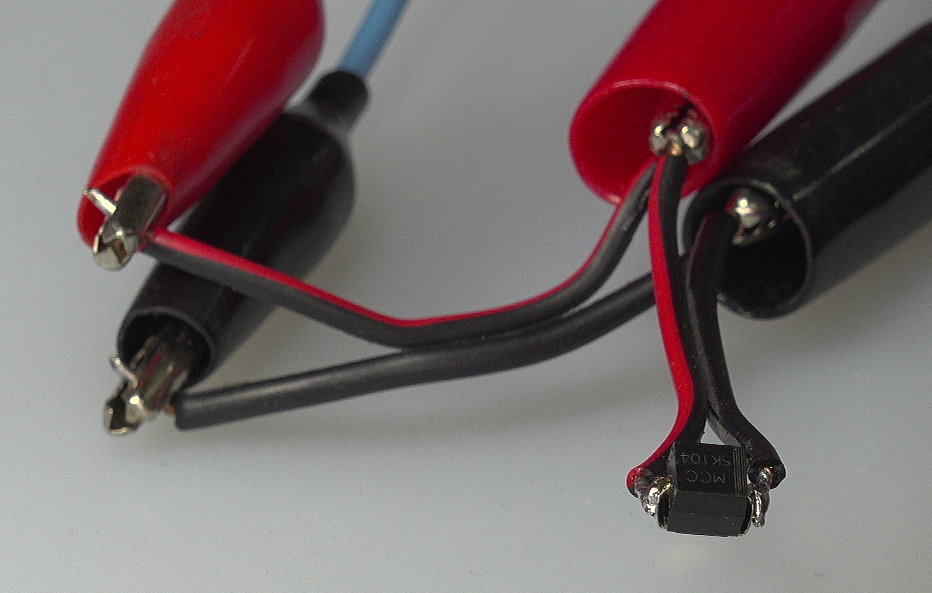

▲ 测量电路

^{▲ 测量电路}

2.小电流测量

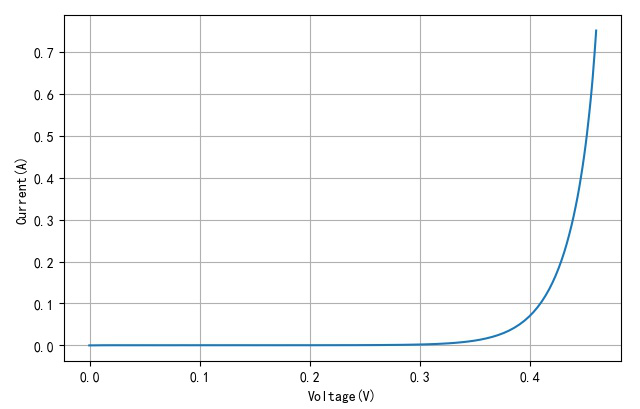

▲ 10A Schottky 二极管V-I特性

^{▲ 10A Schottky 二极管V-I特性}

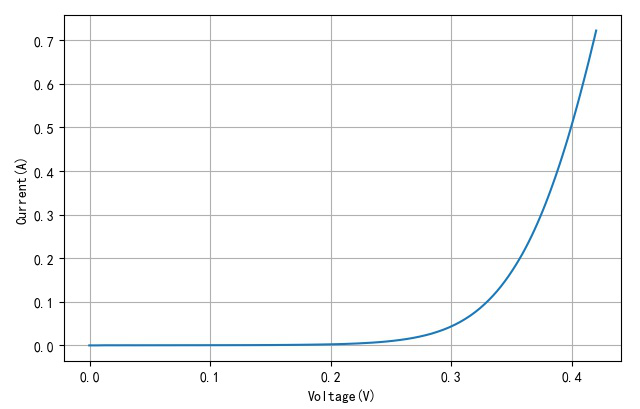

▲ 5A Schottky 二极管V-I特性

^{▲ 5A Schottky 二极管V-I特性}

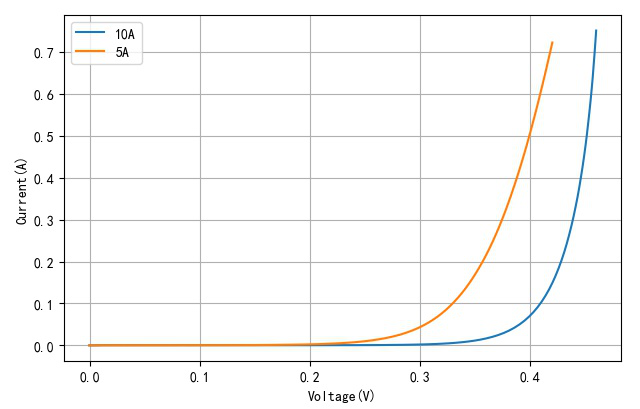

▲ 对比5A,10ASchottky二极管V-I特性

^{▲ 对比5A,10ASchottky二极管V-I特性}

3.大电流测量

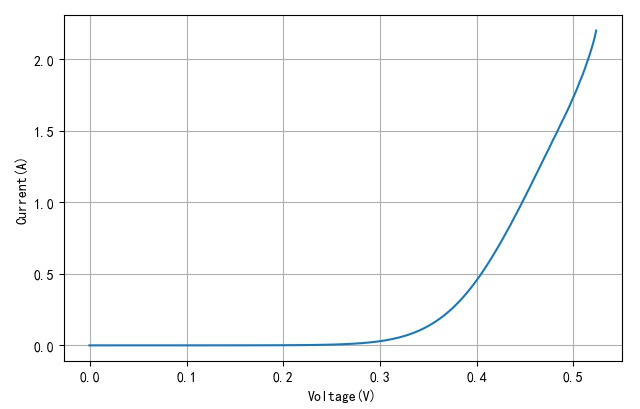

▲ 5A Schottky二极管V-I特性

^{▲ 5A Schottky二极管V-I特性}

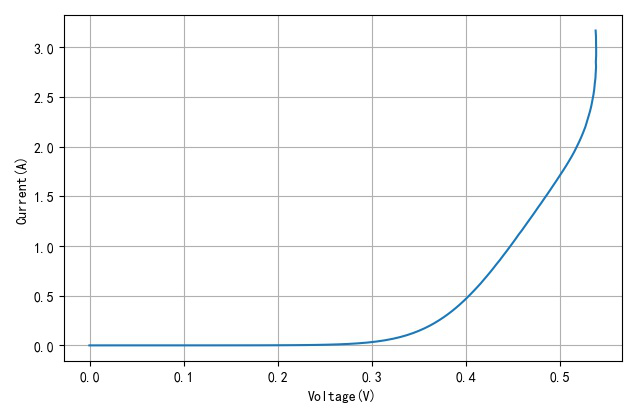

▲ 5A Schottky二极管V-I特性

^{▲ 5A Schottky二极管V-I特性}

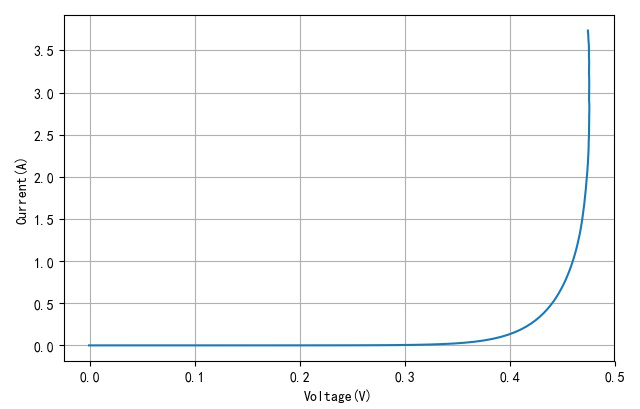

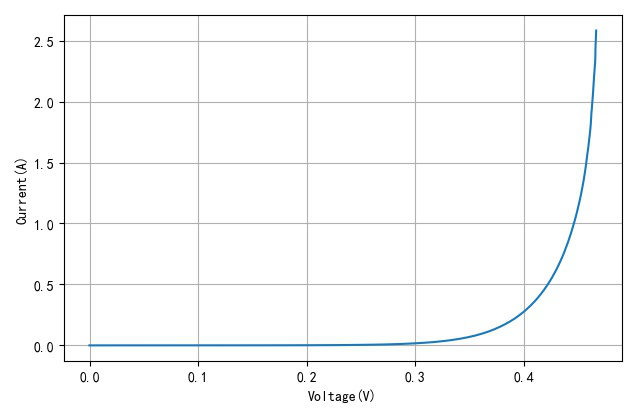

▲ 10A Schottky二极管V-I特性

^{▲ 10A Schottky二极管V-I特性}

▲ 10A Schottky二极管V-I特性

^{▲ 10A Schottky二极管V-I特性}

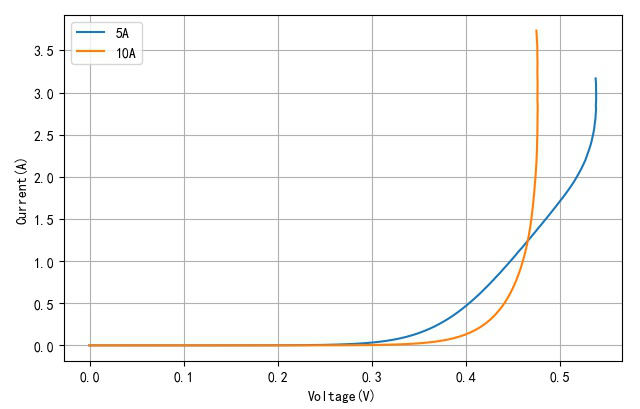

▲ 5A与10A Schottky二极管V-I特性

^{▲ 5A与10A Schottky二极管V-I特性}

▌结论

通过对比5A，10A Schottky二极管的V-I特性，可以看到10A能够输出更大的电流。

对于5A Schotky二极管在电流超过2.5A的时候，它的端口电压会突然保持恒定。这是什么原因？

猜测这是由于二极管发热，进一步降低了Schottky的前向电压。

▌数据采集程序

#!/usr/local/bin/python # -*- coding: gbk -*- #============================================================ # TEST1.PY -- by Dr. ZhuoQing 2021-02-27 # # Note: #============================================================ from headm import * from tsmodule.tsvisa import * dm3068open() setv = linspace(0, 1.2, 100) outv = [] outi = [] for v in setv: dh1766volt(v) time.sleep(1) volt = dm3068vdc() curr = dh1766curr() printff(v, volt, curr) outv.append(volt) outi.append(curr) tspsave('measure10A-8', v=outv, i=outi) dh1766volt(0) plt.plot(outv, outi) plt.xlabel("Voltage(V)") plt.ylabel("Current(A)") plt.grid(True) plt.tight_layout() plt.show() #------------------------------------------------------------ # END OF FILE : TEST1.PY #============================================================
