1、LCD规格书中显示区域的说明：
在这里插入图片描述
讯享网
其中，VSYNC和HSYNC是有宽度的，加上后如下：

参数解释：
HBP(Horizontal Back Porch)水平后沿：在每行或每列的象素数据开始输出时要插入的象
素时钟周期数
HFP(Horizontal Front Porch )水平前沿：在每行或每列的象素结束到LCD 行时钟输出脉冲
之间的象素时钟数
VBP(Vertical Back Porch)垂直后沿：在垂直同步周期之后帧开头时的无效行数
VFP(Vertical Front Porch)垂直前沿：本帧数据输出结束到下一帧垂直同步周期开始之
前的无效行数
HPW(HSYNC plus width)行同步脉宽单位：像素时钟周期
VPW(VSYNC width)垂直同步脉宽单位：显示一行的时间th

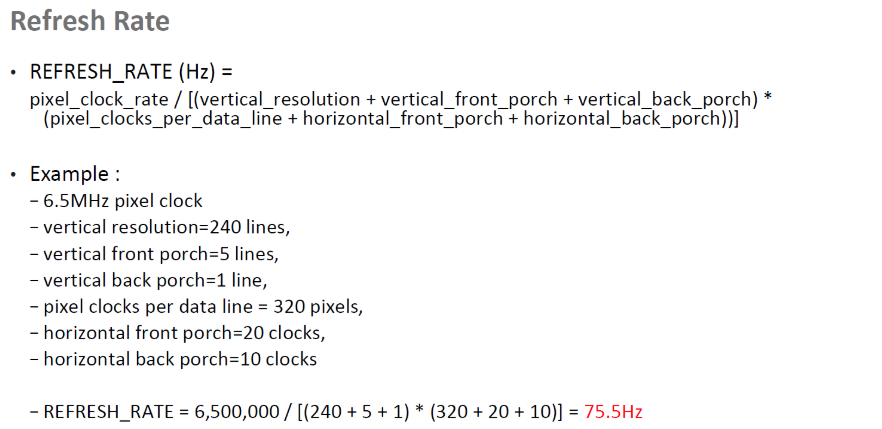

2、知道了上面的参数和LCD的时钟频率后，图像刷新率就可以计算了：
在这里插入图片描述
注：网上找的公式，我觉得还应该把VSYNC和HSYNC的宽度算进去。
3、LCD操作时序图：

对于以下图为基准的参数,如下：
在这里插入图片描述
Period ：指一行像素数目/一列的行数
Active：就是激活的像素/行，也就是有效的像素数目/有效的行。如果800x600，那么行有800个active像素，列有600个active的行。
Blanking：H Blanking=left_margin+right_margin+hsync_len
V Blanking =upper_margin+lower_margin+vsync_len
即：628=600(可显示区域) + 28(vbp+vfp+vsyc=28)
1056=800(可显示区域) + 256(hbp+hfp+hsync=256)
