第十四篇 积分器和积分运算电路

科技前沿 • • 阅读 42

第十四篇 积分器和积分运算电路输出信号与输入信号的积分成正比的电路 一 积分器电路图 R 的两端电压是 V Vi 所以 通过保持 RC 乘积较大 使 则 输入信号时对其积分的电路 积分器被广泛的应用到模拟计算中 主要用于反馈控制系统 模数转换 波形产生等方面 注意

大家好，我是讯享网，很高兴认识大家。

输出信号与输入信号的积分成正比的电路；

一、积分器电路图：


讯享网

R的两端电压是V-Vi；

所以I=C\frac{dV}{dt}=\left ( V_{i}-V \right )/R

通过保持RC乘积较大，使V\ll V_{i}

则  I=C\frac{dV}{dt}=V_{i}/R

输入信号时对其积分的电路；

积分器被广泛的应用到模拟计算中，主要用于反馈控制系统、模数转换、波形产生等方面。

注意：一个大电压加在一个大电阻上可以模拟电流源。

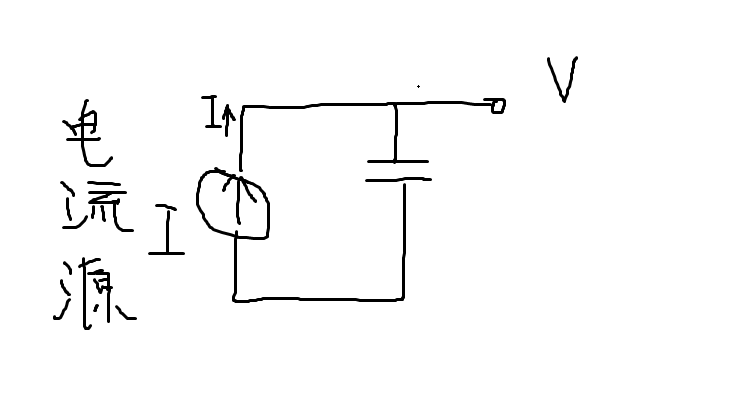

 二、一个电流源对电容C充电可以产生斜波电压波形

也可以看做一个大电压V和一个大电阻R近似电流源；

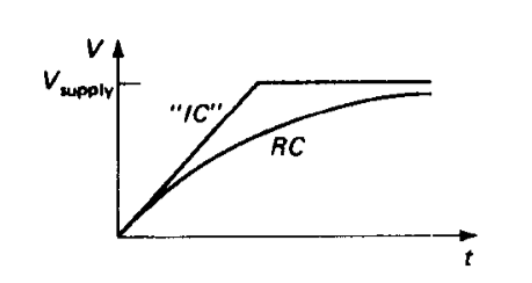

其产生的波形：

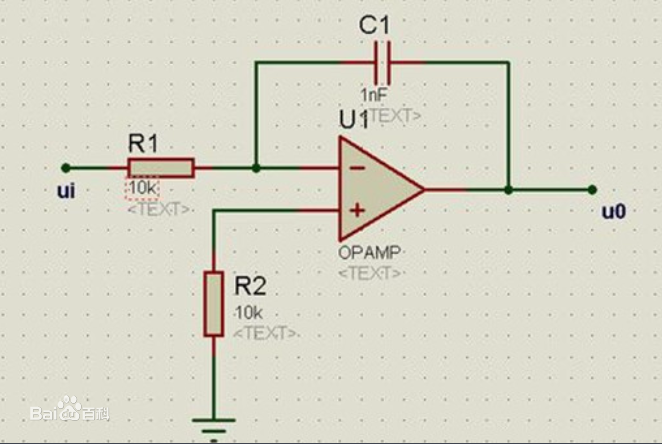

 三、积分运算电路

虚短和虚断可知U_{i}/R_{1}=I=C\frac{dU_{o}}{dt}

则U_{i}/R_{1}C=\frac{dU_{o}}{dt} \Rightarrow \frac{1}{R_{1}C}\int U_{i}dt=U_{o}

也即是 输出Uo和输入的积分\int U_{i}dt成正比；

积分运算电路可以将方波转换成三角波；

积分电路的条件时RC很大；
