内容包括实际记录JLink-V8仿真器刷固件的具体过程，照着做即可成功。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

一、概述

最近J-Link调试程序，不知何故，USB报无法连接，试了别的电脑也是这样。此种现象多为固件丢失造成，下面详细讲述刷固件的方法。产品带电源接入仿真器，此时产品FLASH中的代码不能运行，电脑启动后极容易掉固件。

二、刷固件方法

1、JLink驱动程序下载

Segger官方网址Software Development Tools by SEGGER – The Embedded Experts。

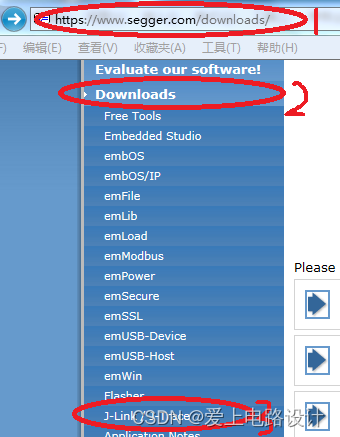

1）输入网址选择Downloads，选择J-Link/J-Trace

讯享网

----------------------

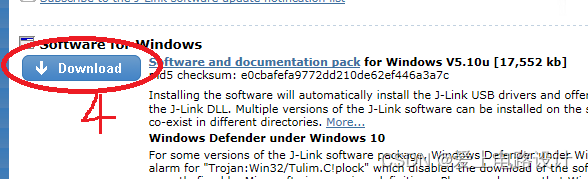

2）点Download

----------------------

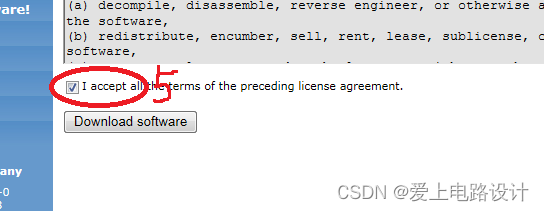

3）勾选5处

2、AT91-ISP软件下载

ATMEL官方网址http://www.atmel.com下载。

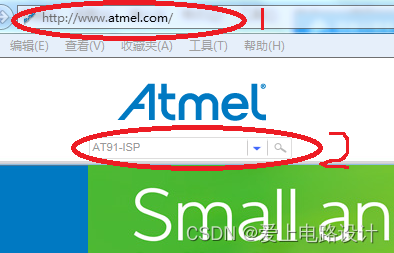

1）输入AT91-ISP搜索

----------------------

2）点Download

----------------------

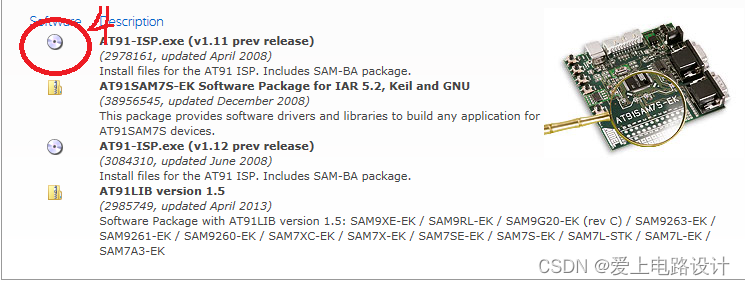

3）下拉进度条，点光盘

安装AT91-ISP.exe后，两个软件如下图所示：

3、修改原固件

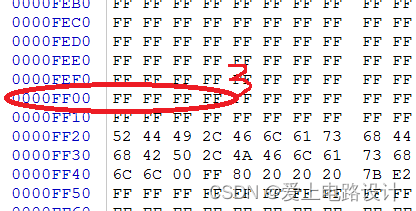

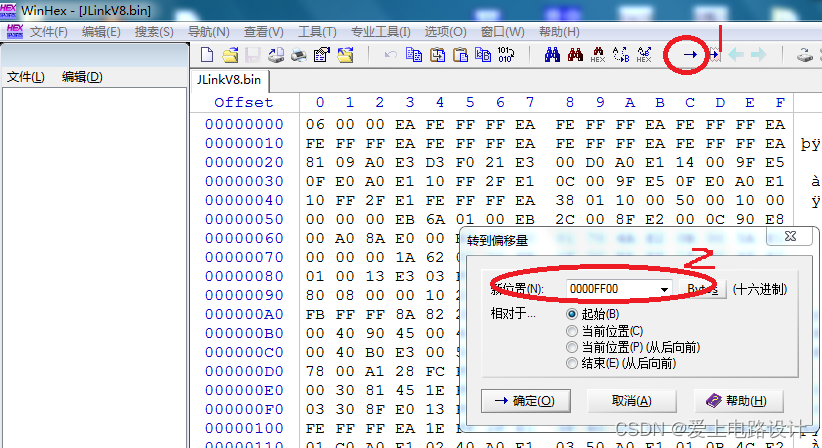

将原来V8.bin固件用Winhex打开，将0xff00为起始地址的4Bytes修改为0xFFFFFFFF，更新固件。

4、擦除芯片并进入编程模式

①打开JLINK外壳，见到JLINK内部电路如下图所示。A = ERASE B = TST

版本1的PCBA

版本2的PCBA

②使用USB线连接JLINK与PC机，以提供JLINK工作电源。
短接图中A的两个过孔约5秒。断开A位置的两个过孔的短接。然后拔掉JLINK与PC间的USB线（注意先后顺序）。

③短接图中B处的两个过孔。

④使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电(说明：请确保此过程中，图中B处一直处于可靠的短接状态)。

⑤断开图中B处的短接。上面的时间可适当加长。

5、ATMEL AT91XXXX Test Board提示

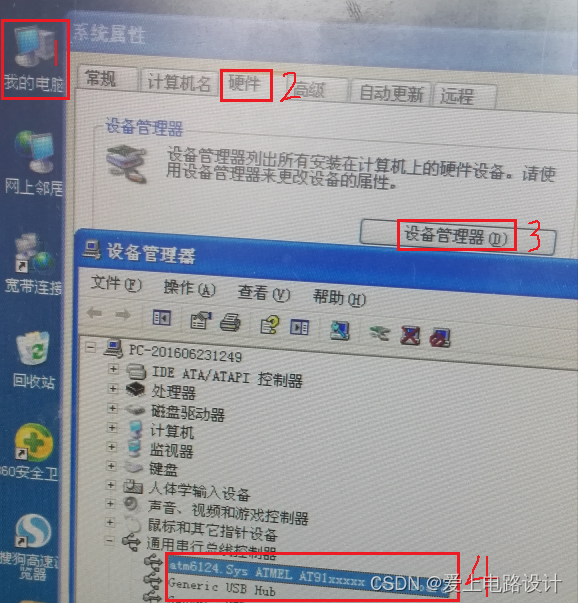

再次插上JLINK，电脑右下方会自动安装驱动。插入JLINK的USB线，此时应提示找到ATMEL AT91XXXX Test Board，一定要有这样的提示，不然第6步中的Write Flash按钮将一直是灰色无效，切记。如果不是换别的电脑试试。

6、SAM-PROG v2.4烧录软件的设置

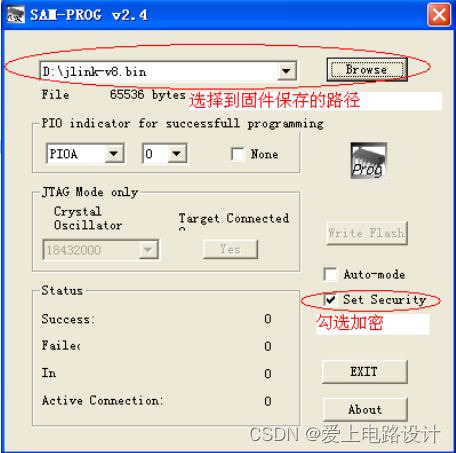

双击SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

7、通过SAM-PROG v2.4刷写固件

将JLINK通过USB线与PC机连接。此时，SAM-PROG v2.4软件中的Write Flash按钮将变为有效。(注意，先打开SAM-PROG v2.4再连接JLINK与PC机)。点击Write Flash按钮，烧录固件，待烧录完成后，Active Connection将变为1。拔掉JLINK与PC机之间的USB线。

8、通过J-Link Commander修改序列号

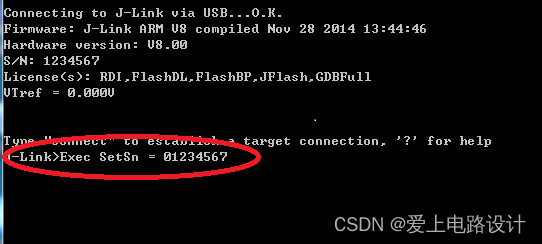

将JLINK通过USB线再次与PC机连接，打开第1步安装的JLINK驱动中的J-Link Commander，输入下面的指令“Exec SetSn = 0”回车确认即可。

若不想麻烦，可移步至：JLINK V8仿真器制作的全套资料，内容包括固件、原理图、PCB图以及下载程序等，根据资料可直接制作。

三、问题总结

1、打开KEIL下载程序时，报“发现新固件”

可以直接升级固件，没有影响。
