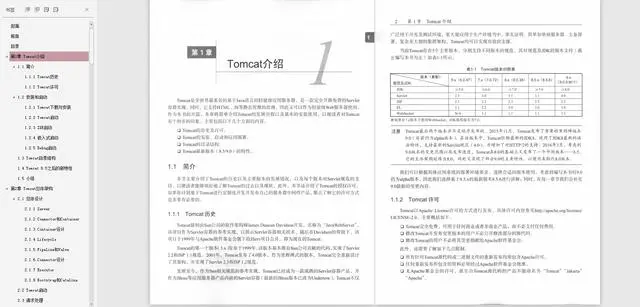

Tomcat架构解析：

讯享网

算法训练+高分宝典：

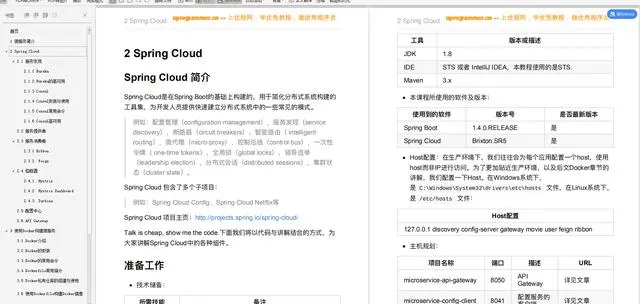

Spring Cloud+Docker微服务实战：

最后分享一波面试资料：

切莫死记硬背，小心面试官直接让你出门右拐

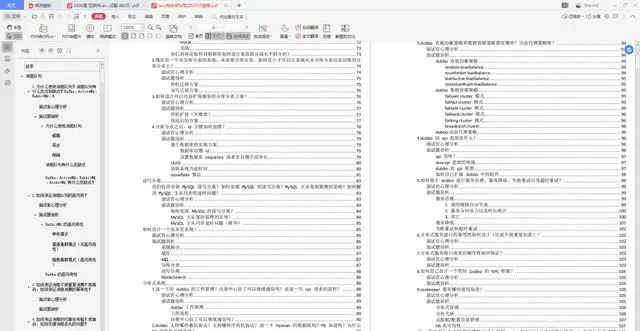

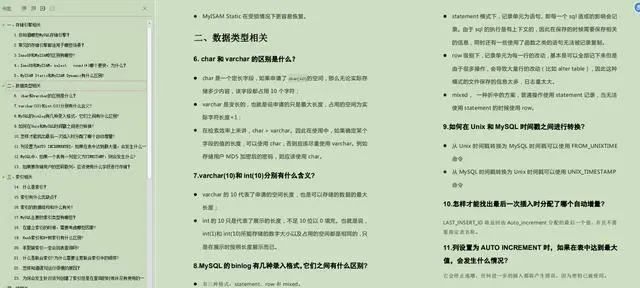

1000道互联网Java面试题：

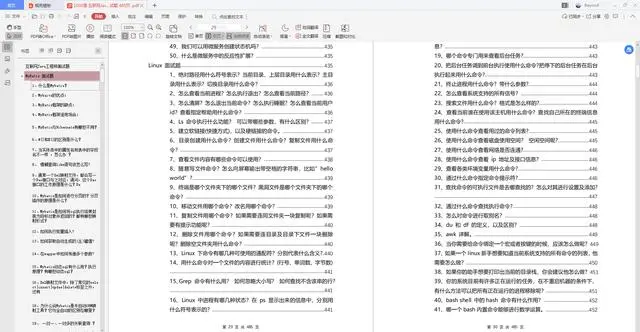

Java高级架构面试知识整理：

本文已被CODING开源项目：【一线大厂Java面试题解析+核心总结学习笔记+最新讲解视频+实战项目源码】收录

需要这份系统化的资料的朋友，可以点击这里获取

问题

当有许多受影响的行和许多辅助索引要更新时，change buffer合并可能需要几个小时，在此期间，I/O会增加，可能会导致查询效率大大降低，即使在事务提交之后，或者服务器重启之后，change buffer合并操作也会继续发生。相关阅读：Section 14.22.2, “Forcing InnoDB Recovery”

3.3、自适应哈希索引

自适应哈希索引功能由innodb_adaptive_hash_index变量启用 ，或在服务器启动时由--skip-innodb-adaptive-hash-index禁用。

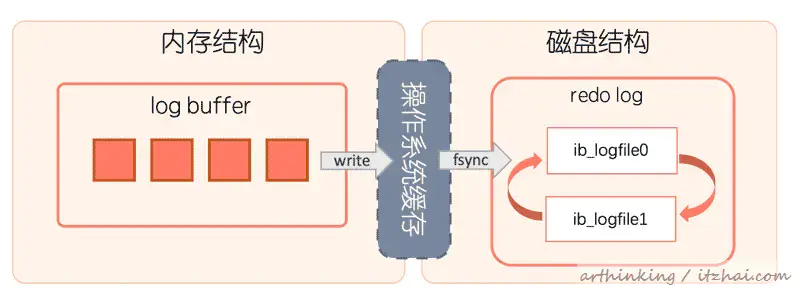

3.4、Log Buffer

log buffer(日志缓冲区)用于保存要写入磁盘上的log file(日志文件)的数据。日志缓存区的内容会定期刷新到磁盘。

日志缓冲区大小由innodb_log_buffer_size变量定义 。默认大小为16MB。较大的日志缓冲区可以让大型事务在提交之前无需将redo log写入磁盘。

如果您有更新，插入或者删除多行的事务，尝试增大日志缓冲区的大小可以节省磁盘I/O。

3.4.1、配置参数

innodb_flush_log_at_trx_commit

innodb_flush_log_at_trx_commit 变量控制如何将日志缓冲区的内容写入并刷新到磁盘。

该参数控制是否严格存储ACID还是尝试获取更高的性能，可以通过该参数获取更好的性能，但是会导致在系统崩溃的过程中导致数据丢失。

可选参数：

• 0，事务提交之后，日志只记录到log buffer中，每秒写一次日志到缓存并刷新到磁盘，尚未刷新的日志可能会丢失；
• 1，要完全符合ACID，必须使用该值，表示日志在每次事务提交时写入缓存并刷新到磁盘；
• 2，每次事务提交之后，日志写到page cache，每秒刷一次到磁盘，尚未刷新的日志可能会丢失；

innodb_flush_log_at_timeout

innodb_flush_log_at_timeout 变量控制日志刷新频率。可让您将日志刷新频率设置为*N秒（其中N*为1 ... 2700，默认值为1）

为了保证数据不丢失，请执行以下操作：

• 如果启用了binlog，则设置：sync_binlog=1;
• innodb_flush_log_at_trx_commit=1;

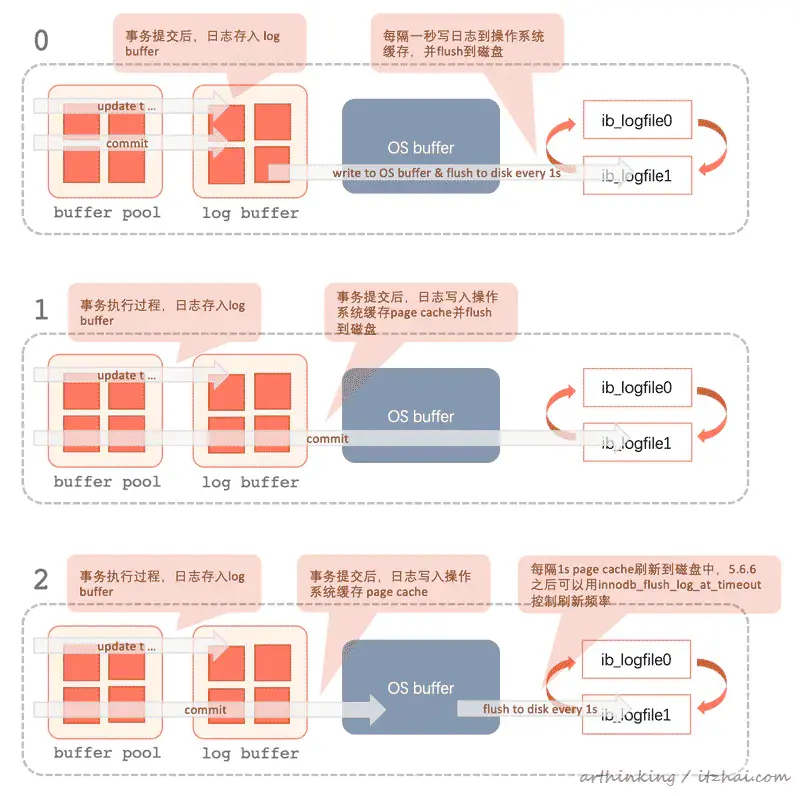

配置效果如下图所示：

3.5、表空间

一个InnoDB表及其索引可以在建在系统表空间中，或者是在一个 独立表空间 中，或在 通用表空间。

• 当innodb_file_per_table启用时，通常是将表存放在独立表空间中，这是默认配置；
• 当innodb_file_per_table禁用时，则会在系统表空间中创建表；
• 要在通用表空间中创建表，请使用 CREATE TABLE ... TABLESPACE语法。有关更多信息，请参见官方文档 14.6.3.3 General Tablespaces。

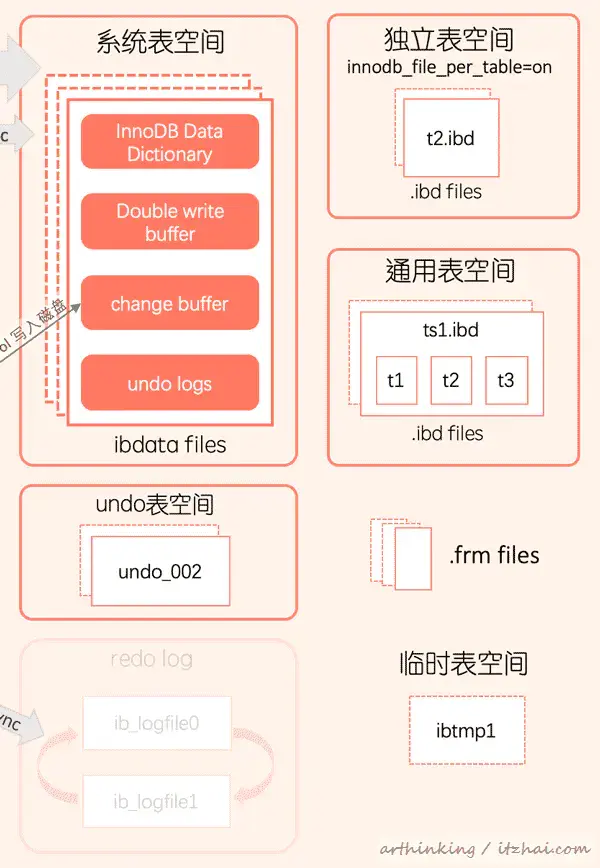

表空间概览图：

表空间涉及的文件

相关文件默认在磁盘中的innodb_data_home_dir目录下：

|- ibdata1 // 系统表空间文件
|- ibtmp1 // 默认临时表空间文件，可通过innodb_temp_data_file_path属性指定文件位置
|- test/ // 数据库文件夹
|- db.opt // test数据库配置文件，包含数据库字符集属性
|- t.frm // 数据表元数据文件，不管是使用独立表空间还是系统表空间，每个表都对应有一个
|- t.ibd // 数据库表独立表空间文件，如果使用的是独立表空间，则一个表对应一个ibd文件，否则保存在系统表空间文件中

frm文件

创建一个InnoDB表时，MySQL 在数据库目录中创建一个.frm文件。frm文件包含MySQL表的元数据(如表定义)。每个InnoDB表都有一个.frm文件。

与其他MySQL存储引擎不同， InnoDB它还在系统表空间内的自身内部数据字典中编码有关表的信息。MySQL删除表或数据库时，将删除一个或多个.frm文件以及InnoDB数据字典中的相应条目。

因此，在InnoDB中，您不能仅通过移动.frm 文件来移动表。有关移动InnoDB 表的信息，请参见官方文档14.6.1.4 Moving or Copying InnoDB Tables。

ibd文件

对于在独立表空间创建的表，还会在数据库目录中生成一个 .ibd表空间文件。

在通用表空间中创建的表在现有的常规表空间 .ibd文件中创建。常规表空间文件可以在MySQL数据目录内部或外部创建。有关更多信息，请参见官方文档14.6.3.3 General Tablespaces。

ibdata文件

系统表空间文件，在 InnoDB系统表空间中创建的表在ibdata中创建。

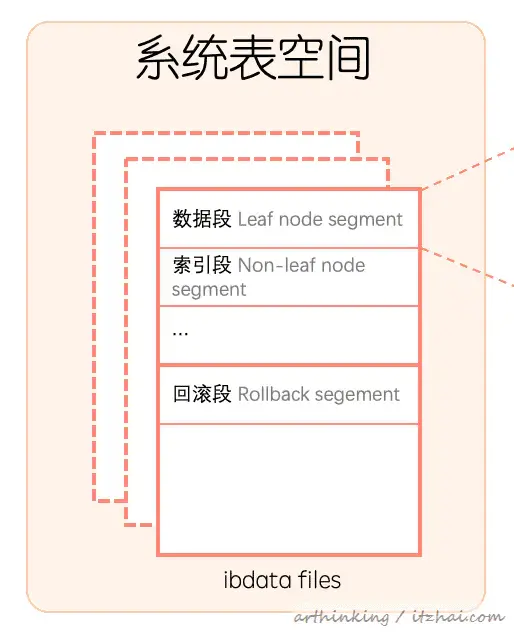

3.5.1、系统表空间

系统表空间由一个或多个数据文件(ibdata文件)组成。其中包含与InnoDB相关对象有关的元数据（InnoDB 数据字典 data dictionary），以及更改缓冲区（change buffer）， 双写缓冲区（doublewrite buffer）和撤消日志（undo logs）的存储区 。

InnoDB 如果表是在系统表空间中创建的，则系统表空间中也包含表的表数据和索引数据。

系统表空间的问题

在MySQL 5.6.7之前，默认设置是将所有InnoDB表和索引保留 在系统表空间内，这通常会导致该文件变得非常大。因为系统表空间永远不会缩小，所以如果先加载然后删除大量临时数据，则可能会出现存储问题。

在MySQL 5.7中，默认设置为 独立表空间模式，其中每个表及其相关索引存储在单独的 .ibd文件中。此默认设置使使用Barracuda文件格式的InnoDB功能更容易使用，例如表压缩，页外列的有效存储以及大索引键前缀（innodb_large_prefix）。

将所有表数据保留在系统表空间或单独的 .ibd文件中通常会对存储管理产生影响。

InnoDB在MySQL 5.7.6中引入了通用表空间^[11]，这些表空间也由.ibd文件表示 。通用表空间是使用CREATE TABLESPACE语法创建的共享表空间。它们可以在MySQL数据目录之外创建，能够容纳多个表，并支持所有行格式的表。

3.5.2、独立表空间

MySQL 5.7中，配置参数：innodb_file_per_table，默认处于启用状态，这是一个重要的配置选项，会影响InnoDB文件存储，功能的可用性和I/O特性等。

启用之后，每个表的数据和索引是存放在单独的.ibd文件中的，而不是在系统表空间的共享ibdata文件中。

优点

• 您可以更加灵活的选择数据压缩^[12]的行格式，如：
• 默认情况下（innodb_page_size=16K），前缀索引^[13]最多包含768个字节。如果开启innodb_large_prefix，且Innodb表的存储行格式为 DYNAMIC 或 COMPRESSED，则前缀索引最多可包含3072个字节，前缀索引也同样适用；
• TRUNCATE TABLE执行的更快，并且回收的空间不会继续保留，而是让操作系统使用；
• 可以在单独的存储设备上创建每表文件表空间数据文件，以进行I / O优化，空间管理或备份。请参见 14.6.1.2 Creating Tables Externally；

缺点

• 独立表空间中的未使用空间只能由同一个表使用，如果管理不当，会造成空间浪费；
• 多个表需要刷盘，只能执行多次fsync，无法合并多个表的写操作，这可能会导致更多的fsync操作总数；
• mysqld必须为每个表文件空间保留一个打开的文件句柄，如果表数量多，可能会影响性能；
• 每个表都需要自己的数据文件，需要更多的文件描述符；

即使启用了innodb_file_per_table参数，每张表空间存放的只是数据、索引和插入缓存Bitmap页，其他数据如回滚信息、插入缓冲索引页、系统事务信息、二次写缓冲等还是存放在原来的共享表空间中。

3.5.3、通用表空间

通用表空间使用CREATE TABLESPACE语法创建。

类似于系统表空间，通用表空间是共享表空间，可以存储多个表的数据。

通用表空间比独立表空间具有潜在的内存优势，服务器在表空间的生存期内将表空间元数据保留在内存中。一个通用表空间通常可以存放多个表数据，消耗更少的表空间元数据内存。

数据文件可以放置在MySQL数据目录或独立于MySQL数据目录。

3.5.4、undo表空间

undo表空间包含undo log。

innodb_rollback_segments变量定义分配给每个撤消表空间的回滚段的数量。

undo log可以存储在一个或多个undo表空间中，而不是系统表空间中。

在默认配置中，撤消日志位于系统表空间中。SSD存储更适合undo log的I/O模式，为此，可以把undo log存放在有别于系统表空间的ssd硬盘中。

innodb_undo_tablespaces 配置选项控制undo表空间的数量。

3.5.5、临时表空间

由用户创建的非压缩临时表和磁盘内部临时表是在共享临时表空间中创建的。

innodb_temp_data_file_path 配置选项指定零时表空间文件的路径，如果未指定，则默认在 innodb_data_home_dir目录中创建一个略大于12MB 的自动扩展数据文件ibtmp1 。

使用ROW_FORMAT=COMPRESSED属性创建的压缩临时表，是在独立表空间中的临时文件目录中创建的 。

服务启动的时候创建临时表空间，关闭的时候销毁临时表空间。如果临时表空间创建失败，则意味着服务启动失败。

3.6、InnoDB底层逻辑存储结构

在介绍索引之前，我们有必要了解一下InnoDB底层的逻辑存储结构，因为索引是基于这个底层逻辑存储结构创建的。截止到目前，我们所展示的都仅仅是物理磁盘中的逻辑视图，接下来我们就来看看底层的视图。

3.6.1、ibd文件组织结构

现在我们打开一个表空间ibd文件，看看里面都是如何组织数据的？

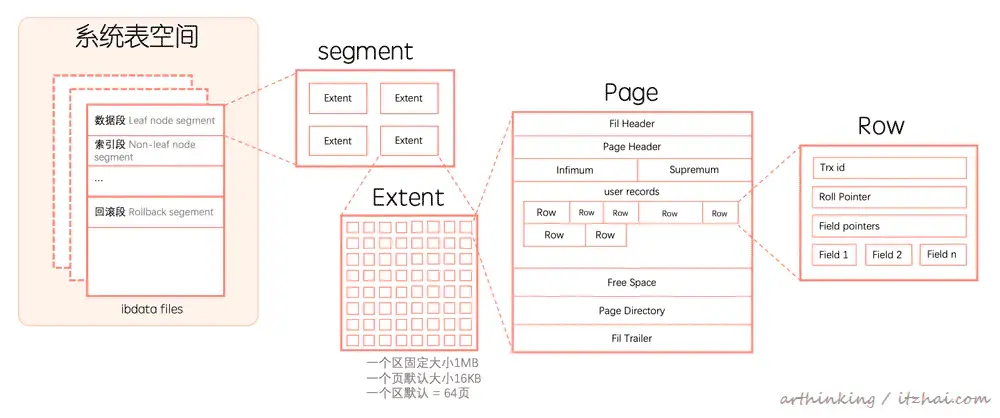

如下图，表空间由段(segment)、区(extent)、页(page)组成。

InnoDB最小的存储单位是页，默认每个页大小是16k。

而InnoDB存储引擎是面向行的(row-oriented)，数据按行进行存放，每个页规定最多允许存放的行数=16k/2 - 200，即7992行。

段：如数据段、索引段、回滚段等。InnoDB存储引擎是B+树索引组织的，所以数据即索引，索引即数据。B+树的叶子节点存储的都是数据段的数据。

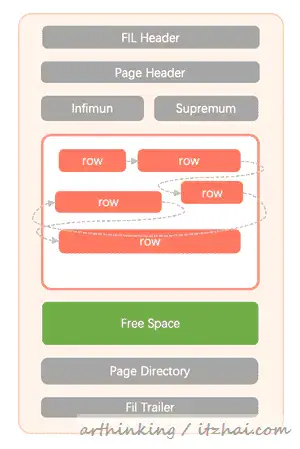

3.6.2、数据页结构^[14]

名称	占用空间	描述
Fil Header	38 byte	页的基本信息，如所属表空间，上一页和下一页指针。
Page Header	56 byte	数据页专有的相关信息
Infimun + Supremum	26 byte	两个虚拟的行记录，用于限定记录的边界
User Records	动态分配	实际存储的行记录内容
Free Space	动态调整	尚未使用的页空间
Page Directory	动态调整	页中某些记录的相对位置
Fil Trailer	8 byte	校验页是否完整

关于Infimun和Supremum：首次创建索引时，InnoDB会在根页面中自动设置一个最小记录和一个最高记录，并且永远不会删除它们。最低记录和最高记录可以视为索引页开销的一部分。最初，它们都存在于根页面上，但是随着索引的增长，最低记录将存在于第一或最低叶子页上，最高记录将出现在最后或最大关键字页上。

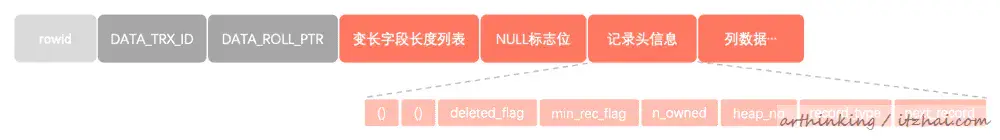

3.6.3、行记录结构描述^[15]

先来讲讲Compact行记录格式，Compact是MySQL5.0引入的，设计目标是高效的存储数据，让一个页能够存放更多的数据，从而实现更快的B+树查找。

名称	描述
变长字段长度列表	字段大小最多用2个字节表示，也就是最多限制长度：2^16=65535个字节；字段大小小于255字节，则用1个字节表示；
NULL标志位	记录该行哪些位置的字段是null值
记录头信息	记录头信息信息，固定占用5个字节
列1数据	实际的列数据，NULL不占用该部分的空间
列2数据
…

记录头用于将连续的记录链接在一起，并用于行级锁定。

每行数据除了用户定义的列外，还有两个隐藏列：

• 6个字节的事务ID列；
• 7个字节的回滚指针列；
• 如果InnoDB没有指定主键，还会增加一个6个字节的rowid列；

而记录头信息包^[16]含如下内容：

名称	大小(bit)	描述
()	1	未知
()	1	未知
deleted_flag	1	该行是否已被删除
min_rec_flag	1	如果该记录是预定义的最小记录，则为1
n_owned	4	该记录拥有的记录数
heap_no	13	索引堆中该条记录的排序号
record_type	3	记录类型：000 普通，001 B+树节点指针，010 Infimum，011 Supremum，1xx 保留
next_record	16	指向页中下一条记录

更详细的页结构参考官网：22.2 InnoDB Page Structure

更详细的行结构参考官网：22.1 InnoDB Record Structure

更详细的行格式参考官网：14.11 InnoDB Row Formats

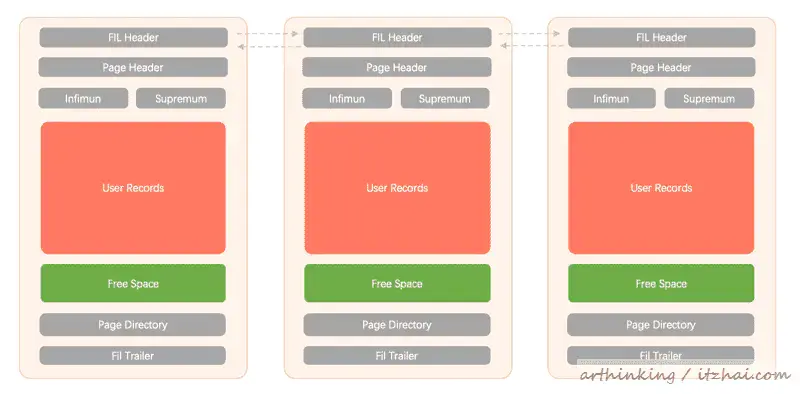

根据以上格式，可以得出数据页内的记录组织方式：

3.6.3.1、MySQL中varchar最大长度是多少

上面表格描述我们知道，一个字段最长限制是65535个字节，这是存储长度的限制。

而MySQL中对存储是有限制的，具体参考：8.4.7 Limits on Table Column Count and Row Size

• MySQL对每个表有4096列的硬限制，但是对于给定的表，有效最大值可能会更少；
• MySQL表的每行行最大限制为65,535字节，这是逻辑的限制；实际存储的时候，表的物理最大行大小略小于页面的一半。如果一行的长度少于一页的一半，则所有行都将存储在本地页面内。如果它超过一页的一半，那么将选择可变长度列用于外部页外存储，直到该行大小控制在半页之内为止。

而实际能够存储的字符是跟编码有关的。

背景知识：

• MySQL 4.0版本以下，varchar(10)，代表10个字节，如果存放UTF8汉字，那么只能存3个（每个汉字3字节）；
• MySQL 5.0版本以上，varchar(10)，指的是10个字符，无论存放的是数字、字母还是UTF8汉字（每个汉字3字节），都可以存放10个，最大大小是65532字节；

因此，Mysql5根据编码不同,存储大小也不同。

那么假设我们使用的是utf8编码，那么每个字符最多占用3个字节，也就是最多定义varchar(21845)个字符，如果是ascii编码，一个字符相当于一个字节，最多定义varchar(65535)个字符，下面我们验证下。

我们尝试创建一个这样的字段：

CREATE TABLE t10 ( id int(11) NOT NULL,
a int(11) NOT NULL,
PRIMARY KEY (id)
) ENGINE=InnoDB CHARSET=ascii ROW_FORMAT=Compact;

alter table t10 add str varchar(21845) DEFAULT NULL;

alter table t10 add str varchar(65535) DEFAULT NULL;

发现提示这个错误：

mysql> alter table t10 add str varchar(65535) DEFAULT NULL;
ERROR 1118 (42000): Row size too large. The maximum row size for the used table type, not counting BLOBs, is 65535. This includes storage overhead, check the manual. You have to change some columns to TEXT or BLOBs

原因是按照以上的行格式介绍，变长字段长度列表记录也需要占用空间，占用2个字节，另外这里是允许为空字段，在8位之内，所以NULL标志位占用1个字节，所以我们总共可以存储的字符数是：

65535 - 2 - 2 - 4 - 4=65534

其中 -2 个字节表示变长字段列表，-1表示NULL标志位，两个-4表示两个int类型字段占用大小

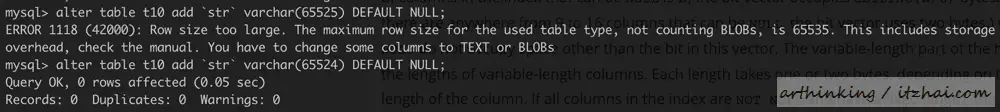

所以实际上能够容纳的varchar大小为：65524，我们验证下：

3.6.3.2、行记录超过页大小如何存储

MySQL表的内部表示具有65,535字节的最大行大小限制。InnoDB 对于4KB，8KB，16KB和32KB innodb_page_size 设置，表的最大行大小（适用于本地存储在数据库页面内的数据）略小于页面的一半 。如果包含 可变长度列的InnoDB 行超过最大行大小，那么将选择可变长度列用于外部页外存储。

可变长度列由于太长而无法容纳在B树页面上，这个时候会把可变长度列存储在单独分配的磁盘页面上，这些页面称为溢出页面，这些列称为页外列。页外列的值存储在由溢出页面构成的单链接列表中。

InnoDB存储引擎支持四种行格式：REDUNDANT，COMPACT， DYNAMIC，和COMPRESSED。不同的行格式，对溢出的阈值和处理方式有所区别，详细参考：14.11 InnoDB Row Formats。

COMPACT行格式处理方式

使用COMPACT行格式的表将前768个字节的变长列值（VARCHAR， VARBINARY和 BLOB和 TEXT类型）存储在B树节点内的索引记录中，其余的存储在溢出页上。

如果列的值等于或小于768个字节，则不使用溢出页，因此可以节省一些I / O。

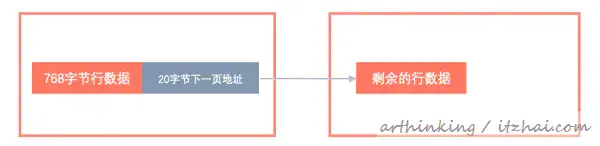

如果查过了768个字节，那么会按照如下方式进行存储：

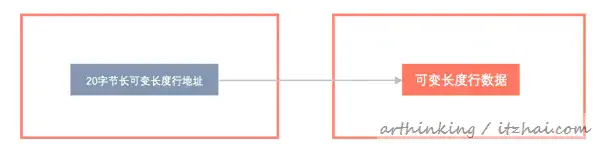

DYNAMIC行格式处理方式

DYNAMIC行格式提供与COMPACT行格式相同的存储特性，但改进了超长可变长度列的存储能力和支持大索引键前缀。

InnoDB 可以完全在页外存储过长的可变长度列值（针对 VARCHAR， VARBINARY和 BLOB和 TEXT类型），而聚集索引记录仅包含指向溢出页的20字节指针。大于或等于768字节的固定长度字段被编码为可变长度字段。

表中大字段引发的问题

如果一个表中有过多的可变长度大字段，导致一行记录太长，而整个时候使用的是COMPACT行格式，那么就可能会插入数据报错。

如，页面大小事16k，根据前面描述我们知道，MySQL限制一页最少要存储两行数据，如果很多可变长度大字段，在使用COMPACT的情况下，仍然会把大字段的前面768个字节存在索引页中，可以算出最多支持的大字段：1024 * 16 / 2 / 768 = 10.67，那么超过10个可变长度大字段就会插入失败了。

这个时候可以把row format改为：DYNAMIC。

3.7、索引

前面我们了解了InnoDB底层的存储结构，即：以B+树的方式组织数据页。另外了解了数据页中的数据行的存储方式。

而构建B+树索引的时候必须要选定一个或者多个字段作为索引的值，如果索引选择的是主键，那么我们就称为聚集索引，否则就是二级索引。

为什么MySQL使用B+树？

• 哈希表虽然可以提供O(1)的单行数据操作性能，但却不能很好的支持排序和范围查找，会导致全表扫描；
• B树可以再非叶子节点存储数据，但是这可能会导致查询连续数据的时候增加更多的I/O操作；
• 而B+树数据都存放在叶子节点，叶子节点通过指针相互连接，可以减少顺序遍历时产生的额外随机I/O

更新详细解释: 为什么 MySQL 使用 B+ 树^[17]

3.7.1、聚集索引

了解到上面的底层逻辑存储结构之后，我们进一步来看看InnoDB是怎么通过B+树来组织存储数据的。

首先来介绍下聚集索引。

聚集索引

主键索引的InnoDB术语。

下面我们创建一张测试表，并插入数据，来构造一颗B+树：

CREATE TABLE t20 (
id int NOT NULL,
a int NOT NULL,
b int,
c int,
PRIMARY KEY (id)
) ENGINE=InnoDB;

insert into t20 values(20, 1, 2, 1);
insert into t20 values(40, 1, 2, 5);
insert into t20 values(30, 3, 2, 4);
insert into t20 values(50, 3, 6, 2);
insert into t20 values(10, 1, 1, 1);

可以看到，虽然我们是id乱序插入的，但是插入之后查出来的确是排序好的：

这个排序就是B+索引树构建的。

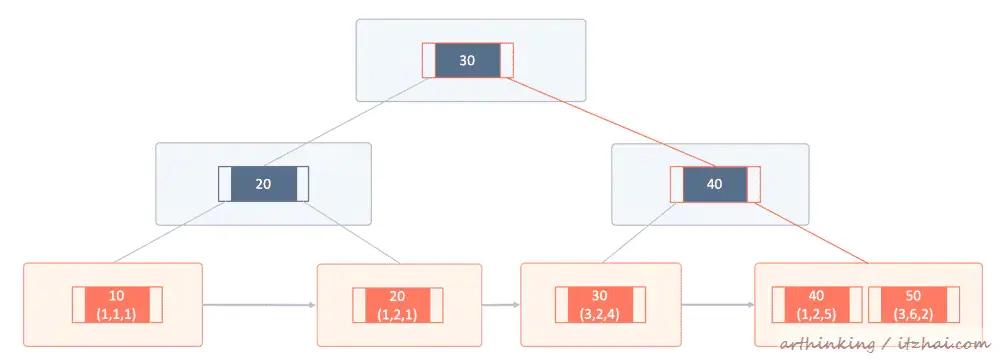

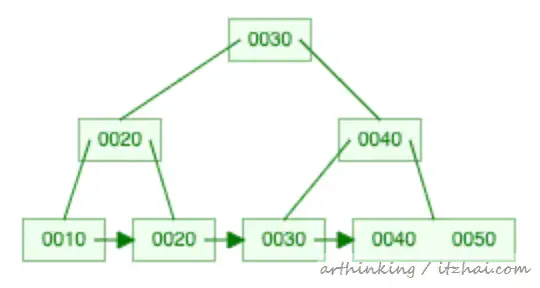

我们可以通过这个在线的动态演示工具来看看B+树的构造过程，最终结果如下：

实际存放在数据库中的模型因页面大小不一样而有所不同，这里为了简化模型，我们按照B+树的通用模型来解释数据的存储结构。

类似的，我们的数据也是这种组织形式的，该B+树中，我们以主键为索引进行构建，并且把完整的记录存到对应的页下面：

其中蓝色的是索引页，橙色的是数据页。

每个页的大小默认为16k，如果插入新的数据行，这个时候就要申请新的数据页了，然后挪动部分数据过去，重新调整B+树，这个过程称为页分裂，这个过程会影响性能。

相反的，如果InnoDB索引页的填充因子下降到之下MERGE_THRESHOLD，默认情况下为50％（如果未指定），则InnoDB尝试收缩索引树以释放页面。

自增主键的插入是递增顺序插入的，每次添加记录都是追加的，不涉及到记录的挪动，不会触发叶子节点的分裂，而一般业务字段做主键，往往都不是有序插入的，写成本比较高，所以我们更倾向于使用自增字段作为主键。

聚集索引注意事项

• 当在表上面定义了PRIMARY KEY之后，InnoDB会把它作为聚集索引。为此，为你的每个表定义一个PRIMARY KEY。如果没有唯一并且非空的字段或者一组列，那么请添加一个自增列；
• 如果您没有为表定义PRIMARY KEY，则MySQL会找到第一个不带null值的UNIQUE索引，并其用作聚集索引；
• 如果表没有PRIMARY KEY或没有合适的UNIQUE索引，则InnoDB 内部会生成一个隐藏的聚集索引GEN_CLUST_INDEX，作为行ID，行ID是一个6字节的字段，随着数据的插入而自增。

聚集索引查找

根据索引进行查找id=50的记录，如下图，沿着B+树一直往下寻找，最终找到第四页，然后把该页加载到buffer pool中，在缓存中遍历对比查找，由于里面的行记录是顺序组织的，所以很快就可以定位到记录了。

3.7.2、辅助索引

除了聚集索引之外的所有索引都称为辅助索引(二级索引)。在InnoDB中，辅助索引中每个记录都包含该行的主键列以及为辅助索引指定的列。

在辅助索引中查找到记录，可以得到记录的主键索引ID，然后可以通过这个主键索引ID去聚集索引中搜索具体的记录，这个过程称为回表操作。

如果主键较长，则辅助索引将使用更多空间，因此具有短的主键是有利的。

下面我们给刚刚的表添加一个组合联合索引

– 添加多一个字段
alter table t20 add column d varchar(20) not null default ‘’;
– 添加一个联合索引
alter table t20 add index idx_abc(a, b, c);

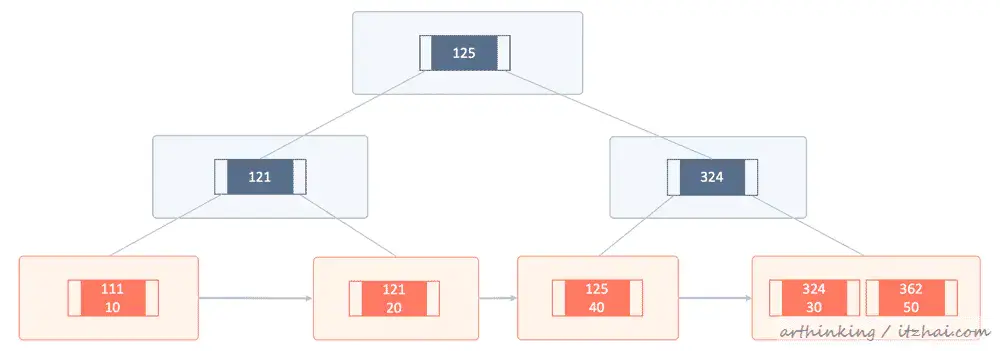

添加之后组合索引B+树如下，其中索引key为abc三个字段的组合，索引存储的记录为主键ID：

覆盖索引(Using index)

InnoDB存储引擎支持覆盖索引，即从辅助索引中就可以得到查询的记录，而不需要回表去查询聚集索引中的记录，从而减少大量的IO操作。下面的查询既是用到了覆盖索引 idx_abc：

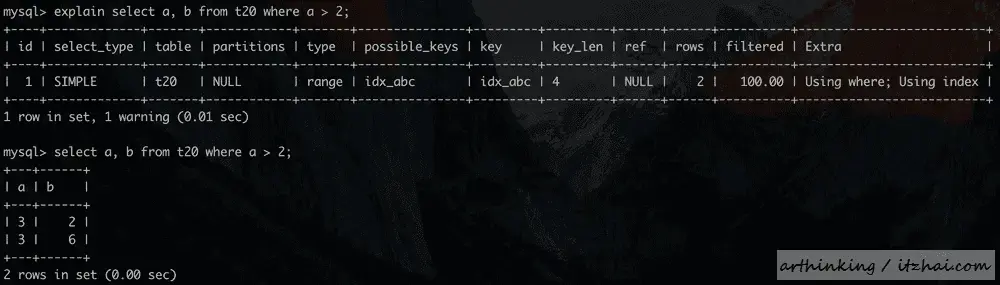

select a, b from t20 where a > 2;

执行结果如下：

可以发现，Extra这一列提示Using index，使用到了覆盖索引，扫描的行数为2。注意：这里的扫描行数指的是MySQL执行器从引擎取到两条记录，引擎内部可能会遍历到多条记录进行条件比较。

最左匹配原则

由于InnoDB索引式B+树构建的，因此可以利用索引的“最左前缀”来定位记录。

也就是说，不仅仅是用到索引的全部定义字段会走索引，只要满足最左前缀，就可以利用索引来加速检索。这个最左前缀可以是联合索引的最左n个字段。

索引条件下推(Using index condition)

索引条件下推 Index Condition Pushdown (ICP)，是针对MySQL使用索引从表中检索行的情况的一种优化。

为什么叫下推呢，就是在满足要求的情况下，把索引的条件丢给存储引擎去判断，而不是把完整的记录传回MySQL Server层去判断。

ICP支持range, ref, eq_ref, 和 ref_or_null类型的查找，支持MyISAM和InnoDB存储引擎。

不能将引用子查询的条件下推，触发条件不能下推。详细规则参考：Index Condition Pushdown

如果不使用ICP，则存储引擎将遍历索引以在聚集索引中定位行，并将结果返回给MySQL Server层，MySQL Server层继续根据WHERE条件进行筛选行。

启用ICP后，如果WHERE可以仅使用索引中的列来评估部分条件，则MySQL Server层会将这部分条件压入WHERE条件下降到存储引擎。然后，存储引擎通过使用索引条目来判断索引条件，在满足条件的情况下，才回表去查找记录返回给MySQL Server层。

ICP的目标是减少回表扫描的行数，从而减少I / O操作。对于InnoDB表，ICP仅用于二级索引。

使用索引下推的时候，执行计划中的Extra会提示：Using index condition，而不是Using index，因为必须回表查询整行数据。Using index代表使用到了覆盖索引。

3.8、InnoDB Data Directory

InnoDB数据字典(Data Directory)存放于系统表空间中，主要包含元数据，用于追踪表、索引、表字段等信息。由于历史的原因，InnoDB数据字典中的元数据与.frm文件中的元数据重复了。

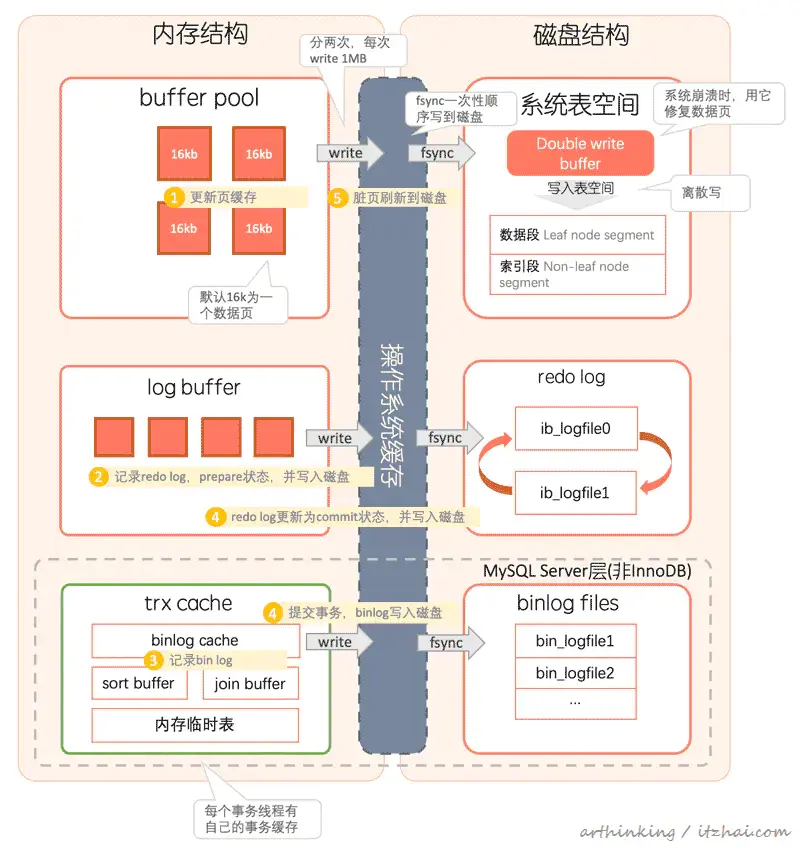

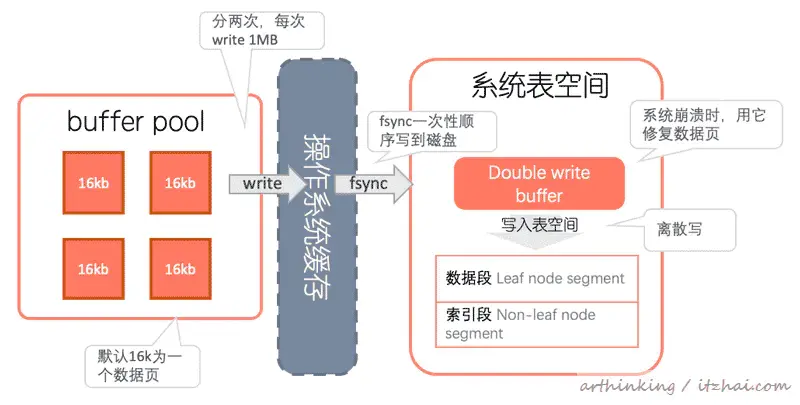

3.9、Doublewrite Buffer

双写缓冲区(Doublewrite Buffer)是一个存储区，是InnoDB在tablespace上的128个页（2个区），大小是2MB^[18]。

版本区别：在MySQL 8.0.20之前，doublewrite缓冲区存储区位于InnoDB系统表空间中。从MySQL 8.0.20开始，doublewrite缓冲区存储区位于doublewrite文件中。

本文基于MySQL 5.7编写。

操作系统写文件是以4KB为单位的，那么每写一个InnoDB的page到磁盘上，操作系统需要写4个块。如果写入4个块的过程中出现系统崩溃，那么会导致16K的数据只有一部分写是成功的，这种情况下就是partial page write（部分页写入）问题。

InnoDB这个时候是没法通过redo log来恢复的，因为这个时候页面的Fil Trailer（Fil Trailer 主要存放FIL_PAGE_END_LSN，主要包含页面校验和以及最后的事务）中的数据是有问题的。

为此，每当InnoDB将页面写入到数据文件中的适当位置之前，都会首先将其写入双写缓冲区。只有将缓冲区安全地刷新到磁盘后，InnoDB才会将页面写入最终的数据文件。

如果在页面写入过程中发生操作系统或者mysqld进程崩溃，则InnoDB可以在崩溃恢复期间从双写缓冲区中找到页面的完好副本用于恢复。恢复时，InnoDB扫描双写缓冲区，并为缓冲区中的每个有效页面检查数据文件中的页面是否完整。

如果系统表空间文件（“ ibdata文件 ”）位于支持原子写的Fusion-io设备上，则自动禁用双写缓冲，并且将Fusion-io原子写用于所有数据文件。

3.10、Redo Log

重做日志(Redo Log)主要适用于数据库的崩溃恢复，用于实现数据的完整性。

重做日志由两部分组成：

• 重做日志缓冲区 Log Buffer；

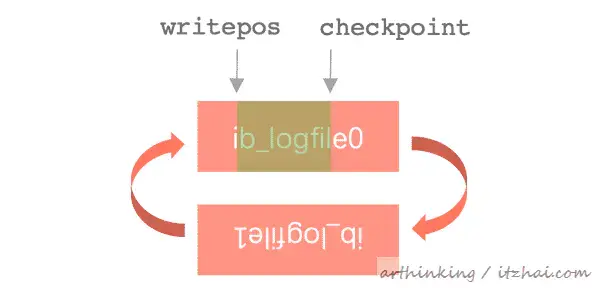

• 重做日志文件，重做日志文件在磁盘上由两个名为ib_logfile0和ib_logfile1的物理文件表示。

为了实现数据完整性，在脏页刷新到磁盘之前，必须先把重做日志写入到磁盘。除了数据页，聚集索引、辅助索引以及Undo Log都需要记录重做日志。

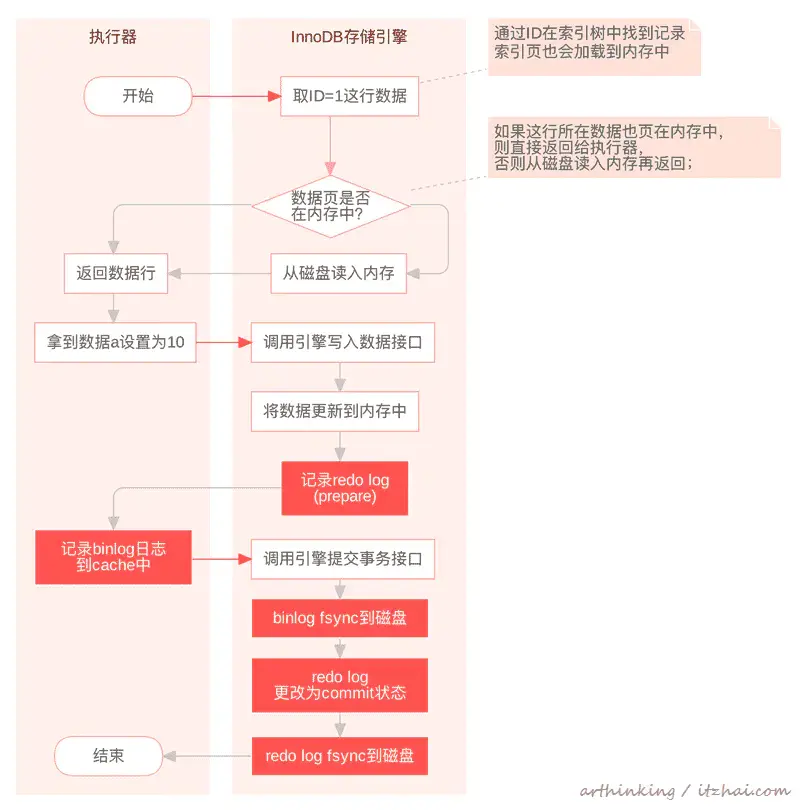

3.10.1、Redo Log在事务中的写入时机

在事务中，除了写Redo log，还需要写binlog，为此，我们先来简单介绍下binlog。

3.10.1.1、binlog

全写：Binary Log，二进制log。二进制日志是一组日志文件。其中包含有关对MySQL服务器实例进行的数据修改的信息。

Redo Log是InnoDB引擎特有的，而binlog是MySQL的Server层实现的，所有引擎都可以使用。

Redo Log的文件是循环写的，空间会用完，binlog日志是追加写的，不会覆盖以前的日志。

binlog主要的目的：

• 主从同步，主服务器将二进制日志中包含的事件发送到从服务器，从服务器执行这些事件，以保持和主服务器相同的数据更改；
• 某些数据恢复操作需要使用二进制日志，还原到某一个备份点。

binlog主要是用于主从同步和数据恢复，Redo Log主要是用于实现事务数据的完整性，让InnoDB具有不会丢失数据的能力，又称为crash-safe。

binlog日志的两种记录形式：

• 基于SQL的日志记录：事件包含产生数据更改(插入，新增，删除)的SQL语句；
• 基于行的日志记录：时间描述对单个行的更改。

混合日志记录默认情况下使用基于语句的日志记录，但根据需要自动切换到基于行的日志记录。

3.10.1.2、Redo Log在事务中的写入时机

简单的介绍完binlog，我们再来看看Redo Log的写入流程。

假设我们这里执行一条sql

update t20 set a=10 where id=1;

执行流程如下：

3.10.2、如何保证数据不丢失

前面我们介绍Log Buffer的时候，提到过，为了保证数据不丢失，我们需要执行以下操作：

• 如果启用了binlog，则设置：sync_binlog=1;
• innodb_flush_log_at_trx_commit=1;

• sync_binlog=0：表示每次提交事务都只 write，不 fsync；
• sync_binlog=1：表示每次提交事务都会执行 fsync；
• sync_binlog=N(N>1) ：表示每次提交事务都 write，但累积 N 个事务后才 fsync。

这两个的作用相当于在上面的流程最后一步，提交事务接口返回Server层之前，把binlog cache和log buffer都fsync到磁盘中了，这样就保证了数据的落盘，不会丢失，即使奔溃了，也可以通过binlog和redo log恢复数据相关流程如下：

在磁盘和内存中的处理流程如下面编号所示：

其中第四步log buffer持久化到磁盘的时机为：

• log buffer占用的空间即将达到innodb_log_buffer_size一半的时候，后台线程主动写盘；
• InnoDB后台有个线程，每隔1秒会把log buffer刷到磁盘；
• 由于log buffer是所有线程共享的，当其他事务线程提交时也会导致已写入log buffer但还未提交的事务的redo log一起刷新到磁盘

其中第五步：脏页刷新到磁盘的时机为：

• 系统内存不足，需要淘汰脏页的时候，要把脏页同步回磁盘；
• MySQL空闲的时候；
• MySQL正常关闭的时候，会把脏页flush到磁盘。

参数innodb_max_dirty_pages_pct是脏页比例上限，默认值是 75%。

为什么第二步 redo log prepare状态也要写磁盘？

因为这里先写了，才能确保在把binlog写到磁盘后崩溃，能够恢复数据：如果判断到redo log是prepare状态，那么查看是否存XID对应的binlog，如果存在，则表示事务成功提交，需要用prepare状态的redo log进行恢复。

这样即使崩溃了，也可以通过redo log来进行恢复了，恢复流程如下：

Redo Log是循环写的，如下图:

• writepos记录了当前写的位置，一边写位置一边往前推进，当writepos与checkpoint重叠的时候就表示logfile写满了，绿色部分表示是空闲的空间，红色部分是写了redo log的空间；
• checkpoint处标识了当前的LSN，每当系统崩溃重启，都会从当前checkpoint这个位置执行重做日志，根据重做日志逐个确认数据页是否没问题，有问题就通过redo log进行修复。

LSN Log Sequence Number的缩写。代表日志序列号。在InnoDB中，LSN占用8个字节，单调递增，LSN的含义：

• 重做日志写入的总量；
• checkpoint的位置；
• 页的版本；

除了重做日志中有LSN，每个页的头部也是有存储了该页的LSN，我们前面介绍页面格式的时候有介绍过。

在页中LSN表示该页最后刷新时LSN的大小。^[19]

3.11、Undo Logs

上面说的redo log记录了事务的行为，可以通过其对页进行重做操作，但是食物有时候需要进行回滚，这时候就需要undo log了。^[20]

关于Undo Log的存储：InnoDB中有回滚段(rollback segment)，每个回滚段记录1024个undo log segment，在每个undo log segment段中进行申请undo页。系统表空间偏移量为5的页记录了所有的rollback segment header所在的页。

3.11.1、undo log的格式

根据行为不同分为两种：

insert undo log

insert undo log：只对事务本身可见，所以insert undo log在事务提交后可直接删除，无需执行purge操作；

insert undo log主要记录了：

next	记录下一个undo log的位置
type_cmpl	undo的类型：insert or update
*undo_no	记录事务的ID
*table_id	记录表对象
*len1, col1	记录列和值
*len2, col2	记录列和值
…	…
start	记录undo log的开始位置

假设在事务1001中，执行以下sql，t20的table_id为10：

insert into t20(id, a, b, c, d) values(12, 2, 3, 1, “init”)

那么对应会生成一条undo log：

总结

本文从基础到高级再到实战，由浅入深，把MySQL讲的清清楚楚，明明白白，这应该是我目前为止看到过最好的有关MySQL的学习笔记了，我相信如果你把这份笔记认真看完后，无论是工作中碰到的问题还是被面试官问到的问题都能迎刃而解！

MySQL50道高频面试题整理：

本文已被CODING开源项目：【一线大厂Java面试题解析+核心总结学习笔记+最新讲解视频+实战项目源码】收录

需要这份系统化的资料的朋友，可以点击这里获取

记录表对象 |
| *len1, col1 | 记录列和值 |
| *len2, col2 | 记录列和值 |
| … | … |
| start | 记录undo log的开始位置 |

假设在事务1001中，执行以下sql，t20的table_id为10：

insert into t20(id, a, b, c, d) values(12, 2, 3, 1, “init”)

那么对应会生成一条undo log：

[外链图片转存中…(img-wm8hscA6-06)]

总结

本文从基础到高级再到实战，由浅入深，把MySQL讲的清清楚楚，明明白白，这应该是我目前为止看到过最好的有关MySQL的学习笔记了，我相信如果你把这份笔记认真看完后，无论是工作中碰到的问题还是被面试官问到的问题都能迎刃而解！

MySQL50道高频面试题整理：

[外链图片转存中…(img-g6lxU8xd-07)]

本文已被CODING开源项目：【一线大厂Java面试题解析+核心总结学习笔记+最新讲解视频+实战项目源码】收录

需要这份系统化的资料的朋友，可以点击这里获取
