概述

本文是对资深游戏AI工程师Troy Humphreys所撰写的《Exploring HTN Planners through Example》一文关于HTN概念和原理部分的解读。在此基础上，笔者又自己绘制了一些示意图，希望能用一种通俗易懂的方式来帮助读者对核心概念和原理的理解。

正文

引入

我们试图解决的问题是【行为选择】，众多我们所熟知的算法都是为了解决这一问题的，比如有限状态机FSM，行为树BT，神经网络NN，规划器Planners。

本文将介绍的解决方案属于Planners的一种，叫做分层任务网络 (Hierarchical Task Networks, HTN)，它将待解决问题作为输入，将能解决该问题的一系列行动步骤作为输出。

HTN的特点是，它可以用非常高层次和抽象的方式来描述待解决的问题，比如“像一个城市居民一样行动”。然后在规划过程中，HTN会把高层次的任务逐步地分解为更多更小的低层次任务，最终达到可具体执行的层次。

HTN的组成部分

这边放一张我自己画的图。

讯享网
简单来说，就是Planner根据Domain和World States，来输出一个Plan。Domain是需要解决的问题，World States是当前系统的状态。

World States由可以被两个不同的数据源更新。一个是外部数据源，HTN通过Sensors来感知外部数据的变化，并对应地改变World States。而Task Results更像是“内部”的数据，因为Task是包含于Planner给出的Plan中的，这些Task被实际执行后，所产生的效果也会对World States产生更新。

世界状态World States

World States是一组属性，智能体必须依靠这些属性的信息才能够给出合理的推理结果。事实上，World States是对问题的边界限定，系统中可能有着众多的数据项，但是如果某个数据项与当前需要决策的问题无关，那么它就不属于World States。

在HTN中，World States的值使用抽象的值表达，比如近战攻击: EEnemyRange.MeleeRange，而不是使用具体实际值，比如：10。因为World States仅用于提供给Planner做决策使用，它必须能够被Planner理解。

传感器Sensors

之前已经提到，Sensors用于感知外部的变化。比如你在给一个怪兽开发AI系统，怪兽的行动需要依赖于观察附近有没有房子，那么如果奥特曼打爆了一座房子，那么这个变化对怪兽的AI系统来说是一种外部变化，需要由Sensors来感知到。Sensors在感知到信息之后，需要将其加工，从而对World States施加对应的变化，比如：附近房屋数量 - 1

任务Task

在HTN架构中，Task分为两种，一种叫做原始任务（Primitive Tasks），另一种叫做复合任务（Compound Tasks）。原始任务是可以被实际执行的具体任务，而复合任务是抽象的，还不能被实际执行的任务。之前我们举过一个例子，叫做“像一个城市居民一样行动”，这是个复合任务，因为如果你不对其进行拆解的话，你实际上不清楚具体要做哪些事情，它没有办法被直接实际执行。

原始任务Primitive Tasks

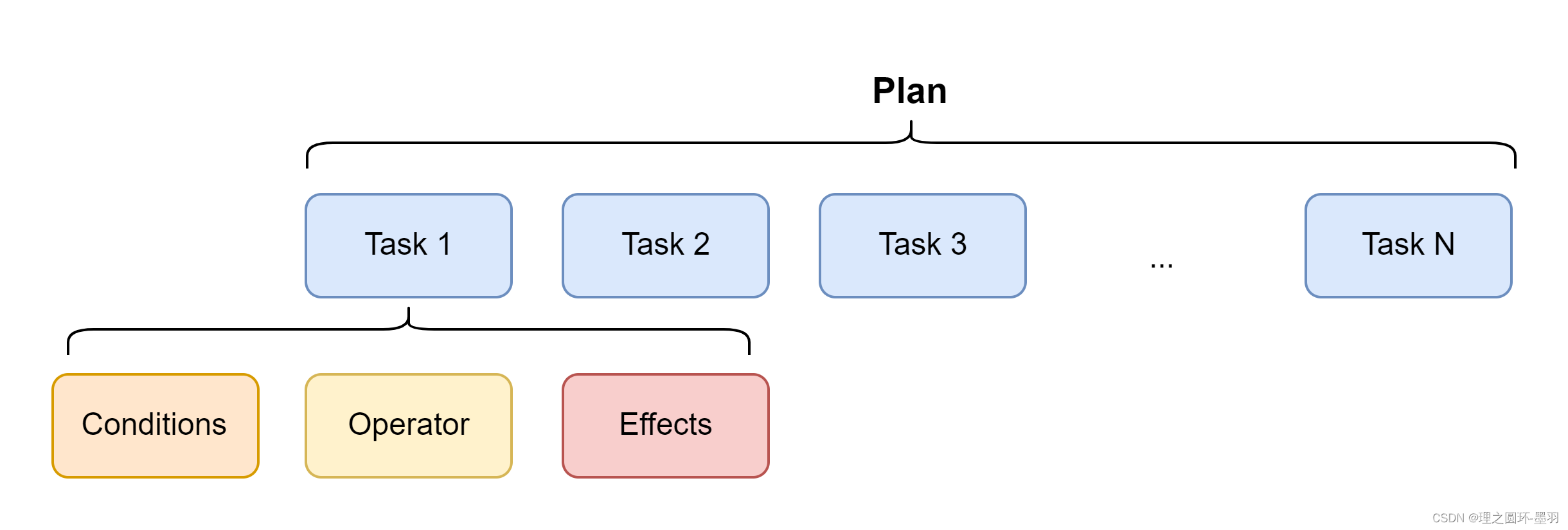

计划Plan是由一系列原始任务组成的。当我们在说Plan这个词的时候，我们实际想得到的就是一连串的行动，”先执行A行动，再执行B行动，最后执行C行动”。所以对Planner来说，它的工作其实就是去找这样一个原始任务的列表。

原始任务又由3个要素组成，条件Conditions，操作Operator，效果Effects。
当Planner给出Plan之后，会将Plan交给Plan Runner，由Plan Runner负责执行。只有当Conditions被满足时，该原始任务才能够被执行，Operator指的是具体的行为，比如MoveTo(position)，Effects指的是该任务成功执行后产生的效果，特指对World States产生的影响。

原始任务[任务名称(参数1, 参数2, ...)] 条件[条件1, 条件2, ...] // 可选的 操作[操作名称(参数1, 参数2, ...)] 效果[世界状态的变化] // 可选的

复合任务Compound Tasks

先前我们已经简单介绍了复合任务，并且我已经提到“拆解”这个词。直觉上来说，如果我们要从复合任务出发，找到可被执行的原始任务，所使用的方式就是对任务进行拆解。

要“执行”一个复合任务，可以有多种方法Method备选，Planner根据各种方法所需要满足的条件来选择使用何种方法，随后将这个复合任务拆解为该方法下的子任务，子任务可以是原始任务，也可以是复合任务。

复合任务实际上只是方法Method和子任务Subtasks的概念容器，它在概念上帮助我们理解HTN的工作原理，不具有其他实际效果。

讯享网复合任务[任务名称(参数1, 参数2, ...)] 方法1[条件1, 条件2, ...] 子任务[子任务1(参数1, 参数2, ...), 子任务2(参数1, 参数2, ...), ...] 方法2[条件1, 条件2, ...] 子任务[子任务1(参数1, 参数2, ...), 子任务2(参数1, 参数2, ...), ...]

域Domain

域包含了由复合任务和原始任务所组成的整个任务层次架构，代表了智能体在各种条件下所能够执行的所有方法和行动。

此处是一个原文中Domain的例子：

Compound Task [BeTrunkThumper] Method [WsCanSeeEnemy == true] Subtasks [NavigateToEnemy(), DoTrunkSlam()] Method [true] Subtasks [ChooseBridgeToCheck(), NavigateToBridge(), CheckBridge()] Primitive Task [DoTrunkSlam] Operator [AnimatedAttackOperator(TrunkSlamAnimName)] Primitive Task [NavigateToEnemy] Operator [NavigateToOperator(EnemyLocRef)] Effects [WsLocation = EnemyLocRef] Primitive Task [ChooseBridgeToCheck] Operator [ChooseBridgeToCheckOperator] Primitive Task [NavigateToBridge] Operator [NavigateToOperator(NextBridgeLocRef)] Effects [WsLocation = NextBridgeLocRef] Primitive Task [CheckBridge] Operator [CheckBridgeOperator(SearchAnimName)]

整体架构

了解了上述所有概念和原理后，我们再回过头来查看原文中给出的HTN系统架构图。主要是，我一开始看这个图的时候，感觉不太好理解，在逐渐阅读后续内容后，才逐渐理解了各个部分的含义，现在大家看完之前的一些概念，再来理解这个图的时候，应该就比较好懂了。

从右往左读，Sensors和Task的Effects共同影响了World States，Domain中包含了所有可选用的Task，和World States信息一起提供给Planner，由Planner给出Plan交给Plan Runner去执行。而Plan其实就是一系列可执行的Primitive Tasks。

Planner工作原理

Planner在需要输出一个计划时工作，那么我们在哪些时间节点需要输出一个计划？

答案是3个时间点：当智能体成功完成或失败退出当前计划时、当智能体当前没有待执行的计划时、当Sensors改变了World States时。

那么Planner怎么去找到满足要求的Plan呢？接下来我们就来看看HTN的核心算法。

讯享网WorkingWS = CurrentWorldState // 复制一份当前的WorldStates TasksToProcess.Push(RootTask) // 把根任务推到待处理任务栈里 // 只要待处理任务栈里还存在待处理的Task，就一直执行后续循环 while TasksToProcess.NotEmpty { CurrentTask = TasksToProcess.Pop() if CurrentTask.Type == CompoundTask { // 根据当前WorldStates选一个合适的Method SatisfiedMethod = CurrentTask.FindSatisfiedMethod(WorkingWS) if SatisfiedMethod != null { // 分解并记录当前复合任务 RecordDecompositionOfTask(CurrentTask, FinalPlan, DecompHistory) // 把这个复合任务的子任务推到待处理任务栈里 TasksToProcess.InsertTop(SatisfiedMethod.SubTasks) } else { // 回滚到上一次复合任务分解前 RestoreToLastDecomposedTask() } } else//Primitive Task { if PrimitiveConditionMet(CurrentTask) { // 执行本原始任务的效果 // 将效果施加到用于决策的WorldStates副本中，而不是WorldStates原始数据。 WorkingWS.ApplyEffects(CurrentTask.Effects) // 将任务推到FinalPlan队列中 FinalPlan.PushBack(CurrentTask) } else { // 回滚到上一次复合任务分解前 RestoreToLastDecomposedTask() } } }

大部分环节我都配了注释，有两点想多说一下。

第一点是关于复合任务分解的，复合任务分解时需要记录进DecompHistory数据结构中，用于后续回滚时使用。

HTN本质上是深度有限搜索，如果在当前这个分支上找不到任何继续向下搜索的路径时，就会表现为：1. 复合任务没有任何满足条件的方法；2. 原始任务不满足前置条件。那么此时说明这个分支已经“无路可走了”，要回滚到上一个复合任务被分解之前，再去选择其他分支。

第二点是关于WorkingWS.ApplyEffects(CurrentTask.Effects)这行代码的。此时我们做的事情是已经选定了这个原始任务放入最终的计划之中，那么在实际执行时，执行完这个任务后，它的Effects将改变WorldStates，也就是这个Plan后续的Tasks必须要能够满足被本Task改变过后的WorldStates。因此我们在规划的过程中必须预先模拟这个影响，去对我们复制出来的WorldStates的副本做出相应改变，并在此基础上去寻找后续的计划部分。我们也不应该将影响施加到真实的WorldStates中，因为此时Task还没有真正被执行。

小结

写本文主要是笔者学习过程的记录，加深对HTN框架的理解和认识，如果能够帮助到读者，那就更是锦上添花、荣幸之至了。

之后会继续解读原文中给出的开发案例，以及实际去写一些实验代码来进一步研究HTN。
