Cadence学习三：如何快速的建立artwork层？
注：本文章是我在学习cadence17.4的总结，任何人不得商用，如有侵权，请联系我删除，谢谢。
问题描述：每个PCB设计再导出Gerber的时候都要设置artwork层，这样比较麻烦，将介绍一种快速建立artwork的方法。（需要一个建立好的artwork 的PCB文件）
解决方法：

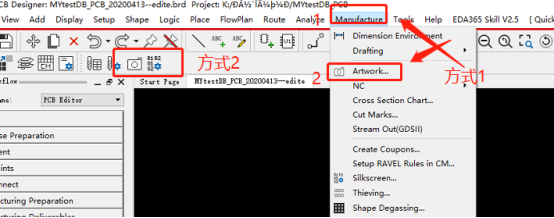

1、打开一个建立好artwork的PCB文件，如下图：选择工具栏artwork或者菜单栏图形。
2、在maufacture ->artwork在弹窗中选择film control。选择select all（所有建立好的层都会被选中），然后在选中的某一层上面右键选择save all checked。保存成功，在弹窗下方A处会显示save film steup file：FILM_STEUP.txt。至此，就导出了建立好的artwork数据，默认保存在导出时打开PCB所在的文件夹下面。

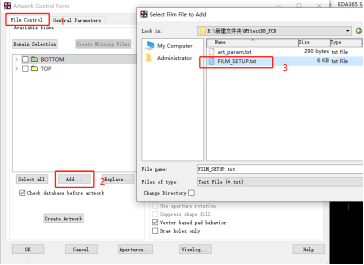

3、打开未建立好artwork的PCB文件，重复步骤1打开film control窗口，然后点击add选择刚才保存的FILM_STEUP.txt文件，再点击open就可以导入了。剩下的就是检查artwork是否有错（重点，一定检查曾是否正确）。
