PPPoE建立协商过程

Discovery：（4个部分）

Session-PPPoE会话阶段（2部分）都是单播发送

Terminate：结束会话

PPPoE报文

PPPoE的两种拨号方式

共享DCC

轮询DCC

PPPoE是以太网上的点对点协议，PPPoE采用客户端-服务器（C/S）方式，将点对点协议（PPP）封装在以太网框架上的一种网络隧道技术，在以太网上提供点对点的连接。可以使以太网中的多台主机连接到远端的宽带接入服务器。

PPPoE建立协商过程

讯享网

Discovery：（4个部分）

广播PADI（PPPoE Active Discovery Initial）：

包含客户端想要得到的服务信息类型

单播PADO（PPPoE Active Discovery Offer）：

有服务端可以提供PPPoE服务就会回复

单播PADR （PPPoE Active Discovery Request）：

客户端向最先收到的PADO所对应的服务器作为自己的PPPoE服务器，发送PADR

单播PADS（Session-confirmation）：

PPPoE Server会产生一个唯一的会话ID，标识和PPPoE Client的这个会话，将会话ID通过PADS发送给客户端

完成Discover阶段后，双方都知道PPPoE的会话ID和对方的以太网地址，他们共同确定了唯一的PPPoE会话

Session-PPPoE会话阶段（2部分）都是单播发送

PPP协商：LCP、PAP/CHAP、NCP协商三个阶段（详见PPP协商讲解）

PPP数据传输：PPP协商成功后，可以承载PPP数据报文

Terminate：结束会话

客户端和服务端都可以通过发送PADT来结束会话

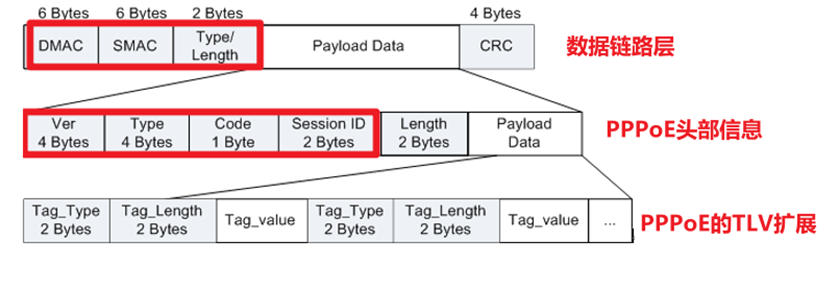

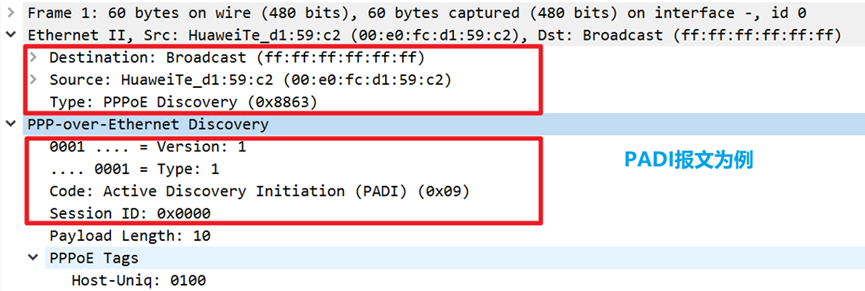

PPPoE报文

DMAC----------目的MAC地址（PADI消息为广播）

SMAC----------源MAC地址

Type/Length-----链路直接封装的协议（0X8863表示Discovery阶段，0X8864表示Session阶段）

Version------PPPoE版本，必须为0x01

Type--------PPPoE类型，必须为0x01

Code-------消息类型（0x09表示PADI 、0x07表示PADO 、0x19表示PADR、0x65表示PADS、Session阶段的所有消息都有0x00标识）

Session ID---一个网络字节的无符号值，与以太网的Source_address和Destination_address一起定义一个PPPoE会话

PPPoE的两种拨号方式

轮询DCC——适用于物理链路较多，连接情况复杂的大中型站点

共享DCC——适用于可用链路较少，但连接需求较多的中小型站点

PPPoE术语

DCC ：拨号控制中心，当路由器作为PPPoE Client时，DCC通过按需拨号的功能，为用户节省费用

物理接口：实际存在的物理接口（例如Serial接口）

Dialer接口：为了配置DCC参数而设置的逻辑接口（可以将Dialer绑定到物理接口，使得物理接口继承Dialer接口的配置信息）

拨号接口：继续PPPoE拨号的接口，可以是Dialer接口，也可以是绑定了Dialer接口的物理接口

共享DCC

特点

一个Dialer接口可以绑定到多个物理接口上，一个物理接口也可以绑定多个Dialer接口

一个Dialer接口只可以配置一个呼叫目的地址

物理接口只可以通过绑定Dialer接口继承DCC参数，不可以直接配置DCC参数

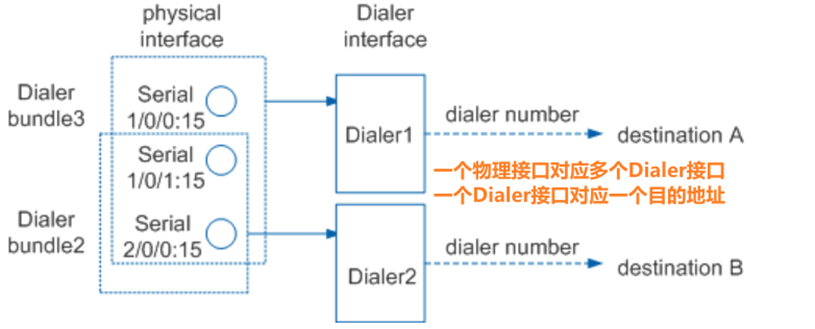

物理接口和Dialer接口的对应关系

PPPoE Client客户端主要配置

华为设备配置

interface Dialer1  link-protocol ppp  ip address ppp-negotiate 通过pppoe获取地址  dialer user AR2       使能共享DCC，并设置Dialer接口对应的对端用户名（此用户名的作用时标识，不用于验证，所以可随意） 共享DCC中，当Dialer接口封装PPP协议时，将利用PPP协商得到的对端用户名决定接收呼叫时的Dialer接口  dialer bundle 1    指定共享DCC的Dialer接口使用的dialer bundle（通过此将物理接口和dialer关联起来）  dialer-group 1    绑定dialer-rule 1，此拨号接口允许通过所有IPv4报文 dialer-rule  dialer-rule 1 ip permit 配置某个拨号访问组（dialer-group）对应的拨号访问控制列表，指定引发DCC的触发条件（此处表示所有报文都可以触发DCC；缺省也是所有报文都可以触发） 最后将Dialer接口与物理接口绑定

讯享网

PPPoE---共享DCC实验配置_静下心来敲木鱼的博客-CSDN博客

轮询DCC

特点

一个Dialer接口可以绑定到多个物理接口上，一个物理接口只可以绑定一个Dialer接口

一个Dialer接口可以配置一个或多个呼叫目的地址

物理接口可以通过绑定Dialer接口继承DCC参数，也可以直接配置DCC参数

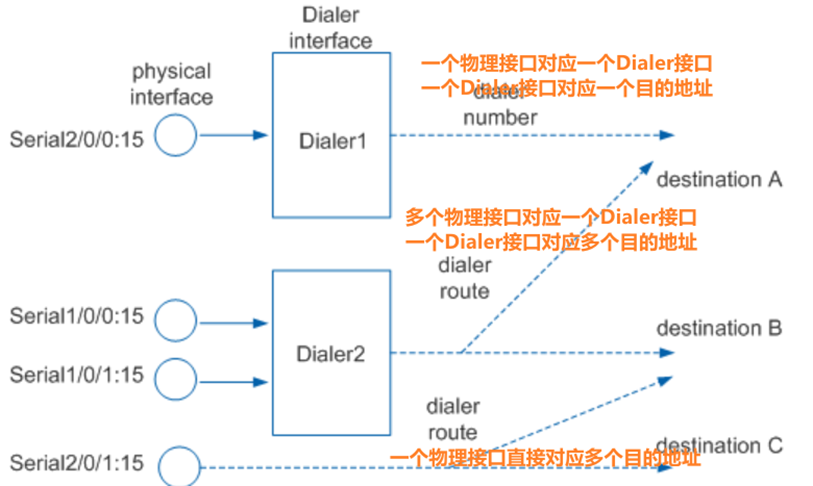

物理接口和Dialer接口的对应关系

PPPoE Client客户端主要配置

华为设备配置
讯享网interface Dialer1  link-protocol ppp  ip address ppp-negotiate  dialer enable-circular       开启轮询DCC模式  dialer-group 1  dialer route ip 10.0.23.2 user huawei AR2 interface g0/0/0 表示从g0/0/0口呼叫10.0.23.2，使用的用户名为huawei，拨号串为AR2 dialer-rule  dialer-rule 1 ip permit  配置某个拨号访问组对应的拨号访问控制列表，指定引发DCC的触发条件 最后将Dialer接口与物理接口绑定
