知识记载：学习海康SDK的二次开发（C++）

话题

最近，学习SDK的开发和使用。但是，对SDK这一块并不熟悉，于是上网搜索资料，但是很多资料都没有讲述的很详细，甚至有很多的都是复制粘贴。同样的问题同样的回答。网上的大佬似乎觉得这个十分的简单，没有详细的说明，直接让新手去看demo示例，就连海康的开发文档都是让读者自己去看示例。（我比较笨）这个我还真不懂。弄了好久，最后还是乖乖的去看示例了。
现在看完示例并完成了制作，回来把经历写一下。放在网上提供参考一下。（注：所有的代码都是从demo示例中copy，只是加上了自己的理解，让人更加容易弄懂）

环境

实现步骤（一）

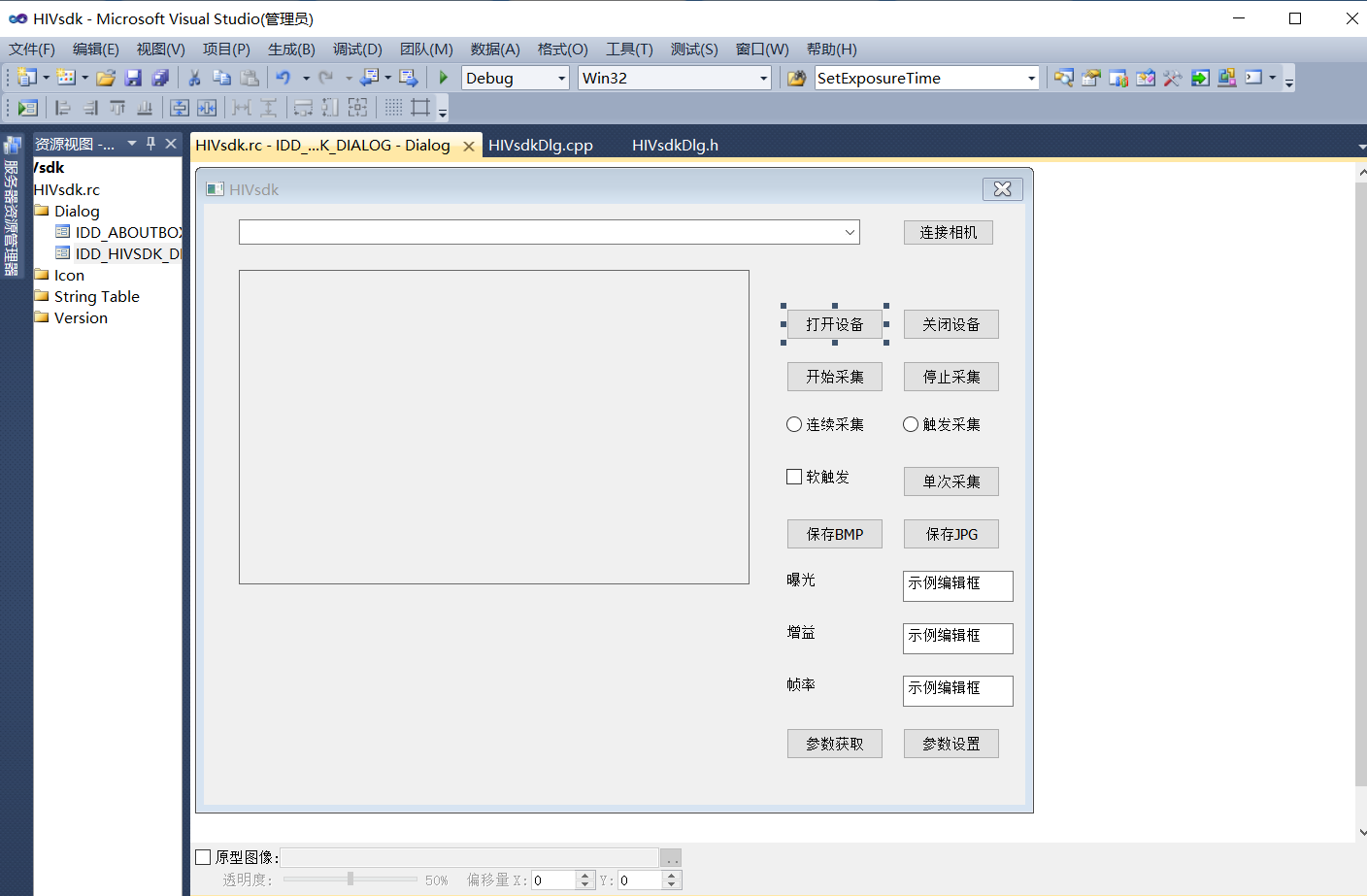

首先创建一个MFC工程，直接根据示例给出的样子设置界面（界面因为懒，没有排版，能看就行）

讯享网

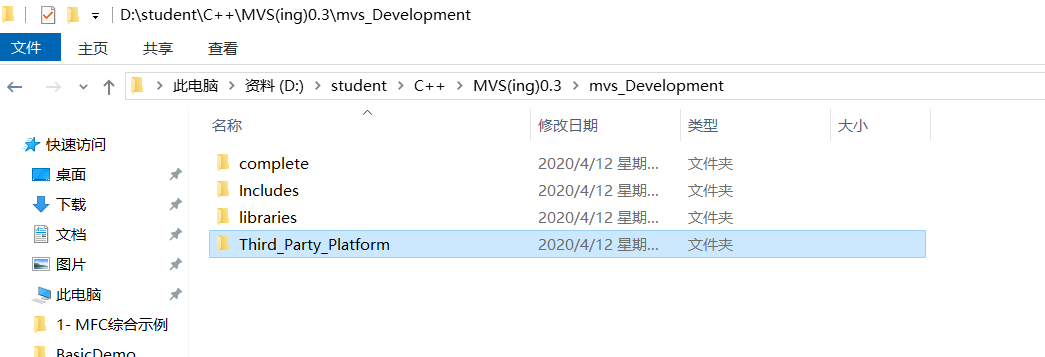

然后设置配置属性，配置属性中的文件在MVS目录下，MVS目录下有个文件为Development，也就是开发者目录，里面有SDK开发所需要的东西。对于此次开发有用的东西，只有Includes、Libraries文件夹以及DLL：MvCameraControl.Net.dll，为了方便。直接将这几样东西复制到编程的目录下：

complete里面是我放的成品，也就是MVS自带的示例。只是为了方便查看，不必再去MVS目录下找它而已。不必理会，Third_Party_Platform是第一次做的时候，担心缺失环境，又冲MVS当中将其他的DLL文件考过来，而最后证明出，它也是用不到的。

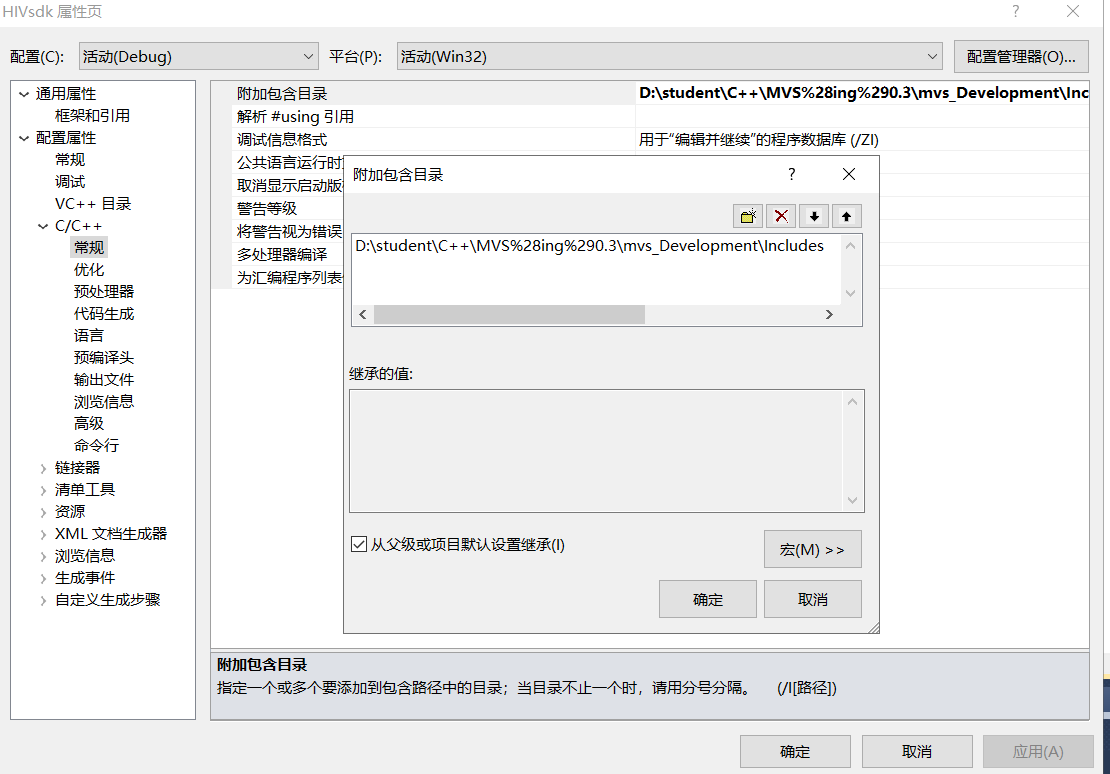

附加目录，也就是刚复制过来的includes目录

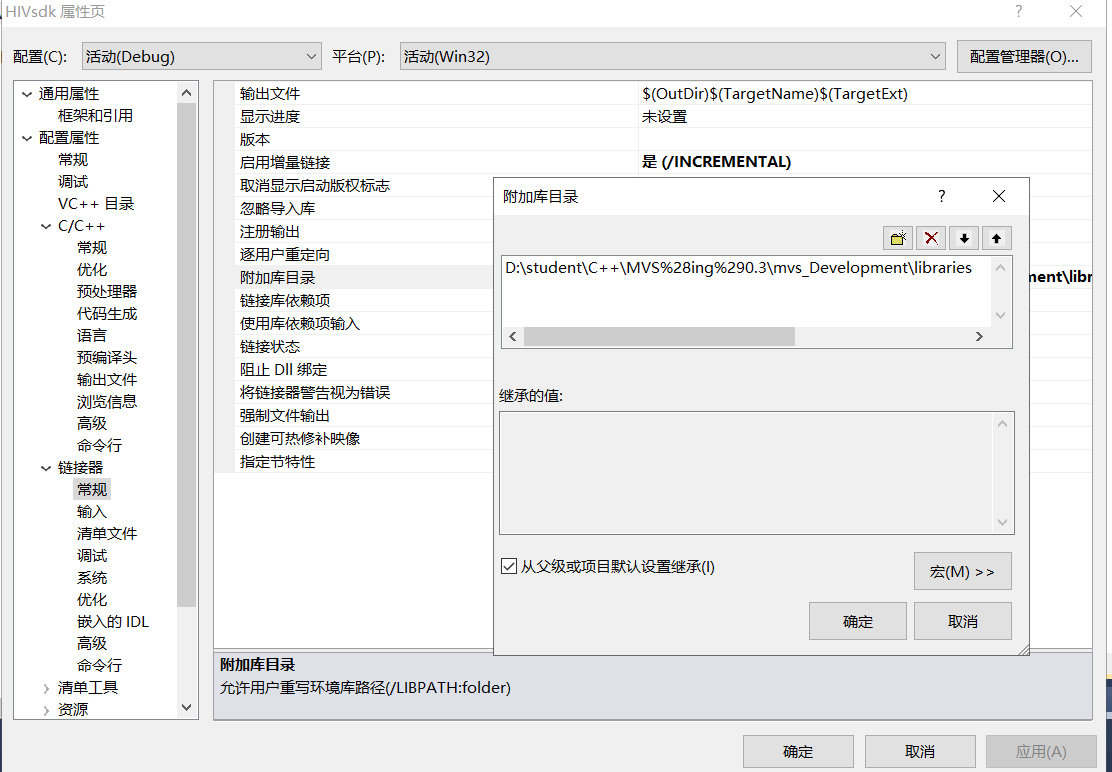

附加库目录

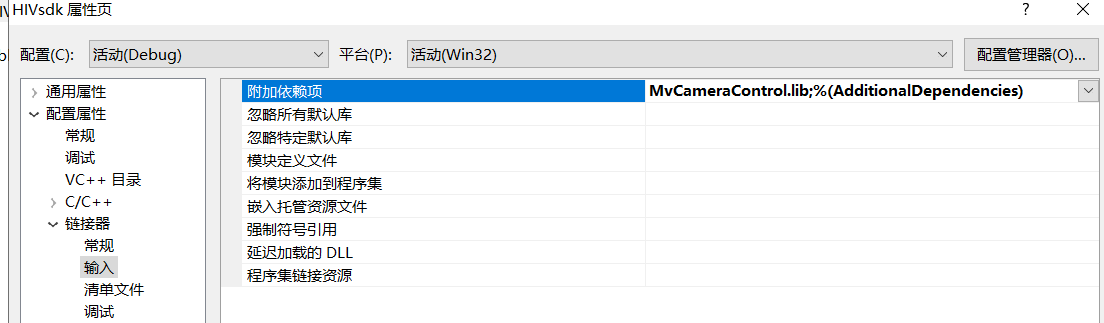

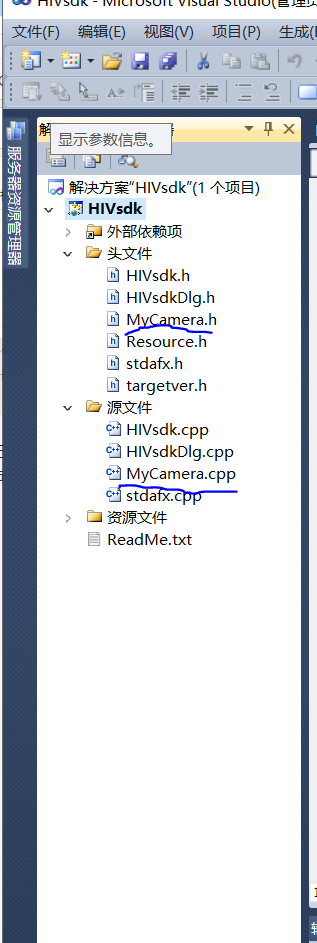

最后加上附加依赖项，因为还需要MyCamera.h和MyCamera.cpp。这个是MVS已经自带的。不必再去修改，直接从MVS目录下复制到创建程序的目录下即可。然后在VS2010中添加即可

至此，准备工作做完。

实现步骤（二）.h篇

首先打开头文件HIVsdkDlg.h，除了之前已有的代码，根据示例添加两个宏定义
#define STATUS_ERROR -1
#define IMAGE_NAME_LEN 64
然后添加每一个控件的变量。在后面的代码中需要用到

private: //打开关闭设备 CButton m_OpenSak; //在MFC添加变量，打开设备 CButton m_CloseSdk; //在MFC添加变量，关闭设备 //图像采集 CButton m_Start; //在MFC中添加变量，开始采集 CButton m_End; //在MFC中添加变量，停止采集 CButton m_single; //在MFC中添加变量，单次触发一次 CButton m_soft; //在MFC中添加变量，软触发选择 bool m_bSoftWare; //判断 //保存图片 CButton m_bmp; //在MFC中添加变量，保存为bmp图片 CButton m_jpg; //在MFC中添加变量，保存为jpg图片 //参数设置 CButton m_obtain; //在MFC中添加变量，参数获取 CButton m_set; //在MFC中添加变量，参数设置 //设置曝光、增益、帧率 double exposure_sdk; CEdit m_exposure; //在MFC中添加变量，曝光 double gain_sdk; CEdit m_gain; //在 MFC中添加变量，增益 double frame_sdk; CEdit m_frame; //在MFC中添加变量，帧率 //下拉框，IP CComboBox m_userID; int user_sdk; private: //最开始的初始化（所有的初始化） int DisplayWindow(void); //对话框初始化 int EnableSdk(BOOL blsCamera); //启动（ void ShowErrorMsg(CString csMessage,int nErrorNum); //错误提示 int OpenSdk(void); //打开相机，初始化 int SetTrigger(void); //设置触发模式参数 int GetTrigger(void); //获得触发模式参数 int SetExposureTime(void); //设置曝光时间参数 int GetExposureTime(void); //获得曝光时间参数 int SetGain(void); //设置增益参数 int GetGain(void); //获得增益参数 int SetFrame(void); //设置帧率参数 int GetFrame(void); //获得帧率参数 int SetTriggerSource(void); //设置触发源参数 int GetTriggerSource(void); //获得触发源参数 int SaveImage(void); //保存图片 int CloseDevice(void); //关闭设备 private: //定义变量 //设备状态 bool m_bOpenDevice; //设备是否开启 bool m_bStartEnd; //设备是否开始抓图 int m_nTriggerMode; //触发模式选择 int m_nTriggerSource; //是否选中触发源 MV_SAVE_IAMGE_TYPE m_nSaveImageType; //保存图像格式 CMyCamera* m_pcMyCamera; // ch:CMyCamera封装了常用接口 | en:CMyCamera packed commonly used interface HWND m_hwndisplay; //显示句柄 | en:Display Handle MV_CC_DEVICE_INFO_LIST m_stDevList; // ch:设备信息列表结构体变量，用来存储设备列表 unsigned char* m_pBufForSaveImage; //用于保存图像的缓存 unsigned int m_nBufSizeForSaveImage; unsigned char* m_pBufForDriver; //用于从驱动获取图像的缓存 unsigned int m_nBufSizeForDriver;

看起来又多又复杂。分开来理解，这儿有三处private：
第一处是控件的变量，如果对这一块不理解表示对MFC还是不太了解，需要花点时间去学习。

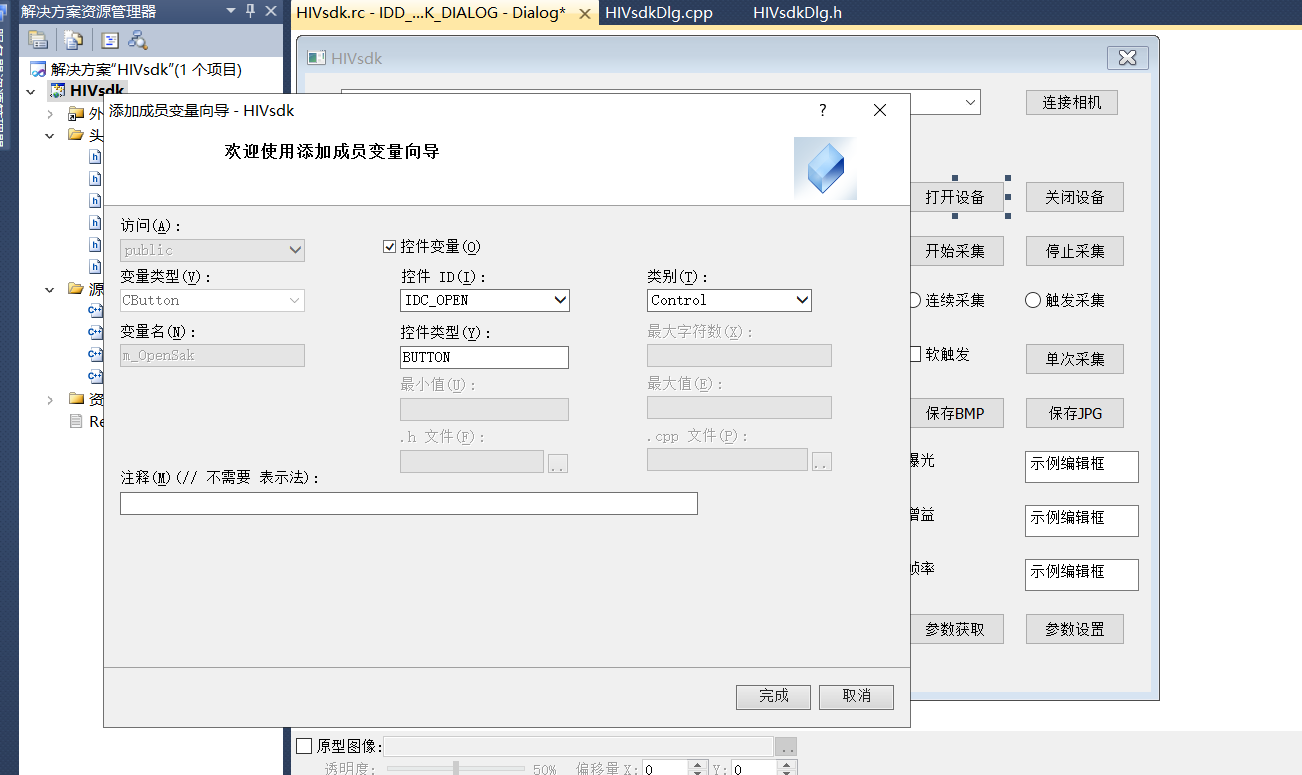

而像这样，换一个方向去理解瞬间觉得直观了很多。入门时添加的变量基本上都是这样添加，使用鼠标操作，直观明了。现在熟悉之后基本上是直接使用代码，会比较快。

第二处是函数。这个应该很清楚才对
第三处是程序开发中用的上的熟悉，当然这是示例中存在的例子，如果你需要额外的开发内容，可以自己添加。
在示例中没有这么详细的注释。是我对此的理解写上去的。

实现步骤（三）.cpp篇

讯享网//连接相机，查找设备 void CHIVsdkDlg::OnBnClickedConnect()//连接相机,查找设备 {
    CString strMsg; // ch:清除设备列表框中的信息 | en:Clear Device List Information m_userID.ResetContent(); // ch:初始化设备信息列表 | en:Device Information List Initialization memset(&m_stDevList, 0, sizeof(MV_CC_DEVICE_INFO_LIST)); // ch:枚举子网内所有设备 | en:Enumerate all devices within subnet int nRet = CMyCamera::EnumDevices(&m_stDevList); if (MV_OK != nRet) {
    return; } // ch:将值加入到信息列表框中并显示出来 | en:Add value to the information list box and display unsigned int i; int nIp1, nIp2, nIp3, nIp4; for (i = 0; i < m_stDevList.nDeviceNum; i++) {
    MV_CC_DEVICE_INFO* pDeviceInfo = m_stDevList.pDeviceInfo[i]; if (NULL == pDeviceInfo) {
    continue; } if (pDeviceInfo->nTLayerType == MV_GIGE_DEVICE) {
    nIp1 = ((m_stDevList.pDeviceInfo[i]->SpecialInfo.stGigEInfo.nCurrentIp & 0xff000000) >> 24); nIp2 = ((m_stDevList.pDeviceInfo[i]->SpecialInfo.stGigEInfo.nCurrentIp & 0x00ff0000) >> 16); nIp3 = ((m_stDevList.pDeviceInfo[i]->SpecialInfo.stGigEInfo.nCurrentIp & 0x0000ff00) >> 8); nIp4 = (m_stDevList.pDeviceInfo[i]->SpecialInfo.stGigEInfo.nCurrentIp & 0x000000ff); wchar_t* pUserName = NULL; if (strcmp("", (LPCSTR)(pDeviceInfo->SpecialInfo.stGigEInfo.chUserDefinedName)) != 0) {
    DWORD dwLenUserName = MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(pDeviceInfo->SpecialInfo.stGigEInfo.chUserDefinedName), -1, NULL, 0); pUserName = new wchar_t[dwLenUserName]; MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(pDeviceInfo->SpecialInfo.stGigEInfo.chUserDefinedName), -1, pUserName, dwLenUserName); } else {
    char strUserName[256] = {
   0}; sprintf_s(strUserName, "%s %s (%s)", pDeviceInfo->SpecialInfo.stGigEInfo.chManufacturerName, pDeviceInfo->SpecialInfo.stGigEInfo.chModelName, pDeviceInfo->SpecialInfo.stGigEInfo.chSerialNumber); DWORD dwLenUserName = MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(strUserName), -1, NULL, 0); pUserName = new wchar_t[dwLenUserName]; MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(strUserName), -1, pUserName, dwLenUserName); } strMsg.Format(_T("[%d]GigE: %s (%d.%d.%d.%d)"), i, pUserName, nIp1, nIp2, nIp3, nIp4); if (NULL != pUserName) {
    delete(pUserName); pUserName = NULL; } } else if (pDeviceInfo->nTLayerType == MV_USB_DEVICE) {
    wchar_t* pUserName = NULL; if (strcmp("", (char*)pDeviceInfo->SpecialInfo.stUsb3VInfo.chUserDefinedName) != 0) {
    DWORD dwLenUserName = MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(pDeviceInfo->SpecialInfo.stUsb3VInfo.chUserDefinedName), -1, NULL, 0); pUserName = new wchar_t[dwLenUserName]; MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(pDeviceInfo->SpecialInfo.stUsb3VInfo.chUserDefinedName), -1, pUserName, dwLenUserName); } else {
    char strUserName[256]; sprintf_s(strUserName, "%s %s (%s)", pDeviceInfo->SpecialInfo.stUsb3VInfo.chManufacturerName, pDeviceInfo->SpecialInfo.stUsb3VInfo.chModelName, pDeviceInfo->SpecialInfo.stUsb3VInfo.chSerialNumber); DWORD dwLenUserName = MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(strUserName), -1, NULL, 0); pUserName = new wchar_t[dwLenUserName]; MultiByteToWideChar(CP_ACP, 0, (LPCSTR)(strUserName), -1, pUserName, dwLenUserName); } strMsg.Format(_T("[%d]UsbV3: %s"), i, pUserName); if (NULL != pUserName) {
    delete(pUserName); pUserName = NULL; } } else {
    ShowErrorMsg(TEXT("Unknown device enumerated"), 0);; } m_userID.AddString(strMsg); } if (0 == m_stDevList.nDeviceNum) {
    ShowErrorMsg(TEXT("No device"), 0); return; } m_userID.SetCurSel(0); EnableSdk(TRUE); return; }

上面的内容完全不用在意，一大段代码全都是由示例copy出来，需要注意的只有两个地方：

m_userID

EnableSdk(TRUE);

，在原示例中是EnableControls(TRUE);这个要换成自己创建的。

EnableSdk(TRUE)的内容：

//启动设备,按钮功能，相机初始化 int CHIVsdkDlg::EnableSdk(BOOL blsCamera)//启动设备 {
    GetDlgItem(IDC_OPEN)->EnableWindow(m_bOpenDevice ? FALSE : (blsCamera ? TRUE : FALSE)); GetDlgItem(IDC_CLOSE)->EnableWindow((m_bOpenDevice && blsCamera) ? TRUE : FALSE); GetDlgItem(IDC_START)->EnableWindow((m_bStartEnd && blsCamera) ? FALSE : (m_bOpenDevice ? TRUE : FALSE)); GetDlgItem(IDC_END)->EnableWindow(m_bStartEnd ? TRUE : FALSE); GetDlgItem(IDC_SOFT)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_SINGLE)->EnableWindow((m_bStartEnd && m_bSoftWare)? TRUE : FALSE); GetDlgItem(IDC_BMP)->EnableWindow(m_bStartEnd ? TRUE : FALSE); GetDlgItem(IDC_JPG)->EnableWindow(m_bStartEnd ? TRUE : FALSE); GetDlgItem(IDC_EXPOSURE)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_GAIN)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_FRAME)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_OBTAIN)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_SET)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_CONTINUOUS)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); GetDlgItem(IDC_TRIGGER)->EnableWindow(m_bOpenDevice ? TRUE : FALSE); return MV_OK; }

这里也是，需要将IDC_换成自己创建的ID名称，以及EnableWindow后面的变量也要根据自己创建的写对。

后面的代码基本上大同小异
打开相机：

OnBnClickedOpen()

讯享网void CHIVsdkDlg::OnBnClickedOpen()//打开相机 {
    // TODO: 在此添加控件通知处理程序代码 int nRet = OpenSdk(); if (MV_OK !=nRet) {
    ShowErrorMsg(TEXT("Open Fail"), nRet); return; } OnBnClickedObtain(); EnableSdk(TRUE); return; }

打开相机初始化：

OpenSdk()

//打开设备 int CHIVsdkDlg::OpenSdk(void) {
    if (TRUE == m_bOpenDevice)//判断相机是否开启 {
    return STATUS_ERROR;//返回-1 } UpdateData(TRUE); if (TRUE==m_bOpenDevice) {
    return STATUS_ERROR;//返回-1 不清楚为什么要写两个 } int nIndex = user_sdk; if (nIndex<0 | (nIndex>=MV_MAX_DEVICE_NUM)) {
    ShowErrorMsg(TEXT("Plesae select device"),0); return STATUS_ERROR; } //由设备信息创建设备实例 if (NULL==m_stDevList.pDeviceInfo[nIndex]) {
    ShowErrorMsg(TEXT("Device does not exist"),0); return STATUS_ERROR; } if (NULL!=m_pcMyCamera) {
    return STATUS_ERROR; } m_pcMyCamera = new CMyCamera; if (NULL==m_pcMyCamera) {
    return STATUS_ERROR; } int nRet = m_pcMyCamera->Open(m_stDevList.pDeviceInfo[nIndex]); if (MV_OK!=nRet) {
    delete m_pcMyCamera; m_pcMyCamera = NULL; return nRet; } //探测网络**包大小 if (m_stDevList.pDeviceInfo[nIndex]->nTLayerType==MV_GIGE_DEVICE) {
    int nPacketSize = m_pcMyCamera->GetOptimalPacketSize(); if (nPacketSize>0) {
    nRet = m_pcMyCamera->SetIntValue("GevSCPSPacketSize",nPacketSize); if (nRet !=MV_OK) {
    ShowErrorMsg(TEXT("Warning: Set Packet Size fail!"), nRet); } } else {
    ShowErrorMsg(TEXT("Warning: Get Packet Size fail!"), nPacketSize); } } m_bOpenDevice = TRUE; }

开始采集

OnBnClickedStart()

讯享网//开始采集 void CHIVsdkDlg::OnBnClickedStart()//开始采集 {
    // TODO: 在此添加控件通知处理程序代码 if (FALSE == m_bOpenDevice || TRUE ==m_bStartEnd) //判断当前相机是否开启，以及相机是否开始抓图 {
    return ; } int nRet = MV_OK; if (NULL!=m_pcMyCamera) {
    nRet = m_pcMyCamera->StartGrabbing(); if (nRet==MV_OK) {
    nRet = m_pcMyCamera->Display(m_hwndisplay); } } else {
    return; } if (MV_OK !=nRet) {
    return; } m_bStartEnd = TRUE; EnableSdk(TRUE); return; }

测试

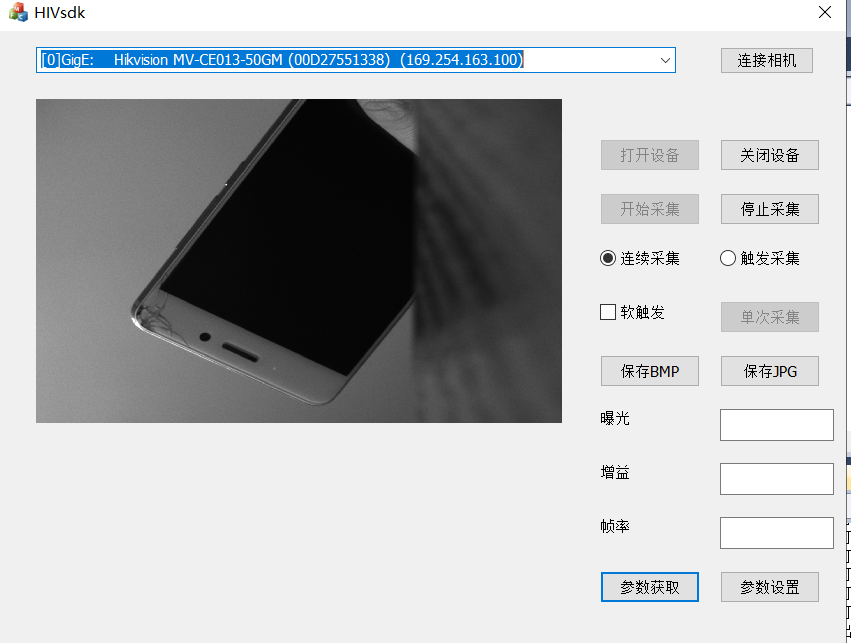

写完之后就可以简单的进行图像采集了。剩下的控件功能可以根据示例当中的写。

再次注释：

很多代码相似是因为是直接copy示例当中的，只是改了些控件名称而已，该篇仅供参考。与原本的示例相比，只是多了些自己理解的代码。

写下来是为了巩固自己。如果能够帮助初学者那么更加的好。
