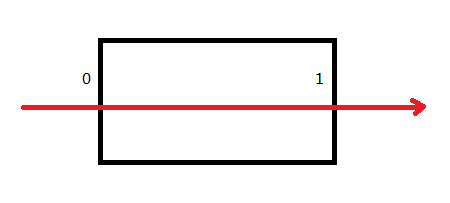

ALTERNATE: 假象从上至下水平扫描线扫过整个图形，当扫描线从左往右碰到图形的第一条边时，该边记0。由于图形都是有入边和出边的，如果出边为奇数便填充该图形。
如上图形会被填充，因为出边为奇数。
接下来看复杂一点的图形:
记得: 扫描线第一次碰到的边要标0

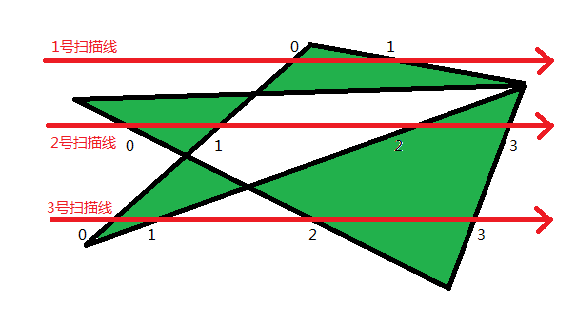

先看1号扫描线，把其穿过的那块三角形看成一个单独的图形，其出边为1即奇数，所以填充。
再看2号扫描线，同样2号扫描线一共穿过了3块图形，分别是三角形，四边形，三角形。也是同样把他们看成单独的图形块。第一个三角形出边标号为1即奇数所以填充，第二个四边形出边为2即偶数所以不填充。第三个大三角形出边是3即奇数所以填充。
有了前面两个的基础，第3号扫描线大家可以自己看。
WINDING: 这个映射模式下，如果出边号为奇数则与ALTERNATE模式一样要填充。有了上面的经验可以知道ALTERNATE模式下，出边是偶数是不需要填充的。但WINDING如果出边是偶数的情况下是否需要填充还要进一步判断。
如图:
上图中，扫描线所碰到的图块有三块，但是不管出边是奇数还是偶数都被填充了。如果说是ALTERNATE模式，中间的五边形图块是不应该被填充的，因为它的出边是2为偶数。

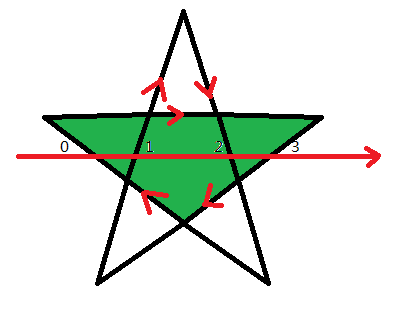

WINDING模式下，首先我们以任意为图形标上一个方向，使其成为有向图。但是注意该图形是封闭的，也就是说起点同样也是终点。
想像SetPolyFillMode函数内部维护一个计数器(是否真的有我不知道，但是可以这么理解)，如果扫描线碰到的边方向往上，那么计数器+1，方向往下则计数器-1，只有计数器不为0则填充，如果计数器为0则不填充。
该判断是以入边为基准的。什么叫以入边为基准意思就是: 如上图，首先扫描线碰到第一个三角形的入边，其方向向上，所以计数器变成了1。由于我们以入边为基准所以该图块的判断已经结束，扫描完入边发现计数器为1不为0所以填充。再看第二个图块是五边形，它的入边也就是第一个三角形的出边。其方向也是向上，所以计数器在+1，现在计数器总数为2所以不为0即填充。再看最后一个三角形图块。其入边为前一个五边形的出边，方向向下所以计数器-1。现在计数器总数为1不为0。所以该图块被填充。
这里仅仅一根扫描线，可以自己尝试扫描整个图形。用这种规则就可以顺利判断是否需要填充。
