今天在物理实验群里看到大家讨论关于雅各布天梯的制作问题，看法和意见并没有统一。于是找出我去年亲自实验制作时的记录笔记，简单端上来，凉菜又热的。

首先必须说明：这是一个危险的实验！危险的实验！的实验~验~验~验~验~~~我被它击中1次，当时整条胳膊没有感觉了，站住动不了，一瞬间心里特别痛苦。

这个实验用来讲匀强电场效果非常好，因为那节课实在没什么出彩的地方。这个实验拿出来能振奋不少神经细胞。

雅各布天梯的成品，普通的大约在250、260元左右。价格低了，我们会担心功率、绝缘等方面存在问题。价格高了，数千元，花里胡哨，整成买不起的样子。

雅各布天梯网络上不乏自制的教程，也有人说直接用zvs的，但似乎并不可靠。我试验了，且试验的时候，拉火之后，火焰并不上升，可能是功率不够，也可能是电压比较低。当然也可能没做正确。

于是要自己搭配来自制，实践过的方案，大概这样两种：

购置一个好点儿的开关电源，直流24V输出，功率要够大，150W以上。30元到100多元，都有。

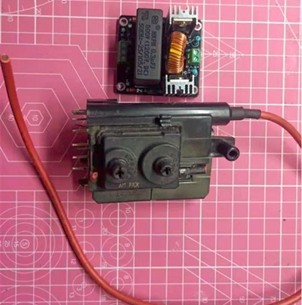

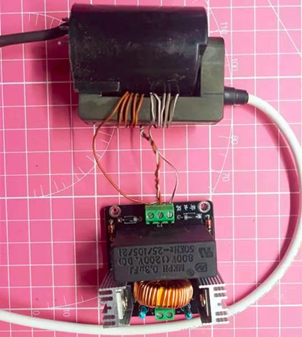

⑴最省心的，当然是买diy套件，自己安装一下就行了。绝缘子一对、羊角电极一对、高压包和ZVS驱动板各一个。

买套件的好处，除了省心，还有就是高压包可以我们自己提要求把不用的针用高压硅胶封好了，这个实验归根结蒂还是危险，一定一定要把绝缘工作做好了。

⑵散件配置方案。

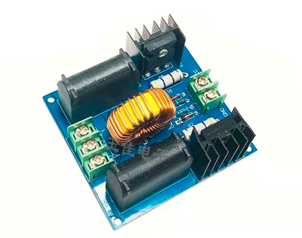

1、买一个ZVS驱动板。10元至20元。

这样算下来，电源40元+驱动板20元+高压包20元+零碎20元大约100元。

买diy套件，电源40元+套件75元，稍稍贵一点儿。

1.雅各布天梯演示之后，电源关闭，电极上仍然带电，碰到仍然会被电到。

2.连续通电时间应该不要太长，实验10几秒就应该关闭电源。至于会不会烧电路，还是烧电源，我实验时并没有出现发热、爆管子爆电容什么的。
