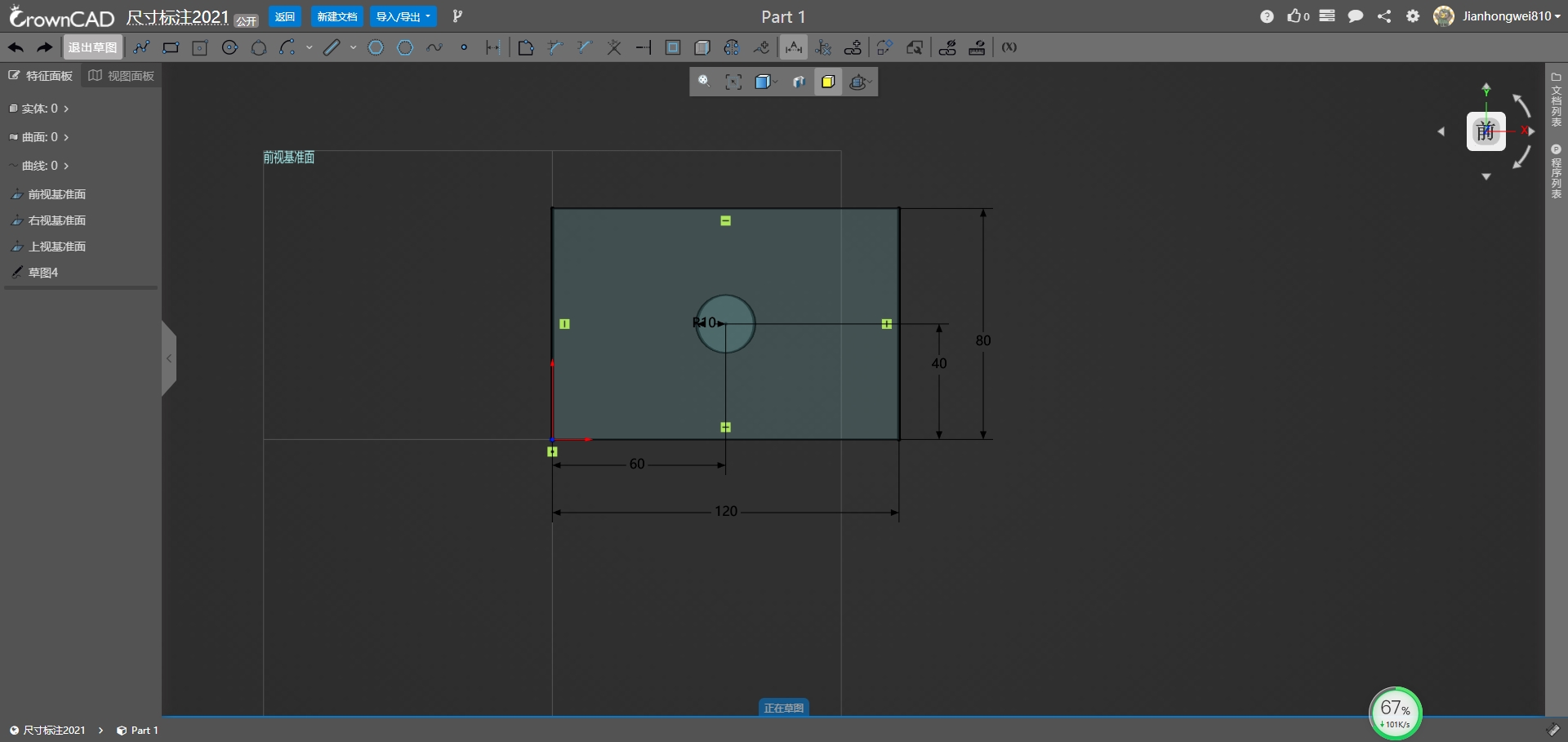

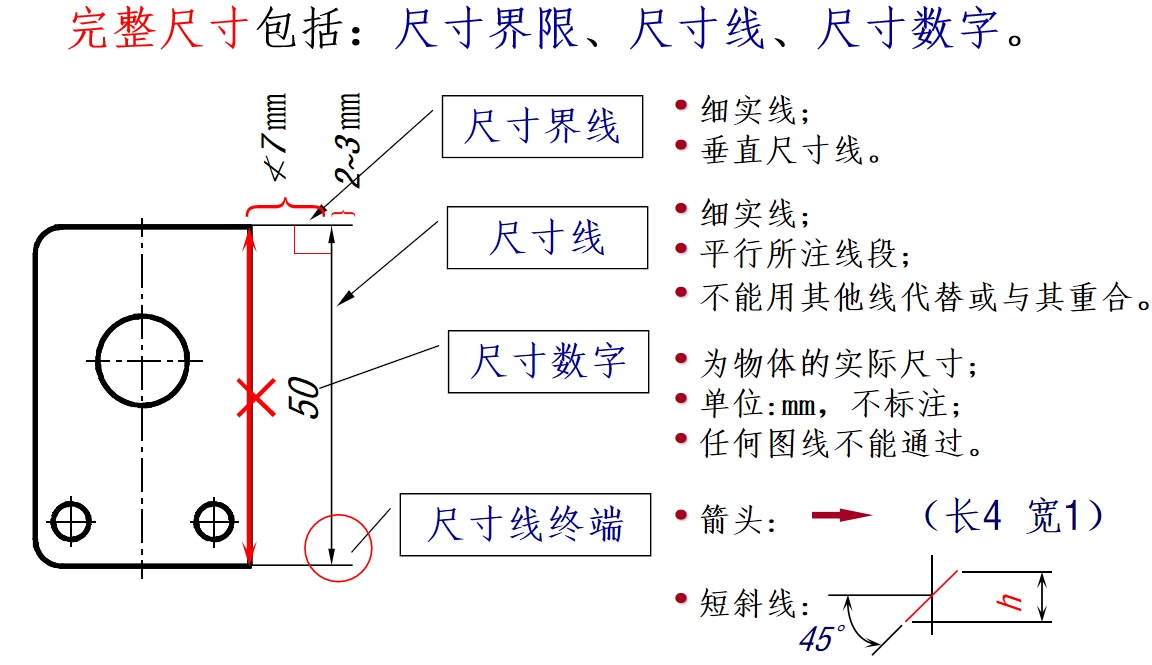

1.基本规则

1)图样上所标注尺寸为机件的真实大小，且为该机件的最后完工尺寸，它与绘图的比例和绘图的准确度无关。

2)图样中的尺寸，以毫米为单位时，不标注单位名称；采用其他单位，必须注明。

3)机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。

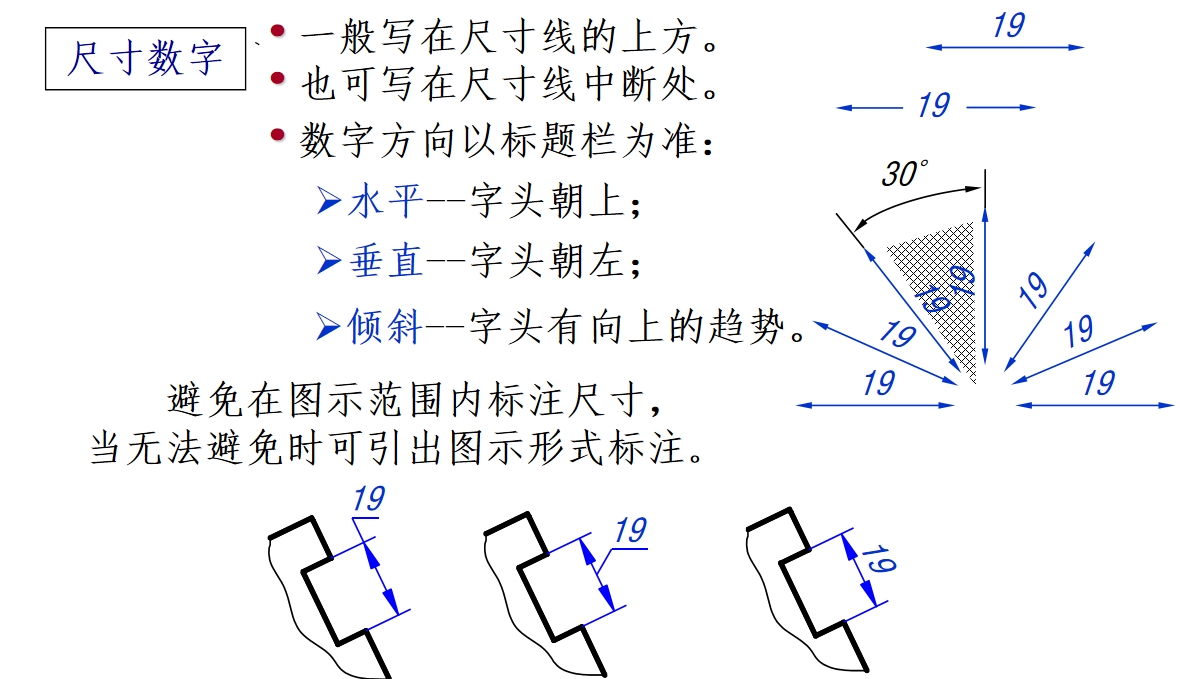

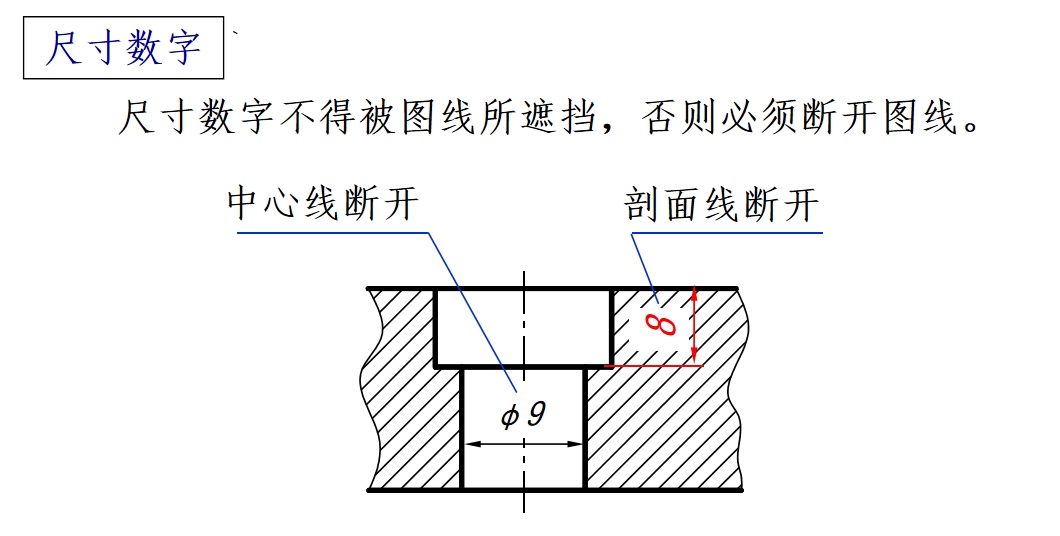

在这里插入图片描述

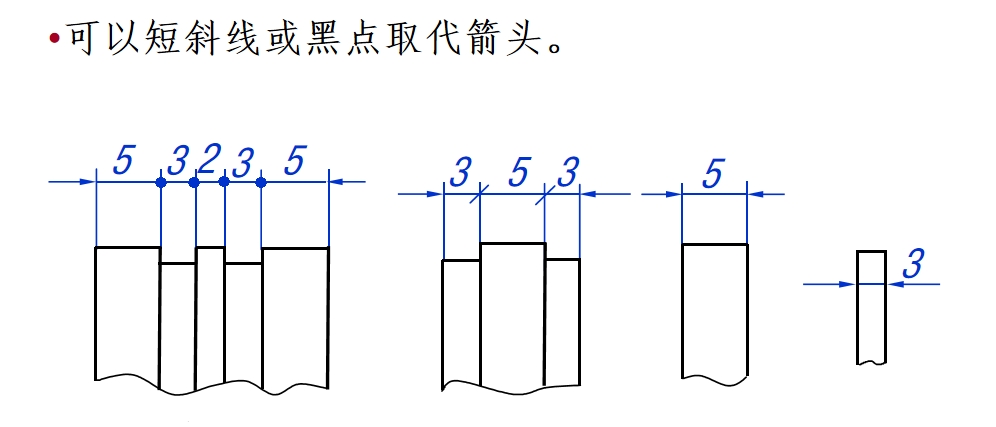

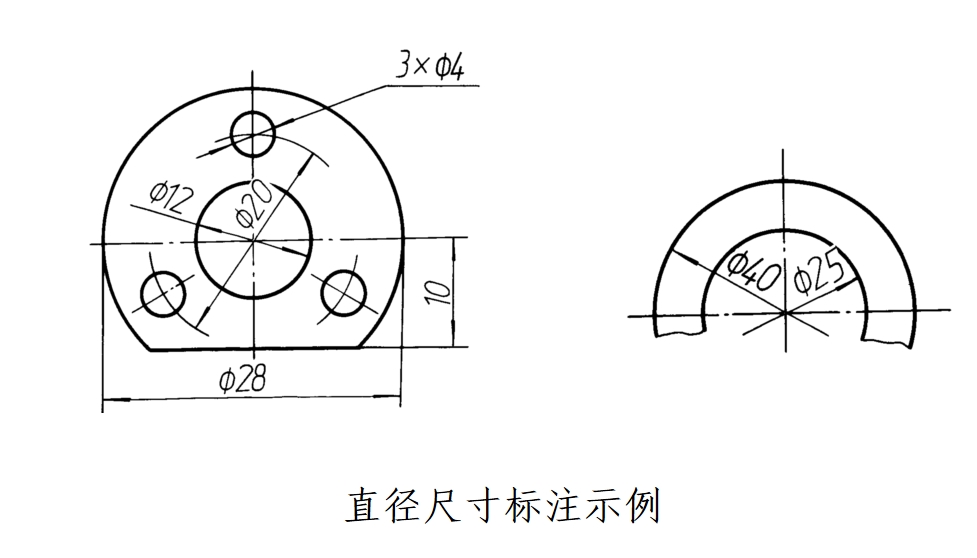

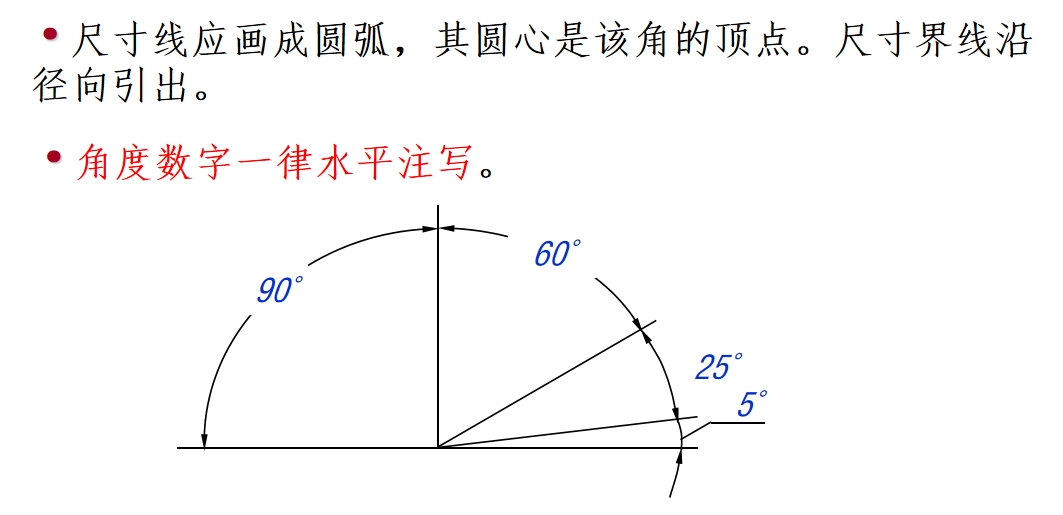

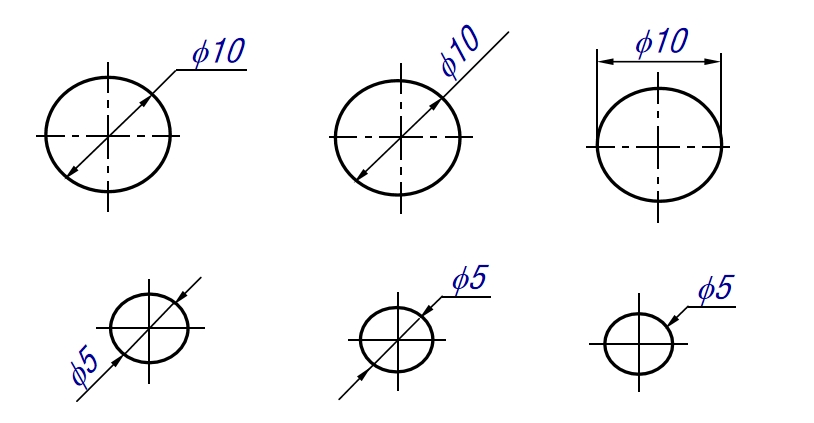

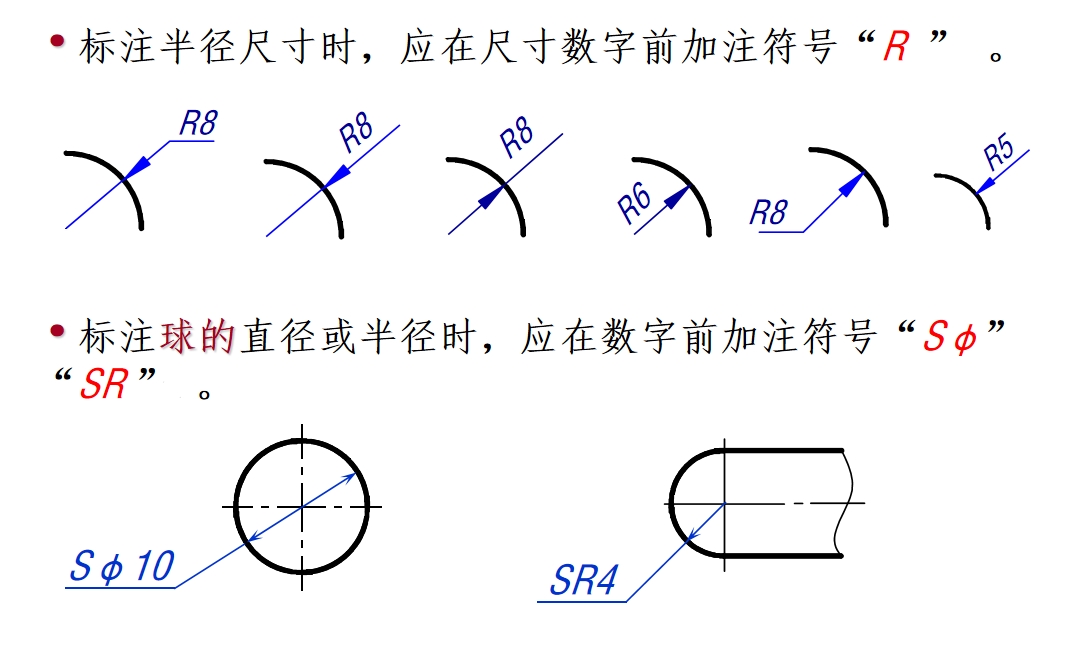

整圆或大于半圆的圆弧一般标注直径尺寸，并在数值前加“φ”。

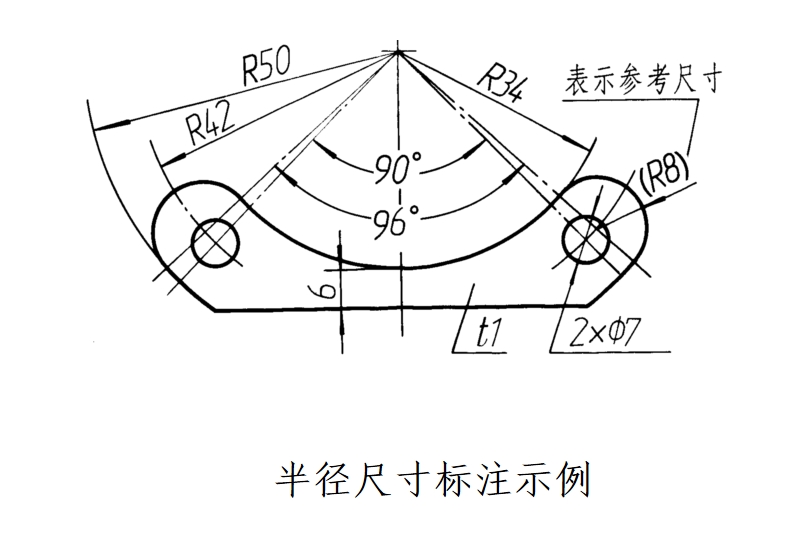

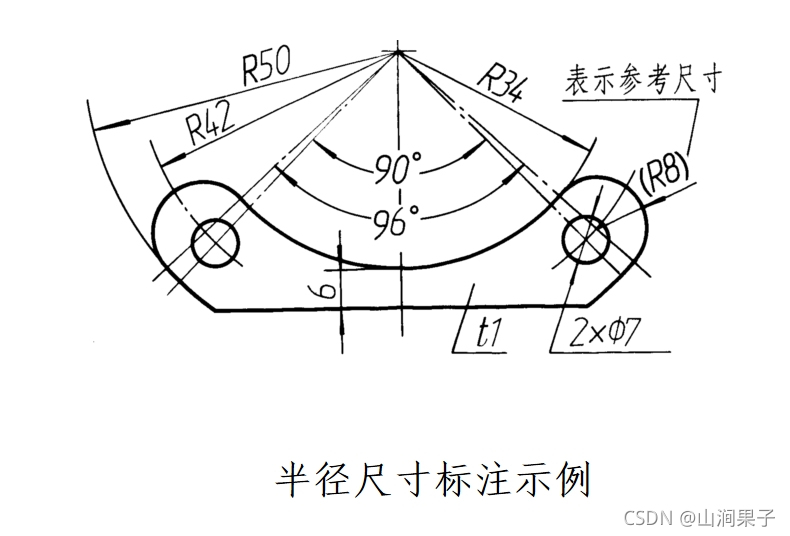

在这里插入图片描述

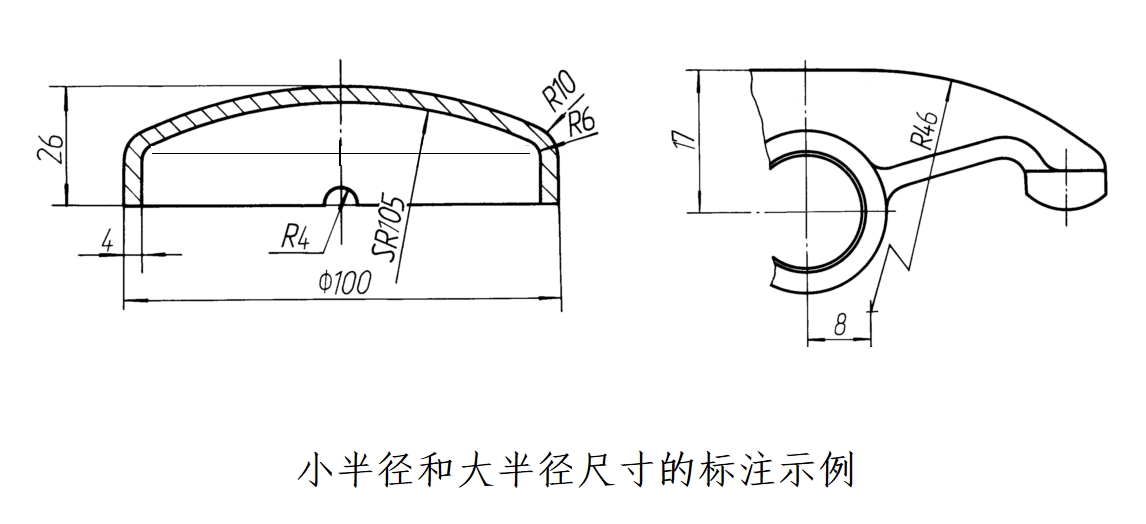

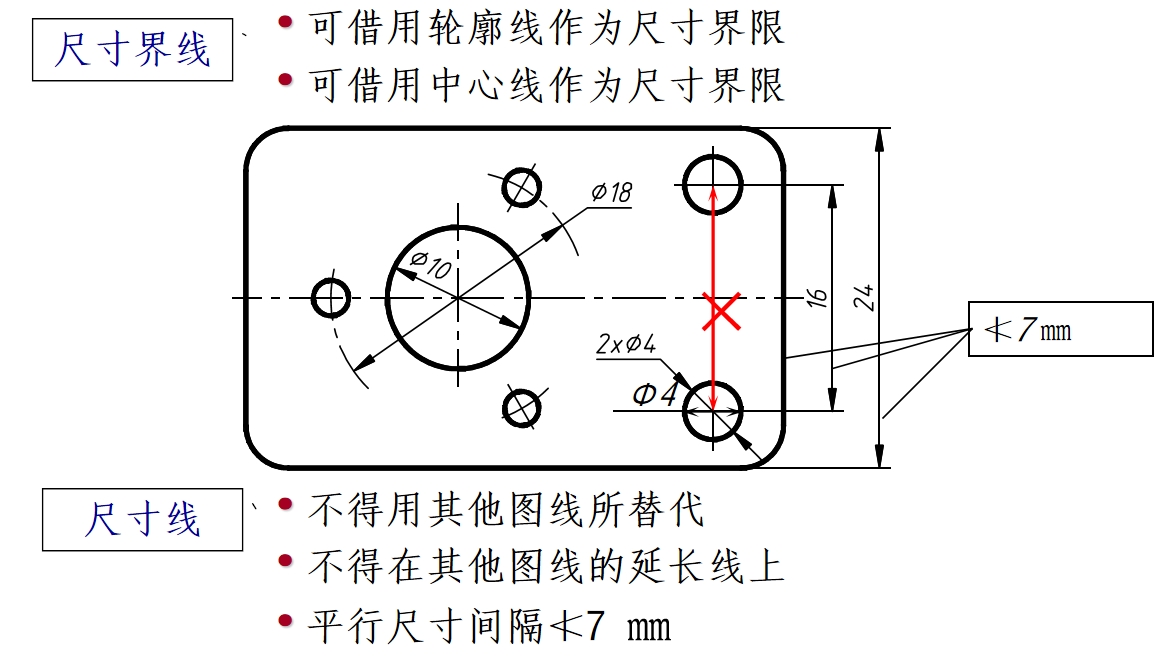

在这里插入图片描述

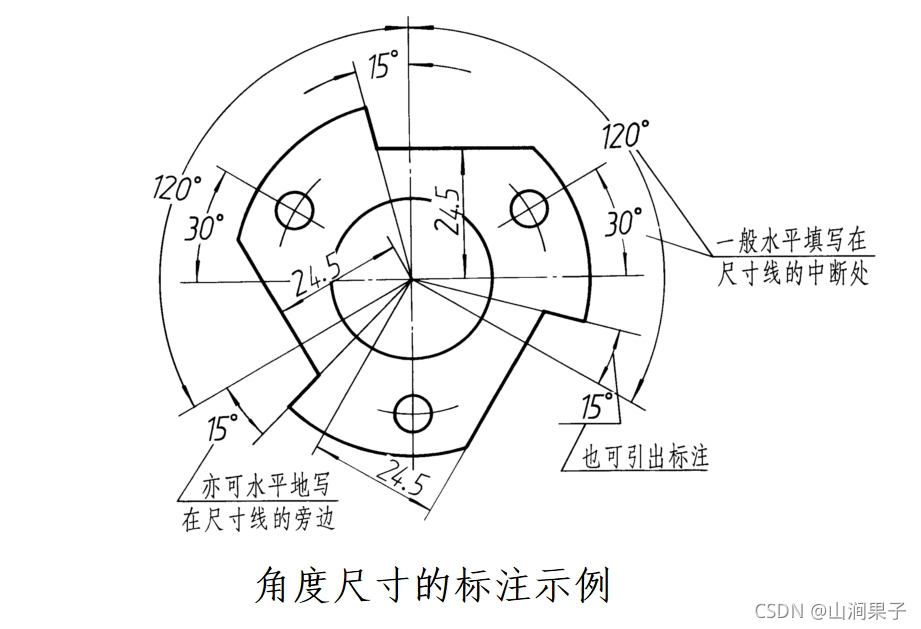

在这里插入图片描述
