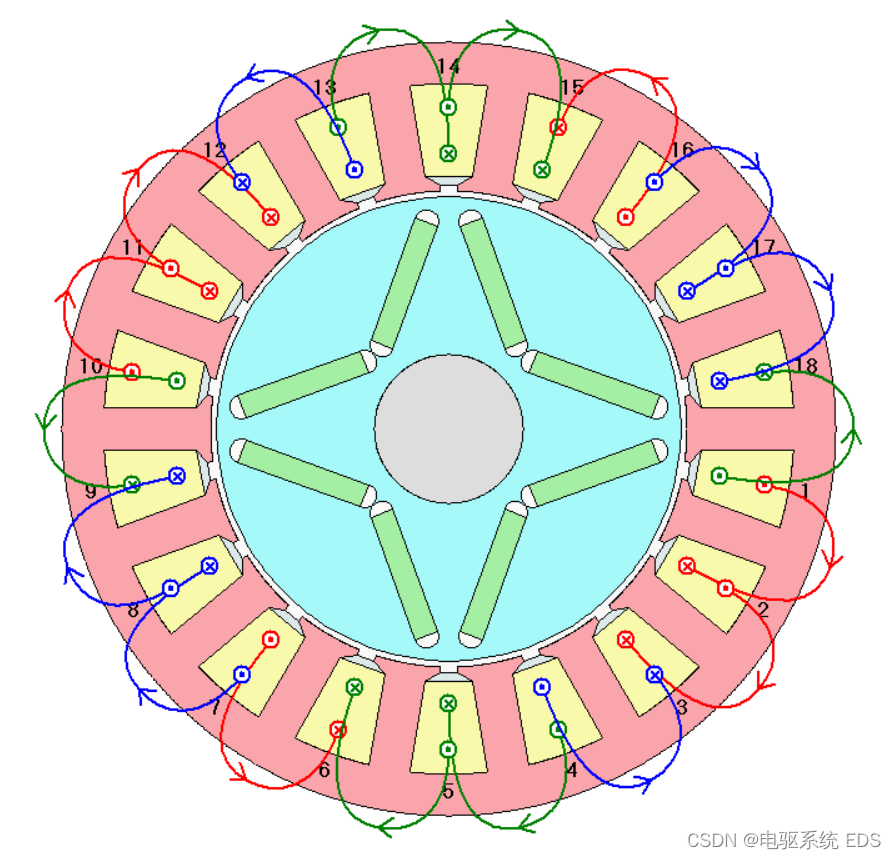

分布绕组径向接线图
集中式绕组径向接线图

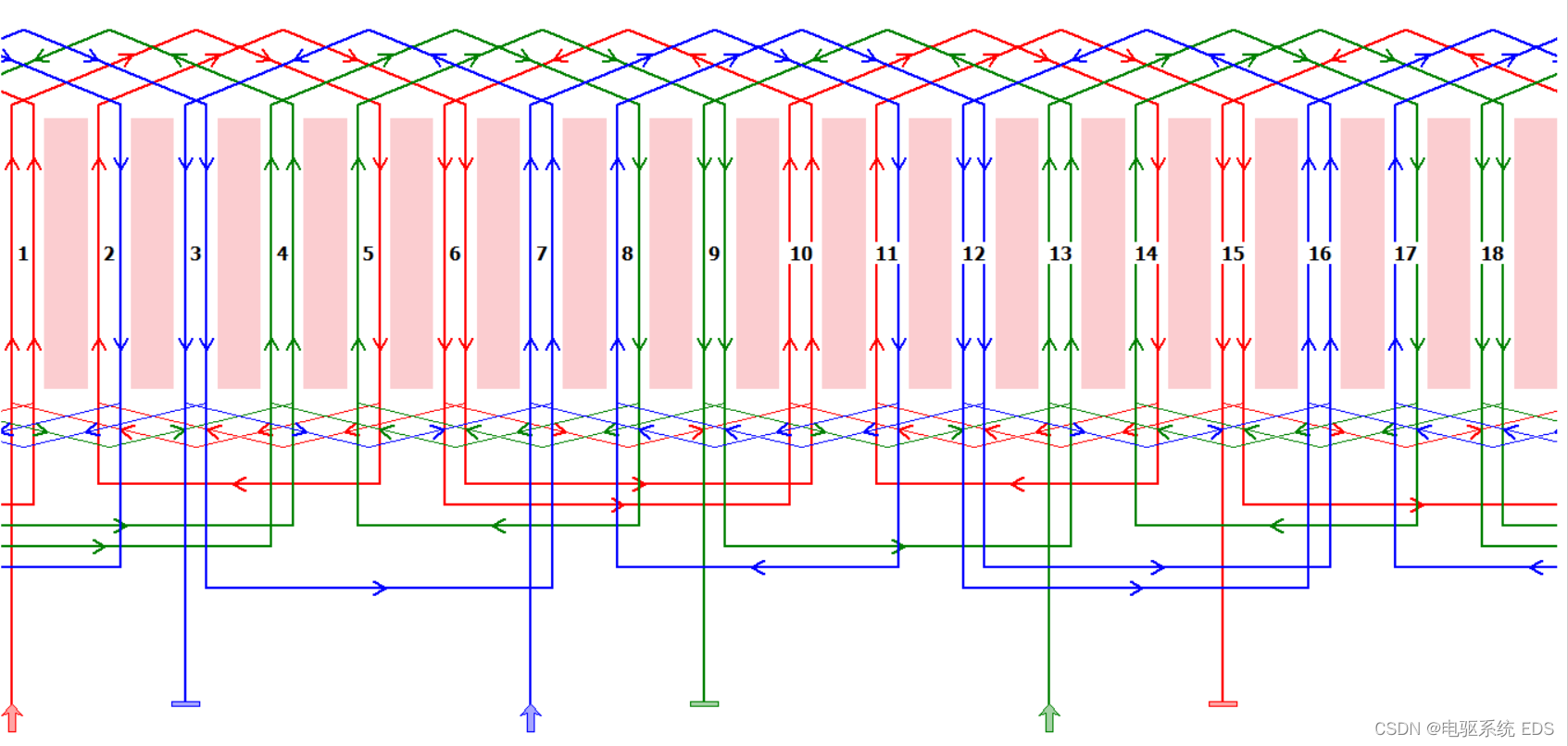

分布绕组线性接线图

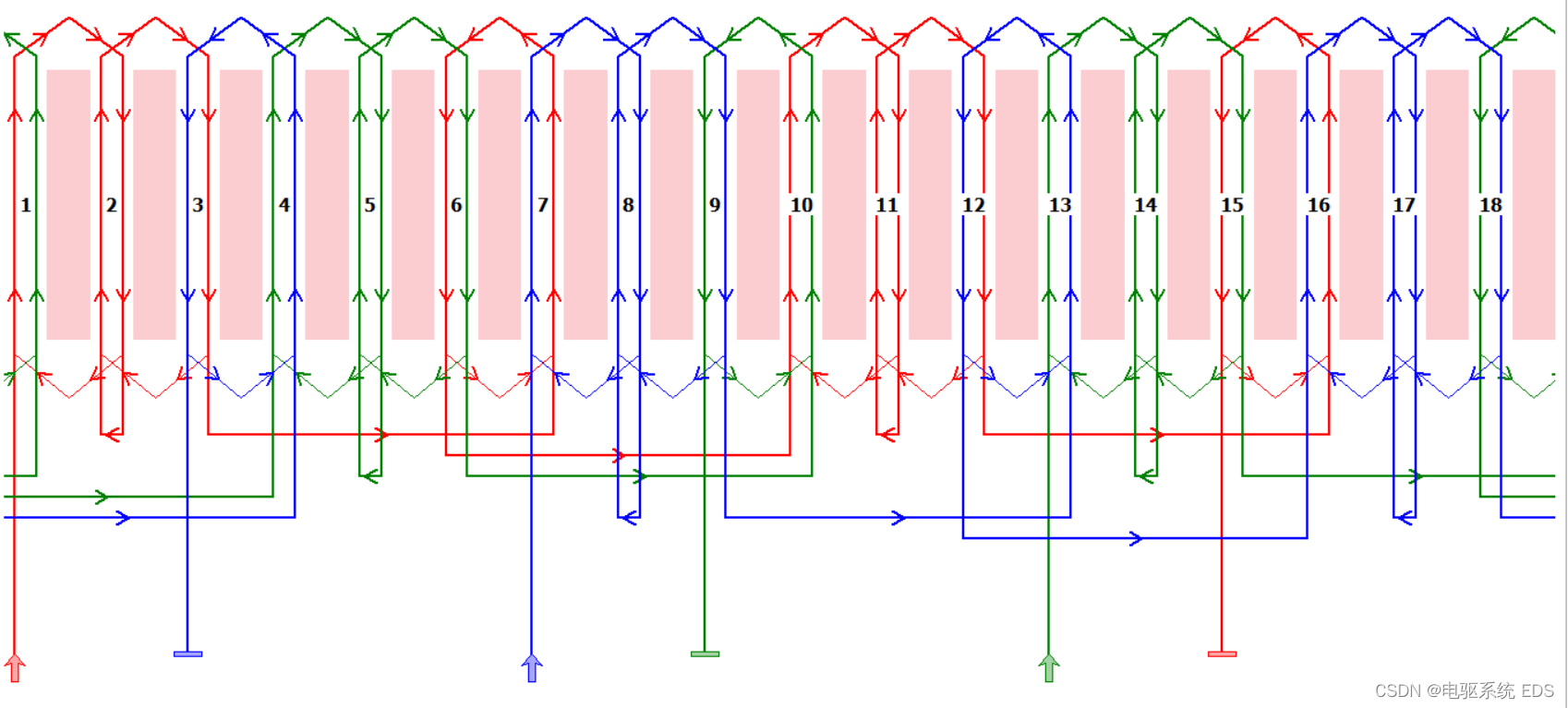

集中绕组线性接线图

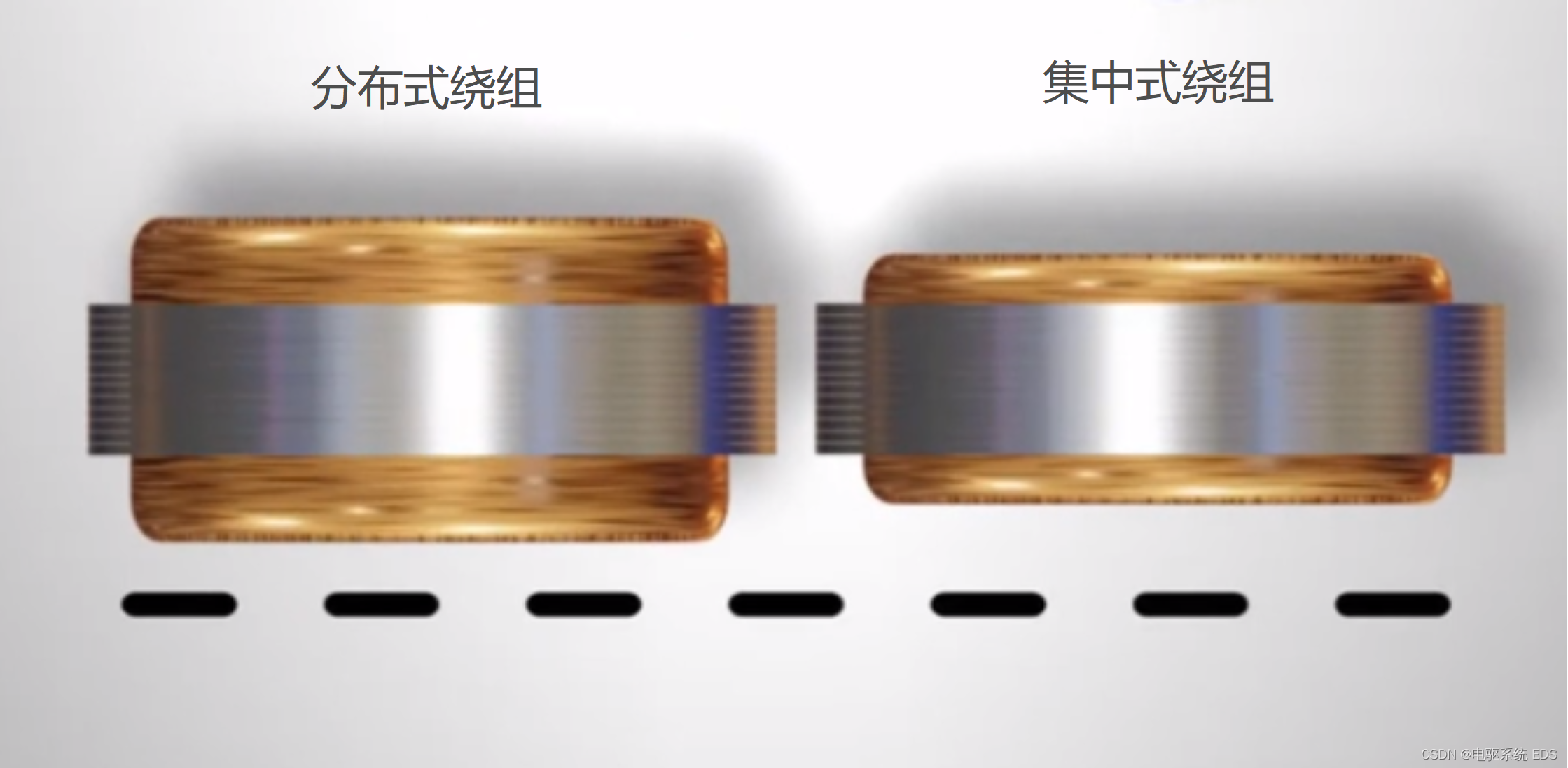

对于分布式绕组，绕组的上端和下端重叠，电机的这个区域也称为绕组头，由于重叠，分布式绕组的绕组头比集中式绕组的绕组头大，见下图。

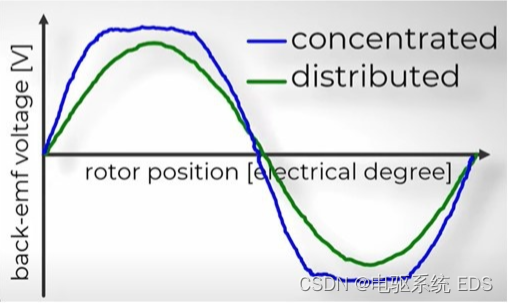

因此，集中绕组一般用于非常短的电动机，这样可以减少绕组头的欧姆损耗，且更容易制造和降低成本。但电动汽车上的电机往往采用分布式绕组，主要是考虑到分布式绕组与集中式绕组的反电动势特性不同。
2025年分布绕组&集中绕组
分布绕组&集中绕组电机的定子绕组形式有两种 分布绕组和集中绕组 如下图所示 在分布式绕组中 绕组缠绕在至少两个定子齿上 在集中绕组中 绕组仅缠绕在一个定子齿上 分布绕组径向接线图 集中式绕组径向接线图 分布绕组线性接线图 集中绕组线性接线图 对于分布式绕组
