红外模块设计实现计数人流量统计

新的提问：
人数的统计情况可以在电脑上进行显示吗
两个人一起进入该如何判断

一、别称

热释电传感器就是人体红外传感器

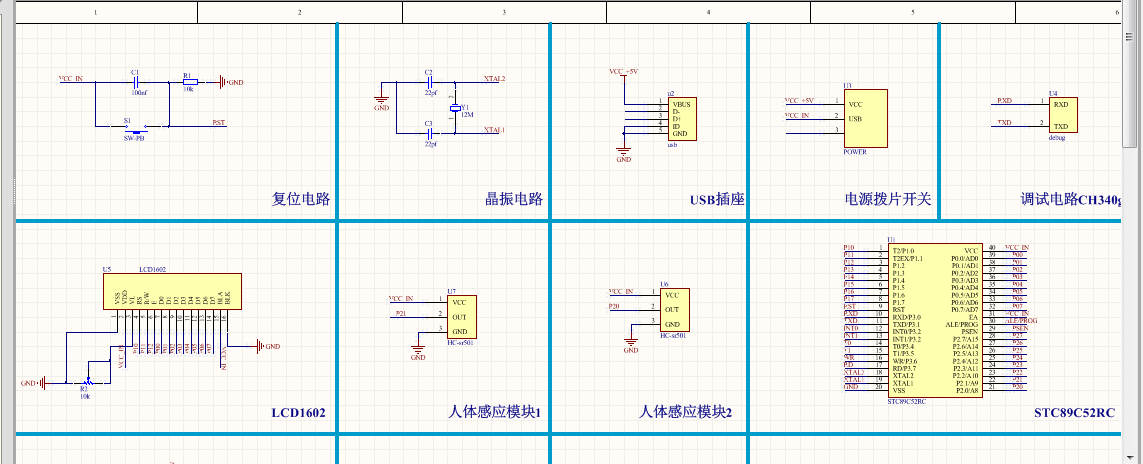

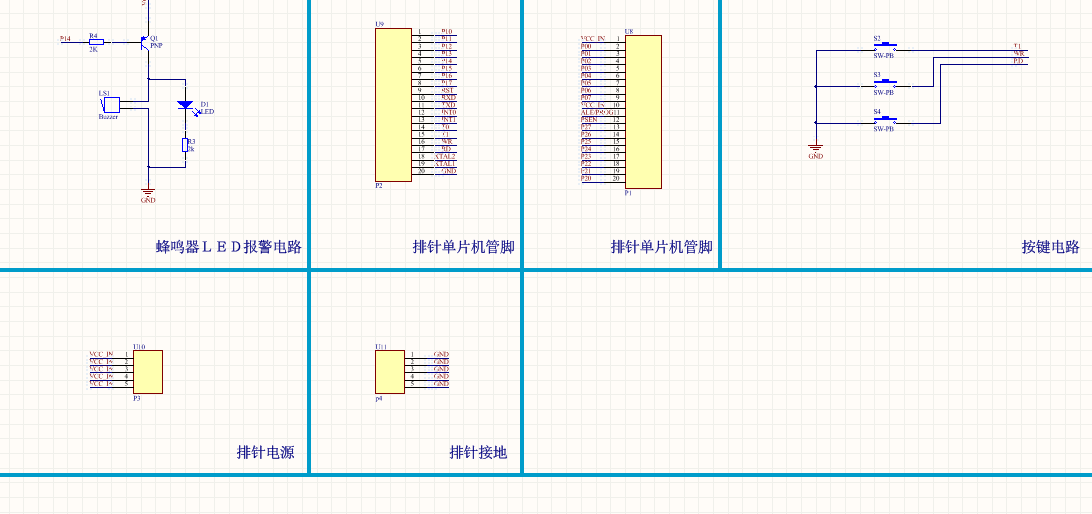

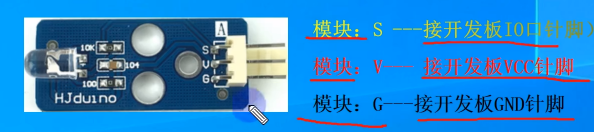

二、模块

讯享网

三、原理

1.热释电传感器模块输出的模拟信号比较小，使运算放大器其进行放大。

2.热释电传感器模块输出的模拟信号是由单片机实现的adc的功能。

• 利用红外对射管作为技术传感器，当有物体通过时光被遮挡住，接受模块输出一个高电平脉冲，对此脉冲进行计数，从而实现对物体数目的统计。运用中断等手段，将红外接收电路与计数电路相连，计数输出端与数码管相连，由数目管的变化显示出来数目。
• 所设计的计数器是采用红外线遮光方式，抗干扰性好，可靠性高。可用于测量宾馆、饭店、商场、超时、博物馆、展览馆、车站、码头、银行等场所的人员数量及人员流通数量。
• 利用红外对射管作为计数传感器，当有物体通过时光被遮挡住，接收模块输出一个高电平脉冲，对此脉冲进行计数，从而实现对物体数目的统计。运用 中断等手段，将红外接收电路与计数电路相连，计数输出端与数码管相连，由数码管的变化显示出来数目。
• 红外光电管有两种，一种是无色透明的LED，此为发射管，它通电后能够产生人眼不可见红外光，另一部分为黑色的接收部，它内部的电阻会随着接收到红外光的多少变化。无论是一体式还是分离式，其检测原理都相同，由于黑色吸光，当红外发射管照射在黑色物体上时反射回来的光就较少，接收管接收到的红外光就较少，表现为电阻大，通过外接电路就可以读出检测的状态;同理，当照射在白色表面时发射的红外线就比较多，表现为接收管的电阻较小，此时通过外接电路就可以读出另外一种状态。

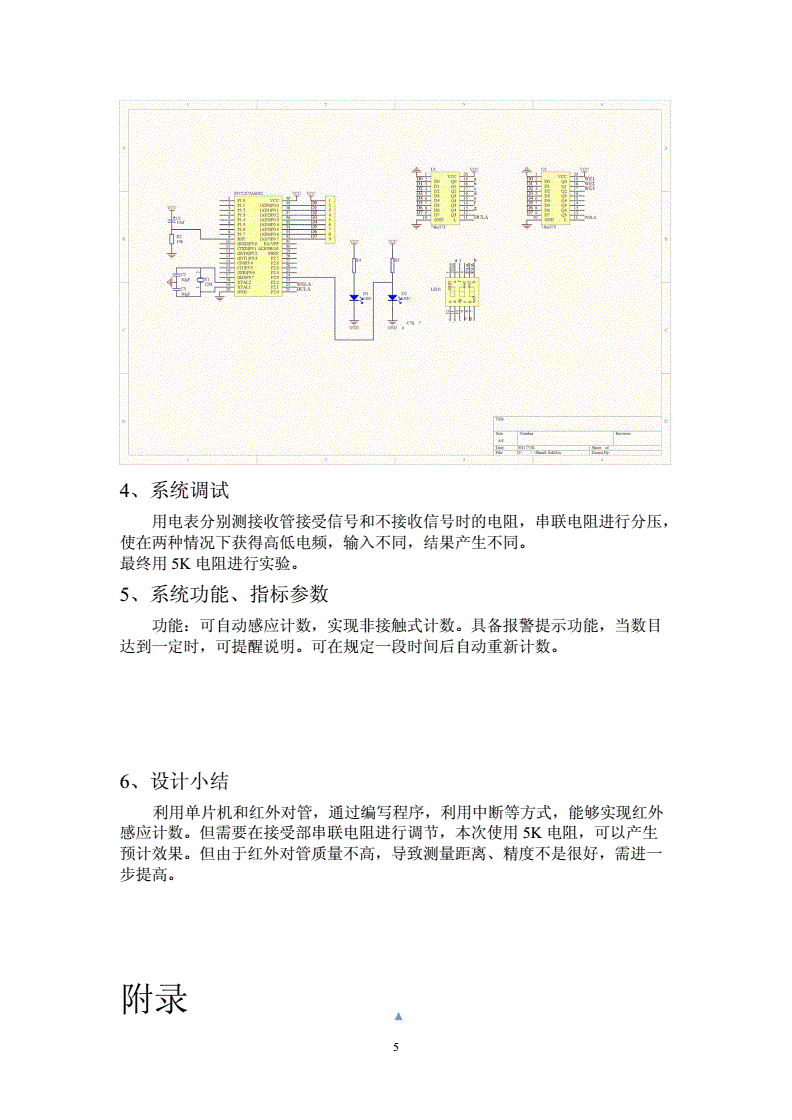

• 用电表分别测试接收管接收信号和不接收信号时的电阻，串联电阻进行分压，使在两种情况下获得高低电频，输入不同，结果产生不同。




四、代码

#include<reg82.h> #include<instrins.h> #define uint unsigned int #define uchar unsigned char uchar code table[]={
   0x3f,Ox06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,Ox7f,Ox6f,Ox77,0x7c,0x39,0x5e,0x79,0x71}; sbit D1=P1^1; sbit S=P3^3; sbit dula=P2^6; sbit wela=P2^7; uchar x,j,aa; void delay(void) {
    uchar i,j; for(j=0;j<50;j++); for(i=0;i<50;i++); } uchar delay1 (uchar j) {
    int i,t; for(t=j;t<10;t--) for(i=0;i<50;i++); } void Display(uchar x) {
    dula=1; PO=table[x/10]; dula=0; wela=1; PO=Oxfe; wela=0; delay(); dula=1; PO=table[x%10]; dula=O; wela=1; PO=Oxfb; wela=0; delay(); } void main(void) {
    EA=l; EX1=1; IT1=l; x=0; whilc(x<20) {
    Display(x); } D1=0; TMOD=0xO1; THO=(65536-50000)/256; TLO-(65536-50000)%256; ETO=1; TRO=1; } void int0(void) interrupt 2 {
    delay1(1000); x++; delayO; } void timerO() interrupt 1 {
    THO=(65536-50000)/256; TLO-(65536-50000)%256; aa++; if(aa==200) {
    aa=0; D1=1; } } }

五、红外计数代码二

讯享网#include <reg52.h> //调用单片机头文件 #define uchar unsigned char //无符号字符型 宏定义 变量范围0~255 #define uint unsigned int //无符号整型 宏定义 变量范围0~65535 #include <intrins.h> bit flag_500ms; sbit beep = P1^4; //蜂鸣器IO口定义 sbit hw_jin = P2^0; //红外传感器IO口定义 sbit hw_chu = P2^1; //红外传感器IO口定义 uchar a_a; uchar menu_1; //设置参数用 uint num; //计的数 uint jin,chu; uchar set_num = 80; // 设置倒计时数的启始值 /*1ms延时函数*/ void delay_1ms(uint q) {
    uint i,j; for(i=0;i<q;i++) //for周期指令2 for(j=0;j<120;j++); } /*定时器0初始化程序*/ void time_init() {
    EA = 1; //开总中断 TMOD = 0X01; //定时器0、工作方式1 ET0 = 1; //开定时器0中断 TR0 = 1; //允许定时器0定时 } sbit rs=P1^0; //寄存器选择信号 H:数据寄存器 L:指令寄存器 sbit rw=P1^1; //寄存器选择信号 H:数据寄存器 L:指令寄存器 sbit e =P1^2; //片选信号 下降沿触发 / * 名称 : delay_uint() * 功能 : 小延时。 * 输入 : 无 * 输出 : 无 */ void delay_uint(uint q) {
    while(q--); } / * 名称 : write_com(uchar com) * 功能 : 1602命令函数 * 输入 : 输入的命令值 * 输出 : 无 */ void write_com(uchar com) {
    e=0; rs=0; rw=0; P0=com; delay_uint(25); e=1; delay_uint(100); e=0; } / * 名称 : write_data(uchar dat) * 功能 : 1602写数据函数 * 输入 : 需要写入1602的数据 * 输出 : 无 */ void write_data(uchar dat) {
    e=0; rs=1; rw=0; P0=dat; delay_uint(25); e=1; delay_uint(100); e=0; } /*lcd1602上显示两位十进制数/ void write_sfm4(uchar hang,uchar add,uint date) {
    if(hang==1) write_com(0x80+add); else write_com(0x80+0x40+add); write_data(0x30+date/1000%10); write_data(0x30+date/100%10); write_data(0x30+date/10%10); write_data(0x30+date%10); } /*lcd1602上显示这字符函数/ void write_string(uchar hang,uchar add,uchar *p) {
    if(hang==1) write_com(0x80+add); else write_com(0x80+0x40+add); while(1) {
    if(*p == '\0') break; write_data(*p); p++; } } /*lcd1602初始化设置/ void init_1602() //lcd1602初始化 {
    write_com(0x38); write_com(0x0c); write_com(0x06); delay_uint(1000); write_string(1,0," Z:0000 "); write_string(2,0," J:0000 C:0000 "); write_sfm4(2,1,jin); //显示人数 write_sfm4(1,6,num); //显示人数 write_sfm4(2,11,chu); //显示人数 } /独立按键程序*/ uchar key_can; //按键值 void key() //独立按键程序 {
    static uchar key_new; key_can = 20; //按键值还原 P3 |= 0xf0; if((P3 & 0xf0) != 0xf0) //按键按下 {
    delay_1ms(1); //按键消抖动 if(((P3 & 0xf0) != 0xf0) && (key_new == 1)) {
    //确认是按键按下 key_new = 0; switch(P3 & 0xf0) {
    case 0xd0: key_can = 1; break; //得到k1键值 case 0xb0: key_can = 2; break; //得到K2键值 case 0x70: key_can = 3; break; //得到k3键值 } } } else key_new = 1; } /按键处理数码管显示函数*/ void key_with() {
    if(key_can == 1) //设置键 {
    menu_1 ++; if(menu_1 >= 2) {
    menu_1 = 0; init_1602(); //lcd1602初始化  } if(menu_1 == 1) //初始化显示 {
    write_string(1,0," SET Z Alarm "); write_string(2,0," "); write_sfm4(2,6,set_num); //显示人数 } } if(menu_1 == 0) //倒计时器按键操作开始 暂停 {
    if(key_can == 2) //清零 {
    num = 0; jin = 0; chu = 0; write_sfm4(2,3,jin); //显示人数 write_sfm4(1,7,num); //显示人数 write_sfm4(2,11,chu); //显示人数 } } if(menu_1 == 1) //设置倒计时器开始数 {
    if(key_can == 2) {
    set_num ++ ; // 设置数加 if(set_num > 9999) set_num = 9999; //最大加到99  } if(key_can == 3) {
    set_num -- ; // 设置数减 if(set_num <= 1) set_num = 1; //最大减到1 } write_sfm4(2,6,set_num); //显示人数 write_com(0x80+0x40+6); //将光标移动到秒个位 write_com(0x0f); //显示光标并且闪烁  } beep = 0; //打开蜂鸣器 delay_1ms(50); beep = 1; //关闭蜂鸣器 } /红外计数/ void hw_jin_dis() //红外计数 {
    if(hw_jin == 0) //计数 {
    delay_1ms(1); //消抖动 if(hw_jin == 0) {
    //确认 jin ++; if(jin >= 9999) jin = 9999; num = jin - chu; //计算总人数 if(menu_1 == 0) {
    write_sfm4(2,3,jin); //显示人数 write_sfm4(1,7,num); //显示人数 } } } } /红外计数/ void hw_chu_dis() //红外计数 {
    if(hw_chu == 0) //计数 {
    delay_1ms(1); //消抖动 if(hw_chu ==0) {
    //确认 if(jin > chu) chu ++; if(chu >= 9999) chu = 9999; num = jin - chu; //计算总人数 if(menu_1 == 0) {
    write_sfm4(2,11,chu); //显示人数 write_sfm4(1,7,num); //显示人数 } } } } /主程序/ void main() {
    beep = 0; //开机蜂鸣器叫一声 delay_1ms(100); P0 = P1 = P2 = P3 = 0xff; //初始化IO口 time_init(); init_1602(); //lcd1602初始化 while(1) {
    key(); //按键扫描函数 if(key_can < 10) {
    key_with(); //按键执行函数 } hw_jin_dis(); //红外计数  hw_chu_dis(); //红外计数  if(menu_1 == 0) //扫描显示倒计时数 {
    if(flag_500ms == 1) {
    flag_500ms = 0; if(num >= set_num) beep = ~beep; //报警 else {
    beep = 1; } } } } } /*定时器0中断服务程序*/ void time0_int() interrupt 1 {
    static uint value; TH0 = 0xd8; TL0 = 0xf0; // 10ms value ++; if(value >= 50) {
    value = 0; flag_500ms = ~flag_500ms; } }
