有关SFF规范，请访问http://www.snia.org/sff/specifications

SFF-8472              SFP+管理接口规范             Rev 12.3 July 29, 2018

---

摘要：该规范定义了一种用于光收发器的增强型数字诊断监控接口，允许实时访问设备的运行参数。

该规范可在 http://www.snia.org/sff/specifications上公开审查，并征求读者的书面 http://www.snia.org/feedback 的意见。 这些评论将被考虑用于本规范的未来修订。

（省略版本更新变化列表）

前言参照SFF-8024 Rev4.5文档翻译：SFF-8024 Rev4.5文档翻译

---

1、范围

本文档定义了一个增强型存储器map映射/表，其中包含用于光学收发器的数字诊断监视接口，允许伪实时访问设备操作参数。它还为先前定义的I2C接口ID存储器map添加了新选项，以适应SFP MSA或GBIC文档中未考虑的新收发器类型。

接口是GBIC规范和SFP MSA中定义的I2C接口ID的扩展。两种规格都定义了一个256字节的内存map，可以通过8位地址X（A0H）处的I2C接口访问该map。数字诊断监控接口利用8位地址X（A2H），因此最初定义的I2C接口ID内存map保持不变。该接口向后兼容GBIC规范和SFP MSA。

为了为将来的扩展提供存储空间，在A2H存储空间的高128字节定义了多个可选页面。

1.1、版权

参照SFF-8024 Rev4.5文档翻译：

1.2、免责声明

参照SFF-8024 Rev4.5文档翻译：

---

2、参考文献

INF-8074 SFP (Small Formfactor Pluggable) 1 Gb/s Transceiver [小型可插拔 1Gb/s收发器]

SFF-8024 SFF Committee Cross Reference to Industry Products

SFF-8053 GBIC (Gigabit Interface Converter) [千兆接口转换器]

SFF-8079 SFP Rate and Application Selection

SFF-8089 SFP Rate and Application Codes

SFF-8418 SFP+ 10 Gb/s Electrical Interface

SFF-8419 SFP+ Power and Low Speed Interface

SFF-8690 Tunable SFP+ Memory Map for ITU Frequencies

IEEE Std 754-2008 Standard for Binary Floating-Point Arithmetic [二进制浮点运算标准]

---

3、增强型数字诊断接口 - 简介

增强型数字诊断接口（enhanced digital diagnostic interface）是2000年9月14日SFP MSA文件中定义的MOD_DEF接口的超集，后来作为INF-8074提交给SFF委员会。那里明确定义了I2C接口引脚定义，硬件和时序。

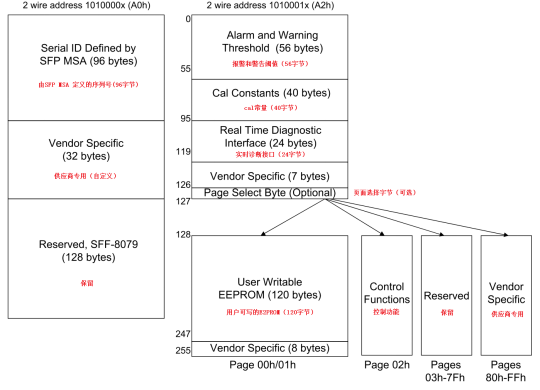

本文档描述了SFP MSA中定义的内存map的扩展（参见图4-1）。增强型接口使用I2C串行总线地址X，通常称为A2H，其中X可以为0表示读操作，也可以为1表示写操作。从该地址读取的信息提供有关模块当前操作条件的诊断信息。收发器通过数字化内部模拟信号产生该诊断数据。校准和警报（警告）阈值数据在设备制造期间写入。

---

4、内存组织

4.1 、两线接口字段
