关键词：PLECE,伯德图，Bode，BUCK
记录目的：记录 Plecs 的分析工具使用方法，会根据Demo学习使用根据生成电路的 伯德图。
软件：PLECS 4.7.3
1.先通过软件自带Demo学习
1.1 Demo路径

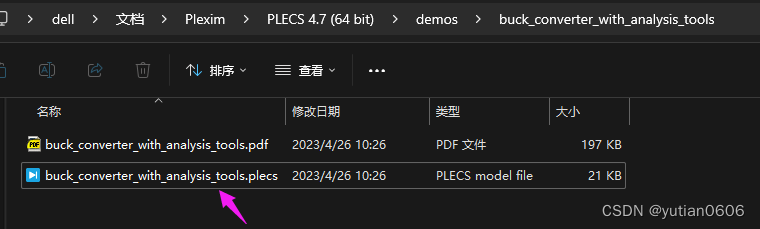

如下图是软件自带的Demo，一个buck电路的分析模型文件：
文件名：buck_converter_with_analysis_tools.plecs
路径：\Plexim\PLECS 4.7 (64 bit)\demos\buck_converter_with_analysis_tools
1.2 Analysis tools 分析工具使用
打开文件后，按如下图路径找到对应菜单
点击 Start analysis 按钮后，待分析完成会弹出如下窗口。
2.学习Demo 自建分析模型
2.1 复制分析模型
将如下框中的PWM部分复制到自己的文件中，并连接到上管，右边的小信号分析模块接入电压信号。

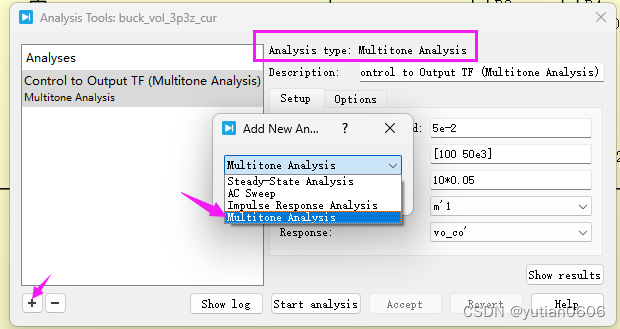

2.2添加测试项目
2.2添加测试项目添加测试项目

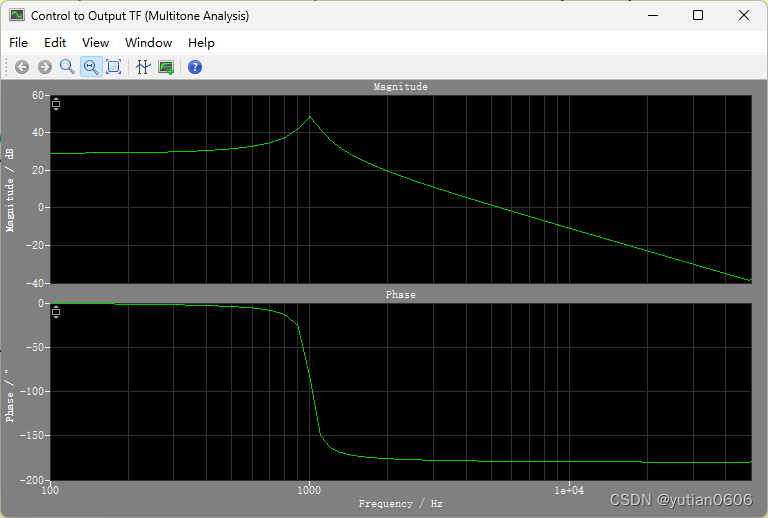

分析出的伯德图
2.3 导出分析数据的CSV文件
