1、 打开PADS Logic
讯享网

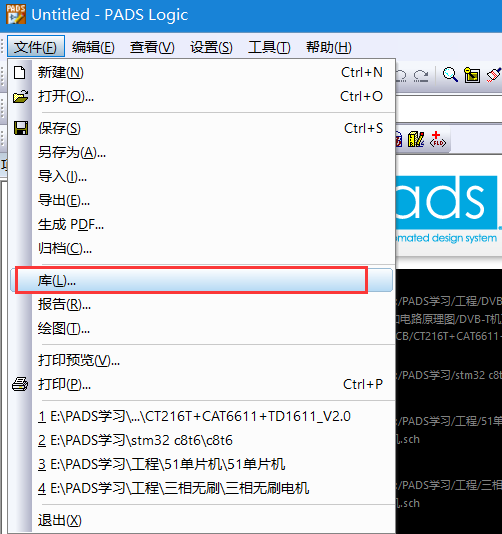

2、选择文件——>库

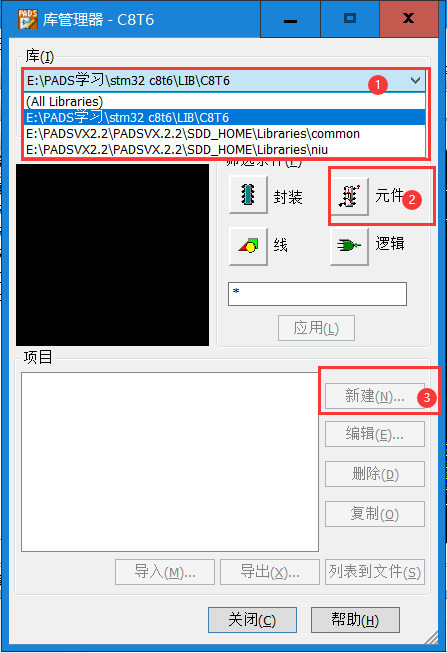

3、下拉菜单——>选择一个你想要把元件创立在哪个库
（一定确保你的库里面包含了common这个库，元器件的引脚，页面连接符，电源和地符号都在这个库里面）
这里我选择niu这个库——>点击元件——>点击新建
4、点击图标，进入编辑图形界面；期间会跳出一个是否创建NEW PART的界面，直接确认即可

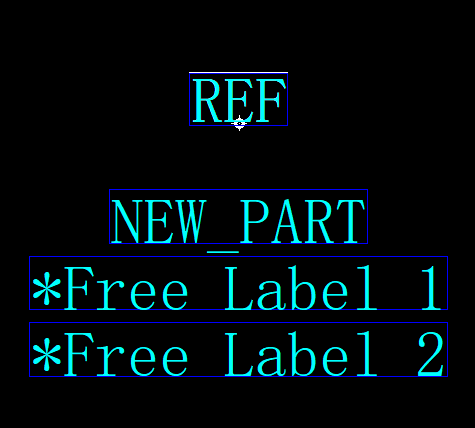

5、点击完确认以后会出现以下界面
- REF:是指元件序号 ，如R1、R2、C3、C4
- 点是元器件原点，一般我们把器件中心建立在原点上面
- NEW_PART:是你创建的器件名称
- Free Lable 1:这些是元器件标签
我们先把这些标签移到一边，方便我们建立原理图
6、调整好栅格
（快捷键g：调节栅格大小，快捷键gd：显示栅格大小）
这里我都调到了100（g100 gd100）

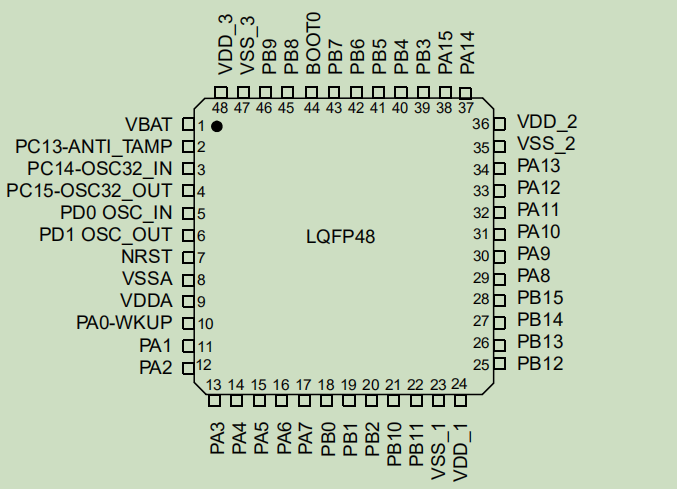

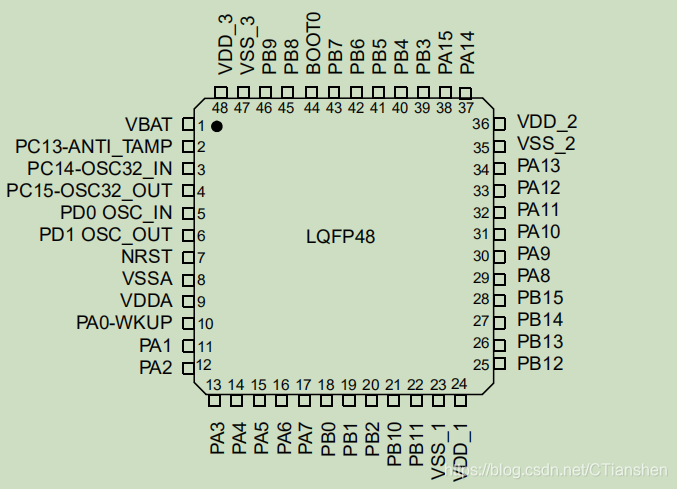

这次将用封装向导创建STM32F103C8T6的原理图

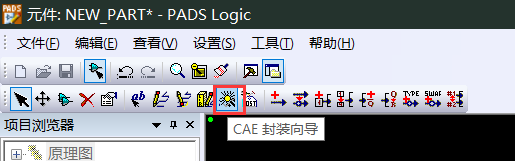

7、点击图标打开封装管理器

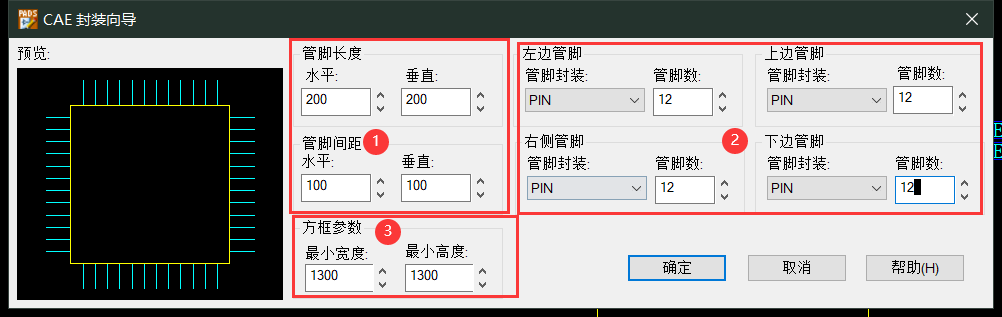

在CAE封装向导里面输入参数如下
1）1中的数据就是你引脚长度以及引脚间的间距，这里不作修改
2）2中的数据是具体的引脚数，这里需要根据你要设计的封装数而输入
3）3中的方框参数是指2D线方框（这个可以在后面修改）
可以初步输入大小为：管脚间距X(管脚数+1)
如果左右上下管脚不相等以多的的一边为准

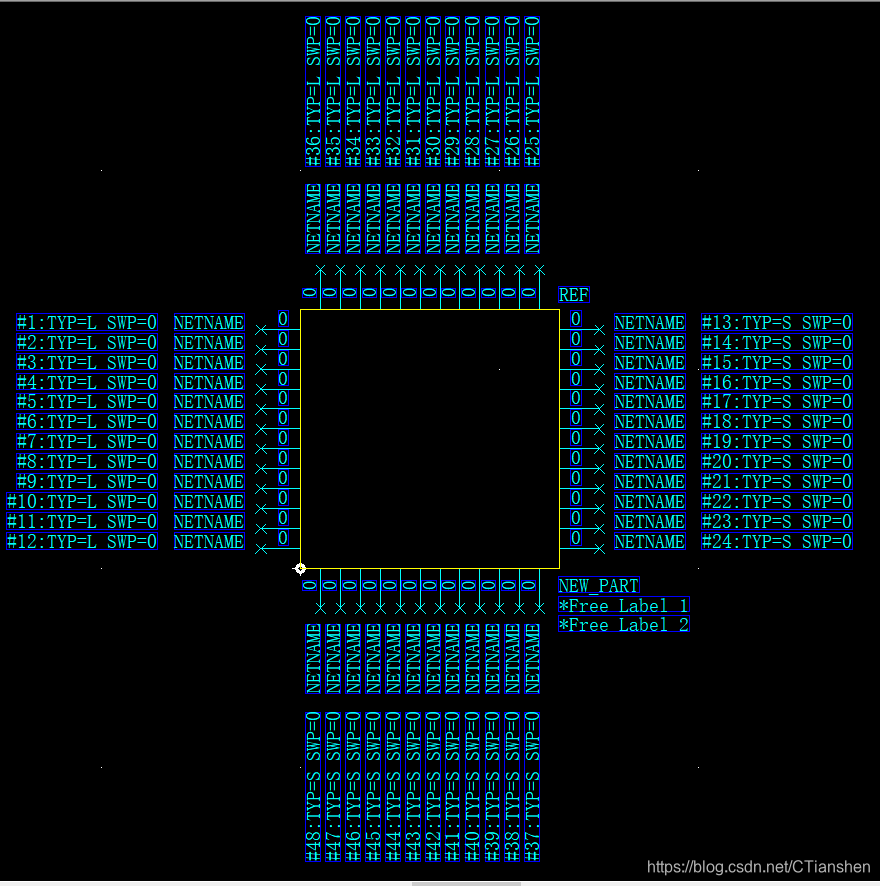

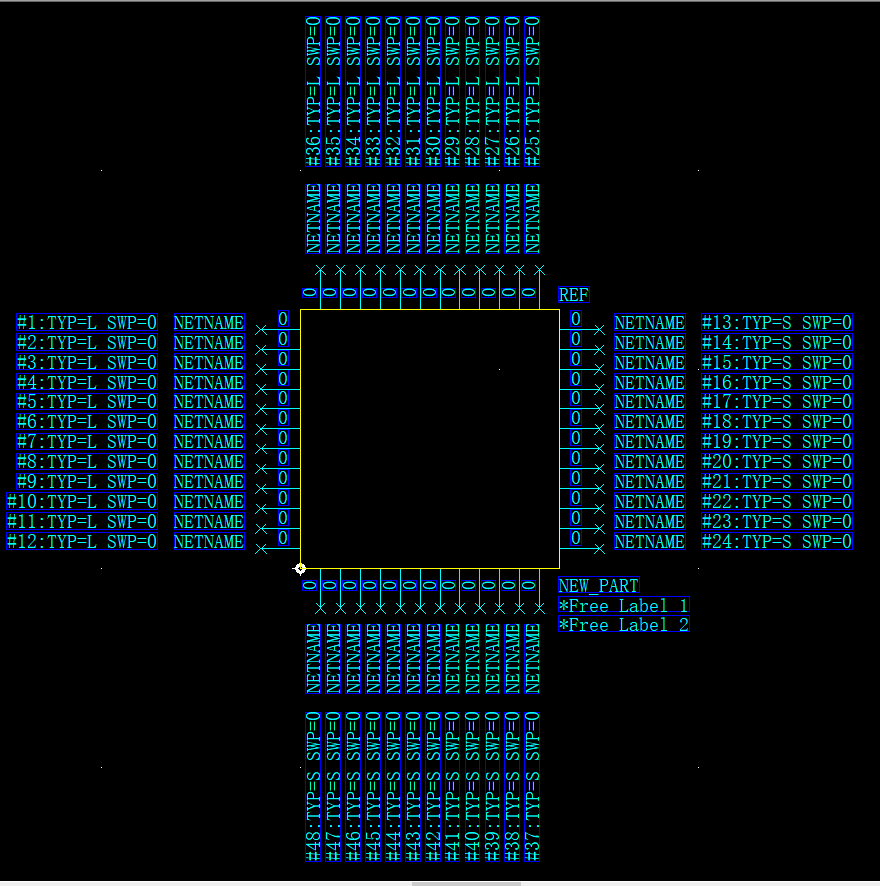

输入参数后建成的封装如下：
8、文件——>返回至元件
9、点击图标，编辑电参数

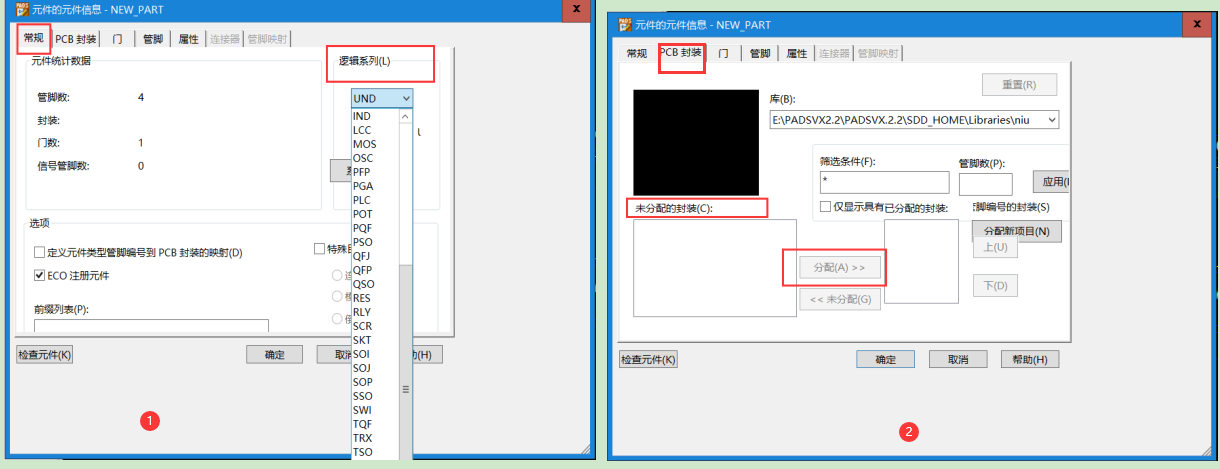

1)常规：这里是选择逻辑系列。如果电容就选CAP，电阻就选RES，二极管就选择DIO，这里是芯片，选择UDO。
2）PCB封装：这里添加PCB封装（封装我还没做，暂时不管）
- 3）门：就是我们刚才建立的图形。
- 4）管脚：我们在这里将输入管脚信息，引脚多的器件一般在这里输入。这里有48个引脚，最好在这里输入（具体操作看步骤10）。
- 5）属性：添加属性标签，如果是电阻电容那么它有电阻值大小、电容值大小可以在这里加个属性标签，这里我们不添加。
10、STM32F103C8T6有48个引脚，我们将在管脚这一项输入管脚信息
这里我们需要一点点小技巧

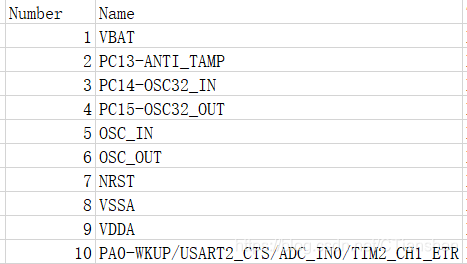

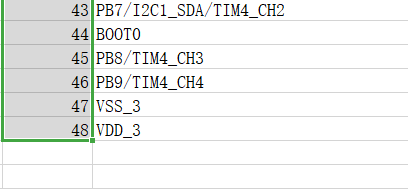

首先在word/wps里面建立一个表格（最好是.csv格式）
表格包括信息如下：引脚标号、引脚名称
注：表格的引脚必须严格从1开始一一对应
下面我们在管脚这一项
1）在表格中复制1~48的数字

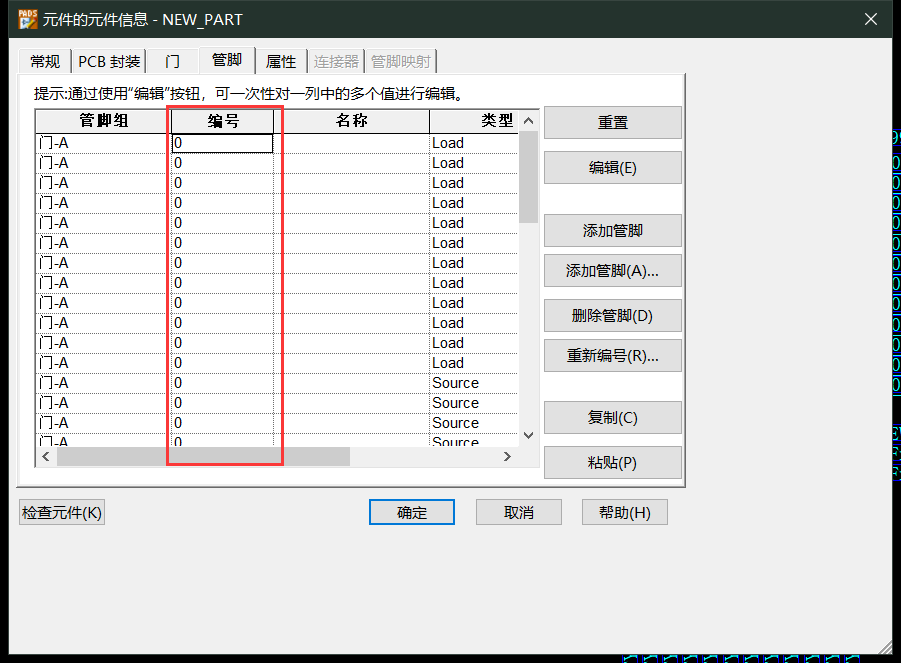

在PADS中编号这一栏，点击第一个方框
（注意只是选中第一项，鼠标并没有在格子里面闪），
直接粘贴（Ctrl+V）即可
名称一项的操作也一样
注：名称中不能有空格以及超过20个字符

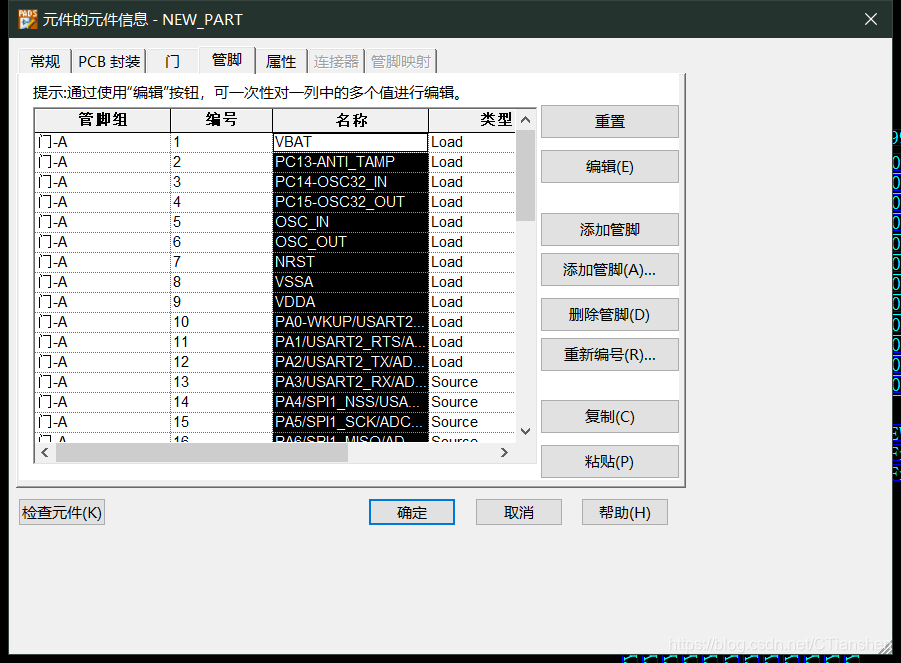

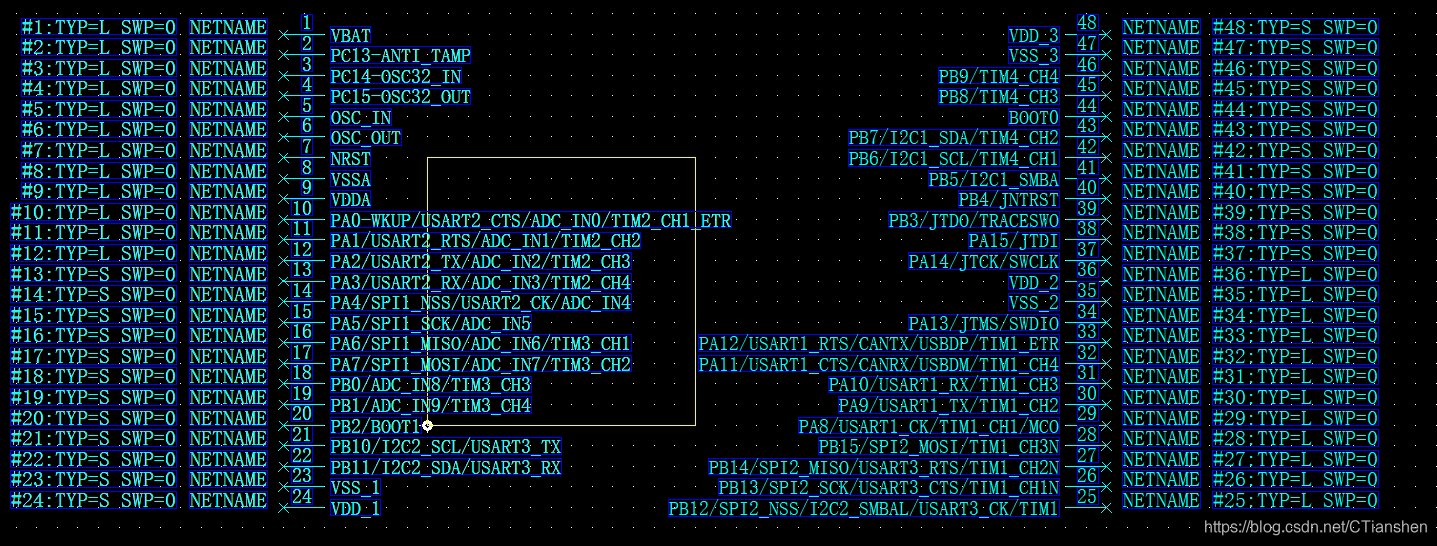

设置完的页面如下
点击确定，退出编辑电参数界面。

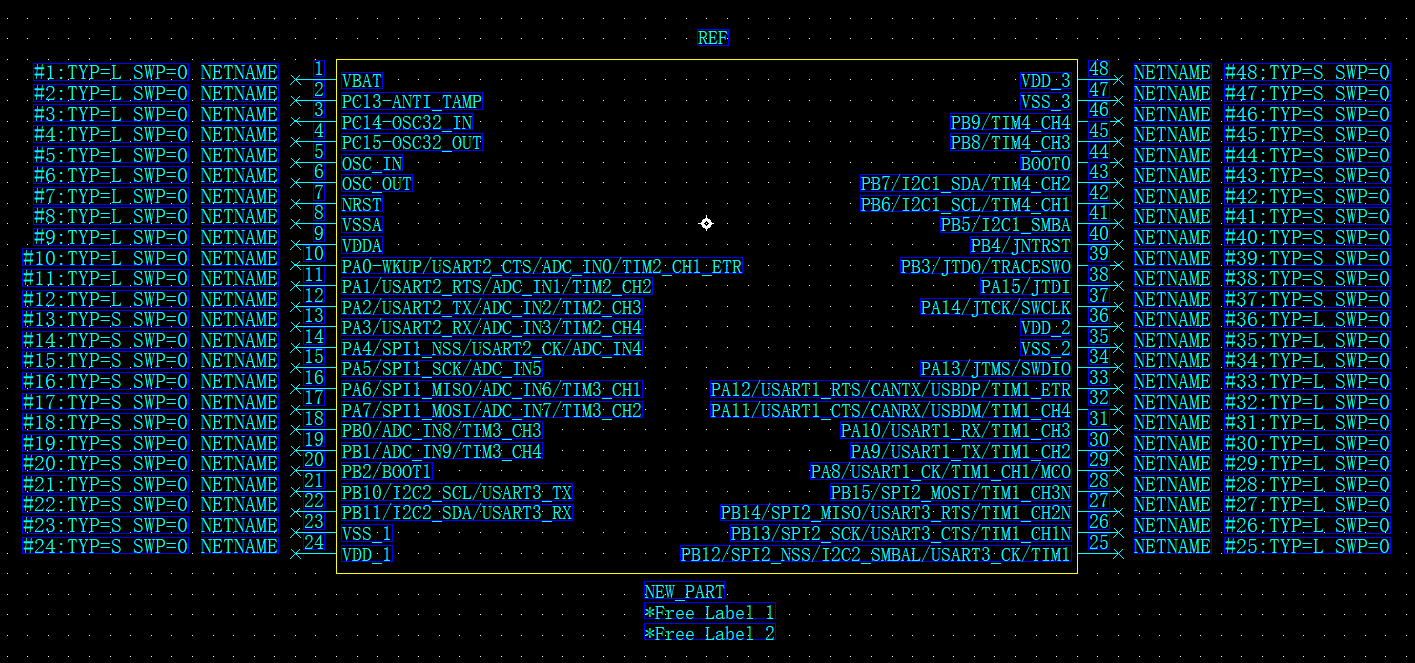

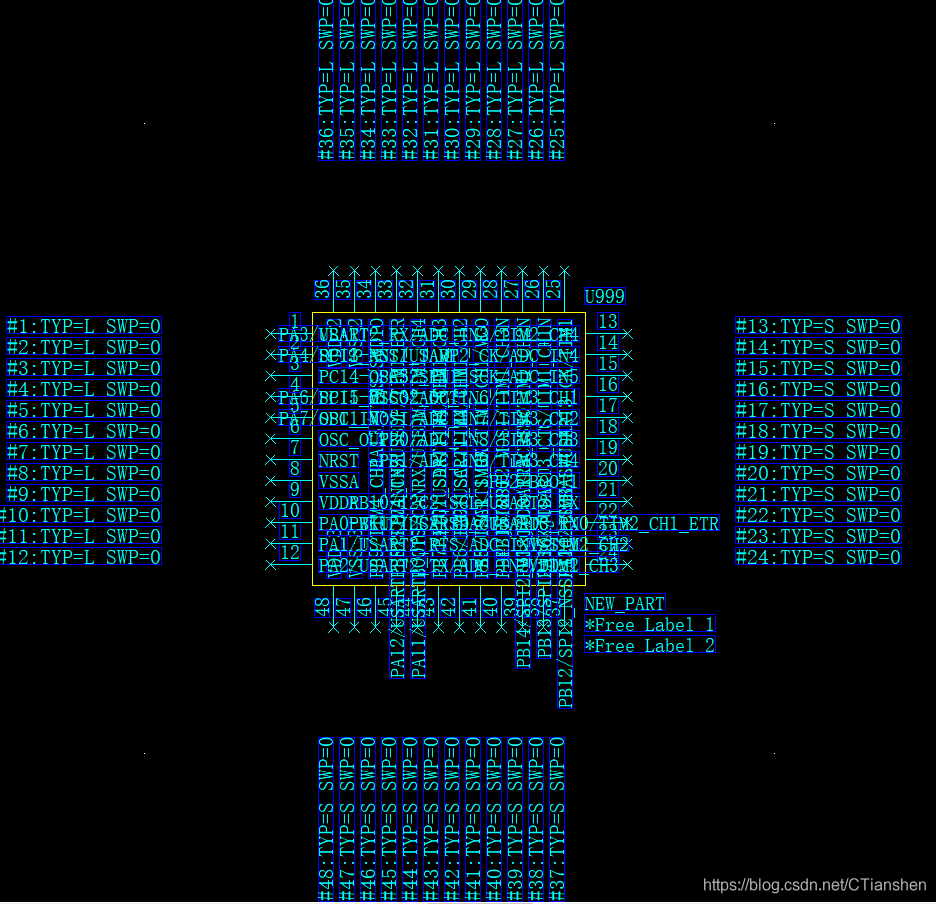

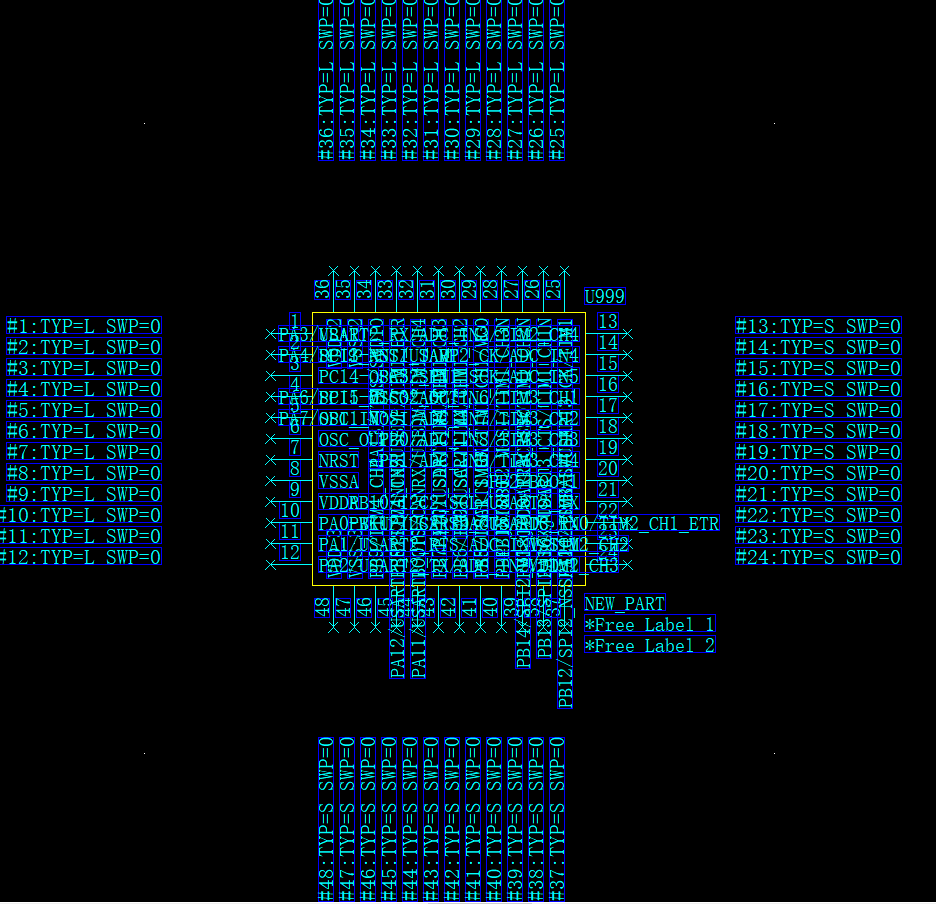

11、由于名字过长，以及管脚的标注方向差异（一般都为逆时针方向）导致原理图过于拥挤，我们需要重新回去手动整理一下图形。

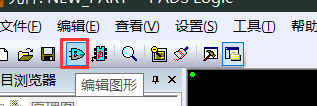

12、再次点击图标编辑图形
13、右键——>选择端点
先把引脚分类好，并按照数字顺序重新排列。
（选中一边的引脚——>右键——>移动——>右键——>90°旋转，X镜像，Y镜像三个操作轮流上阵）

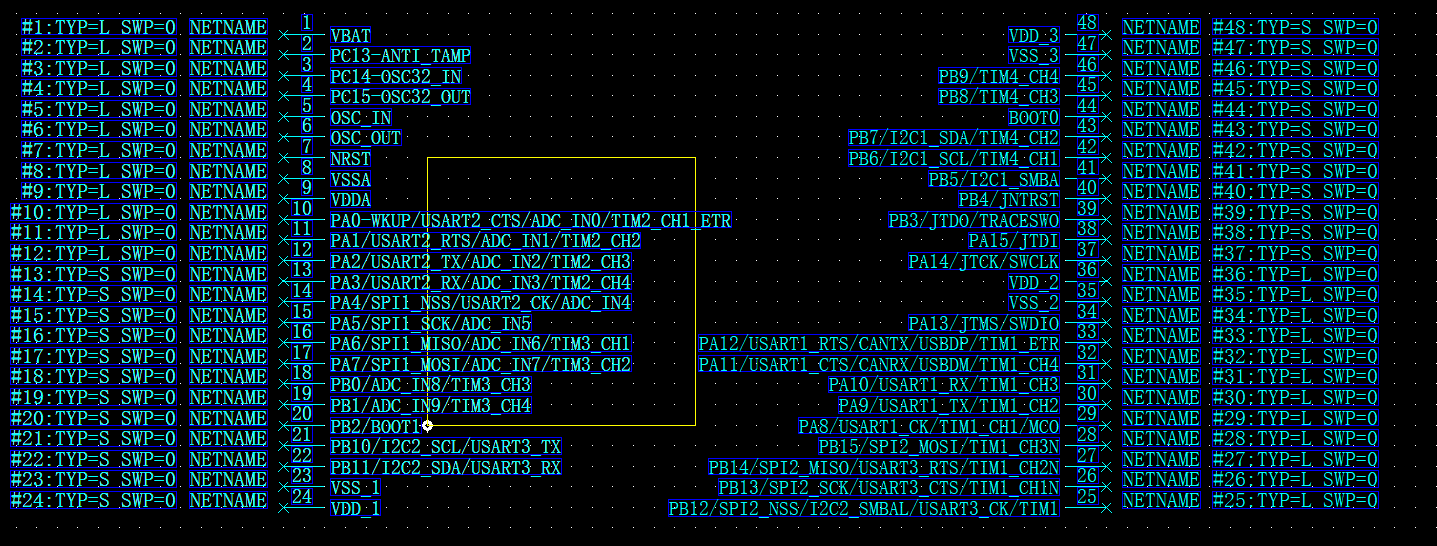

操作后的原理图如下

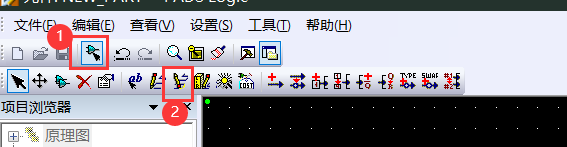

14、调整2d线，按顺序点击图标1和2
15、最后把标签放在相应位置：
最终原理图如下
16、
1）文件——>返回置元件
2）文件——>保存，选择想要保存到的库，设置好名字
3）文件——>退出元件编辑器

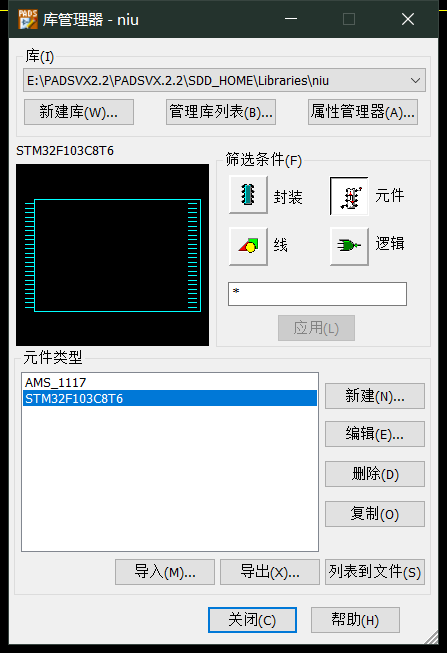

最后在库中看看所建立的原理图：
选择文件——.>库——>元件
