OpenHarmony轻量系统开发【7】驱动之I2C显示OLED屏幕

科技前沿 • 2025-02-17 07:56 • 阅读 49

大家好，我是讯享网，很高兴认识大家。

摘要：本文简单介绍如何操作I2C去显示OLED屏幕，并且实现动画播放、中文英文显示、绘图等功能

适合群体：适用于润和Hi3861开发板，L0轻量系统驱动开发

文中所有代码仓库：https://gitee.com/qidiyun/hihope-3861-smart-home-kit

本文参考许思维老师的文章，许思维老师主页是：

https://harmonyos.51cto.com/user/posts/

感谢许思维老师~

7.1实验效果

Hispark WiFi开发套件又提供一个oled屏幕，但是鸿蒙源码中没有这个屏幕的驱动，我们需要自己去移植。

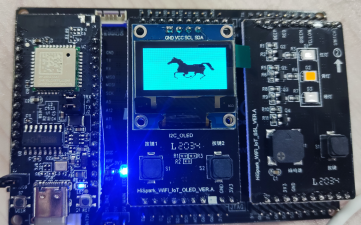

以下是移植效果：

讯享网

接口：I2C

使用引脚：HI_IO_NAME_GPIO_13 、 HI_IO_NAME_GPIO_14

7.2代码

这里我直接用许思维老师之前移植好的代码，不过由于鸿蒙版本更新过快，许思维老师之前的代码是基于1.0版本，直接拿到3.0以上版本编译会出错，这里我修改了编译错误。放在我的仓库中。

整个代码目录如下：

主要是3个文件夹：

（1）examples

测试代码，里面有一个ssd1306_demo.c文件，是我们的入口函数。

（2）libm_port

从musl libc中抽取的`sin`和`cos`的实现。

（3）ssd1306

相关驱动代码部分。

接下来我们来重点看下代码部分：

（1）初始化入口函数

入口函数是 Ssd1306TestDemo ，它创建了Ssd1306TestTask线程，所以我们重点看 Ssd1306TestTask线程。

void Ssd1306TestTask(void* arg) { (void) arg; //先初始化引脚 IoTGpioInit(HI_IO_NAME_GPIO_13); IoTGpioInit(HI_IO_NAME_GPIO_14); //将引脚功能设置为I2C引脚 hi_io_set_func(HI_IO_NAME_GPIO_13, HI_IO_FUNC_GPIO_13_I2C0_SDA); hi_io_set_func(HI_IO_NAME_GPIO_14, HI_IO_FUNC_GPIO_14_I2C0_SCL); //初始化I2C0 IoTI2cInit(0, OLED_I2C_BAUDRATE); //WatchDogDisable(); usleep(20*1000); //初始化SSD1306 ssd1306_Init(); //全部清空 ssd1306_Fill(Black); ssd1306_SetCursor(0, 0); //显示 Hello HarmonyOS! ssd1306_DrawString("Hello HarmonyOS!", Font_7x10, White); uint32_t start = HAL_GetTick(); ssd1306_UpdateScreen(); uint32_t end = HAL_GetTick(); printf("ssd1306_UpdateScreen time cost: %d ms.\r\n", end - start); TestDrawChinese1(); TestDrawChinese2(); TestGetTick(); while (1) { //进行所有用例测试 ssd1306_TestAll(); usleep(10000); } }

讯享网

（2）I2C发送函数

我们要操作OLED屏幕，就需要使用I2C发送数据给OLED屏幕，代码使用

ssd1306_SendData函数发送I2C数据，该函数原型如下，直接调用的hi3861的i2c接口函数：

讯享网static uint32_t ssd1306_SendData(uint8_t* data, size_t size) { int id = SSD1306_I2C_IDX; return IoTI2cWrite(id, SSD1306_I2C_ADDR, data, size); }

（3）修改 usr_config.mk文件

注意，默认代码是没有打开i2c功能的，直接编译会提示相关的i2c函数没有定义，我们需要打开i2c的功能，具体是修改usr_config.mk文件，目前版本（3.1）的路径是：

device\soc\hisilicon\hi3861v100\sdk_liteos\build\config\usr_config.mk

但是代码结构可能会调整，路径可能会变。

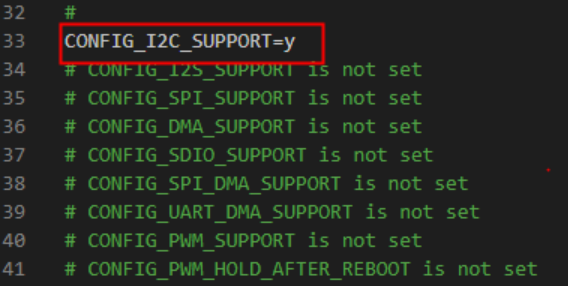

增加 CONFIG_I2C_SUPPORT=y

OpenHarmony轻量系统开发【7】驱动之I2C显示OLED屏幕
