VGA 基础知识

大家好，我是讯享网，很高兴认识大家。

VGA（Video Graphics Array）是视频图像阵列，通常指代VGA接口。就是常见的老式电脑中，主机和显示器相连的带有左右两个螺丝的连接线。虽然现在的显示屏大多已经采用DVI和HDMI方案，但其实VGA在另一个地方还有应用，那就是大屏的LCD。目前4.3寸以上的TFT基本都是VGA接口，这样在完成一个FPGA系统设计时，选择一个VGA接口的TFT用来显示便是最简单方便的方案。

VGA的内部信号

讯享网

最重要的 5 个信号，分别是R 、G、 B 红绿蓝三色的模拟信号，以及行同步信号和场同步信号。其他信号一般来说板子自己已经帮我们在内部接好了，我们不用去给它信号。

行和场就可以类比于显示屏的宽和高

如上图所示的这样的VGA接口其实是通过模拟VGA接口连接，计算机内部以数字方式生成图像信息。这里最主要的就是要实现R、G、B 三原色信号的数模转换。

电脑屏幕上的所有颜色，都由这红色绿色蓝色三种色光按照不同的比例混合而成的。一组红色绿色蓝色就是一个最小的显示单位。屏幕上的任何一个像素点颜色都可以由一组RGB值来记录和表达。

在电脑中，RGB的所谓“多少”就是指亮度，并使用整数来表示。通常情况下，RGB各有256级亮度，用数字表示为从0、1、2…直到255。

RGB的格式：

对一种颜色进行编码的方法统称为色彩空间

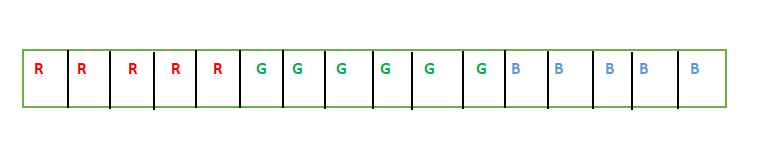

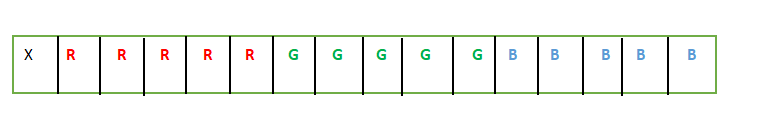

RGB555：RGB555是一种16位的RGB格式，但是只有用到了5+5+5，剩下的一位其实是没有用到的。R、G、B 每个分量都用5位表示。

RGB565:RGB565使用16位表示一个像素，这16位中的5位用于R，6位用于G，5位用于B。这个比555好在更加充分利用16位的资源

RGB888（也叫RGB24）：RGB分量都用8位表示，取值范围为0-255。

RGB444:每个颜色通道用4位来表示，

virtex5用的RGB888。

参考：http://t.csdn.cn/7uHis

VGA显示器一般从左上角开始扫描，从左向右逐点扫描，每扫描完一行后，向下移动一行，继续扫描。在这期间，CRT对电子束进行消隐，每行结束时，用行同步信号进行同步；当扫描完所有行，形成一帧图片时，用场同步信号进行同步，使扫描回到屏幕的左上角，同时进行消隐，开始下一帧。

完成一行扫描的时间为水平扫描时间，倒数为行频率；完成一帧的扫描时间为垂直扫描时间，倒数为场频率。基本上用场频率来表示显示屏的刷新频率。

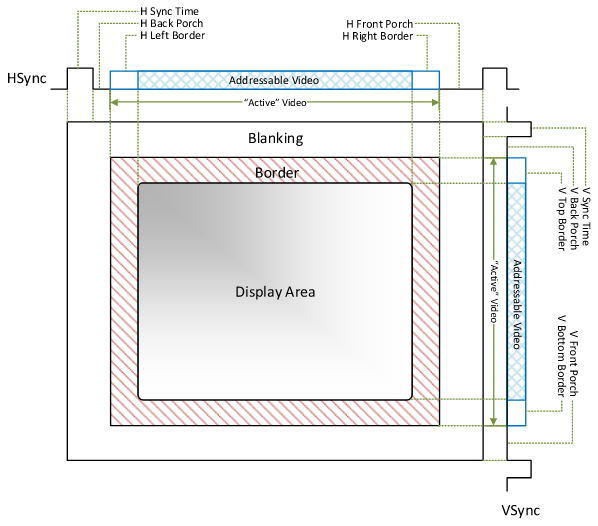

当计算设计的FPGA的时钟频率时需要考虑到无效显示区。

行时序/场时序都需要同步脉冲、显示后沿、显示时序段和显示前沿四部分。VGA工业标准显示模式要求：行同步，场同步都为负极性，即同步脉冲要求是负脉冲。

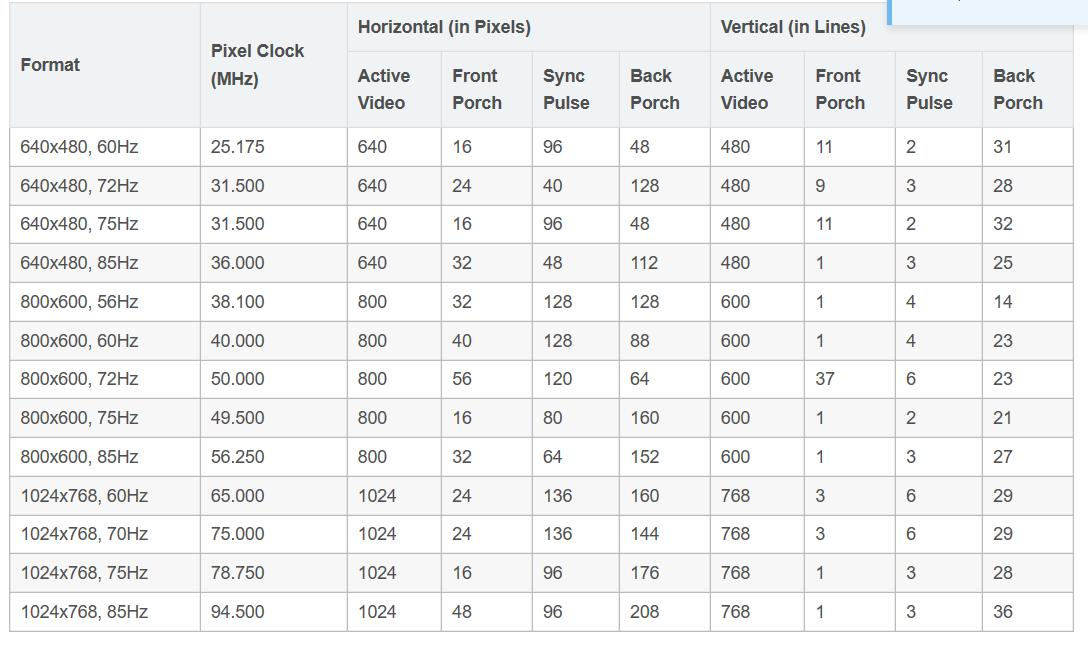

对于我们输入不同的行和场的同步信号，显示器会自动匹配我们的信号产生图像。但我们的输入应该满足如下的配置。

现在以640*480,60hz编写相应的程序

`timescale 1ns / 1ps //VGA Format 640*480@60HZ `define H_ACTIVE 640 `define H_FRONT_PORCH 16 `define H_SYNCH_PULSE 96 `define H_BACK_PORCH 48 `define H_TOTAL ( `H_SYNCH_PULSE + `H_BACK_PORCH + `H_ACTIVE + `H_FRONT_PORCH ) //800 // pixels `define V_ACTIVE 480 `define V_FRONT_PORCH 11 `define V_SYNCH_PULSE 2 `define V_BACK_PORCH 31 `define V_TOTAL (`V_SYNCH_PULSE + `V_BACK_PORCH + `V_ACTIVE + `V_FRONT_PORCH ) //524 // lines module vga_driver( input pixel_clk , input rst , output reg de , output reg h_sync , output reg v_sync , output reg [10:0] y_cnt , output reg [10:0] x_cnt ); //=========== 行计数器 ================ always@(posedge pixel_clk)begin if(rst) x_cnt <= 0; else if( x_cnt == (`H_TOTAL-1) ) x_cnt <= 0; else x_cnt <= x_cnt + 1; end //========== 场计数器 ================== always@(posedge pixel_clk)begin if(rst) y_cnt <= 0; else if(x_cnt == (`H_TOTAL-1))begin if(y_cnt == (`V_TOTAL - 1) ) y_cnt <= 0; else y_cnt <= y_cnt + 1; end end //======== 判断输出有效信号 ========== reg h_en; always@(posedge pixel_clk)begin if(x_cnt == (`H_TOTAL-1) ) h_en <= 1; else if(x_cnt == (`H_ACTIVE-1)) h_en <= 0; end reg v_en; always@(posedge pixel_clk)begin if(x_cnt == (`H_TOTAL-1)) begin if(y_cnt == (`V_TOTAL-1) ) v_en <= 1; else if(y_cnt == (`H_ACTIVE-1)) v_en <= 0; end end always@(posedge pixel_clk) begin de <= v_en & h_en; end //================ 设置SYN的时间段为低电平================ always@(posedge pixel_clk)begin if(x_cnt == (`H_ACTIVE+`H_FRONT_PORCH-1)) h_sync <=0; else if(x_cnt == (`H_ACTIVE+`H_FRONT_PORCH+`H_SYNCH_PULSE-1) ) h_sync <=1; end always@(posedge pixel_clk)begin if(rst) v_sync <=1; else begin if(x_cnt == `H_TOTAL-1) begin if(y_cnt == (`V_ACTIVE+`V_FRONT_PORCH-1)) v_sync <=0; else if(y_cnt == (`V_ACTIVE+`V_FRONT_PORCH+`V_SYNCH_PULSE-1) ) v_sync <=1; else v_sync<=v_sync; end else v_sync <=v_sync; end end endmodule

讯享网

测试程序：

讯享网`timescale 1ns / 1ps module vga_driver_tb; reg clk,rst; wire de; wire hs,vs; wire [10:0] x_cnt; wire [10:0] y_cnt; vga_driver u0( . pixel_clk ( clk ) , .rst ( rst ) , .de ( de ) , .h_sync ( hs ) , .v_sync ( vs ) , .y_cnt ( y_cnt ) , .x_cnt ( x_cnt ) ); always #30 clk=~clk; initial begin clk = 0; rst = 1; #100 rst = 0; end endmodule

ise仿真：

使用ise自带的仿真。

看 hs什么时候低电平什么时候重新拉高，如果是理想情况，一个是x_cnt到达h_active+h_front_porch-1 的时候也就是（640+16)-1=656-1=655的时候拉低，再过h_sync_pause=96 也就是(656+96)-1=752-1=751的时候拉高。

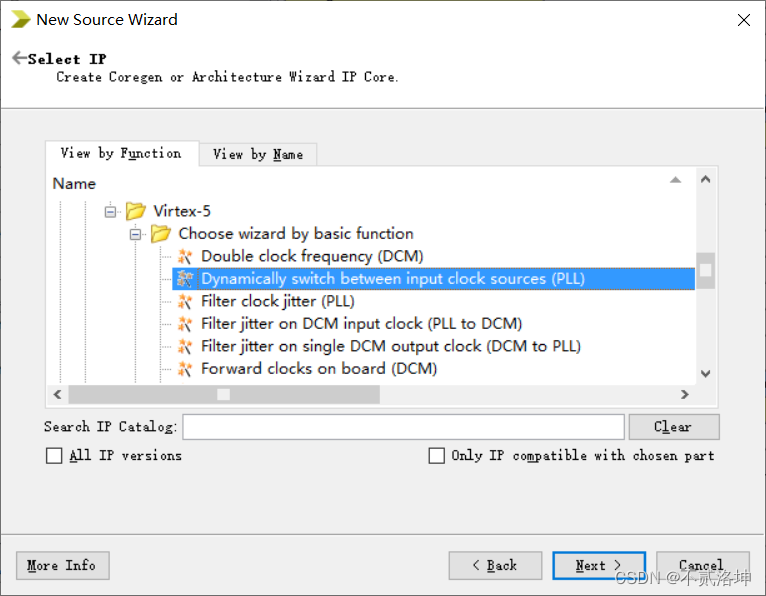

现在写一个顶层模块，同时把RGB颜色输出，但是，在此之前，我们应该给出一个60MHZ的时钟才行，注意，这里的60是根据我们之前讨论的在不同分辨率下的VGA时序参数那里得到的。此处我们可以用ise自带的时钟IP核来完成时钟频率的转换。

1、DCM实际上就是一个DLL，可以对输入时钟进行相位移动，补偿，产生倍频和分频时钟，但是5以及以后的产品不用了。

2、PLL相对于DCM，除了不能相移时钟，其它的都一样，但是PLL产生时钟的频率比DCM更加精准，而且时钟的jitter也更好。

3、MMCM实际上就是PLL+DCM相移功能的结合体。7系列的FPGA还会在临近I/O部分放置一些PLL，专门给MIG来产生DDR时钟。

这里使用PLL

这里使用PLL出现了很多问题，一个问题是ERROR:Xst:2035 - Port <clk> has illegal connections. This port is connected to an input buffer and other components.关于这个问题，采取了网上的办法，关掉XST里的IO Buffers。随之会出现io口无缓冲的问题，还有个问题，忘了，和clk有关，最后的解决方法是clk独立的作为一线，然后根据PLL生成60MHZ和33MHZ(本身)时钟，最后XST还是有感叹号，虽然最后编译成功。

top文件：

module top( output [7:0] R,G,B, output h_sync,v_sync, input clk,rst ); wire clk60M ; wire clk33M; wire de ; clock u1 ( .CLKIN1_IN(clk), .RST_IN(1'b0), .CLKOUT0_OUT(clk60M), .CLKOUT1_OUT(clk33M), .LOCKED_OUT() ); wire [10:0]x_cnt ; wire [9:0]y_cnt ; vga_driver u0( . pixel_clk ( clk60M ) , .rst ( rst ) , .de ( de ) , .h_sync ( h_sync ) , .v_sync ( v_sync ) , .y_cnt ( y_cnt ) , .x_cnt ( x_cnt ) ); reg[3:0] Rr , Gr , Br ; always@ (posedge clk33M) case ( x_cnt ) //对于x_cnt在不同的位置，我们赋予不同的颜色，就会形成彩条 80*0 : { Rr , Gr , Br } <={ 8'b00000000 , 8'b00000000 , 8'b00000000 } ; 80*1 : { Rr , Gr , Br } <={ 8'b00000000 , 8'b00000000 , 8'b } ; 80*2 : { Rr , Gr , Br } <={ 8'b00000000 , 8'b , 8'b00000000 } ; 80*3 : { Rr , Gr , Br } <={ 8'b00000000 , 8'b , 8'b } ; 80*4 : { Rr , Gr , Br } <={ 8'b , 8'b00000000 , 8'b00000000 } ; 80*5 : { Rr , Gr , Br } <={ 8'b , 8'b00000000 , 8'b } ; 80*6 : { Rr , Gr , Br } <={ 8'b , 8'b , 8'b00000000 } ; 80*7 : { Rr , Gr , Br } <={ 8'b , 8'b , 8'b } ; endcase assign B = ( de == 0 ) ? 0 : Br ; assign G = ( de == 0 ) ? 0 : Gr ; assign R = ( de == 0 ) ? 0 : Rr ; endmodule

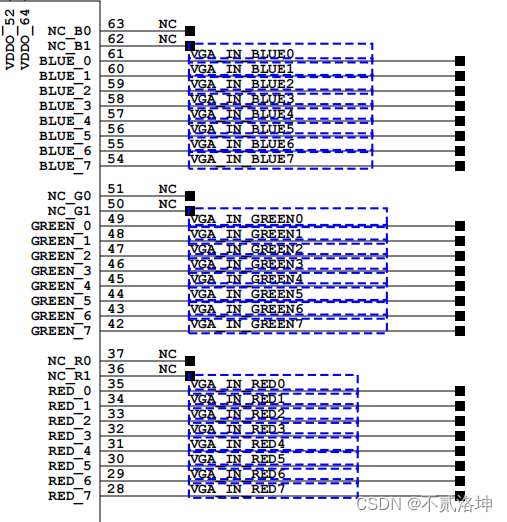

编写约束文件：

讯享网# PlanAhead Generated physical constraints NET "B[7]" LOC = AD7; NET "B[6]" LOC = AC7; NET "B[5]" LOC = AB5; NET "B[4]" LOC = AA5; NET "B[3]" LOC = AB7; NET "B[2]" LOC = AB6; NET "B[1]" LOC = AC5; NET "B[0]" LOC = AC4; # PlanAhead Generated IO constraints NET "B[7]" IOSTANDARD = LVCMOS33; NET "B[6]" IOSTANDARD = LVCMOS33; NET "B[5]" IOSTANDARD = LVCMOS33; NET "B[4]" IOSTANDARD = LVCMOS33; NET "B[3]" IOSTANDARD = LVCMOS33; NET "B[2]" IOSTANDARD = LVCMOS33; NET "B[1]" IOSTANDARD = LVCMOS33; NET "B[0]" IOSTANDARD = LVCMOS33; # PlanAhead Generated physical constraints NET "G[7]" LOC = AE6; NET "G[6]" LOC = AD6; NET "G[5]" LOC = Y7; NET "G[4]" LOC = AA6; NET "G[3]" LOC = AD5; NET "G[2]" LOC = AD4; NET "G[1]" LOC = Y9; NET "G[0]" LOC = Y8; # PlanAhead Generated IO constraints NET "G[7]" IOSTANDARD = LVCMOS33; NET "G[6]" IOSTANDARD = LVCMOS33; NET "G[5]" IOSTANDARD = LVCMOS33; NET "G[4]" IOSTANDARD = LVCMOS33; NET "G[3]" IOSTANDARD = LVCMOS33; NET "G[2]" IOSTANDARD = LVCMOS33; NET "G[1]" IOSTANDARD = LVCMOS33; NET "G[0]" IOSTANDARD = LVCMOS33; # PlanAhead Generated physical constraints NET "R[7]" LOC = W11; NET "R[6]" LOC = Y11; NET "R[5]" LOC = AG6; NET "R[4]" LOC = AH5; NET "R[3]" LOC = V7; NET "R[2]" LOC = W7; NET "R[1]" LOC = AF5; NET "R[0]" LOC = AG5; # PlanAhead Generated IO constraints NET "R[7]" IOSTANDARD = LVCMOS33; NET "R[6]" IOSTANDARD = LVCMOS33; NET "R[5]" IOSTANDARD = LVCMOS33; NET "R[4]" IOSTANDARD = LVCMOS33; NET "R[3]" IOSTANDARD = LVCMOS33; NET "R[2]" IOSTANDARD = LVCMOS33; NET "R[1]" IOSTANDARD = LVCMOS33; NET "R[0]" IOSTANDARD = LVCMOS33; # PlanAhead Generated physical constraints NET "clk" LOC = AH17; NET "v_sync" LOC = Y6; NET "h_sync" LOC = AE7; NET "rst" LOC = AK6; # PlanAhead Generated IO constraints NET "clk" IOSTANDARD = LVCMOS33; NET "h_sync" IOSTANDARD = LVCMOS33; NET "rst" IOSTANDARD = LVCMOS33; NET "v_sync" IOSTANDARD = LVCMOS33;

生成bit流下载到板子上，再连接显示器观察。
