本文使用热敏电阻作为传感器进行一些应用。
1.热敏电阻简介
热敏电阻对温度敏感，不同的温度会引起电阻值的变化，通过测量电阻值并通过一定计算可以获知温度变化情况。
按照温度系数的不同，热敏电阻分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。正温度系数热敏电阻器在温度越高时电阻值越大，负温度系数热敏电阻器则相反，温度越高时电阻值越低。他们都是半导体器件。
2.实验所需元器件
负温度系数热敏电阻，直插LED，10kΩ直插电阻，220Ω直插电阻，面包板，面包板跳线

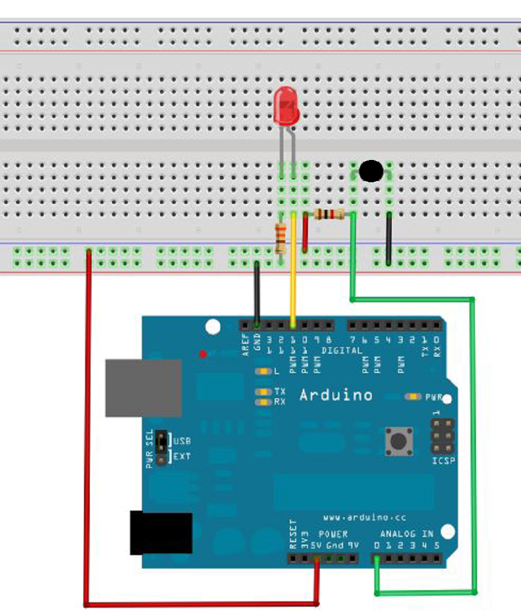

3.接线
4.程序编写
int potpin=0;//设置模拟端口A0 int ledpin=11;//设置数字端口11 ，后面用作PWM输出 int val=0;//声明变量val void setup() { pinMode(ledpin,OUTPUT);//设置数字11为输出模式 Serial.begin(9600);//设定波特率为9600 } void loop() { val=analogRead(potpin);//读取A0的模拟电压值，并赋值到val val = 245- val/2; if(val < 0) val = 0; Serial.println(val); analogWrite(ledpin,val);// PWM输出驱动LED delay(100);//延时100ms }讯享网
5.实验效果
常温下串口监视器查看到的数值为0，LED灯不亮。
热敏电阻加热后串口监视器查看到的数值上升，LED逐渐变亮。
