锂电池常规的供电电压范围是3V-4.2V之间，标称电压是3.7V。锂电池具有宽供电电压范围，需要进行降压或者升压到固定电压值，进行恒压输出，同时根据输出功率的不同，（输出功率=输出电压乘以输出电流）。不同的输出电流大小，合适很佳的芯片电路也是不同。

讯享网

锂电池升降压固定3.3V输出，电流150MA，外围仅3个电容
锂电池升压固定5V输出，外围仅3个电容
锂电池DC-DC升降压芯片，输出1-2A
锂电池升压5V 600MA，8uA低功耗
锂电池升压到5V,8.4V,9V
锂电池升压到5V,8.4V,9V,12V
锂电池升压5V2A
锂电池升压5V3A
锂电池充电管理IC，可实现边充边放电
锂电池稳压LDO，和锂电池DC-DC降压大电流芯片

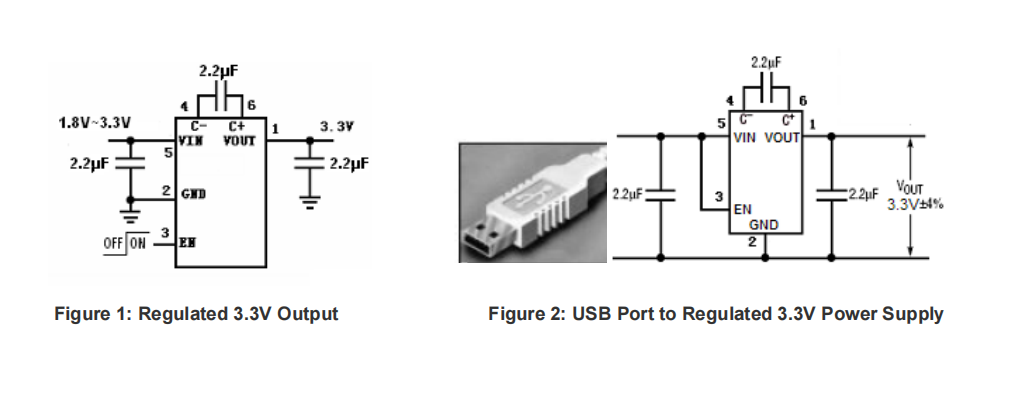

1, FS2115D是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。FS2115D的输入电压范围1.8V-5V，输出电压3.3V固定电压，输出电流高达100MA。外围元件仅需要三个贴片电容即可组成一个升压电路系统。

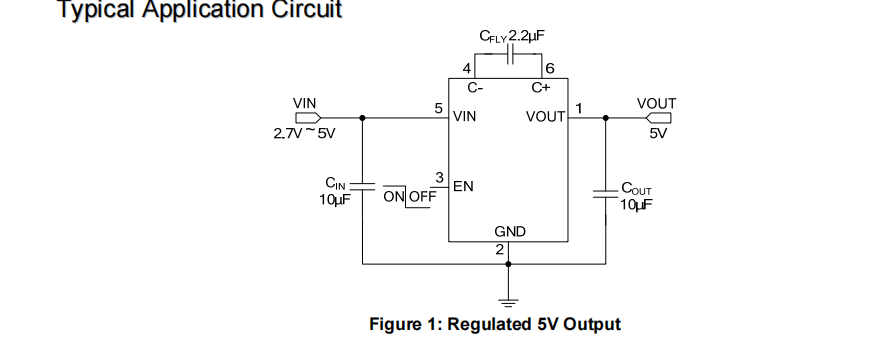

2, FS2115A是一颗低噪声，恒频1.2MHZ的开关电容电压倍增器。FS2115A的输入电压范围2.7V-5V，输出电压5V固定电压，输出电流高达250MA。外围元件仅需要三个贴片电容即可组成一个升压电路系统。

3, FS2222是一种高效率的单电感Buck-Boost变换器，可以为负载供电电流高达4A。它提供降压和升压模式之间的自动转换。FS2224工作频率为2.4MHz，也可与外部频率从2.2MHz同步到2.6MHz。直流/直流变频器在轻负载下以脉冲跳频方式工作。可以禁用省电模式，强制FS2224在FPWM模式下运行。在关机。PW2224采用TDFN3X4-14包装。

特征

2.8V~5.5V输入电压运行
可调输出电压从2.8V到5.5V
96%效率DC/DC变换器
VIN>3.6V时3.3V时的3A输出电流
Buck和Boost之间的自动转换模式
轻载时的脉冲跳跃模式效率
内部软启动
DC/DC转换器可设置为较低轻载静态电流
固定2.4MHz频率和可能同步
内置循环电流限制和过电压保护
内置热关机功能
电源良好功能
TDFN3X4-14包装（3mmx4mm）

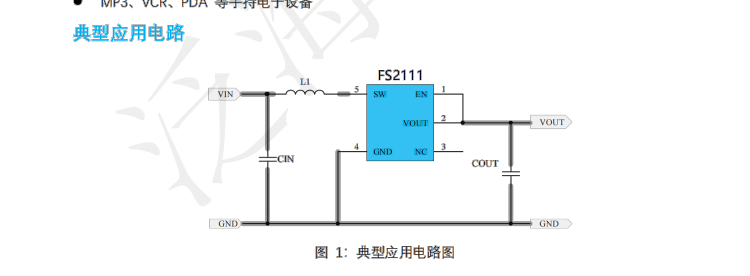

4, FS2111 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压，调节步进为 0.1V。 FS2111仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz，支持小型的外部电感器和输出电容器，同时又能保持超低的静态电流，实现MAX高的效率。产品特点⚫ MAX大效率可达： 95％⚫ MAX高工作频率： 1.2MHz⚫ 超低启动电压： 0.7V@Io=1mA⚫ 宽输入电压范围： 0.7V～ 5.0V⚫ 输入静态电流： 10uA@VIN=2.0V⚫ 输出电压可选： 3.0V～ 5.0V@step=0.1V⚫ 输出电压精度： ±2.5%⚫ 低纹波,低噪声： ±10mV@Io=50mA⚫ 使能关断控制： ≤ 0.2V（低电平）， ≥ 0.4*Vout（高电平）

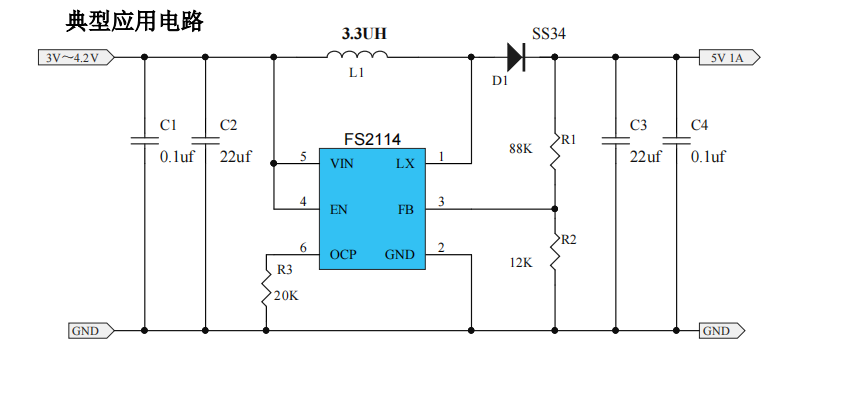

5, FS2114是电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效率高的功率效率。内部补偿网络还可以程度地减少了6个外部元件的数量。误差放大器的同相输入连接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流。 FS2114采用SOT23-6L封装，为应用提供节省空间的PCB。

FS2114特点：

可调输出MAX达12V
内部固定PWM频率：1.0MHz
Precision Feedback Reference Voltage: 0.6V (±2)
内部0.2Ω，2.5安，16V功率MOSFET
关断电流：0.1μA
过温保护，过压保护
可调过电流保护：0.5A〜2.5A（Vin端）
