配置OSPF伪连接

在VPN PE间配置伪连接Sham link后，Sham link将被视为OSPF区域内路由。这一特性用于使经过MPLS VPN骨干网的路由成为OSPF区域内路由，避免VPN流量经后门路由转发。

前置任务

在配置OSPF伪连接之前，需完成以下任务：

• 配置基本BGP/MPLS IP VPN（PE和CE间使用OSPF）

• 配置CE所在局域网的OSPF

背景信息

OSPF伪连接（Sham link）是MPLS VPN骨干网上两个PE之间的点到点链路，这些链路使用借用（Unnumbered）的地址。

通常情况下，BGP对等体之间通过BGP扩展团体属性在MPLS VPN骨干网上承载路由信息。另一端PE上运行的OSPF可利用这些信息来生成PE到CE的区域间路由。

如图1所示，如果本地CE所在网段和远端CE所在网段间存在一条区域内OSPF链路，则称之为后门链路（Backdoor link）。

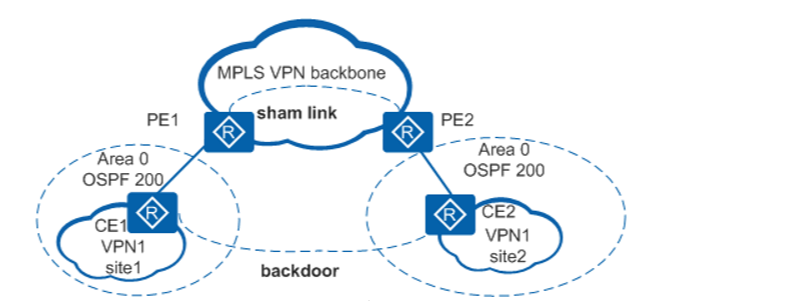

OSPF伪连接应用示意图：

讯享网

这种情况下经过后门链路的路由是区域内路由，其优先级要高于经过MPLS VPN骨干网的区域间路由，这将导致VPN流量总是通过后门路由转发，而不走骨干网。而后门链路一般只用作备份链路。

为了避免上述问题，可以在PE之间建立OSPF伪连接（Sham link），使经过MPLS VPN骨干网的路由也成为OSPF区域内路由，并且被优选。

OSPF伪连接仅应用在属于同一个OSPF区域的两个Site间存在后门链路的情况，如果Site间没有后门链路，则不需要配置OSPF伪连接。

在伪连接两端的PE上进行如下配置。

操作步骤

1. 配置伪连接的端点地址：
   每个VPN实例中必须有一个Sham link的端点地址，它是PE设备上VPN地址空间中的一个有32位掩码的Loopback接口地址。同一个OSPF进程的多条Sham link可以共用端点地址，但不同OSPF进程不能拥有两条端点地址完全相同的Sham link。

1. 执行命令system-view，进入系统视图。
2. 执行命令interface loopback interface-number，创建Loopback接口并进入Loopback接口视图。
3. 执行命令ip binding vpn-instance vpn-instance-name，将Loopback接口绑定到VPN实例。
4. 执行命令ip address ip-address { mask | mask-length }，配置Loopback接口的地址。

说明：
此处的Loopback接口IP地址的掩码应为32位，即255.255.255.255。

1. 发布伪连接的端点地址的路由

1. 执行命令system-view，进入系统视图。
2. 执行命令bgp { as-number-plain | as-number-dot }，进入BGP视图。
3. 执行命令ipv4-family vpn-instance vpn-instance-name，进入BGP-VPN实例IPv4地址族视图。
4. 执行命令import-route direct，引入直连路由（将伪连接的端点地址的路由引入BGP）。
   伪连接端点地址被BGP作为VPN-IPv4地址发布。

说明：
伪连接端点地址的路由不能通过私网的OSPF进程发布到对端PE上。
如果伪连接端点地址的路由通过私网的OSPF进程发布到对端PE上，则对端PE将同时存在两条到该伪连接端点地址的路由。其中一条是通过私网OSPF学习到的，另一条是通过MP-BGP学习到的。OSPF路由比BGP路由优先级高，对端PE错误地选择了OSPF路由，所以伪连接无法建立成功。

1. 创建伪连接

1. 执行命令system-view，进入系统视图。
2. 执行命令ospf process-id [ router-id router-id ] vpn-instance vpn-instance-name，进入OSPF视图。
3. 执行命令area area-id，进入OSPF区域视图。
4. 执行命令sham-link source-ip-address destination-ip-address [ [ simple [ plain plain-text | [ cipher ] cipher-text ] | { md5 | hmac-md5 | hmac-sha256 } [ key-id { plain plain-text | [ cipher ] cipher-text } ] | authentication-null | keychain keychain-name ] | smart-discover | cost cost | dead dead-interval | hello hello-interval | retransmit retransmit-interval | trans-delay trans-delay-interval ] *，配置伪连接。
   缺省情况下，

• 伪连接接口开销cost取值为1。
• 伪连接失效间隔dead-interval为40秒。
• 伪连接接口上发送Hello报文的间隔hello-interval为10秒。
• 伪连接接口上重传LSA报文的时间间隔retransmit-interval为5秒。
• 伪连接接口上延迟发送LSA报文的时间间隔trans-delay-interval为1秒。
  伪连接两端的验证方式必须一致。如果配置支持报文验证，只有通过验证的OSPF报文才能接收，否则将不能正常建立邻居。
  当采用明文验证时（simple），验证字类型缺省为明文（plain）；当采用MD5算法或HMAC-MD5算法进行验证时（md5 | hmac-md5），验证字类型缺省为密文（cipher）。

说明：
如果使用plain选项，密码将以明文形式保存在配置文件中，存在安全隐患。建议使用cipher选项，将密码加密保存。
MD5和HMAC-MD5属于不安全算法，建议使用Keychain算法。
为了使VPN流量通过MPLS骨干网转发，在配置sham-link时，应保证Sham link的cost值小于通过用户网络转发时OSPF路由的cost值。因此，常常需要调整用户网络转发接口的cost值，使它比Sham link的cost值大。

检查配置结果

OSPF伪连接完成配置后，可以查看到CE上的路由表、数据包发送经过的节点和Sham link的建立情况。

• 在PE上执行命令display ip routing-table vpn-instance vpn-instance-name查看VPN路由表，可发现PE上去往对端CE的路由是通过用户网络的OSPF路由，不是通过骨干网的BGP路由。
• 在CE上执行命令display ip routing-table和tracert host，可发现CE去往对端的VPN流量将通过骨干网转发。
• 在PE上执行命令display ospf process-id sham-link [ area area-id ]查看sham-link的建立情况，可发现PE与对端CE的OSPF邻居状态为Full。
• 在CE上执行命令display ospf routing查看OSPF路由，可发现CE去往对端CE的路由是作为区域内（Intra Area）路由学到的。
