EGI基本图形库示例：Geometries

大家好，我是讯享网，很高兴认识大家。

EGI是设计运行在OpenWRT环境下的一款开源嵌入式GUI, 简单好玩。用它可以来开发一些简单图形小界面,同时还可以加入声效背景，GIF动画等。EGI的基本图形库包含了点，直线，圆弧，三角形，矩形等各种常用的几何图形。下面是一个基本图形库示例。

/*--------------------------------------------------------------------------- This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License version 2 as published by the Free Software Foundation. A program to draw basic geometries of EGI. Midas Zhou  https://github.com/widora/wegi ---------------------------------------------------------------------------*/ #include <egi_common.h> #include <egi_utils.h> int main(int argc, char argv) { int i; /* <<<<<< 1. EGI general init EGI初始化流程 >>>>>> */ /* 对不必要的一些步骤可以忽略 */ /* 1.1 Start sys tick 开启系统计数 (忽略) */ /* 1.2 Start egi log 开启日志记录 (忽略) */ /* 1.3 Load symbol pages 加载图形/符号映像 (忽略) */ /* 1.4 Load freetype fonts 加载FreeType字体 (忽略) */ /* 1.5 Initilize sys FBDEV 初始化FB显示设备 */ printf("init_fbdev()...\n"); if(init_fbdev(&gv_fb_dev)) return -1; /* 1.6 Start touch read thread 启动触摸屏线程 (忽略) */ /* 1.7 Set sys FB mode 设置显示模式: 是否直接操作FB映像数据， 设置横竖屏 */ fb_set_directFB(&gv_fb_dev,true); /* 直接操作FB映像数据,不通过FBbuffer. 播放动画时可能出现撕裂线。 */ fb_position_rotate(&gv_fb_dev,0); /* 横屏模式 */ /* <<<<< End of EGI general init EGI初始化流程结束 >>>>>> */ / * 2. Draw Geometry 程序部分 */ /* 三角形顶点坐标 */ EGI_POINT tripoints[3]={ {60,20}, {140,80}, {20,100} }; /* 折线顶点坐标 */ EGI_POINT mpoints[6]={ {10,230}, {60,100}, {100, 190}, {180,50}, {230,120}, {300,20} }; fbset_speed(10); /* 设置画点速度 */ /* 在屏幕上绘制几何图形 */ /* 2.1 清屏 */ clear_screen( &gv_fb_dev, WEGI_COLOR_GRAY5); /* 2.2 绘制线条 */ fbset_color(WEGI_COLOR_BLACK); /* 设置画笔颜色 */ for(i=0; i<7; i++) draw_wline_nc(&gv_fb_dev, 30+i*20, 10, 30+i*20, 240-10, i); /* 绘制垂直线条 */ fbset_color(WEGI_COLOR_WHITE); for(i=0; i<5; i++) draw_wline(&gv_fb_dev, 5, 50+i*20, 320-5, 50+i*20, i); /* 绘制水平线条 */ fbset_speed(6); /* 绘制分布图 */ fbset_color(WEGI_COLOR_GYBLUE); for(i=0; i<300; i++) draw_line(&gv_fb_dev, i,100, i, 100-8000*mat_normal_distribute(i, 240, 40)); fbset_color(WEGI_COLOR_BLUEFLOWER); for(i=0; i<300; i++) draw_line(&gv_fb_dev, i,120, i, 120-5000*mat_rayleigh_distribute(i, 30)); /* 2.3 绘制距形 */ fbset_color(WEGI_COLOR_MAGENTA); draw_wrect(&gv_fb_dev, 10, 35, 100, 80,3); fbset_color(WEGI_COLOR_RED); draw_roundcorner_wrect(&gv_fb_dev, 20, 15, 125, 60, 10, 1); /* 2.4 绘制条形图 */ for(i=0; i<4; i++) { fbset_color(COLOR_RGB_TO16BITS(0x99+i*0x18,0x99+i*0x18,0x99+i*0x18)); draw_filled_rect(&gv_fb_dev, 190+i*30, 210-50*i-50, 190+(i+1)*30, 230); } /* 2.5 绘制三角形 */ fbset_color(WEGI_COLOR_GREEN); draw_filled_triangle(&gv_fb_dev, tripoints); /* 2.6 绘制圆形 */ /* 2.6.1 圆形 */ fbset_color(WEGI_COLOR_CYAN); draw_circle(&gv_fb_dev, 240, 80, 65); /* 2.6.2 填充圆形 */ draw_filled_circle(&gv_fb_dev, 180, 60, 40); /* 2.6.3 宽度弧段 */ fbset_speed(9); fbset_color(WEGI_COLOR_YELLOW); draw_warc(&gv_fb_dev, 240, 80, 55, -MATH_PI*13/24, MATH_PI*5/6, 7); /* 2.6.4 环形 */ fbset_color(WEGI_COLOR_BLUE); draw_filled_annulus(&gv_fb_dev, 40, 200, 40, 7); /* 2.7 绘制饼图 */ fbset_color(WEGI_COLOR_ORANGE); draw_filled_pieSlice(&gv_fb_dev, 170, 180, 50, MATH_PI/5, MATH_PI/5*9); fbset_color(WEGI_COLOR_DARKGOLDEN); draw_filled_pieSlice(&gv_fb_dev, 180, 180, 60, -MATH_PI/5, MATH_PI/5); fbset_speed(9); /* 2.8 绘制折线 */ fbset_color(WEGI_COLOR_RED); draw_pline(&gv_fb_dev, mpoints, 6, 7); /* 2.9 绘制透明圆角矩形 */ draw_blend_filled_roundcorner_rect(&gv_fb_dev, 30, 120, 170, 200, 15, WEGI_COLOR_LTGREEN, 100); /* 2.10 绘制一个笑脸 */ fbset_color(WEGI_COLOR_GRAY5); draw_filled_circle(&gv_fb_dev, 295, 180, 5); draw_filled_circle(&gv_fb_dev, 265, 180, 5); draw_warc(&gv_fb_dev, 280, 190, 20, MATH_PI/6, MATH_PI*5/6, 3); /* 2.10 绘制一个按钮 */ fbset_speed(0); draw_filled_rect2(&gv_fb_dev, COLOR_24TO16BITS(0x66cc99), 45, 135, 45+110, 135+50); draw_button_frame( &gv_fb_dev, 1, COLOR_24TO16BITS(0x66cc99), 45, 135, 110, 50, 4); /* 按下 */ usleep(); draw_button_frame( &gv_fb_dev, 0, COLOR_24TO16BITS(0x66cc99), 45, 135, 110, 50, 4); /* 松开 */ /* 2.11 绘制spline曲线 */ EGI_POINT pts[9]={


  {48, 126}, {192, 128}, {195, 22}, {259, 39}, {215, 52}, {227, 139}, {201, 202}, {63, 187}, {42, 126} }; clear_screen( &gv_fb_dev, WEGI_COLOR_GRAY5); fbset_color(WEGI_COLOR_LTBLUE); /* 标注型值点 */ for(i=0; i<9; i++) draw_circle(&gv_fb_dev, pts[i].x, pts[i].y, 15); /* 绘制3次spline参数曲线 */ fbset_color(WEGI_COLOR_PINK); draw_spline2(&gv_fb_dev, 9, pts, 1, 5); /* <<<<< 3. EGI general release EGI释放流程 >>>>>> */ /* 根据初始化流程做对应的释放　*/ /* 3.1 Release sysfonts and appfonts 释放所有FreeType字体 (忽略) */ /* 3.2 Release all symbol pages 释放所有图形/符号映像 (忽略) */ /* 3.3 Release FBDEV and its data 释放FB显示设备及数据 */ printf("fb_filo_flush() and release_fbdev()...\n"); fb_filo_flush(&gv_fb_dev); release_fbdev(&gv_fb_dev); /* 3.4 Release virtual FBDEV 释放虚拟FB显示设备 (忽略) */ /* 3.5 End touch read thread 结束触摸屏线程 (忽略) */ /* 3.6 结束日志记录 (忽略) */ return 0; }

讯享网

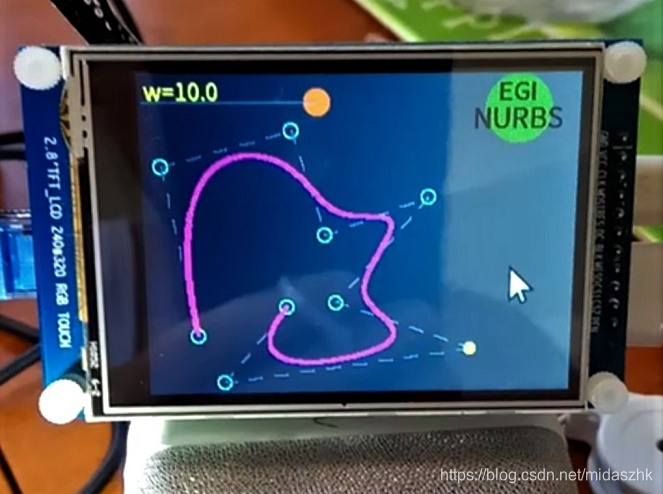

最后效果：
