教程面向有C\C++基础的人，最好还要懂一些Windows编程知识
代码一律用Visual Studio 2013编译，如果你还在用VC6请趁早丢掉它...
写这个教程只是为了让玩家更好地体验所爱的单机游戏，顺便学到些逆向知识，我不会用网络游戏做示范，请自重

本章我们要实现hook游戏的渲染过程，把渲染自机换成播放bad apple（只是我看了别人的视频想自己做一个，没什么实际意义，但是可以说明怎么修改指定物体的渲染）

效果如图，压缩GIF后出现了色差请见谅...实际效果没有色差的

讯享网

本章源码使用了FFmpeg 3.1.5解码视频，具体看我上一篇文章：使用FFmpeg+GDI解码和播放视频，在本文使用时记得把FFmpeg的DLL放到游戏目录下（为什么不用DirectShow呢，因为用COM组件在dllmain里会各种死锁崩溃...）

本章使用东方绀珠传 1.00b 日文版演示，不保证在其他版本有效...

寻找物体特征

有了上一章虚函数表hook的基础我们已经可以hook DrawPrimitive等渲染函数了，但是还无法分辨当前正在渲染什么物体

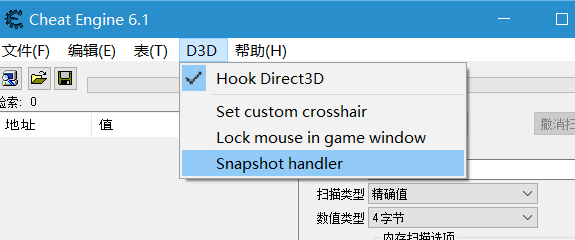

CE已经提供了解决方案，看到菜单里的D3D了吧，打开游戏进程后把Hook Direct3D勾上，然后打开Snapshot handler

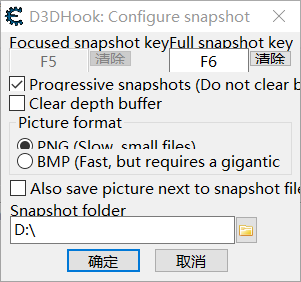

先改一下设置，我建议把Progressive snapshots勾上，这样更容易看清整个画面渲染过程

回到游戏后按一下F6，CE会把这帧所有的渲染结果记录下来

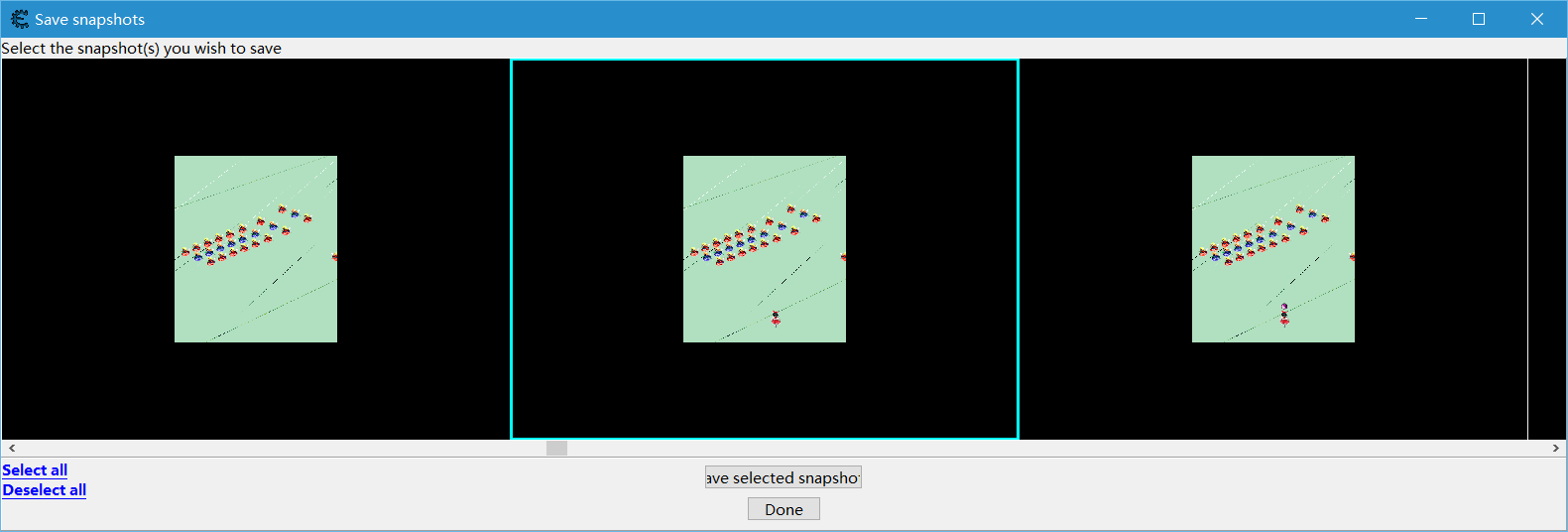

找到渲染目标物体的那张快照，选中它，点Done

可以看出这是通过DrawPrimitiveUP渲染的，还可以浏览渲染时的堆栈，我不是很推荐在这里比较堆栈，因为每次调用渲染函数调用栈都有可能不同，CE的类型识别会错误

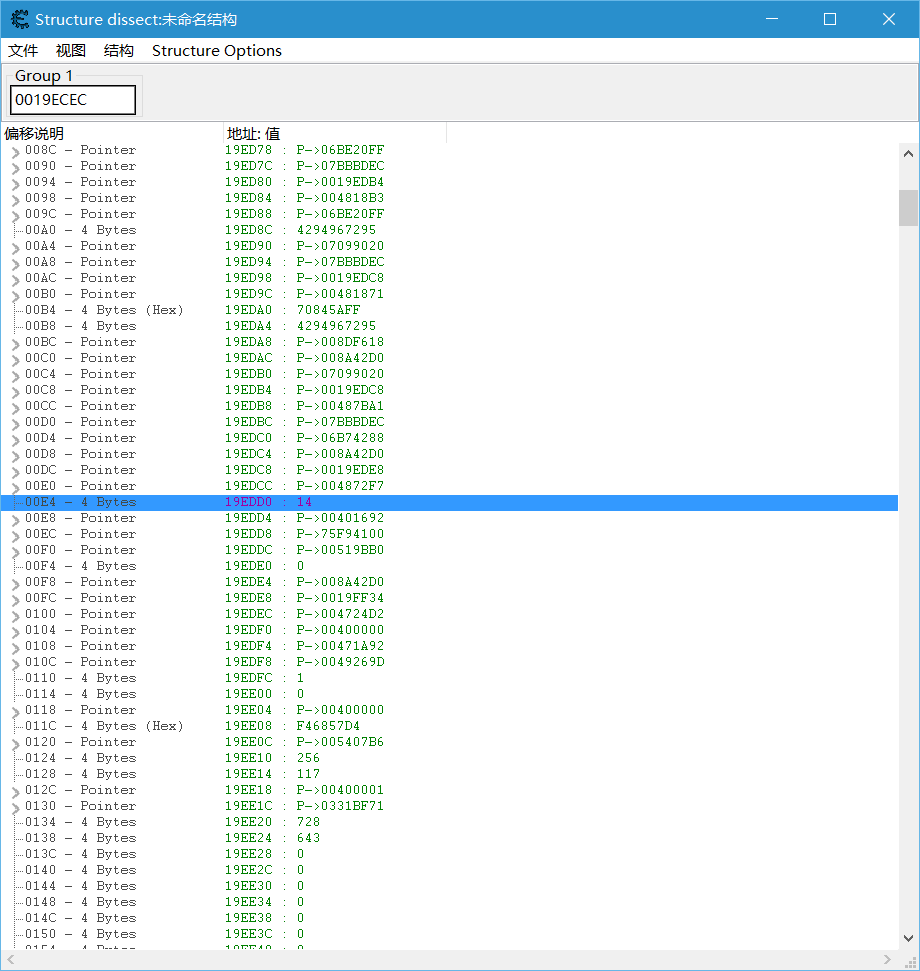

来看看堆栈：

偏移量为0到40都是CE的D3DHOOK模块的栈，从44开始是游戏程序的部分，偏移量为44的是游戏调用DrawPrimitiveUP返回的地址（因为是004开头的，很容易猜出）

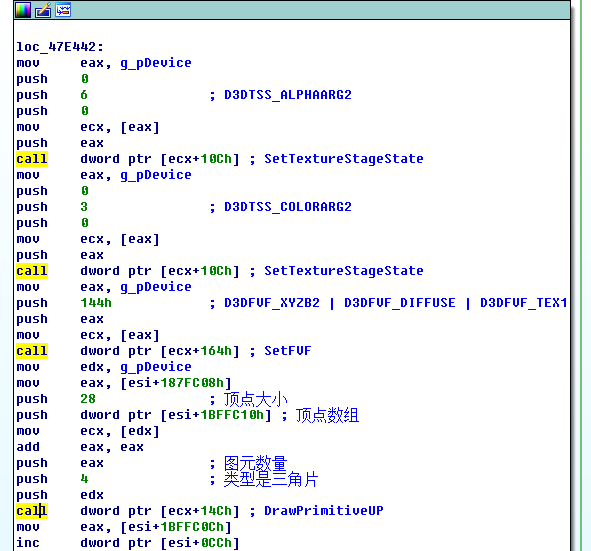

用IDA跳转到那个地址验证一下：

同理继续往上翻调用栈，然后通过逆向分析寻找有什么可利用的特征

我还是技术不够只能整理出这些，这是角色为灵梦时的调用栈，其他角色还会不同...

471A8D 主循环，调用渲染 4724CD BeginScene、EndScene  传入this，后面this都是这个，第一个this = [[[0x4E9A54] + 0x40]+0x24] 对其中一个edi，[edi+8]指向下层函数 4872F2 push 14，貌似自机特有 487B9C esi = [this + 0x1CA01D4 + 14 * 0x608]，不为NULL则push到下一层 4818AE switch ([[this + 0x1CA01D4 + 14 * 0x608] + 0x18] >> 25) & 0x1F case 1 47E36E 设置顶点坐标、SetTexture 47DA73 SetRenderState 47E499 SetTextureStageState、SetFVF、DrawPrimitiveUP
