下面我们来讲解一下Altium Designer操作技巧批量修改过孔盖油设置方法：
1.过孔盖油的作用： 绝缘，防止短路。
2.示意图。图一为未进行盖油设置的过孔，图二为已进行盖油设置的过孔。由图可知两者之间的区别在于是否设置Keep-out layer层的tenting。
3.单个过孔的设置方法：

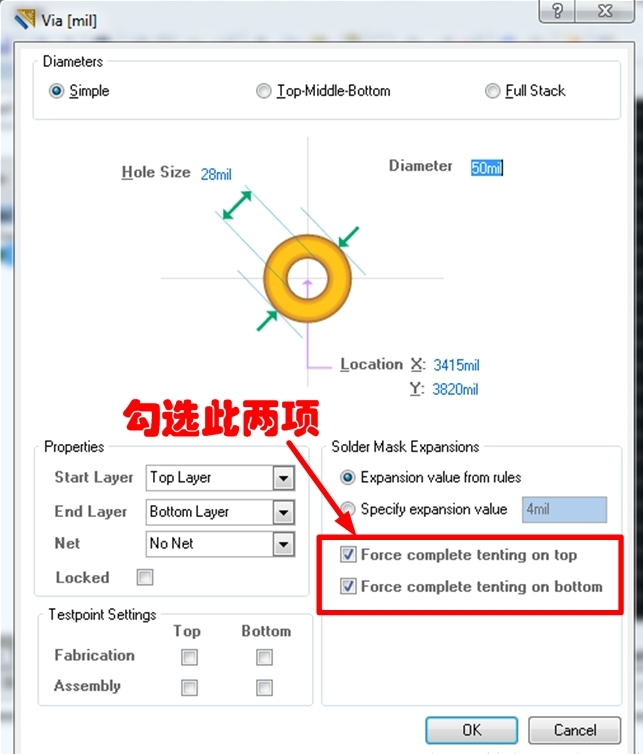

双击过孔，出现如下界面。勾选“Force complete tenting on top”为顶层盖油设置；勾选“Force complete tenting on bottom”为底部盖油设置。

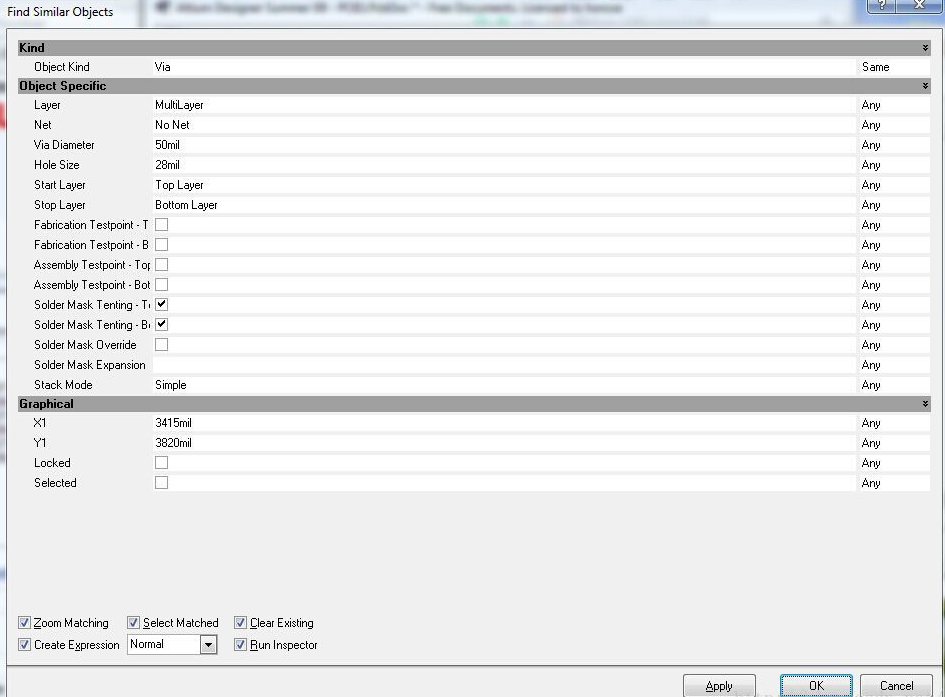

4.批量盖油设置。选中PCB板中的一过孔，右键选择“Find Similar Objects”。出现如下界面
根据需要勾选需要设置的过孔的特性，如需要设置的过孔全部是24mil的直径，则在Via Diameter输入24mil，并在此栏的Same选项中，选择same。确定好特性后，点击“OK”，完成过孔的相似选择。

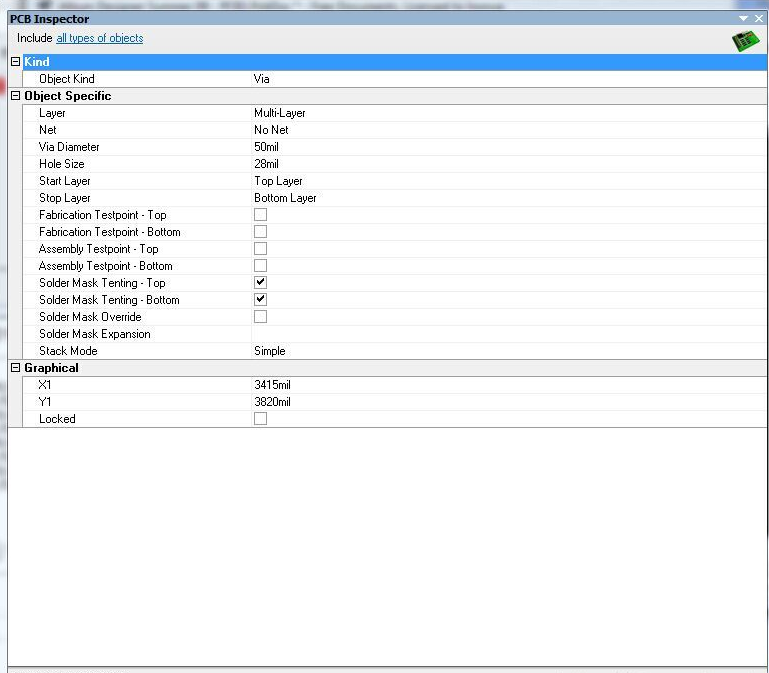

出现如下的“PCB Inspector“界面。根据需求，选择”Sold Mask Tenting - Top（顶部盖油设置）“和”Sold Mask Tenting - Top（底部盖油设置）“，选择完成后，关闭该窗口，即可完成批量设置。
同时还可以进行其它参数的批量设置，如：过Hole Size/Layer/Net等。
