OLT5680T与5800的PON口拆分步骤

（1）在SecureCRT， 的跳板上连接相应的OLT

         1. 使用公网IP进入OLT：

             tel  IP 地址     例：tel 111.121.226.15

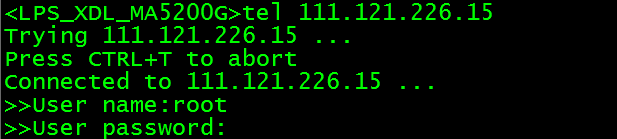

            输入对应的账号和密码即可进入OLT，如图

讯享网

         2.   使用私网IP地址 进入OLT。

               首先进到相应的NE40 ，然后通过指令   telnet vpn-instance lan-manager   IP地址

例：  telnet vpn-instance lan-manager     192.168.1.1  这里用的是OLT的私网地址，一般只需要用公网地址进入可以了。

（2）在OLT里进到config模式

              当登录到OLT时，如果不进到config模式只能使用很少的指令，关于数据的配置是做不了的，所以要进行PON口的拆分需要进到OLT的config模式。

首先先使能enable，然后进到config模式，如图所示：

              当我们键入enable指令时会发现尖括号">"变成了"#",当键入config时，#号前的括号里有"config",这时说明已经进入到了config模式。

（3）根据ONT的loid（逻辑ID）查询ONT所在对应的端口以及ONT ID

            例:根据拆分的数据资料得知ONT的loid为“03”，查询所在端口以及所属ID

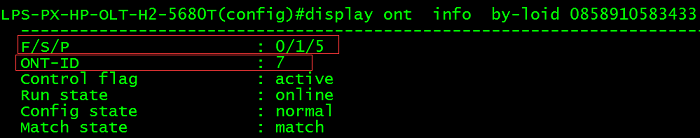

通过指令 ：display  ont  info by-loid 逻辑ID   例：display  ont  info by-loid  03 查看，如图所示，可知所在端口为0/1/5，ONT的ID为7.

（4）查看ONT下的所需要删除的业务索引

              通过步骤（3）得知ONT所在的PON口以及ONT的ID，使用该命令：display service-port port PON口 ont ID 即查询该ONT ID的所有业务的索引，例：display service-port 0/1/5 ont  7。

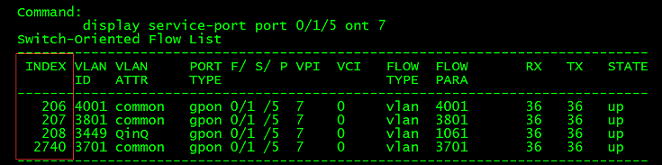

            如图所示，业务索引为分别为206、207、208、2740，所对应的VLAN分别为4001、3801、3449（SVLAN）、3701其中代表的意思是：

           4001：网关

           3801：语音

          3449（SVLAN）：互联网业务

           3701： ITV

（5）删除业务索引

           1.    在删除业务索引前，其中VLAN为3701 对应的索引为ITV业务 ，需要在BTV下进行删除，如图所示，首先进入btv模式下

             通过命令 ：igmp user delete service-port  INDEX  例： igmp user delete service-port2740 即可删除ITV业务

           2.删除玩btv下的索引后，退出btv模式，在config模式下删除所查询出的所有业务索引即可

            命令：undo service-port   INDEX   例：undo service-port  206

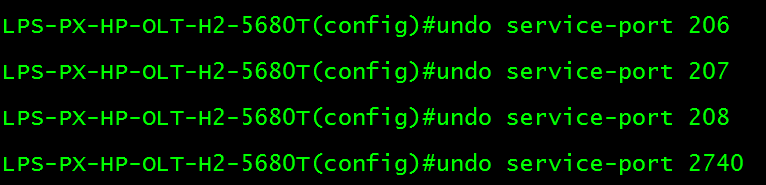

          如图所示：删除业务索引206、207、208、2740

（6）删除ONT ID

               首先进到相应的槽位，然后通过命令 ： ont delete    端口号   ONT ID             例：ont delete 5 7

如图所示：成功删除ONT

删除ONT ID前必须将该ONT的业务将其删除，否则无法删除ONT ID，如图所示，业务索引没有全部删除

（7）新增ONT到相应的新PON口下

              （1）如果是拆分到不同OLT就连接到相应的OLT，再进到相应的的槽位，同OLT不同PON口直接进到相应的槽位，然后键入命令：OLT为5680T则命令为：display current-configuration    OLT为5800则命令为：display this

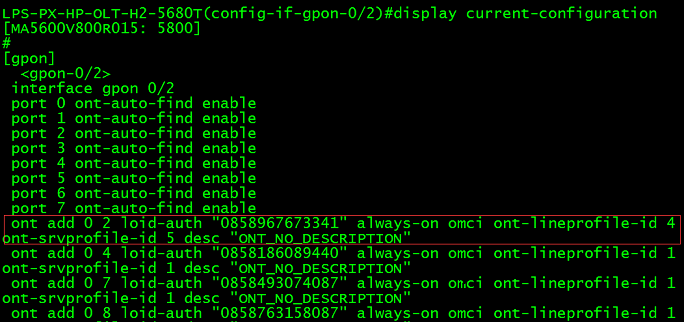

显示结果如图所示：

              （2）然后复制其中的一条命令，如红色框中的一条，粘贴在记事本或其他的文本工具中，并将相应的逻辑ID改为需要拆分的，并将原来ONT ID 删除，例：逻辑ID为：03  拆分到的口子为：0/2/0 则相应命令为：

ont add 0 loid-auth "03" always-on omci ont-lineprofile-id 4 ont-srvprofile-id 5 desc "ONT_NO_DESCRIPTION"

如图所示：键入该命令后OLT自动分配ONT ID为 0 ，成功添加ONT

当新PON口没有数据时，不清楚线路模板ont-lineprofile-id 与业务模板ont-srvprofile-id的ID时，在config模式下键入命令：display current-configuration，查看相应所对应的线路模板和业务模板的ID。

（8）为新增ONT配置业务

              为新增ONT配置网关、语音、ITV、互联网上网业务。

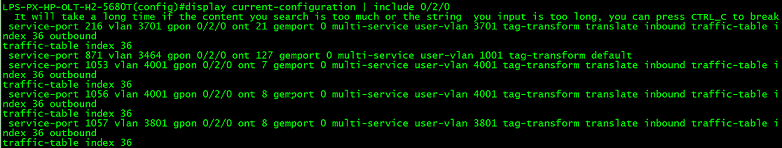

            （1）不清楚业务命令时，键入命令：display current-configuration | include 0/2/0   如图所示：

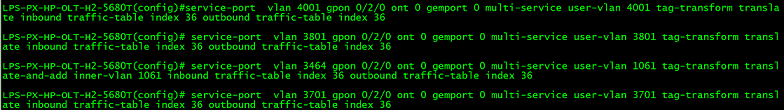

选择VLAN为3701、3801、4001、3464（SVLAN）这四条命令，复制粘贴在文本工具里，将service-port后的端口号删除，在3464（SVLAN）， 这条语句中将 user-vlan 和inner-vlan 改为规定的CVLAN，在config模式下键入命令：

 service-port  vlan 4001 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 4001 tag-transform translate inbound traffic-table index 36 outbound traffic-table index 36
 service-port  vlan 3801 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 3801 tag-transform translate inbound traffic-table index 36 outbound traffic-table index 36
 service-port  vlan 3464 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 1061 tag-transform translate-and-add inner-vlan 1061 inbound traffic-table index 36 outbound traffic-table index 36
 service-port  vlan 3701 gpon 0/2/0 ont 0 gemport 0 multi-service user-vlan 3701 tag-transform translate inbound traffic-table index 36 outbound traffic-table index 36

（9）查看所加业务是否成功，并查看OLT自动分配的索引

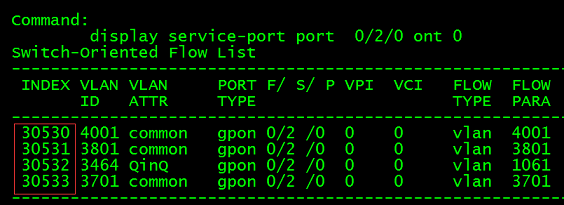

如图所示：添加的4条业务数成功，并自动生成业务索引

（10）btv模式和多播3702下加入ITV业务索引

（1）跟删除btv下业务索引一样，需要将3701的业务索引加到btv下，键入命令： igmp user add service-port 30533 no-auth

（2）在btv下加完业务索引后，还需要在多播3702加入业务索引如图所示：

           进入3702 后键入命令：igmp multicast-vlan member service-port 30533

       做到这一步拆分的整个流程已经全部结束。

 小结

  对于PON口的拆分大致步骤就是：

1.删除原先PON口的业务数据

2.删除ONT

3.在新PON口下新增ONT

4.新增业务数据
