一、四至点定义

在林业调查项目中，四至点是图斑东、南、西、北四个极值的坐标点，即四至点是位于图斑边界上的节点（参见论文《一种基于Python与ARCGIS模型构造器的小班四至坐标提取及编号方法探讨》，数字林业，邱世平等）。

二、四至点坐标获取方法

1、利用Python编码，通过字段计算器获取

比较复杂，可自行查询尝试，此文不作介绍。

2、通过ArcGIS自带工具实现

1）图斑（面）转点

通过ArcToolbox中的Feature Vertices To Points工具，将面要素的节点转为点坐标，得到点图层。

2）添加XY坐标

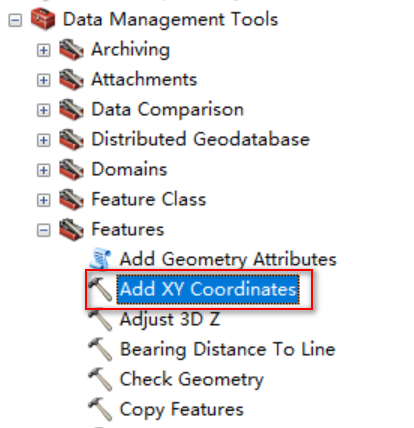

通过Add XY Coordinates工具，给上一步得到的点图层中的点添加XY坐标。

3）求取图斑XY的极值坐标

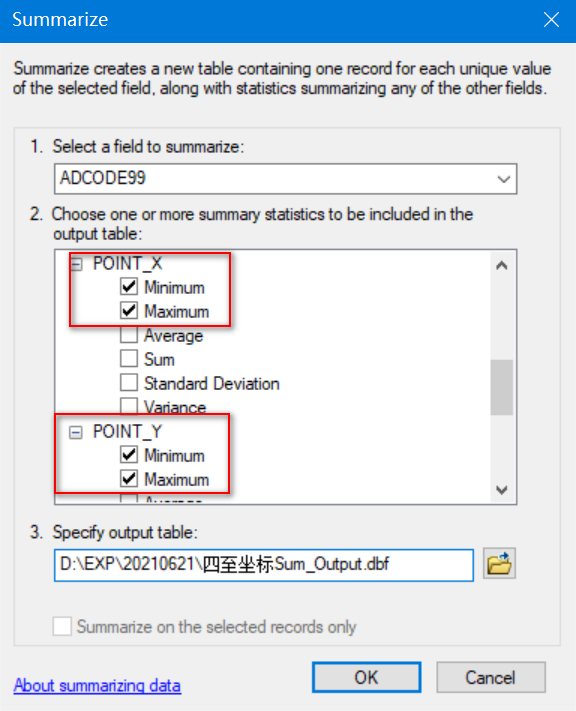

打开添加xy坐标值后的点图层，选中标识字段（ID或名称等），右键-->Summarize，勾选XY坐标的最大和最小值，选择输出路径，单击OK即可得到各个图斑的XY极值坐标（Xmin，Xmax，Ymin，Ymax）。

4）属性挂接

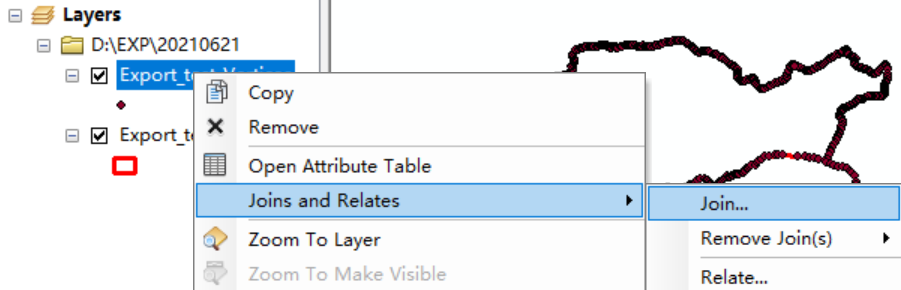

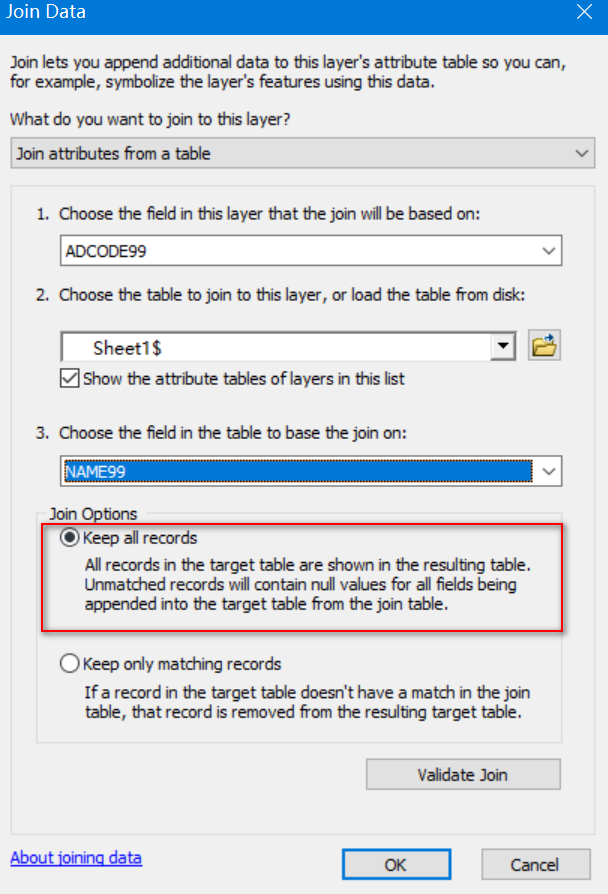

通过标识字段（ID或名称等）将输出的极值坐标表格与添加了XY坐标的点图层进行属性挂接，挂接时，选择Keep all

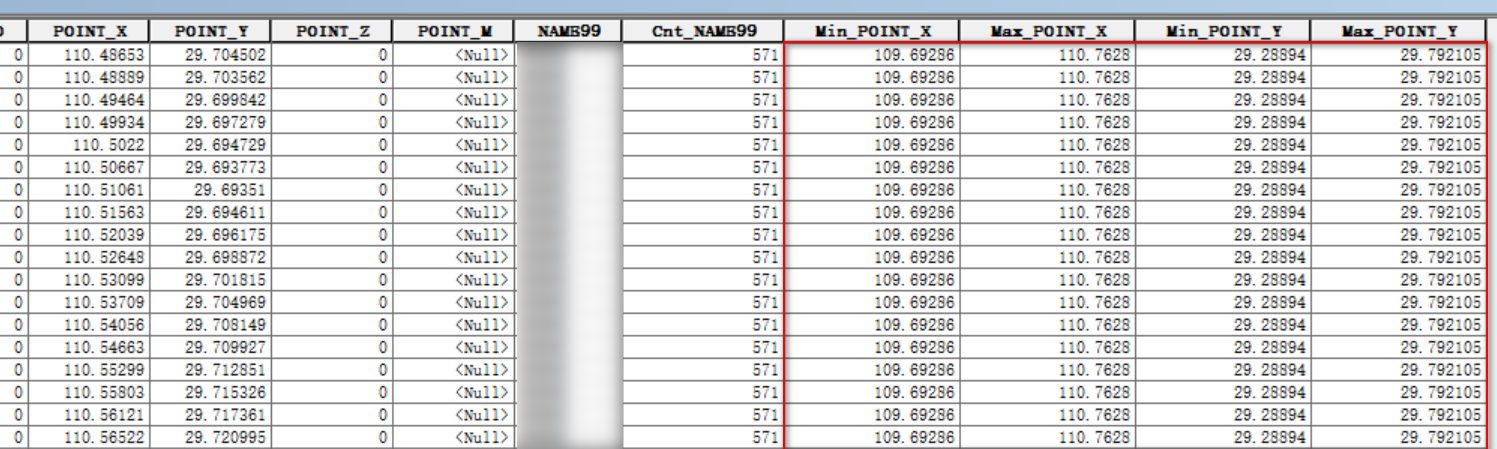

挂接完成后，同一图斑上的点要素对应的XY极值都是相同的，如下图所示。

5）条件选取

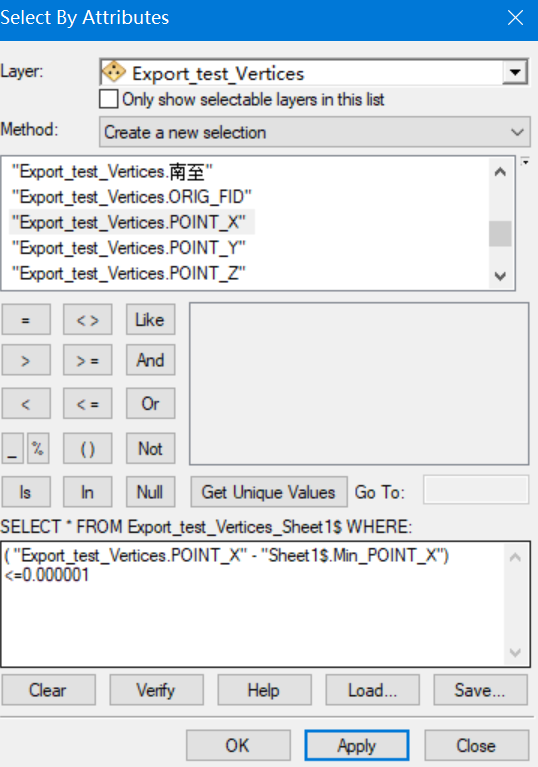

通过属性选择工具，选择西至、冬至、北至和南至点，并分别输出。选择条件如下：

（1）西至：ABS(X-Xmin )<= 0.000001，即点图层中X值与X极值中最小值相等的点，即为西至点；

（2）东至：ABS(X-Xmax)<= 0.000001

（3）北至：ABS(Y-Ymax)<= 0.000001

（4）南至：ABS(Y-Ymin)<= 0.000001

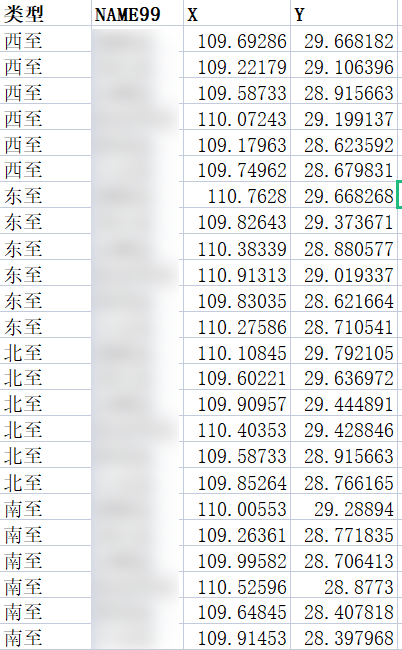

6）输出成果及整理

7）检查

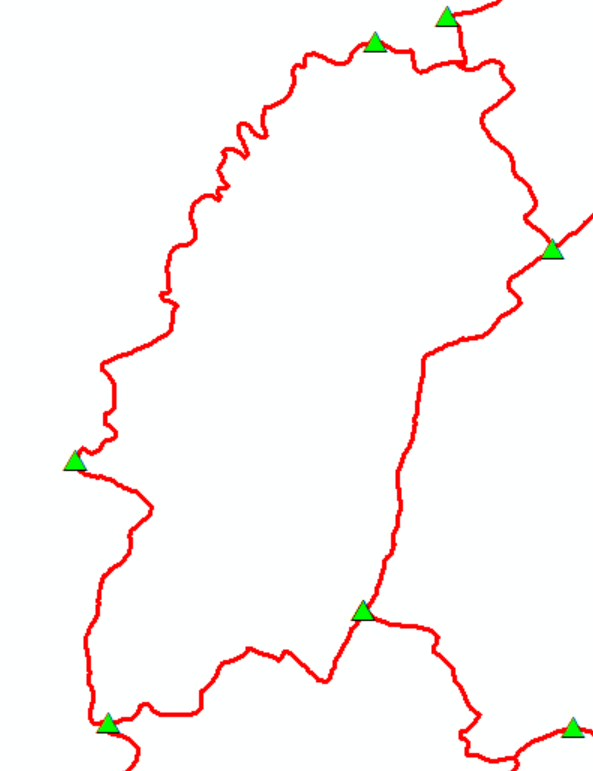

将成果导入ArcMap中，目视检查四至点位是否正确。
