OSPF协议知识点

大家好，我是讯享网，很高兴认识大家。

一.基本概念

OSPF（openning shortest path protocol）协议称为开放式最短路径协议，它是基于迪杰斯特拉算法生成最短路径的，因此没有环路的问题，是一种链路状态路由协议。

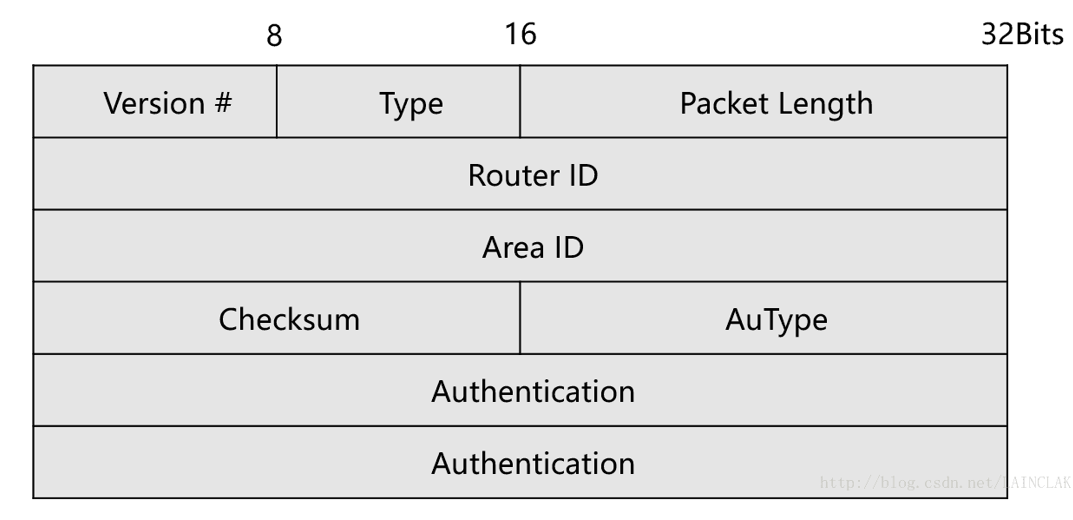

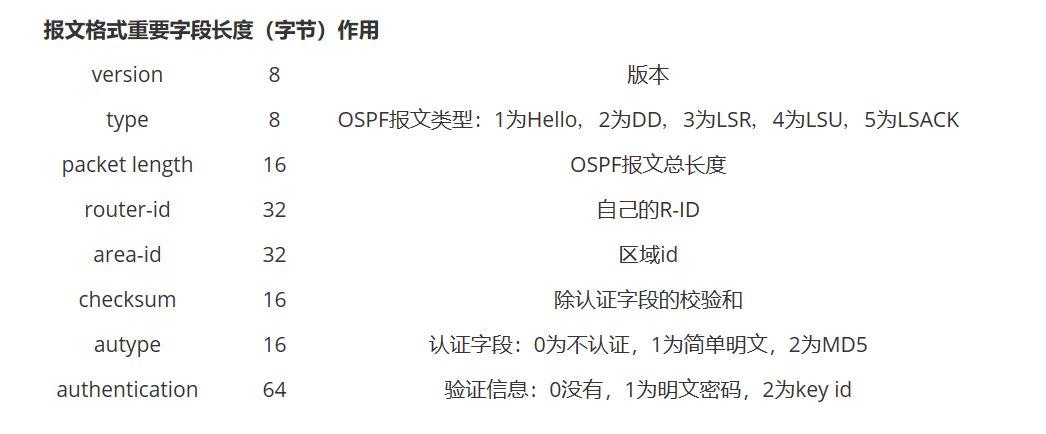

二.OSPF报文格式

三.OSPF五种类型的数据包

这五种数据包对应OSPF数据包种的type字段的值。

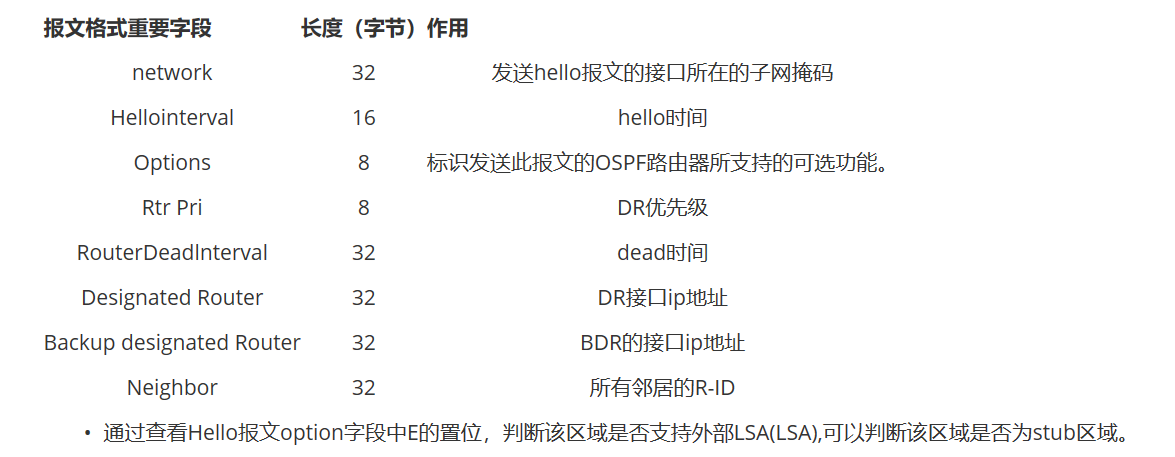

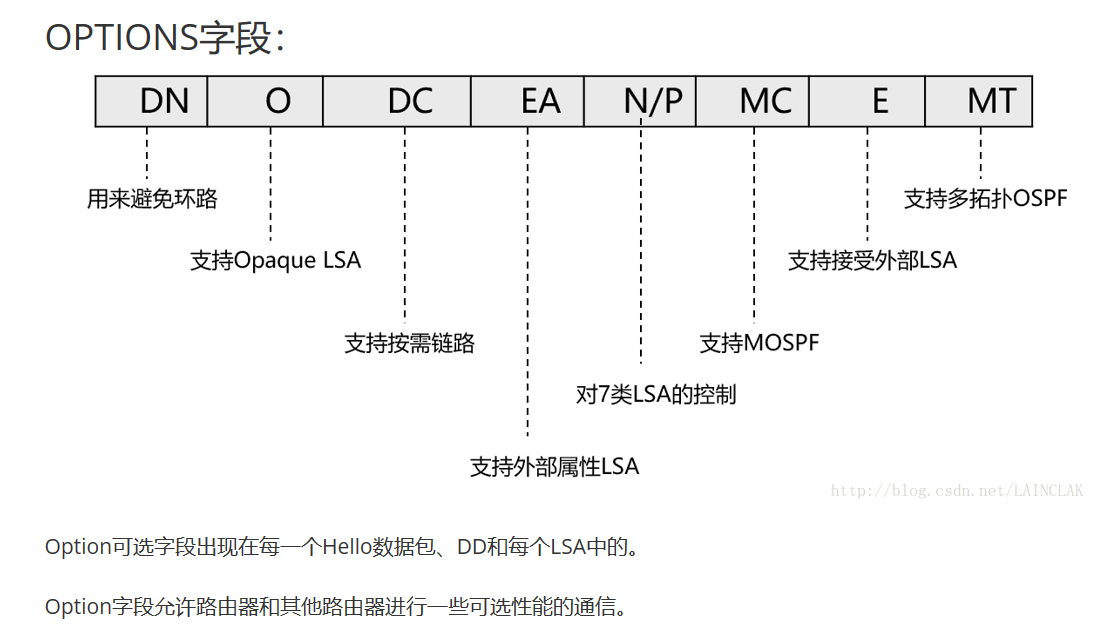

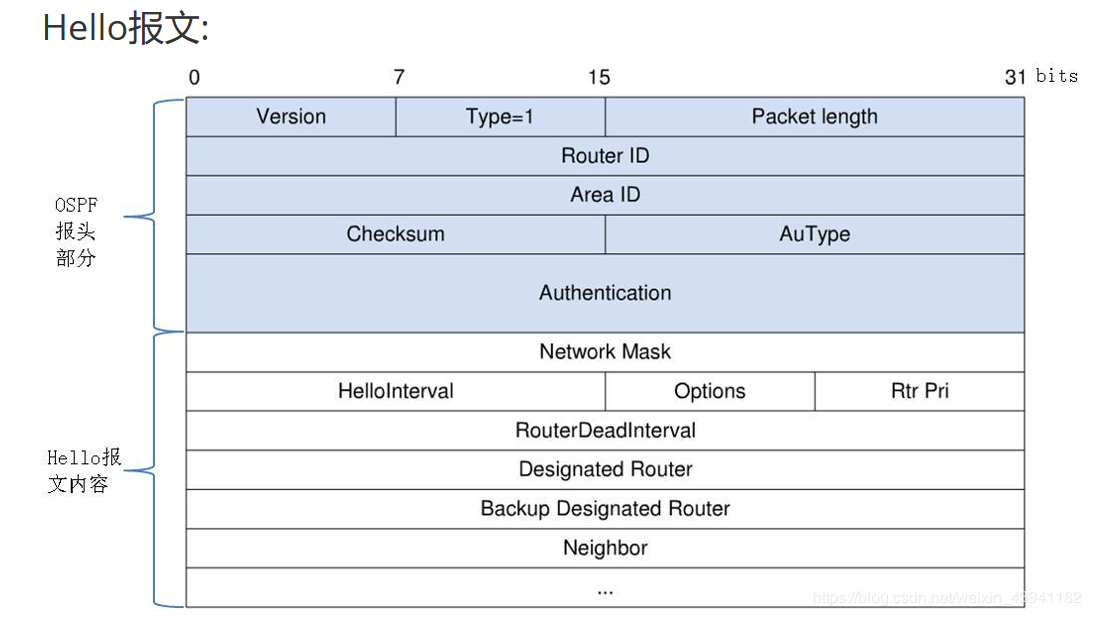

1.hello包——周期10s

编号为1的数据包 功能：用于发现，和维持邻接关系，以及DR/BDR的选举（2way） Hello包在邻居关系之间扮演着keeplive的角色 40秒如果没有收到对方的hello报文，则把对方拉黑

讯享网

部分图片引用于其他博主，如果侵权，立删。
在这里插入图片描述

2.链路状态数据库描述数据包——DBD

讯享网编号为2的数据包。 DBD报文分为两个阶段，首先路由器发送DBD报文（不携带LSDB，带route-id 和序列号）选出主从路由器，然后再发送带LSDB的DBD报文。 功能：1.选举交换链路状态数据库过程中的主从关系 2.确定交换链路状态数据库过程中的初始序列号 3.交换所有的LSA数据包头部

3.链路状态请求数据包——LSR

编号为3 用于请求在DBD交换过程中发现的本路由器没有的或者过时了的LSA细节

4.链路状态更新数据包——LSU

讯享网编号为4 用于更新请求的LSA包细节

5.链路状态确认数据包——LSAack

编号为5 用于确认LSU

（4）OSPF的七种状态机

1.down 初始状态，没有从邻居接受任何信息。

2.init 互相发送hello报文,如果路由器A发送报文给B，B收到后发现没有自己的router-id，这时候B就会回复一个hello包。

3.two-way 当A收到这个包后发现有自己的router-id，于是邻居关系便建立好了，此时，根据router-id，会选举出BDR和DR,优先级为0表示不参与选举。如果优先级相同，ip地址大的优先。另外注意的是：DR和BDR不一定是router-id最大的，因为如果DR和BDR一旦选举好了，新加进来更大的优先级不会参与选举，这是为了维持OSPF的稳定。
注：选举DR和DBR知识点

讯享网1.什么情况下会选举DR和DBR：MA网络（multiple-access） (1) BMA（brodcast multiple-access ）---当链路层协议为Ethernet，FDDI时，OSPF缺省默认网络类型为广播型 (2) NBMA(no-broadcast multiple-access)---当链路层协议为帧中继，ATM或者X.25时，OSPF默认为NBMA网络。此时OSPF的邻居需要网络管理员手工指定。在该类型的网络中，以单播的方式发送协议报文。 2.DR 指定路由器，虽然说是指定路由器，但是是选举出来的 BDR 备份指定路由器 Drother：既不是DR也不是BDR 3.DR选举的原则（选举出来后即为稳定状态） 1.接口优先级（大）：默认为1，范围为0-255. 2.router-id（大） 3.如果接口优先级设置为0，则不参与选举，只能称为DRother 4.DR/BDR之间为full状态的邻接关系 DRother和所有的DR/BDR之间为full状态的邻接关系 DRother和DRother之间的关系为two-way的关系。

4.exstart 当DR和DBR选举完了后，进入了exstart，路由器开始发送DBD报文，做两件事，第一件，根据router-id确定主从关系，这一个master是可以抢占的，如果后来加入的router-id更加大，就会抢占称为master，这跟DR和BDR是不一样的。

5.exchange 第二件：当主从关系确定好了后，maser会率先发送自己的DBD报文，里边携带了它的链路状态数据库，然后另外一个路由器也会发送自己的DBD报文。

6.lading 加载DBD，发送LSR，更新LSU，交换缺少的LSA报文，完成LSDB的同步。

7.full 同步完成后，建立邻接关系。

(5)划分多区域

一个OSPF的AS中的网络拓扑是十分庞大的，SPF的反复计算，庞大的路由表和拓扑表会用掉大量的路由器资源，降调路由器的运行效率。

当划分了区域后，路由器只需要计算本区域内的路由表和拓扑表就行了，并不需要了解整个网络的拓扑，降低了SPF算法的开销。

OSPF区域的种类： 1.标准区域：标准区域可以接受任何路由汇总信息和链路更新信息。 2.主干区域：主干区域一般设置为area0，其他区域通过主干区域交换信息，每一个区域都会设置区域边界路由器。 3.存根区域：不接受本地自治系统外的路由信息，对自治系统以外的目标采用默认路由0.0.0.0。 4.完全存根区域：不接受自治系统以外的路由信息，也不接受自治系统内其他区域的路由汇总信息，发送区域外的报文使用默认路由0.0.0.0。 5.不完全存根区域：类似存根区域，但是允许接受类型7的链路状态公告发送的外部路由信息。

（6）OSPF的优势

讯享网1.收敛速度快 2.无环路 3.划分区域 4.范围大 5.支持验证：支持基于接口的报文认证，以保证报文交互和路由计算机的安全性。
