驱动子函数如下，数据手册中明确指出控制寄存器先输入高位，再整理点显示数组时先发送低位，故写了两个串行数据输入子函数；在HCMS3977显示屏内部是两个四位屏进行级联，在刚开始使用时，只有后四位可以亮，后期查找官方例程，发现需要发送N-1次同步模式，将多个模块全部同步，在设置亮度和串行模式，可以激活显示屏。

/*-----------------------HCMS-3977------------------------------*/
void HCMS_3977_Send_Dot(uint8_t data)           //先传输低位，点寄存器数据输入
{
   uint8_t i;
   for(i=0;i < 8;i++)
   {
       HCMS_3977_CLK(0);           //低电平
       delay_us(5);
       if(i==0)                               HCMS_3977_DIN(0);//最低位无效
       if((data >>(i-1))&0x01) HCMS_3977_DIN(1);//先发送低位
       else                                        HCMS_3977_DIN(0);
       delay_us(5);
       HCMS_3977_CLK(1);           //上升沿传输数据
       delay_us(10);
   }
}       //CLK=1

void HCMS_3977_Send_Control(uint8_t data) //先传输高位控制寄存器输入
{
uint8_t i;

   for(i=0;i < 8;i++)
   {
       HCMS_3977_CLK(0);       //低电平
       delay_us(5);
       if((data >>(7-i))&0x01) HCMS_3977_DIN(1);//先发送高位
       else                                        HCMS_3977_DIN(0);
       delay_us(5);
       HCMS_3977_CLK(1);       //上升沿传输数据
       delay_us(10);
   }
}       //CLK=1

void HCMS_Display_one(uint64_t data)   // 控制1位显示
{
   uint8_t i;
   HCMS_3977_CE(0);//
   delay_us(10);
   for(i=0;i < 5;i++)
   {
       HCMS_3977_Send_Dot(data>>(32-8*i));
   }
}//CE=0,CLK=1

void HCMS_3977_Display(void)        //将寄存器内容传输到锁存器
{
   HCMS_3977_CE(0);//
   delay_us(5);
   HCMS_3977_CLK(1);//
   delay_us(5);
   HCMS_3977_CE(1);//显示输出
   delay_us(5);
   HCMS_3977_CLK(0);       //
   delay_us(10);
   HCMS_3977_CLK(1);       //
   HCMS_3977_DIN(0);
}//CE=1,CLK=1

void HCMS_3977_Init(void)
{
   uint8_t i;
   //上电电平
   HCMS_3977_CLK(0);       //芯片启用低电平
   HCMS_3977_RESET(1);   //
   delay_us(10);

   HCMS_3977_SEL(1); //低外部振荡器，高内部振荡器
   HCMS_3977_RS(1);       //高，控制寄存器；低点寄存器
   HCMS_3977_BL(1);       //高，显示空白
   HCMS_3977_DIN(0);
   HCMS_3977_CE(1);       //低，输入数据
   delay_us(10);

   HCMS_3977_RESET(0);   //复位
   delay_us(10);
   HCMS_3977_RESET(1);   //

   //控制字1，不能设置亮度，否则只能显示最低四位显示
   for(i=0;i<7;i++)//将所有屏设置为同步模式2n-1，n屏的个数
   {
       HCMS_3977_CLK(1);
       delay_us(5);
       HCMS_3977_CE(0);//CLK=1,RS=1,CE下降沿选择控制寄存器
       delay_us(10);
       HCMS_3977_Send_Control(0x81);//同步模式
//       HCMS_3977_Send_Control(0x47);//亮度设置
       delay_us(10);
       HCMS_3977_CE(1);
       delay_us(2);
       HCMS_3977_CLK(0);//CLK=0,CE上升沿，将数据输入到锁存器
       delay_us(10);
   }

   //控制字1，0 设置为串行模式，设置亮度
   HCMS_3977_CLK(1);
   delay_us(5);
   HCMS_3977_CE(0);//CLK=1,RS=1,CE下降沿选择控制寄存器
   delay_us(10);
   HCMS_3977_Send_Control(0x80);//串行模式
   HCMS_3977_Send_Control(0x47);//亮度设置
   delay_us(10);
   HCMS_3977_CE(1);
   delay_us(2);
   HCMS_3977_CLK(0);//CLK=0,CE上升沿，将数据输入到锁存器
   delay_us(10);

   //切换都点寄存器
   HCMS_3977_BL(0);       //高，显示空白
   HCMS_3977_CLK(1);
   HCMS_3977_RS(0);//高，控制寄存器；低点寄存器
   delay_us(10);

}   //CLK=1,RS=0,CE=1;

讯享网

该数组为显示的内容0-9对应数字0-9，10-35对应大写字母A-Z，36为.，37不显示

uint64_t HCMS_3977_Data[]={
   0x3EE,//0 0
   0x00217F0100,//1 1
   0x,//2 2
   0x,//3 3
   0x0C14247F04,//4 4
   0xE,//5 5
   0x1E,//6 6
   0x,//7 7
   0x,//8 8
   0xA3C,//9 9
   0x3FF,//A 10
   0x7F,//B 11
   0x3E,//C 12
   0x7FC,//D 13
   0x7F,//E 14
   0x7F,//F 15
   0x3EF,//G 16
   0x7F0F,//H 17
   0x00417F4100,//I 18
   0x0E40,//J 19
   0x7F0,//K 20
   0x7F0,//L 21
   0x7FF,//M 22
   0x7FF,//N 23
   0x3EE,//O 24
   0x7f,//P 25
   0x3ED,//Q 26
   0x7F484C4A31,//R 27
   0x,//S 28
   0x40407F4040,//T 29
   0x7E0E,//U 30
   0x7C0C,//V 31
   0x7E011E017E,//W 32
   0x,//X 33
   0x60100F1060,//Y 34
   0x,//Z 35
   0x000,//。 36
   0x0000000000//NC 37
};

在主函数中调用for循环，可以实现500ms的滚屏，延时函数使用的是STM32HAL库自带延时，可自行调整delay_us是简单的空语句循环。

void delay_us(uint16_t us)
{
   uint16_t i;
   uint8_t num;
   for(i=0;i<us;i++)
   {
       for(num=0;num<72;num++)
       ;
   }
}

for(i=0;i<37;i++)
   {
       HCMS_Display_one(HCMS_3977_Data[i]);
       delay_us(10);
       HCMS_3977_Display();

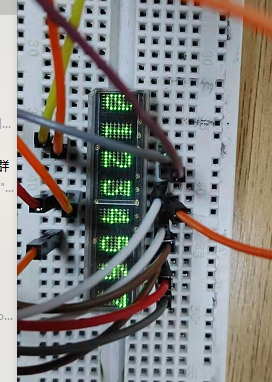

由于没有接外接供电，使用仿真器供电，所以亮度较暗。
