51单片机学习记录(8) “8x8点阵”

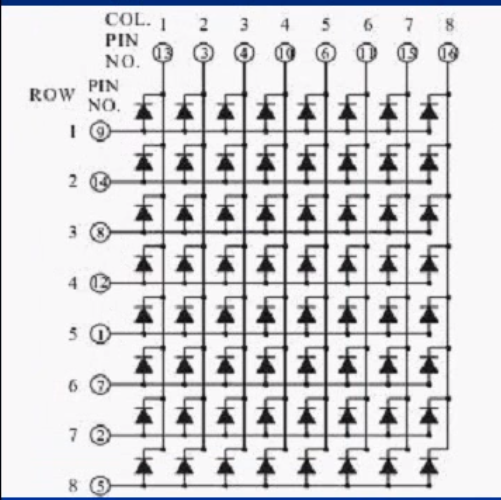

8x8点阵就是由64个小led灯组成的矩阵，现在先让我们看一下点阵的内部结构

在这里插入图片描述

从图中可以了解到

(从行看去)每一行的小灯的阳极相连在一起排成了一列
(从列看去)每一列的小灯的阴极相连在一起排成了一行

也就是说当我们对行进行操作的时候需要发送低电平，对列进行操作的时候需要发送高电平，这样才能使电路导通

74HC595芯片

因为想要点亮8x8点阵还需要它

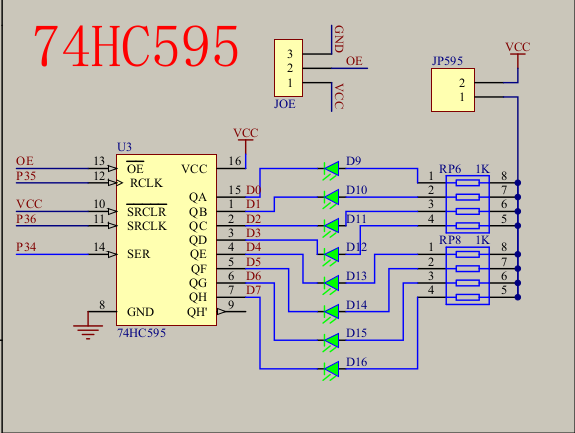

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-q7nZt45i-1596860197988)(./点阵原理图.png)]

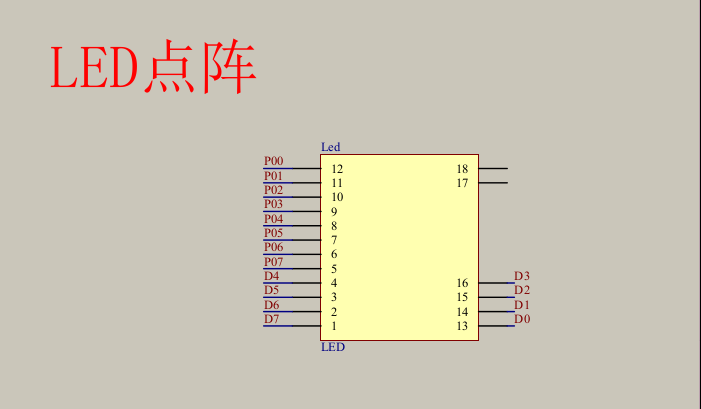

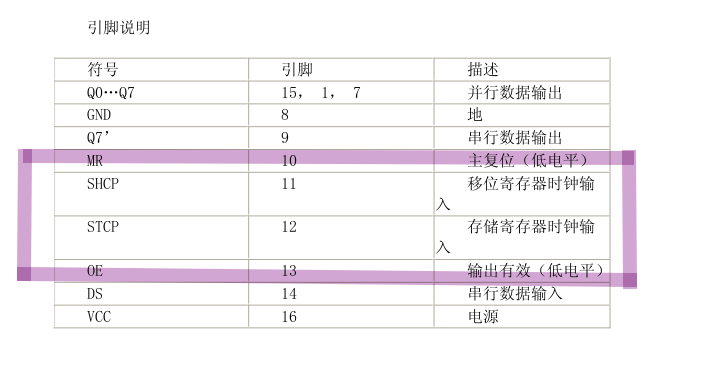

其中8x8点阵的led灯的列就是图示D0到D7控制的，当我们编写程序时需要用到SER,SRCLK,RCLK这三个寄存器，让我们看一下这个芯片的手册

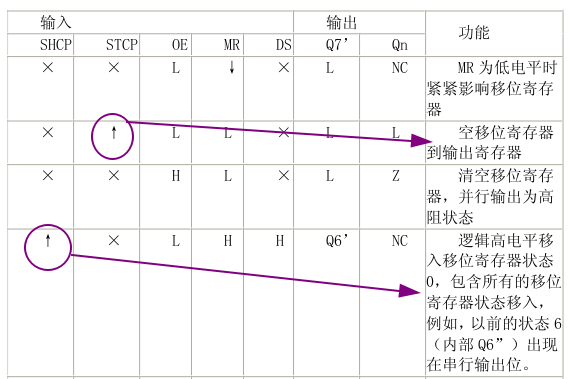

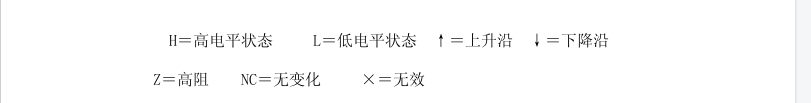

在这里插入图片描述

其中我圈画的部分就是我们需要关注的，SHCP(也就是原理图中的SRCLK)，它的引脚是11，原理图中的网络标号是P3^6,同样的STCP(RCLK)
它的引脚是12，在原理图中的网络标号是P3^5.具体的功能和描述，图中的说明都十分的详细了，这里就不在赘述。
而SER就是用来接受我们传递的数据。

再说一下什么是"上升沿"，所谓的上升沿就是数字电路中，数字电平从低电平（数字“0”）变为高电平（数字“1”）的那一瞬间（时刻）叫作上升沿。

最后讲一下运作的过程，首先我们传送8位的数据给SER，SER接受完数据后，我们手动置1让SRCLK处于上升沿状态，SRCLK寄存器就会将数据移位到原理图中的QA，循环这个过程，直到最后一位数据传送到QH,再来让RCLK处于上升沿状态，RCLK就会将存储的数据发送到D0口，也就是控制led灯的列的控制口

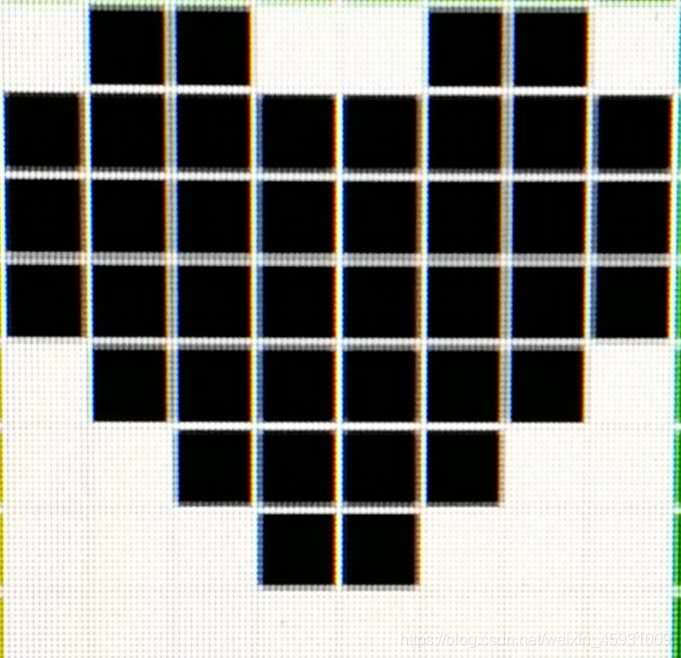

让8x8点阵显示自己想要的图形(这里以心形为例)

在这里插入图片描述

实际编写程序时，对列数组中存储的是我们想要的图形，对行数组中存储的数据是每一列亮起的条件(因为这里采用的是动态扫描的方式，跟动态数码管的原理有点类似)，还是通过例子来说明吧。

首先我们可先在稿纸上或电脑上点出自己想要的图形，接着按照下列步骤进行数据的记录，最后编写程序的时候将数据存储在数组中

因为对列来说，小灯是阳级接入，所以让灯点亮是高电平，也就是说，需要亮起的灯就是高电平，不需要亮起的就是低电平，还需要注意的是，从上到下是低位到高位，所以我们应该从下往上看，例如第一列的数据就应当为　(0000 1110) = (0x0e) 第二列的数据为 (0001 1111) = (0x1f),依次类推
接着还需要行的数据，这个比较简单，因为是采用动态扫描的方式，也就是让灯一列一列的亮起，通过延时来达到一种类似静态显示的效果，需要注意的是，从左到右是从高位到低位，所以读取数据时应该从左向右,如下图从P0 - P07

还有一点就是对行来说，灯是阴极接入，所以需要点亮的输入低电平，具体就是，首先先让第一列亮起其他列不亮也就是　(0111 1111) = (0x7f) 再让第二列亮起其他列不亮也就是　(1011 1111) = (0xbf),依次下去

#include <reg51.h> #include <intrins.h> typedef unsigned char u8; typedef unsigned int u16; /*定义74HC595芯片３个寄存器的位置*/ sbit SER = P3^4; sbit RCLK = P3^5; sbit SRCLK = P3^6; /*得到数据后，分别将其存入列数组和行数组中*/ u8 lei_array[]={
   0x0e,0x1f,0x3f,0x7e,0x7e,0x3f,0x1f,0x0e}; u8 hang_array[]={
   0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; void delay(u16);　 //声明延时函数　 void HC595(u8);　 //声明工作函数 void main() {
    u8 i;　　　//用于控制循环 while(1) {
    P0 = 0x7f;　　//先让第一列灯亮起再进入循环 for(i=0;i<8;++i) {
    P0 = hang_array[i];　 //依次点亮每一列的小灯 HC595 (lei_array[i]); //将列数据发送给HC595进行处理 delay(1000);　　　　　//延时一段时间 HC595(0x00);　　　　　//进行消影，这两步可以对比动态数码管 } } } void delay(u16 i) {
    while(i--); } void HC595(u8 data1) {
    u8 i;　 //用于控制for循环 /*先手动置0，进入循环后再手动置1，达到上升沿的效果*/ SRCLK = 0; RCLK = 0; for(i=0;i<8;++i) {
    SER = data>>7;　//因为移位的时候是先从高位开始，所以先将传来的数据右移7位留下最高位发给SER data = data<<1; //再将原本的数据左移1位，使其次高位上升到最高位 SRCLK = 1;　　　//此时手动置1，使SRCLK处于上升沿，开始执行它的功能 _nop_();　　　　//这个过程大概十几纳秒因此，延时两个机器周期即可，_nop_()函数是<intrins.h>库里的函数 _nop_();　　　 SRCLK = 0; //再次手动置0为下次传送作准备 } RCLK = 1;　　　//传送完数据后，让RCLK处于上升沿状态，将数据传送到D0口 _nop_(); _nop_(); RCLK = 0; }

讯享网

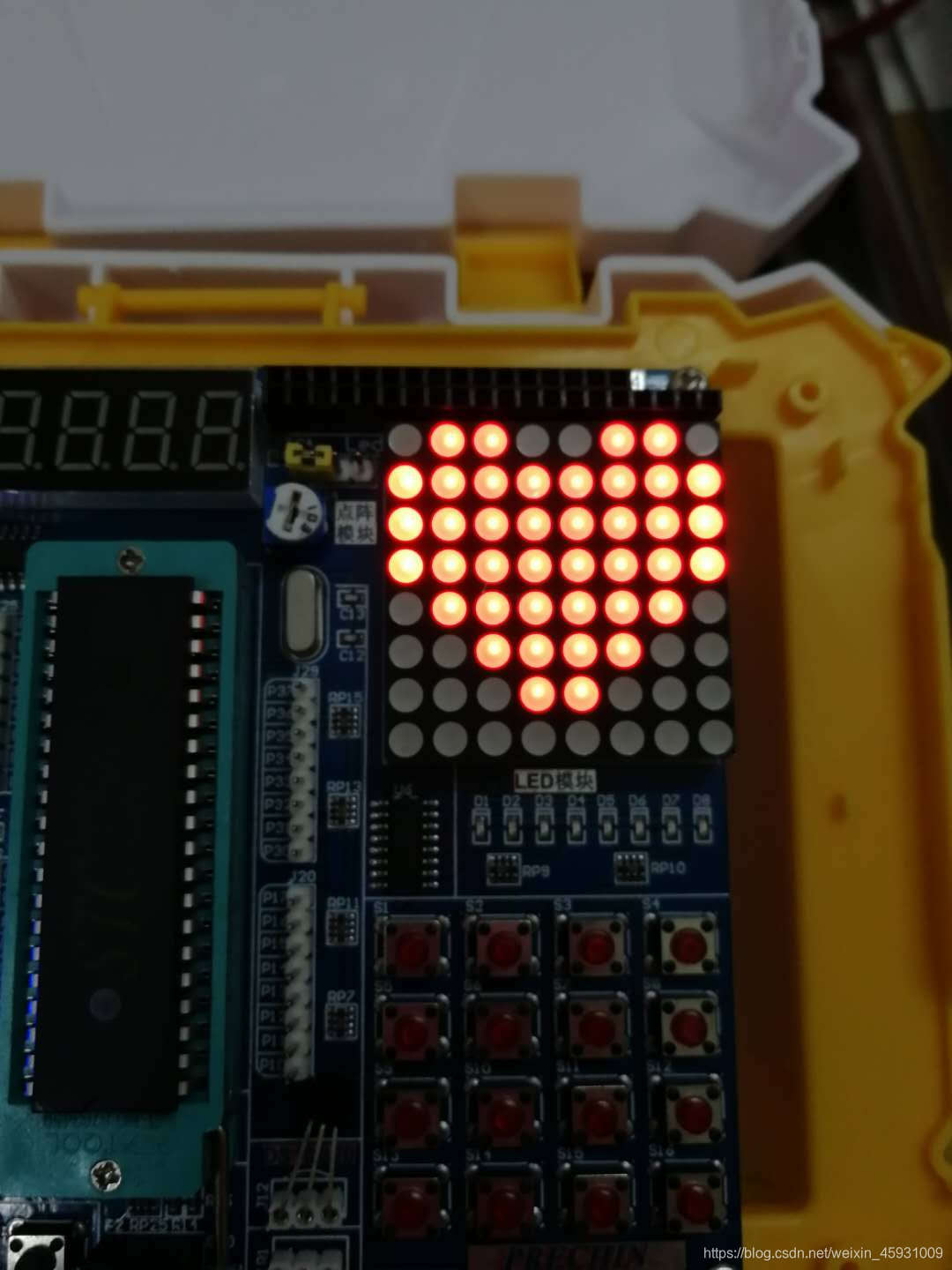

最后效果如图

在这里插入图片描述
