实验过程：

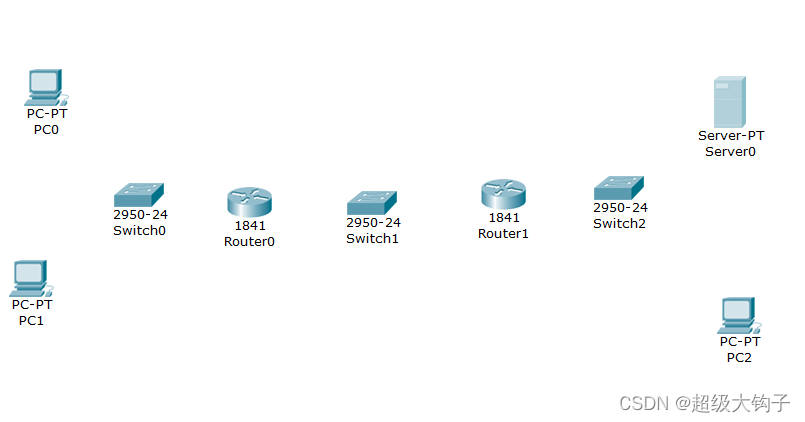

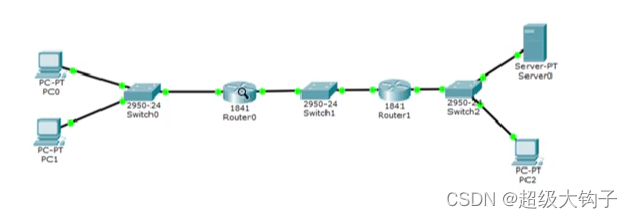

1.布局

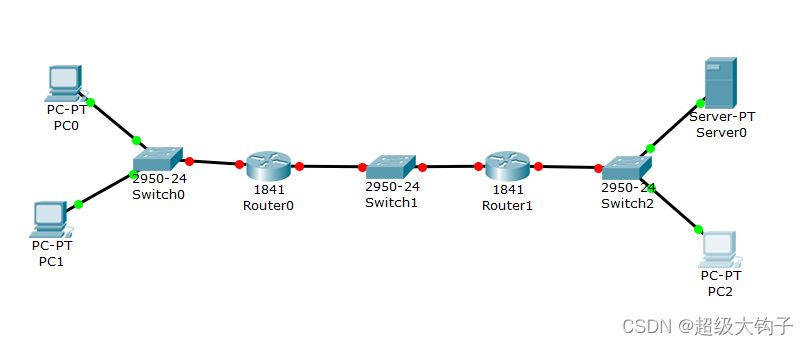

2.连接
3.配置Route0和Route1

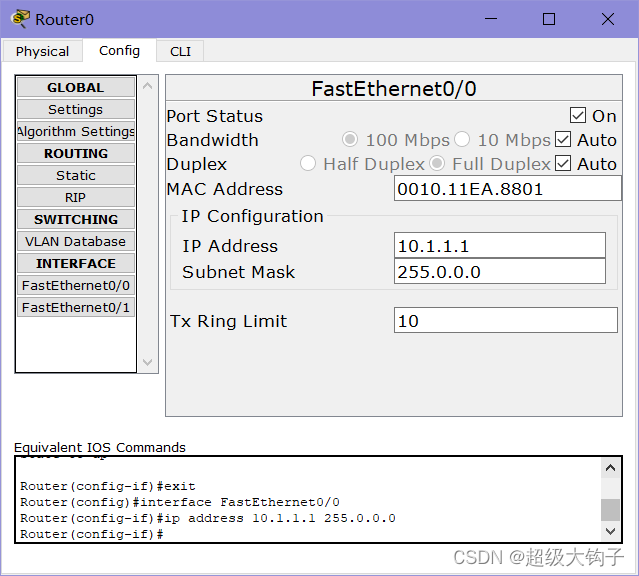

Route0:
Config->On->FastEthernet0/0->FastEthernet0/1
IP Address:10.1.1.1
Subnet Mask:255.0.0.0
IP Address: 192.1.2.254
Subnet Mask:255.0.0.0

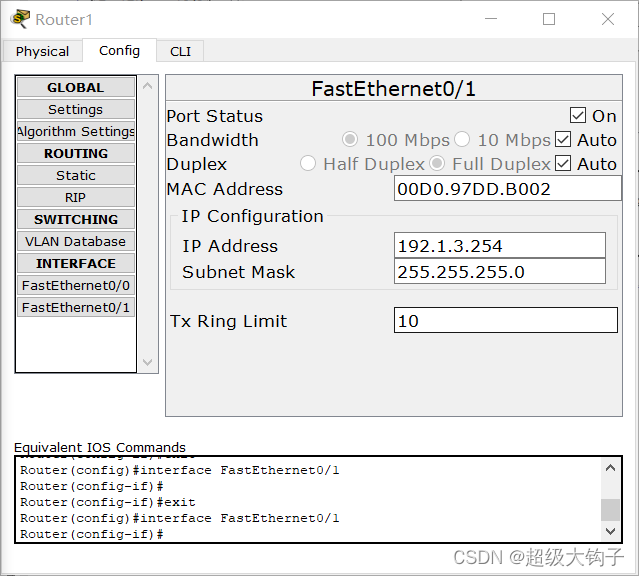

Route 1:
Config->On->FastEthernet0/0->FastEthernet0/1
IP Address:192.1.2.253
Subnet Mask:255.255.255.0
IP Address:192.1.3.254
Subnet Mask:255.255.255.0
4.配置RIP

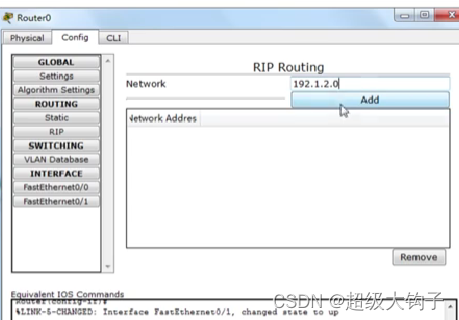

Route0->Config->RIP->Network->Add
Network:192.1.2.0

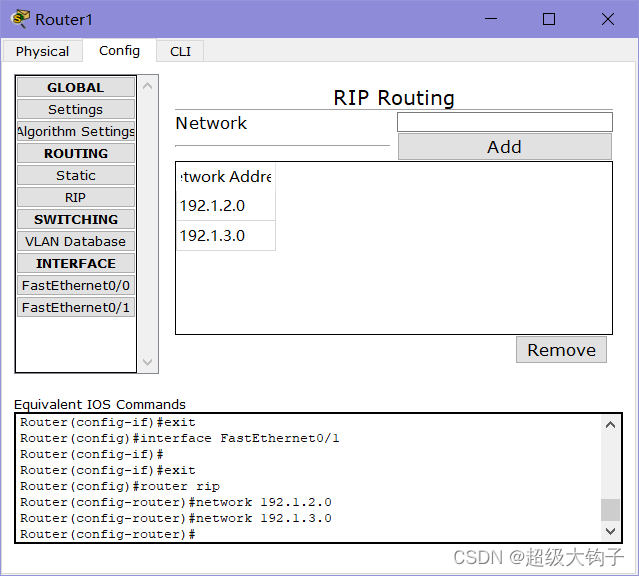

Route1:
Network:192.1.2.0
Network:192.1.3.0

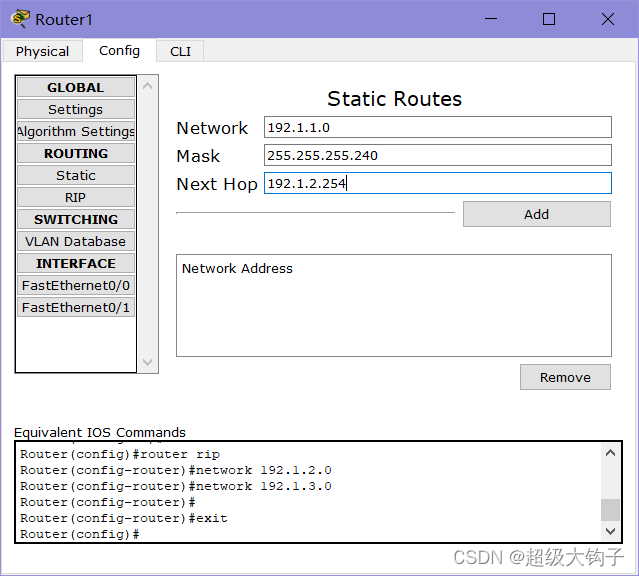

5.static:
Route1:
Config->Static->
Network:192.1.1.0
Mask: 255.255.255.240
Next Hop: 192.1.2.254

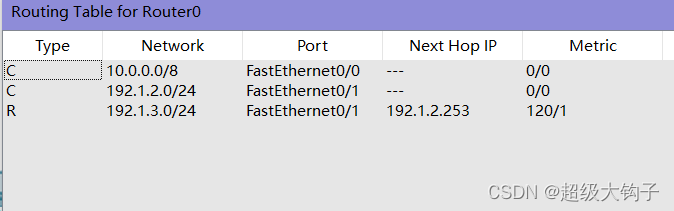

6.查看Route0,Route1的路由表：

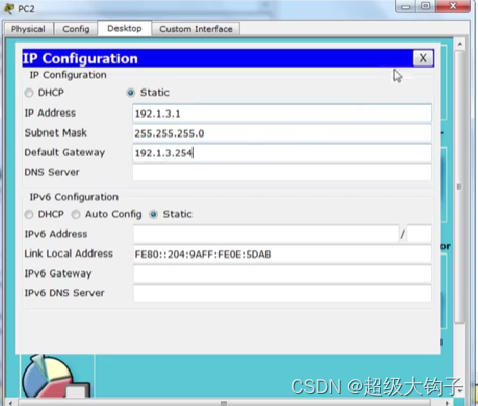

7.完成PC2和server0 IP地址，子网掩码和默认网关地址的配置：
PC2->Desktop->IP Configuration
IP Address: 192.1.3.1
Subnet Mask:255.255.255.0
Default Gateway:192.1.3.254

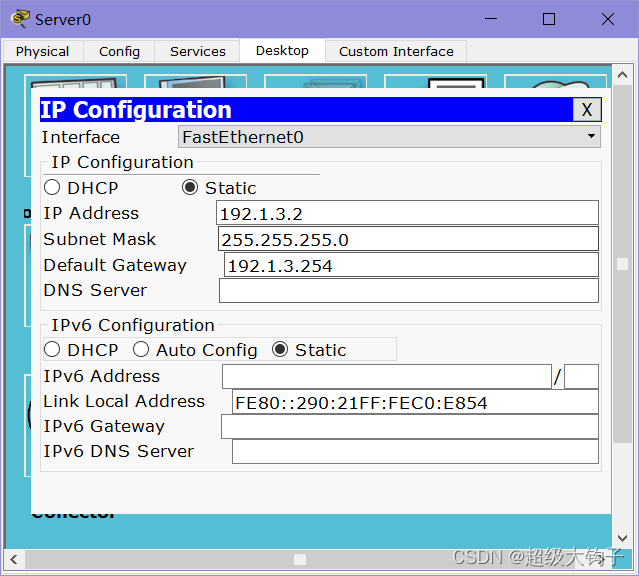

server0->Desktop->IP Configuration
IP Address: 192.1.3.2
Subnet Mask:255.255.255.0
Default Gateway:192.1.3.254

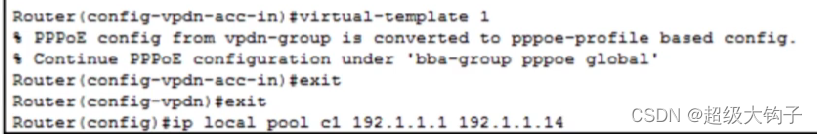

8.命令行：
Route0->CLI

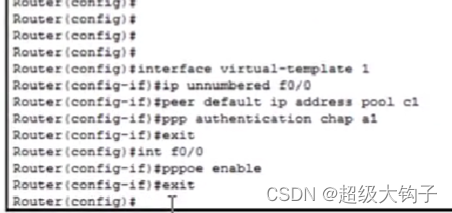

配置虚拟模板1：

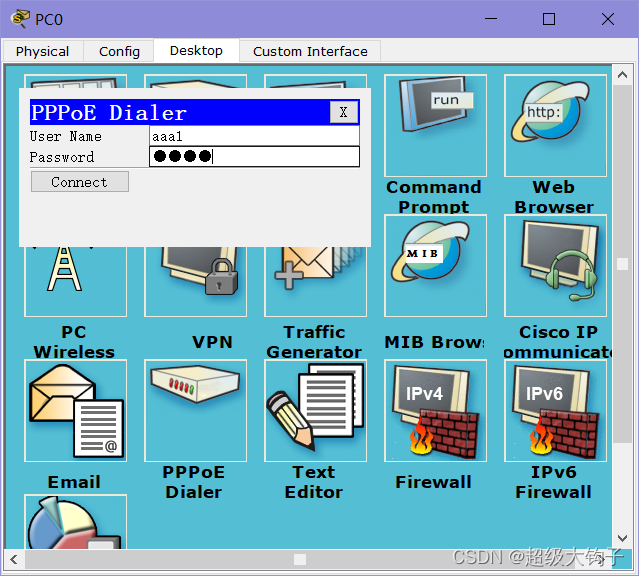

9.启动PC0桌面下的PPPoe宽带连接程序：
PC0->Desktop->PPPoE Dialer
User Name:aaa1

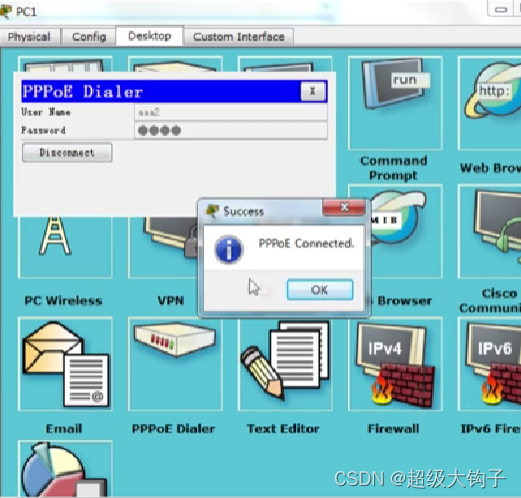

10.启动PC1桌面下的PPPoe宽带连接程序：
PC0->Desktop->PPPoE Dialer
User Name:aaa2
11.验证PC0和PC2的ICMP报文传输过程
12.验证PC1和server0的ICMP报文传输过程

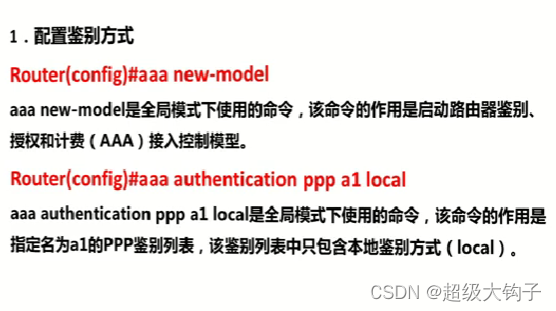

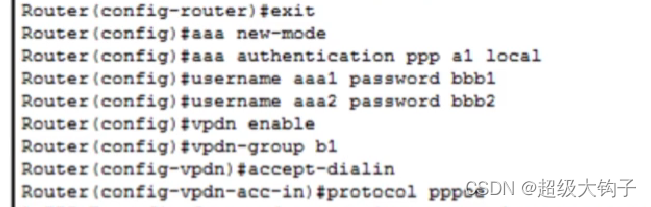

关键命令说明：
Router(config)#aaa new-model讯享网

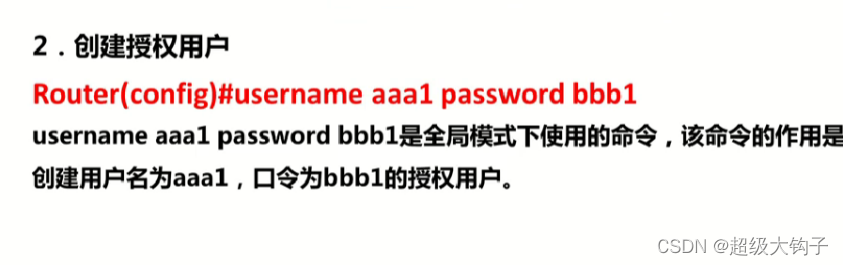

讯享网Router(config)#aaa authentication ppp a1 local Router(config)#username aaa1 password bbb1

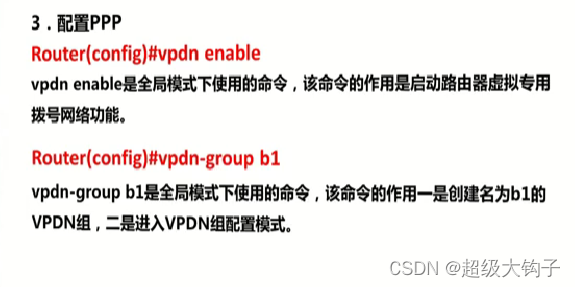

Router(config)#vpdn enable Router(config)#vpdn-group b1

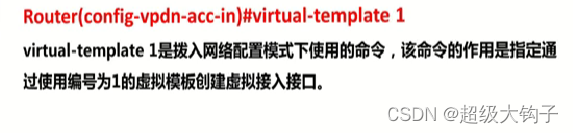

讯享网Router(config-vpdn)#accept-dialin Router(config-vpdn-acc-in)#protocol pppoe Router(config-vpdn-acc-in)#virtual-template 1
