2025年N56背光键盘排线断裂修复

大家好，我是讯享网，很高兴认识大家。

华硕ASUS N56VZ背光排线在开机箱盖子的时候不小心被暗扣子扯到,然后就扯断了,重新更换背光键盘淘宝需要160+.

修复背光键盘,主要有以下两大方案:
一.导电银漆
二.更换"金手指排线"
三.直接飞线

方案一,我试过了,极难操作,而且那个银油漆很难干,还有毒,最后和"金手指排线"之间还不怎么导通,放弃.

方案二:
键盘的那个橙黄色的两路的背光电源线,是"金手指排线",并非一般的导电斑马纸.
虽然淘宝有卖类似的,但是只能批量购买,也就是说,这条线要是断了,基本上没得换.

并且,这个"金手指排线"是塞在键盘的,而这个键盘是用"塑料柱"固定的,而不是螺丝,
所以如果强行更换的话,会导致对键盘的破坏性拆卸,不是很推荐.
所以方案二不可行.

下面着重介绍方案三,实验要求:
你必须是碰过电烙铁,
或者是大专或者本科一年级以上、
做过相关焊接电路方面实验的学生,否则不用往下看了.

准备好以下工具:
万用表(打到二极管档)
电烙铁
无铅焊锡丝.
剪刀
粗颗粒的砂纸(农村里很常见)

拆机教程虽然网上有,但是我还是想自己总结一遍,加了很多细节进去:

基本顺序是:
1.拆掉电池,以及电池周边螺丝.
2,拆掉所有你看得见的螺丝.
3,内存可以不用拆(注意,是可以不用拆,拆了也行).
4.拔出光驱,拆掉光驱入口的两颗螺(必须拆).别忘了,固定光驱的是短螺丝
5.拆掉硬盘盖子以及里面的硬盘(必须拆)

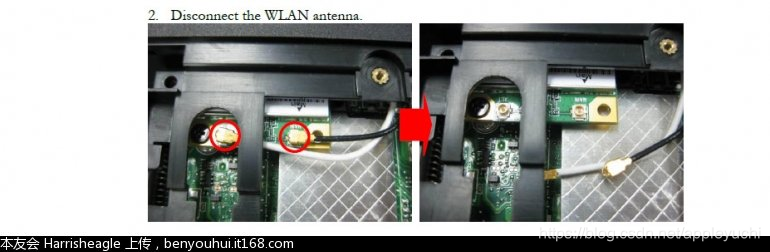

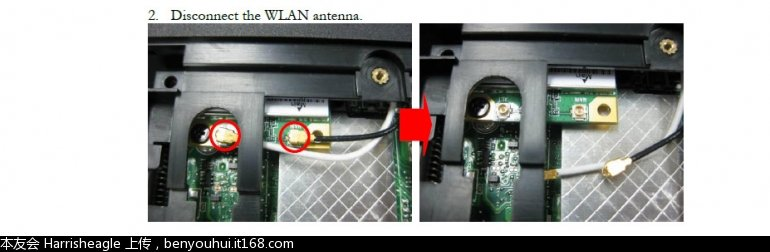

6.拔掉无线网卡的黑白两路线(必须拔),记住,左白右黑(硬盘位置处于下方,电池处于上方的方位下)
在这里插入图片描述
讯享网
7,键盘和屏幕90°接着是
华硕著名的官方拆机方位图:

也就是说依次用指甲或者卡片分开光驱位的缝隙、硬盘和内存所在缝隙、散热口位置的缝隙

靠近屏轴的几个暗扣很容易碎,别介意这个不影响你后期的重新组装.
如果前几次太生疏导致笔记本上角落的金色的"螺丝孔柱"碎掉了,
记得保留所有的塑料碎片和金色的螺丝孔,
使用ergo5800强力胶水可以修复.胶水的买的是下面这家的:
https://detail.tmall.com/item.htm?id=526068968398&spm=a1z09.2.0.0.5bb52e8d0Mfgsx&_u=o4j4vedbd9d
不是做广告,而是确实用了这家的修好的.

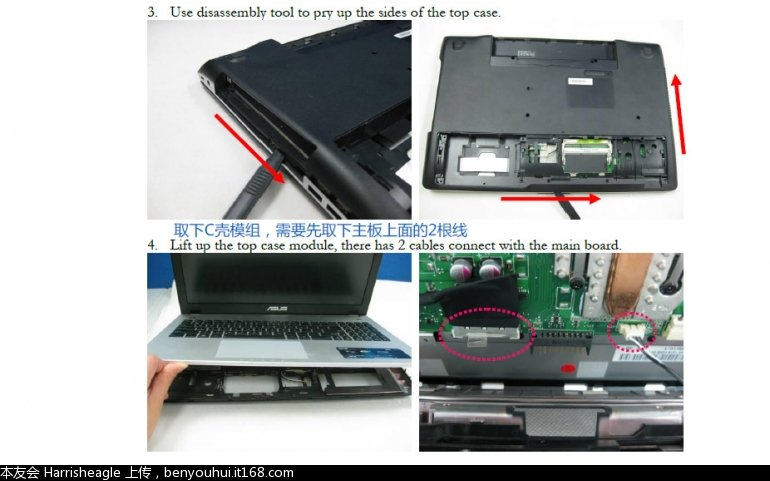

这个步骤中要注意拔掉视频线和喇叭线,然后才能把底壳和C壳彻底分开.

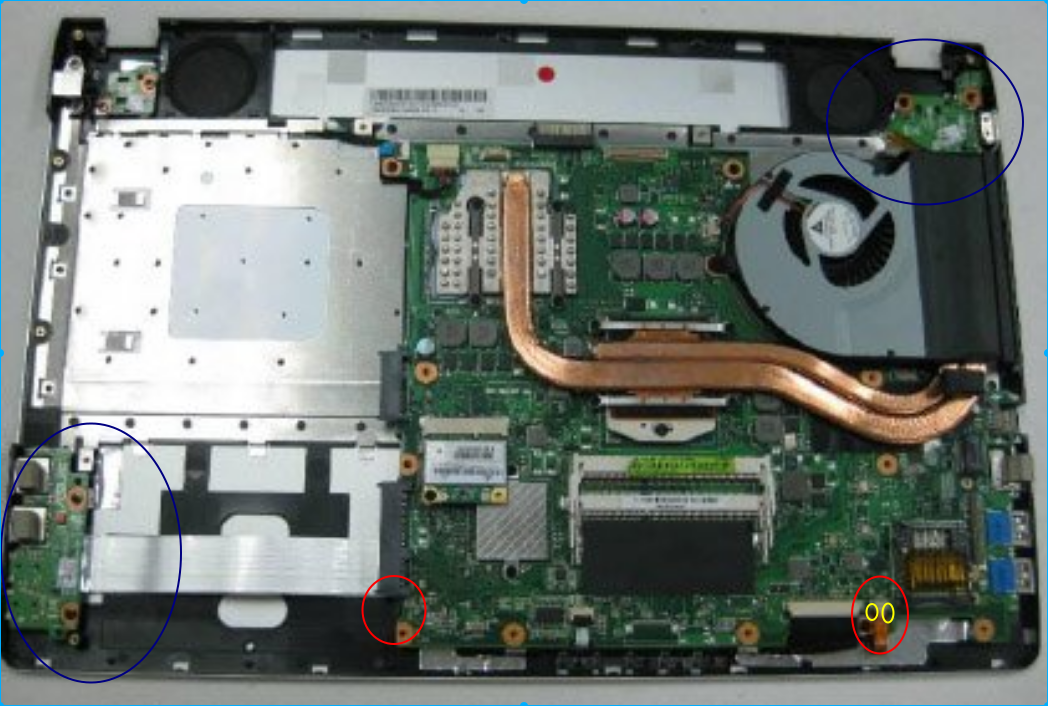

好了,现在我们看到这个图了, 在这里插入图片描述
注意，拆主板的时候追，左下方的红色圈是一个扣子，记得小心移动。
另外，拆风扇前需要拆掉显卡和cpu周围的所有螺丝，并且，风扇下面有一条双面胶，注意小心操作。

先说下,背光电源线,就是右下角的"金手指排线",怎么拆这个金手指排线呢?

看见我在红色圆圈里面画的两个黄色圆圈没?
把这两个黄色圆圈里面的黑色扣子同时向下挪动2mm,注意是两毫米!!!,
不要用太大力气,然后,这个金手指排线就自动脱落了…
我就是听淘宝客服说的什么直接拔,导致,金手指没拔下来,排线给拔下来了…
不就是因为没买你们的键盘么?
呵呵…就不买,气死你们~!
所以,这个"金手指排线".其实分为两部分,一部分是金手指,一部分是橙黄色排线(铜排线).
记得一定要像上面一样向下挪动两边的黑色扣子以后,才能取出"金手指排线",注意这里的操作不是"拔",而是"取"!

9.好了,我们前面提到了砂纸,
我的排线是怎么断的,就是因为分开华硕的底壳和C壳的时候,角度不对,暗扣把排线
给钩断了…
恩,还没说砂纸干嘛的,
就是你把断掉的两截的表面不停用砂纸磨,磨出来金色的铜片金属后,用准备好的导线,用烙铁+焊锡丝,去连接断开的两部分排线.
连接好后用万用表的二极管档测一下,你的后半截排线
和金手指是否导通,导通即可.
用导线连接完两段排线后,就可以插入到主板的扣子中,然后再次把图中两个黄色圈子里面的黑色扣子向上扣,就可以固定住这个金手指排线了.

如果你的金手指和排线是正常连在一起的,那么下面第10个步骤你就不用看了.

10.很不幸的是,我是听了淘宝客服的,直接暴力拔了那个"金手指排线",所以排线拔下来了,金手指没下来…
我一直在试图把金手指和这个排线焊接在一起,
但是,焊接在一起虽然不难,焊接在一起以后,你会发现根本塞不进去原先的那个扣子…

如果只是使用极小一部分金手指用来和排线的**部分之间进行焊接,你会发现焊上以后很容易断开.

怎么办呢?
这里的正确的做法是:
放弃金手指,直接使用我们的铜排线…

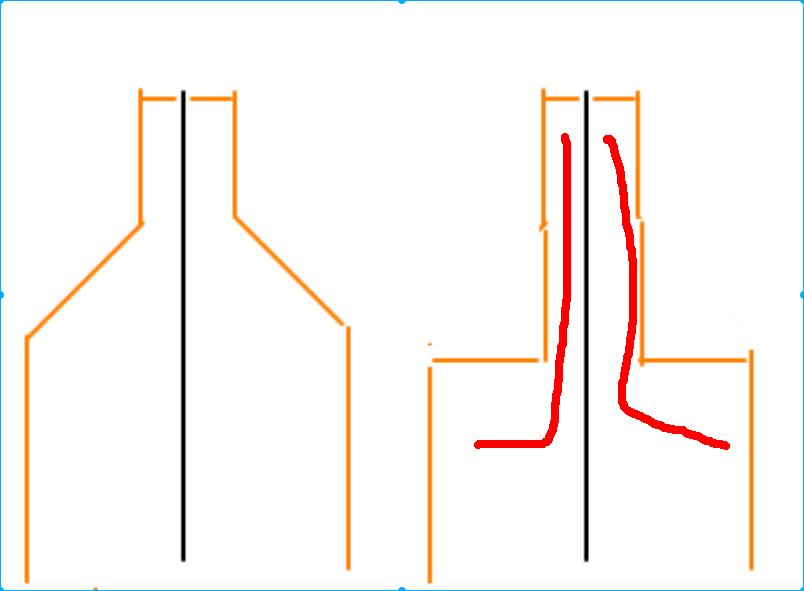

下面的左侧是原来的铜排线,右侧是我裁剪过的铜排线,目的是为了:
没有金手指以后,让铜片排线尽可能钻进这个的背光插槽(就是上面图中右下方的红色圈圈)

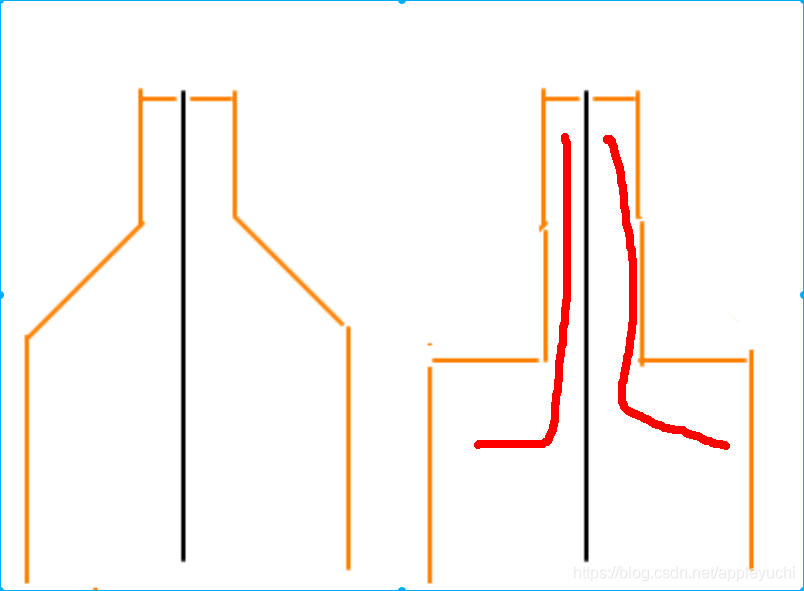

为了让排线钻进这个背光卡槽,我们需要裁一下如下图:

在这里插入图片描述
另外,上图右侧的红色部分必须用砂纸进行打磨,磨出一部分金属为止,不用全部磨掉,只要沿着红线都磨出来一些就行了.
之所以要这么磨:
红线的上半部分是为了和背光槽内部的引脚接触通电
红线的下半部分是为了排线插入背光槽内部以后,万用表的表笔伸不进去,
所以要一只笔接背光槽的上侧,
一只笔接排线的**处,

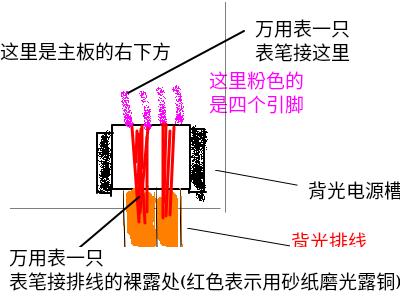

二极管档位(很多现在的万用表用的是峰鸣位来判断电路两处短接)来判断是否短接,万用表测试方法如下;
在这里插入图片描述
插入后当然要向上推左右两侧的黑色的卡子,
这个背光电源卡槽,大家注意,有四个引脚,4-pin
左边两个Pin是短路的,右边两个Pin也是短路的,
所以插入上面的背光排线后.

另外注意，排线中焊接的地方要用胶带包起来，不然，接触键盘底部那个银色的铝片的时候，就会自动关机，这个铝片的电位大概是GND吧。

安装驱动,就是那个ATK驱动,装完后重启,然后进入桌面后,按下Fn+F3降低亮度,Fn+F4升高亮度
下面是贴了键盘膜的效果,所以有点暗. 在这里插入图片描述

这里提到是LED四针电源
http://bbs.zol.com.cn/nbbbs/d227_70630.html
关于N56VZ为何主板上的背光电源有四路，
下面这个链接是这么说的：，键盘的四针电源两路电源，两路接地，两路接电源，可是这个连接中的照片看不清了。
https://electronics.stackexchange.com/questions//laptop-keyboard-backlight-ribbon-cable-broken?rq=1
这个地方有这个背光线
https://zh.ifixit.com/Answers/View//Keyboard+Backlight+ribbon+cable+fix
