配置需求

• 三台设备Device A、Device B和Device C组成一个物理上的环形网络。
• 通过在Device A上配置环路检测功能，使系统能够自动关闭Device A上出现环路的端口，并通过打印日志信息来通知用户检查网络。

组网图

讯享网

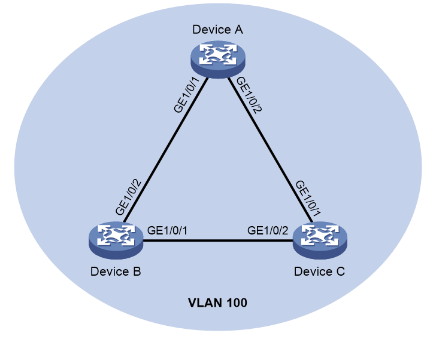

图1-3 环路检测基本功能配置组网图

配置步骤

(1)配置Device A

# 创建VLAN 100，并全局开启该VLAN内的环路检测功能。 <DeviceA> system-view [DeviceA] vlan 100 [DeviceA–vlan100] quit [DeviceA] loopback-detection global enable vlan 100 # 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 [DeviceA] interface gigabitethernet 1/0/1 [DeviceA-GigabitEthernet1/0/1] port link-type trunk [DeviceA-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceA-GigabitEthernet1/0/1] quit [DeviceA] interface gigabitethernet 1/0/2 [DeviceA-GigabitEthernet1/0/2] port link-type trunk [DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceA-GigabitEthernet1/0/2] quit # 全局配置环路检测的处理模式为Shutdown模式。 [DeviceA] loopback-detection global action shutdown # 配置环路检测的时间间隔为35秒。 [DeviceA] loopback-detection interval-time 3

(2)配置Device B

讯享网# 创建VLAN 100。 <DeviceB> system-view [DeviceB] vlan 100 [DeviceB–vlan100] quit # 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 [DeviceB] interface gigabitethernet 1/0/1 [DeviceB-GigabitEthernet1/0/1] port link-type trunk [DeviceB-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceB-GigabitEthernet1/0/1] quit [DeviceB] interface gigabitethernet 1/0/2 [DeviceB-GigabitEthernet1/0/2] port link-type trunk [DeviceB-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceB-GigabitEthernet1/0/2] qui

(3)配置Device C

# 创建VLAN 100。 <DeviceC> system-view [DeviceC] vlan 100 [DeviceC–vlan100] quit # 配置端口GigabitEthernet1/0/1和GigabitEthernet1/0/2为Trunk类型，并允许VLAN 100通过。 [DeviceC] interface gigabitethernet 1/0/1 [DeviceC-GigabitEthernet1/0/1] port link-type trunk [DeviceC-GigabitEthernet1/0/1] port trunk permit vlan 100 [DeviceC-GigabitEthernet1/0/1] quit [DeviceC] interface gigabitethernet 1/0/2 [DeviceC-GigabitEthernet1/0/2] port link-type trunk [DeviceC-GigabitEthernet1/0/2] port trunk permit vlan 100 [DeviceC-GigabitEthernet1/0/2] qui

验证配置

当配置完成后，系统在一个环路检测时间间隔内在Device A的端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上都检测到了环路，于是将这两个端口自动关闭，并打印了如下日志信息：

讯享网[DeviceA] %Feb 24 15:04:29:663 2013 DeviceA LPDT/4/LPDT_LOOPED: Loopback exists on GigabitEthernet1/0/1. %Feb 24 15:04:29:665 2013 DeviceA LPDT/4/LPDT_VLAN_LOOPED: Loopback exists on GigabitEthernet1/0/1 in VLAN 100. %Feb 24 15:04:29:667 2013 DeviceA LPDT/4/LPDT_LOOPED: Loopback exists on GigabitEthernet1/0/2. %Feb 24 15:04:29:669 2013 DeviceA LPDT/4/LPDT_VLAN_LOOPED: Loopback exists on GigabitEthernet1/0/2 in VLAN 100. %Feb 24 15:04:44:240 2013 DeviceA LPDT/5/LPDT_RECOVERED: Loopback on GigabitEthernet1/0/1 in VLAN 100 recovered. %Feb 24 15:04:44:243 2013 DeviceA LPDT/5/LPDT_RECOVERED: Loopback on GigabitEthernet1/0/1 recovered. %Feb 24 15:04:44:245 2013 DeviceA LPDT/5/LPDT_RECOVERED: Loopback on GigabitEthernet1/0/2 in VLAN 100 recovered. %Feb 24 15:04:44:248 2013 DeviceA LPDT/5/LPDT_RECOVERED: Loopback on GigabitEthernet1/0/2 recovered

使用display loopback-detection命令可以查看Device A上环路检测的配置和运行情况：

# 显示Device A上环路检测的配置和运行情况。 [DeviceA] display loopback-detection Loopback detection is enabled. Loopback detection interval is 35 second(s). No loopback is detected.

由此可见，Device A上并未显示在端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上检测到环路，这是由于环路检测功能运行在Shutdown模式下，端口GigabitEthernet1/0/1和GigabitEthernet1/0/2上出现环路后均已被自动关闭，因此这两个端口上的环路已消除。此时，使用display interface命令分别查看Device A上端口GigabitEthernet1/0/1和GigabitEthernet1/0/2的状态信息：

讯享网# 显示Device A上端口GigabitEthernet1/0/1的状态信息。 [DeviceA] display interface gigabitethernet 1/0/1 GigabitEthernet1/0/1 current state: DOWN (Loopback detection down) ... # 显示Device A上端口GigabitEthernet1/0/2的状态信息。 [DeviceA] display interface gigabitethernet 1/0/2 GigabitEthernet1/0/2 current state: DOWN (Loopback detection down) ...

由此可见，端口GigabitEthernet1/0/1和GigabitEthernet1/0/2均已被环路检测模块自动关闭。
