在交流耦合运算放大器或仪表放大器电路中，如果没有偏置电流提供的直流回路，可能导致电路性能下降，所以要及时补救！
1、添加偏置电阻

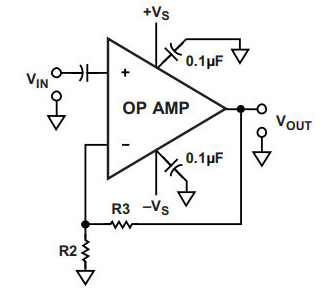

在运算放大器的每个输入端（如图1中的同相输入端和反相输入端）与地之间，分别串联一个电阻（R1和R2）。
电阻值的选择需根据电路输入阻抗、所需输入耦合电容大小进行权衡。通常，电阻值设定在100,000Ω至1 MΩ之间。
2、电阻匹配
在使用双极性运放时，为最小化输入偏置电流导致的失调电压，应确保两个输入端的电阻值匹配。
通常，将R1设为R2和可能存在的其他输入电阻（如R3，若电路中存在）的并联值，以保证输入端的平衡。
3、考虑噪声影响
引入的电阻会带来约翰逊噪声，因此在电路设计中需要权衡噪声与输入阻抗之间的关系。
根据实际需求，可以在保证电路性能的前提下，适当调整电阻值以减小噪声影响。
