我们在前面几章编写的设备驱动都非常的简单，都是对IO进行最简单的读写操作。像I2C、SPI、

LCD等这些复杂外设的驱动就不能这么去写了，Linux系统要考虑到驱动的可重用性，因此提出了

驱动的分离与分层这样的软件思路，在这个思路下诞生了我们将来最常打交道的platform设备驱

动，也叫做平台设备驱动。本章我们就来学习一下Linux下的驱动分离与分层，以及platform框架下

的设备驱动该如何编写。

对于Linux这样一个成熟、庞大、复杂的操作系统，代码的重用性非常重要，否则的话就会在Linux

内核中存在大量无意义的重复代码。尤其是驱动程序，因为驱动程序占用了Linux内核代码量的大

头，如果不对驱动程序加以管理，任由重复的代码肆意增加，那么用不了多久Linux内核的文件数

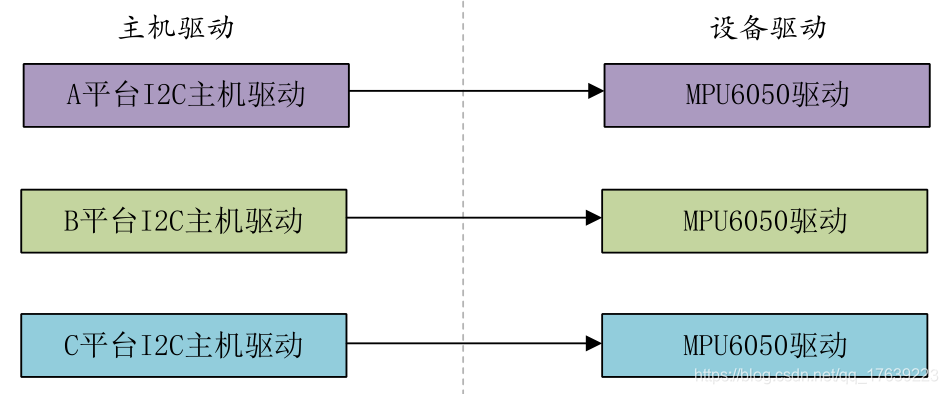

量就庞大到无法接受的地步。假如现在有三个平台A、B和C，这三个平台(这里的平台说的是SOC)

上都有MPU6050这个I2C接口的六轴传感器，按照我们写裸机I2C驱动的时候的思路，每个平台都

有一个MPU6050的驱动，因此编写出来的最简单的驱动框架如图所示：

讯享网

从图可以看出，每种平台下都有一个主机驱动和设备驱动，主机驱动肯定是必须要的，毕竟不同的

平台其I2C控制器不同。但是右侧的设备驱动就没必要每个平台都写一个，因为不管对于那个SOC

来说，MPU6050都是一样，通过I2C接口读写数据就行了，只需要一个MPU6050的驱动程序即

可。如果再来几个I2C设备，比如AT24C02、FT5206(电容触摸屏)等，如果按照图1中的写法，那

么设备端的驱动将会重复的编写好几次。显然在Linux驱动程序中这种写法是不推荐的，最好的做

法就是每个平台的I2C控制器都提供一个统一的接口(也叫做主机驱动)，每个设备的话也只提供一

个驱动程序(设备驱动)，每个设备通过统一的I2C接口驱动来访问，这样就可以大大简化驱动文

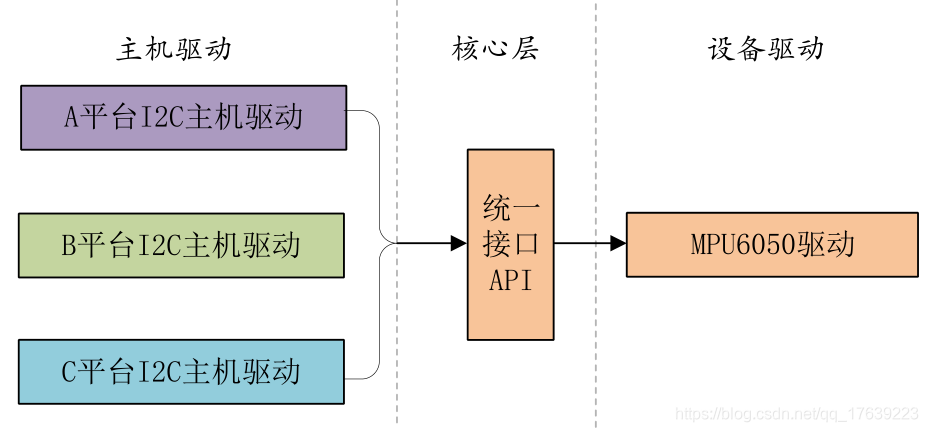

件，比如图中三种平台下的MPU6050驱动框架就可以简化为图所示：

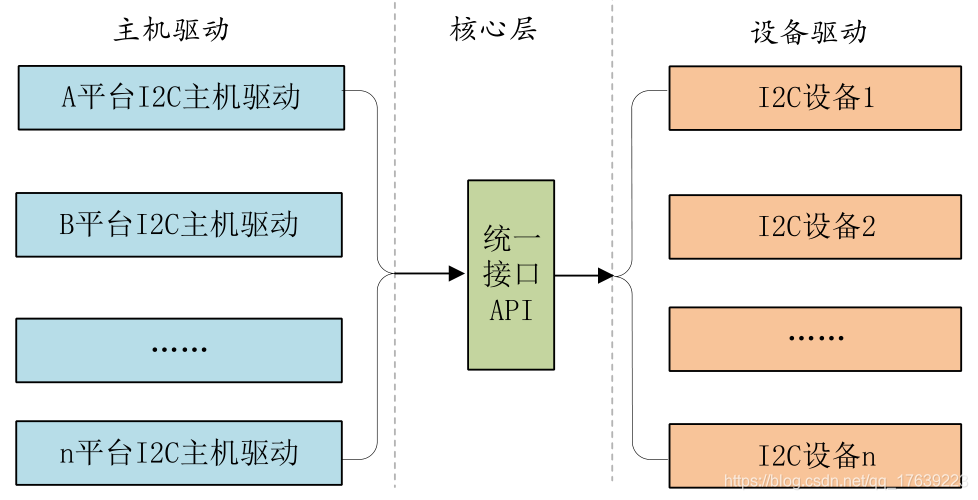

实际的I2C驱动设备肯定有很多种，不止MPU6050这一个，那么实际的驱动架构如图所示：

这个就是驱动的分隔，也就是将主机驱动和设备驱动分隔开来，比如I2C、SPI等等都会采用驱动

分隔的方式来简化驱动的开发。在实际的驱动开发中，一般I2C主机控制器驱动已经由半导体厂家

编写好了，而设备驱动一般也由设备器件的厂家编写好了，我们只需要提供设备信息即可，比如

I2C设备的话提供设备连接到了哪个I2C接口上，I2C的速度是多少等等。相当于将设备信息从设备

驱动中剥离开来，驱动使用标准方法去获取到设备信息(比如从设备树中获取到设备信息)，然后根

据获取到的设备信息来初始化设备。这样就相当于驱动只负责驱动，设备只负责设备，想办法将两

者进行匹配即可。这个就是Linux中的总线(bus)、驱动(driver)和设备(device)模型，也就是常说

的驱动分离。总线就是驱动和设备信息的月老，负责给两者牵线搭桥，如图所示：

当我们向系统注册一个驱动的时候，总线就会在右侧的设备中查找，看看有没有与之匹配的设备，

如果有的话就将两者联系起来。同样的，当向系统中注册一个设备的时候，总线就会在左侧的驱动

中查找看有没有与之匹配的设备，有的话也联系起来。Linux内核中大量的驱动程序都采用总线、

驱动和设备模式，我们一会要重点讲解的platform驱动就是这一思想下的产物。

上一小节讲了驱动的分隔与分离，本节我们来简单看一下驱动的分层，大家应该听说过网络的7层

模型，不同的层负责不同的内容。同样的，Linux下的驱动往往也是分层的，分层的目的也是为了

在不同的层处理不同的内容。以其他书籍或者资料常常使用到的input(输入子系统，后面会有专门

的章节详细的讲解)为例，简单介绍一下驱动的分层。input子系统负责管理所有跟输入有关的驱

动，包括键盘、鼠标、触摸等，最底层的就是设备原始驱动，负责获取输入设备的原始值，获取到

的输入事件上报给input核心层。input核心层会处理各种IO模型，并且提供file_operations操作集

合。我们在编写输入设备驱动的时候只需要处理好输入事件的上报即可，至于如何处理这些上报的

输入事件那是上层去考虑的，我们不用管。可以看出借助分层模型可以极大的简化我们的驱动编

写，对于驱动编写来说非常的友好。

前面我们讲了设备驱动的分离，并且引出了总线(bus)、驱动(driver)和设备(device)模型，比如

I2C、SPI、USB等总线。但是在SOC中有些外设是没有总线这个概念的，但是又要使用总线、驱

动和设备模型该怎么办呢?为了解决此问题，Linux提出了platform这个虚拟总线，相应的就有

platform_driver和platform_device。

Linux系统内核使用bus_type结构体表示总线，此结构体定义在文件include/linux/device.h，

bus_type结构体内容如下：

讯享网

第10行，match函数，此函数很重要，单词match的意思就是“匹配、相配”，因此此函数就是完成

设备和驱动之间匹配的，总线就是使用match函数来根据注册的设备来查找对应的驱动，或者根据

注册的驱动来查找相应的设备，因此每一条总线都必须实现此函数。match函数有两个参数：dev

和drv，这两个参数分别为device和device_driver类型，也就是设备和驱动。

platform总线是bus_type的一个具体实例，定义在文件drivers/base/platform.c，platform总线定义

如下：

讯享网

platform_bus_type就是platform平台总线，其中platform_match就是匹配函数。我们来看一下驱

动和设备是如何匹配的，platform_match()函数定义在文件drivers/base/platform.c中，函数内容

如下所示：

驱动和设备的匹配有四种方法，我们依次来看一下：

第11~12行，第一种匹配方式，OF类型的匹配，也就是设备树采用的匹配方式，

of_driver_match_device函数定义在文件include/linux/of_device.h中。device_driver结构体(表示设

备驱动)中有个名为of_match_table的成员变量，此成员变量保存着驱动的compatible匹配表，设备

树中的每个设备节点的compatible属性会和of_match_table表中的所有成员比较，查看是否有相同

的条目，如果有的话就表示设备和此驱动匹配，设备和驱动匹配成功以后probe函数就会执行。

第15~16行，第二种匹配方式，ACPI匹配方式。

第19~20行，第三种匹配方式，id_table匹配，每个platform_driver结构体有一个id_table成员变

量，顾名思义，保存了很多id信息。这些id信息存放着这个platformd驱动所支持的驱动类型。

第23行，第四种匹配方式，如果第三种匹配方式的id_table不存在的话就直接比较驱动和设备的

name字段，看看是不是相等，如果相等的话就匹配成功。

对于支持设备树的Linux版本号，一般设备驱动为了兼容性都支持设备树和无设备树两种匹配方

式。也就是第一种匹配方式一般都会存在，第三种和第四种只要存在一种就可以，一般用的最多的

还是第四种，也就是直接比较驱动和设备的name字段，毕竟这种方式最简单了。

platform_driver结构体表示platform驱动，此结构体定义在文件include/linux/platform_device.h

中，内容如下：

讯享网

第2行，probe函数，当驱动与设备匹配成功以后probe函数就会执行，非常重要的函数！！一般驱

动的提供者会编写，如果自己要编写一个全新的驱动，那么probe就需要自行实现。

第7行，driver成员，为device_driver结构体变量，Linux内核里面大量使用到了面向对象的思维，

device_driver相当于基类，提供了最基础的驱动框架。plaform_driver继承了这个基类，然后在此

基础上又添加了一些特有的成员变量。

第8行，id_table表，也就是我们上一小节讲解platform总线匹配驱动和设备的时候采用的第三种方

法，id_table是个表(也就是数组)，每个元素的类型为platform_device_id，platform_device_id结构

体内容如下：

device_driver 结构体定义在 include/linux/device.h，device_driver结构体内容如下：

讯享网

第10行，of_match_table就是采用设备树的时候驱动使用的匹配表，同样是数组，每个匹配项都

为of_device_id结构体类型，此结构体定义在文件include/linux/mod_devicetable.h中，内容如下：

第4行的compatible非常重要，因为对于设备树而言，就是通过设备节点的compatible属性值和

of_match_table中每个项目的compatible成员变量进行比较，如果有相等的就表示设备和此驱动匹

配成功。

在编写platform驱动的时候，首先定义一个platform_driver结构体变量，然后实现结构体中的各

个成员变量，重点是实现匹配方法以及probe函数。当驱动和设备匹配成功以后probe函数就会执

行，具体的驱动程序在probe函数里面编写，比如字符设备驱动等等。当我们定义并初始化好

platform_driver结构体变量以后，需要在驱动入口函数里面调用platform_driver_register()函数

向Linux内核注册一个platform驱动，platform_driver_register函数原型如下所示：

讯享网

函数参数和返回值含义如下：

driver：要注册的platform驱动。

返回值：负数，失败；0，成功。

还需要在驱动卸载函数中通过platform_driver_unregister函数卸载platform驱动，

platform_driver_unregister函数原型如下：

函数参数和返回值含义如下：

drv：要卸载的platform驱动。

返回值：无。

platform驱动框架如下所示：

讯享网

第1~27行，传统的字符设备驱动，所谓的platform驱动并不是独立于字符设备驱动、块设备驱动和

网络设备驱动之外的其他种类的驱动。platform只是为了驱动的分离与分层而提出来的一种框架，

其驱动的具体实现还是需要字符设备驱动、块设备驱动或网络设备驱动。

第33~39行，xxx_probe函数，当驱动和设备匹配成功以后此函数就会执行，以前在驱动入口init函

数里面编写的字符设备驱动程序就全部放到此probe函数里面。比如注册字符设备驱动、添加

cdev、创建类等等。

第41~47行，xxx_remove函数，platform_driver结构体中的remove成员变量，当关闭platfor备驱动

的时候此函数就会执行，以前在驱动卸载exit函数里面要做的事情就放到此函数中来。比如，使用

iounmap释放内存、删除cdev，注销设备号等等。

第50~53行，xxx_of_match匹配表，如果使用设备树的话将通过此匹配表进行驱动和设备的匹

配。

第51行设置了一个匹配项，此匹配项的compatible值为“xxx-gpio”，因此当设备树中设备节点的

compatible属性值为“xxx-gpio”的时候此设备就会与此驱动匹配。第52行是一个标记，of_device_id

表最后一个匹配项必须是空的。

第58~65行，定义一个platform_driver结构体变量xxx_driver，表示platform驱动，第59~62行设置

paltform_driver中的device_driver成员变量的name和of_match_table这两个属性。其中name属性

用于传统的驱动与设备匹配，也就是检查驱动和设备的name字段是不是相同。of_match_table属

性就是用于设备树下的驱动与设备检查。对于一个完整的驱动程序，必须提供有设备树和无设备树

两种匹配方法。最后63和64这两行设置probe和remove这两成员变量。

第68~71行，驱动入口函数，调用platform_driver_register函数向Linux内核注册一个platform驱

动，也就是上面定义的xxx_driver结构体变量。

第74~77行，驱动出口函数，调用platform_driver_unregister函数卸载前面注册的platform驱动。

总体来说，platform驱动还是传统的字符设备驱动、块设备驱动或网络设备驱动，只是套上了一张

“platform”的皮，目的是为了使用总线、驱动和设备这个驱动模型来实现驱动的分离与分层。

platform驱动已经准备好了，我们还需要platform设备，否则的话单单一个驱动也做不了什么。

platform_device这个结构体表示platform设备，这里我们要注意，如果内核支持设备树的话就不

要再使用platform_device来描述设备了，因为改用设备树去描述了。当然了，你如果一定要用

platform_device来描述设备信息的话也是可以的。platform_device结构体定义在文件

include/linux/platform_device.h中，结构体内容如下：

第23行，name表示设备名字，要和所使用的platform驱动的name字段相同，否则的话设备就无法

匹配到对应的驱动。比如对应的platform驱动的name字段为“xxx-gpio”，那么此name字段也要设置

为“xxx-gpio”。

第27行，num_resources表示资源数量，一般为第28行resource资源的大小。

第28行，resource表示资源，也就是设备信息，比如外设寄存器等。Linux内核使用resource结构

体表示资源，resource结构体内容如下：

讯享网

start和end分别表示资源的起始和终止信息，对于内存类的资源，就表示内存起始和终止地址，

name表示资源名字，flags表示资源类型，可选的资源类型都定义在了文件include/linux/ioport.h里

面，如下所示：

在以前不支持设备树的Linux版本中，用户需要编写platform_device变量来描述设备信息，然后使

用platform_device_register函数将设备信息注册到Linux内核中，此函数原型如下所示：

讯享网

函数参数和返回值含义如下：

pdev：要注册的platform设备。

返回值：负数，失败；0，成功。

如果不再使用platform的话可以通过platform_device_unregister函数注销掉相应的platform设

备，platform_device_unregister函数原型如下：

函数参数和返回值含义如下：

pdev：要注销的platform设备。

返回值：无。

platform设备信息框架如下所示：

讯享网

第7~18行，数组xxx_resources表示设备资源，一共有两个资源，分别为设备外设1和外设2的寄存

器信息。因此flags都为IORESOURCE_MEM，表示资源为内存类型的。

第21~26行，platform设备结构体变量，注意name字段要和所使用的驱动中的name字段一致，否

则驱动和设备无法匹配成功。num_resources表示资源大小，其实就是数组xxx_resources的元素

数量，这里用ARRAY_SIZE来测量一个数组的元素个数。

第29~32行，设备模块加载函数，在此函数中调用platform_device_register向Linux内核注册

platform设备。

第35~38行，设备模块卸载函数，在此函数中调用platform_device_unregister从Linux内核中卸载

platform设备。

以上代码主要是在不支持设备树的Linux版本中使用的，当Linux内核支持了设备树以后就不需要用

户手动去注册platform设备了。因为设备信息都放到了设备树中去描述，Linux内核启动的时候会从

设备树中读取设备信息，然后将其组织成platform_device形式，至于设备树到platform_device的具

体过程就不去详细的追究了，感兴趣的可以去看一下，网上也有很多博客详细的讲解了整个过程。

关于platform下的总线、驱动和设备就讲解到这里，我们接下来就使用platform驱动框架来编写一

个LED灯驱动，本章我们不使用设备树来描述设备信息，我们采用自定义platform_device这种“古

老”方式来编写LED的设备信息。下一章我们来编写设备树下的platform驱动，这样我们就掌握了无

设备树和有设备树这两种platform驱动的开发方式。

本章实验我们需要编写一个驱动模块和一个设备模块，其中驱动模块是platform驱动程序，设备模

块是platform的设备信息。当这两个模块都加载成功以后就会匹配成功，然后platform驱动模块中

的probe函数就会执行，probe函数中就是传统的字符设备驱动那一套。

新建名为“17_platform”的文件夹，然后在17_platform文件夹里面创建vscode工程，工作区命名为

“platform”。新建名为leddevice.c和leddriver.c这两个文件，这两个文件分别为LED灯的platform设

备文件和LED灯的platform的驱动文件。在leddevice.c中输入如下所示内容：

leddevice.c文件内容就是按照之前的示例代码的platform设备模板编写的。

第56~82行，led_resources数组，也就是设备资源，描述了LED所要使用到的寄存器信息，也就是

IORESOURCE_MEM资源。

第88~96，platform设备结构体变量leddevice，这里要注意name字段为“imx6ul-led”，所以稍后编

写platform驱动中的name字段也要为“imx6ul-led”，否则设备和驱动匹配失败。

第103~106行，设备模块加载函数，在此函数里面通过platform_device_register向Linux内核注册

leddevice这个platform设备。

第113~116行，设备模块卸载函数，在此函数里面通过platform_device_unregister从Linux内核中

删除掉leddevice这个platform设备。

leddevice.c文件编写完成以后就编写leddriver.c这个platform驱动文件，在leddriver.c里面输入如下

内容：

讯享网

leddriver.c文件内容就是按照之前示例的platform驱动模板编写的。

第34~122行，传统的字符设备驱动。

第130~206行，probe函数，当设备和驱动匹配以后此函数就会执行，当匹配成功以后会在终端上

输出“leddriveranddevicehasmatched!”这样语句。在probe函数里面初始化LED、注册字符设备驱

动。也就是将原来在驱动加载函数里面做的工作全部放到probe函数里面完成。

第213~226行，remove函数，当卸载platform驱动的时候此函数就会执行。在此函数里面释放内

存、注销字符设备等。也就是将原来驱动卸载函数里面的工作全部都放到remove函数中完成。

第229~235行，platform_driver驱动结构体，注意name字段为"imx6ul-led"，和我们在leddevice.c

文件里面设置的设备name字段一致。第242~245行，驱动模块加载函数，在此函数里面通过

platform_driver_register向Linux内核注册led_driver驱动。

第252~255行，驱动模块卸载函数，在此函数里面通过platform_driver_unregister从Linux内核卸载

led_driver驱动。

测试APP的内容很简单，就是打开和关闭LED灯，新建ledApp.c这个文件，然后在里面输入如下内

容：

ledApp.c文件内容很简单，就是控制LED灯的亮灭，和第四十一章的测试APP基本一致，这里就不

重复讲解了。

1、编译驱动程序

编写Makefile文件，本章实验的Makefile文件和之前实验基本一样，只是将obj-m变量的值改为

“leddevice.oleddriver.o”，Makefile内容如下所示：

讯享网

第4行，设置obj-m变量的值为“leddevice.oleddriver.o”。

输入如下命令编译出驱动模块文件：

编译成功以后就会生成一个名为“leddevice.koleddriver.ko”的驱动模块文件。

2、编译测试APP

输入如下命令编译测试ledApp.c这个测试程序：

讯享网

编译成功以后就会生成ledApp这个应用程序。

将上一小节编译出来leddevice.ko、leddriver.ko和ledApp这两个文件拷贝到

rootfs/lib/modules/4.1.15目录中，重启开发板，进入到目录lib/modules/4.1.15中，输入如下命令加

载leddevice.ko设备模块和leddriver.ko这个驱动模块。

根文件系统中/sys/bus/platform/目录下保存着当前板子platform总线下的设备和驱动，其中devices

子目录为platform设备，drivers子目录为plartofm驱动。查看/sys/bus/platform/devices/目录，看看

我们的设备是否存在，我们在leddevice.c中设置leddevice(platform_device类型)的name字段为

“imx6ul-led”，也就是设备名字为imx6ul-led，因此肯定在/sys/bus/platform/devices/目录下存在一

个名字“imx6ul-led”的文件，否则说明我们的设备模块加载失败，结果如图所示：

同理，查看/sys/bus/platform/drivers/目录，看一下驱动是否存在，我们在leddriver.c中设置

led_driver(platform_driver类型)的name字段为“imx6ul-led”，因此会在/sys/bus/platform/drivers/目

录下存在名为“imx6ul-led”这个文件，结果如图所示：

驱动模块和设备模块加载成功以后platform总线就会进行匹配，当驱动和设备匹配成功以后就会输

出如图所示一行语句：

驱动和设备匹配成功以后就可以测试LED灯驱动了，输入如下命令打开LED灯：

讯享网

在输入如下命令关闭LED灯：

观察一下LED灯能否打开和关闭，如果可以的话就说明驱动工作正常，如果要卸载驱动的话输入如

下命令即可：

讯享网

上一章我们详细的讲解了Linux下的驱动分离与分层，以及总线、设备和驱动这样的驱动框架。基

于总线、设备和驱动这样的驱动框架，Linux内核提出来platform这个虚拟总线，相应的也有

platform设备和platform驱动。上一章我们讲解了传统的、未采用设备树的platform设备和驱动编写

方法。最新的Linux内核已经支持了设备树，因此在设备树下如何编写platform驱动就显得尤为重

要，本章我们就来学习一下如何在设备树下编写platform驱动。

platform驱动框架分为总线、设备和驱动，其中总线不需要我们这些驱动程序员去管理，这个是

Linux内核提供的，我们在编写驱动的时候只要关注于设备和驱动的具体实现即可。在没有设备树

的Linux内核下，我们需要分别编写并注册platform_device和platform_driver，分别代表设备和驱

动。在使用设备树的时候，设备的描述被放到了设备树中，因此platform_device就不需要我们去

编写了，我们只需要实现platform_driver即可。在编写基于设备树的platform驱动的时候我们需要

注意一下几点：

1、在设备树中创建设备节点

毫无疑问，肯定要先在设备树中创建设备节点来描述设备信息，重点是要设置好compatible属性的

值，因为platform总线需要通过设备节点的compatible属性值来匹配驱动！这点要切记。比如，

我们可以编写如下所示的设备节点来描述我们本章实验要用到的LED这个设备：

以上示例中的gpioled节点其实就是之前中创建的gpioled设备节点，我们可以直接拿过来用。注意

第4行的compatible属性值为“atkalpha-gpioled”，因此一会在编写platform驱动的时候

of_match_table属性表中要有“atkalpha-gpioled”。

2、编写platform驱动的时候要注意兼容属性

上一章已经详细的讲解过了，在使用设备树的时候platform驱动会通过of_match_table来保存兼容

性值，也就是表明此驱动兼容哪些设备。所以，of_match_table将会尤为重要，比如本例程的

platform驱动中platform_driver就可以按照如下所示设置：

讯享网

第1~4行，of_device_id表，也就是驱动的兼容表，是一个数组，每个数组元素为of_device_id类

型。每个数组元素都是一个兼容属性，表示兼容的设备，一个驱动可以跟多个设备匹配。这里我们

仅仅匹配了一个设备，那就是之前中创建的gpioled这个设备。第2行的compatible值为“atkalpha-

gpioled”，驱动中的compatible属性和设备中的compatible属性相匹配，因此驱动中对应的probe函

数就会执行。注意第3行是一个空元素，在编写of_device_id的时候最后一个元素一定要为空！

第6行，通过MODULE_DEVICE_TABLE声明一下leds_of_match这个设备匹配表。

第11行，设置platform_driver中的of_match_table匹配表为上面创建的leds_of_match，至此我们就

设置好了platform驱动的匹配表了。

3、编写platform驱动

基于设备树的platform驱动和上一章无设备树的platform驱动基本一样，都是当驱动和设备匹配成

功以后就会执行probe函数。我们需要在probe函数里面执行字符设备驱动那一套，当注销驱动模

块的时候remove函数就会执行，都是大同小异的。

本章实验我们编写基于设备树的platform驱动，所以需要在设备树中添加设备节点，然后我们只需

要编写platform驱动即可。

首先修改设备树文件，加上我们需要的设备信息，本章我们就使用到一个LED灯，因此可以直接使

用之前编写的gpioled子节点即可，不需要再重复添加。

新建名为leddriver.c的驱动文件，在leddriver.c中输入如下所示内容：

第33~112行，传统的字符设备驱动，没什么要说的。

第120~164行，platform驱动的probe函数，当设备树中的设备节点与驱动之间匹配成功以后此函数

就会执行，原来在驱动加载函数里面做的工作现在全部放到probe函数里面完成。

第171~180行，remobe函数，当卸载platform驱动的时候此函数就会执行。在此函数里面释放内

存、注销字符设备等，也就是将原来驱动卸载函数里面的工作全部都放到remove函数中完成。

第183~186行，匹配表，描述了此驱动都和什么样的设备匹配，第184行添加了一条值为"atkalpha-

gpioled"的compatible属性值，当设备树中某个设备节点的compatible属性值也为“atkalpha-

gpioled”的时候就会与此驱动匹配。

第189~196行，platform_driver驱动结构体，191行设置这个platform驱动的名字为“imx6ul-

led”，因此，当驱动加载成功以后就会在/sys/bus/platform/drivers/目录下存在一个名为“imx6u-

led”的文件。

第192行设置of_match_table为上面的led_of_match。

第203~206行，驱动模块加载函数，在此函数里面通过platform_driver_register向Linux内核注册

led_driver驱动。

第213~216行，驱动模块卸载函数，在此函数里面通过platform_driver_unregister从Linux内核卸载

led_driver驱动。

1、编译驱动程序

编写Makefile文件，本章实验的Makefile文件和之前实验基本一样，只是将obj-m变量的值改为

“leddriver.o”，Makefile内容如下所示：

讯享网

第4行，设置obj-m变量的值为“leddriver.o”。

输入如下命令编译出驱动模块文件：

编译成功以后就会生成一个名为“leddriver.o”的驱动模块文件。

2、编译测试APP

测试APP直接使用上一章的ledApp这个测试软件即可。

将上一小节编译出来leddriver.ko拷贝到rootfs/lib/modules/4.1.15目录中，重启开发板，进入到目录

lib/modules/4.1.15中，输入如下命令加载leddriver.ko这个驱动模块。

讯享网

驱动模块加载完成以后到/sys/bus/platform/drivers/目录下查看驱动是否存在，我们在leddriver.c中

设置led_driver(platform_driver类型)的name字段为“imx6ul-led”，因此会

在/sys/bus/platform/drivers/目录下存在名为“imx6ul-led”这个文件，结果如图所示：

同理，在/sys/bus/platform/devices/目录下也存在led的设备文件，也就是设备树中gpioled这个

节点，如图所示：

驱动和模块都存在，当驱动和设备匹配成功以后就会输出如图所示一行语句：

驱动和设备匹配成功以后就可以测试LED灯驱动了，输入如下命令打开LED灯：

在输入如下命令关闭LED灯：

讯享网

观察一下LED灯能否打开和关闭，如果可以的话就说明驱动工作正常，如果要卸载驱动的话输入如

下命令即可：
