TNL和RNL全称
TNL：Transport Network Layer 传输网络层
RNL：Radio Network Layer 无线网络层
（千万别和 传输网 弄混了，个人理解传输网是核心网的一部分，相当于骨干网，重要节点的链接。）
TNL和RNL的定义
百度的时候出现最多的一句话是：
和传统的基站设备类似NG-RAN在逻辑功能上划分为无线网络层Radio Network Layer (RNL) 和传输网络层Transport NetworkLayer (TNL)。
在NG-RAN的结构中，各NG-RAN 的逻辑网元及它们之间的接口由RNL来定义
我理解是说RNL包含逻辑网元与他们之间得接口。
接着通过请教同事和对比了4G网路图才搞明白。
从协议平面的角度来看，协议结构主要包括两层：无线网络层（RNL）和传输网络层（TNL）。
PDCP是一个功能实体，它将传输网络层的传输技术与E-UTRAN的空口技术剥离开，在其之上的各层无需考虑空口相关问题。PDCP层相当于无线网络与有线网络的分离层，通过PDCP把高层的协议映射到低层。
上面的话我理解PDCP之前就是传输网络层，对应5G应该就是SDAP之前了（也就是NG-AP以及之前到物理层） ，这是用户面，那控制面呢，个人理解RRC应该属于无线网络层。因为RRC定义是无线控制层。

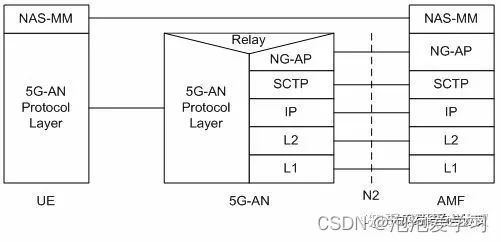

上面我理解错了，更正一下NGAP是NG-RAN 和 AMF 之间控制面的RNL信令流程，所以在控制面（下面的图中），NGAP属于RNL。
综上所述：个人理解，从5G-AN一分为二，左边是无线网络层（包括Uu口、和NGAP），右面是传输网络层（N2，N3接口）。
吐槽一下下面这个图，当时看的时候真的有歧义（5G移动通信系统设计与标准详解3.3）
按照我的理解应该改成：
