简介
SUPERSCAN IIE是RAYLASE公司在某年推出的一款两轴激光扫描振镜。用来如刻蚀、打标、去除、切割、焊接、打孔或高速飞行打标的材料处理。
可选输入孔径: 7, 10, 12, 15, 20, 30 mm
可选配水冷和空气冷却。
讯享网
一般同一型号的电源配置和接口信号协议是相同的。
不同的参数：
孔径规格，如SS-IIE-7、SS-IIE-10等
反射镜种类：不同的波长对应的反射镜也不同
动态参数：写入速度、加工速度、动态速度等不同
电源接线
材料：±15V的开关电源，D-sub-9的**、带D-sub-9母头的激光振镜以及若干粗电线。
思路：
1、明确振镜所需电源

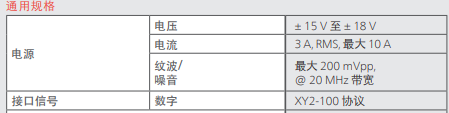

振镜电源为±15V直流电，3A至10A。
2、明确电源是否合格
用万用表测试开关电源转出的直流电是否符合标准（主要测试电压大小，以及引脚之间是否互相连通）

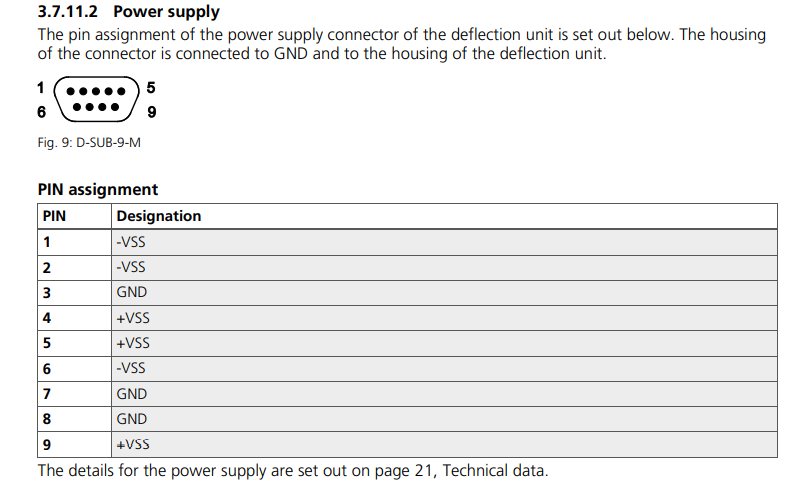

3、明确振镜电源的引脚图
使用万用表检查引脚之间的正负极是否连通，一般只选用其中任意一组正负极以及GND即可，但是也有需要全部供电的情况。
检查发现三组电源对应引脚连通。故只需要接一组正负极以及GND即可。
接线方式？
不清楚如何称呼这种接线方式，甚至不知道如何称呼这个开关电源
协议接线
振镜兼容XY2-100标准。可以通过如SP-ICE-1 PCIe PRO控制卡进行数字控制。
XY2-100协议是由国外推出，较早应用于振镜控制，属于数字驱动，技术较难。国内自主研发的是简单的模拟数据传输协议。
振镜控制协议的XY2-100是专门用于数字扫描振镜的信号通讯协议。整体由若干路信号组成，如同步信号（SYNC）、时钟信（SENDCK）以及电机轴信号组成
采用RTC4运动控制卡对振镜进行控制。

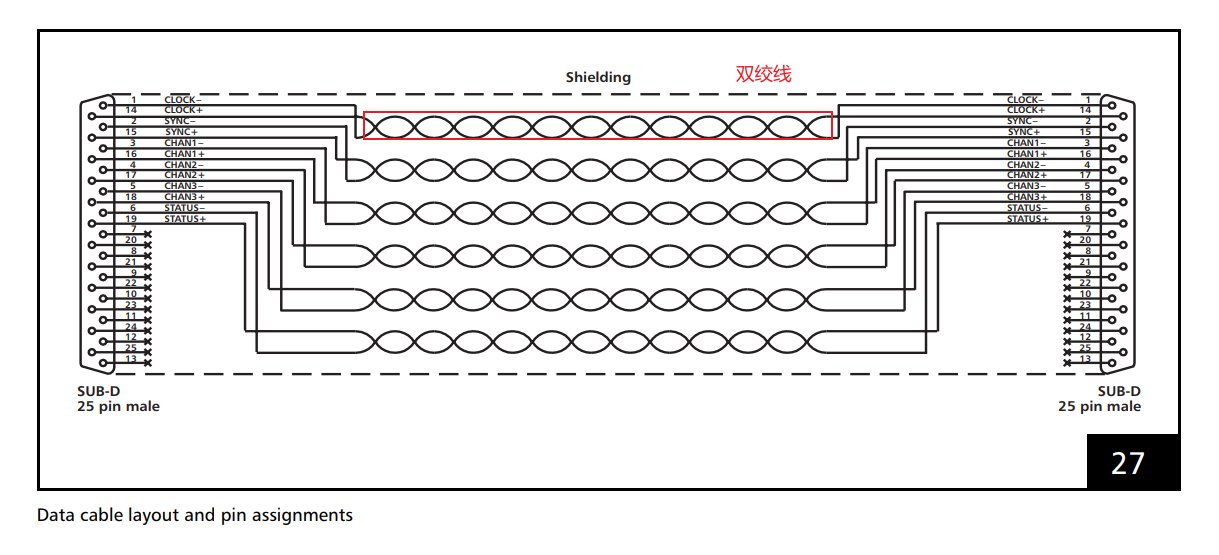

1、查看RTC4的引脚连接，将多余的引脚断开
双绞线（twisted pair，TP）是一种综合布线工程中最常用的传输介质，是由两根具有绝缘保护层的铜导线组成的。把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。
2、振镜的引脚
3、连接好线后，测试对应引脚是否连通

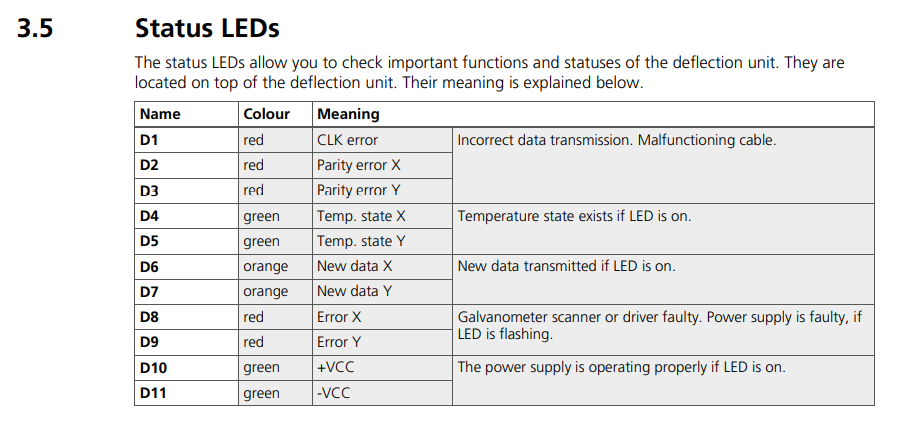

指示灯
根据指示灯情况来判断振镜的状态
