参考资料视频：Blender卡线技巧 https://www.bilibili.com/video/BV1Cv411p7YN
blender卡线细分简短 https://www.bilibili.com/video/BV1g5411u7fs
建模布线原理 https://www.bilibili.com/video/BV1dV411s7Rp?p=2&t=459
问题1：低模卡边倒角细分后出高模用于烘焙

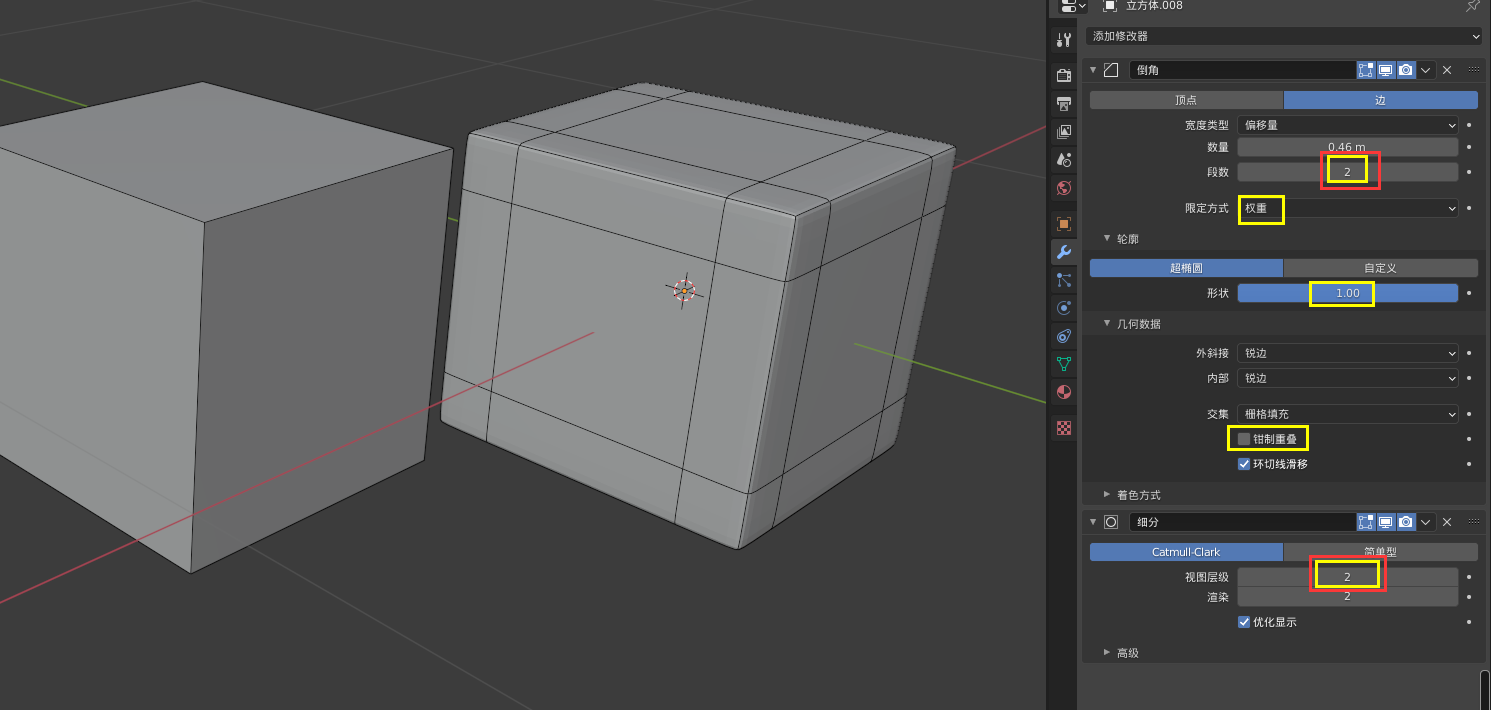

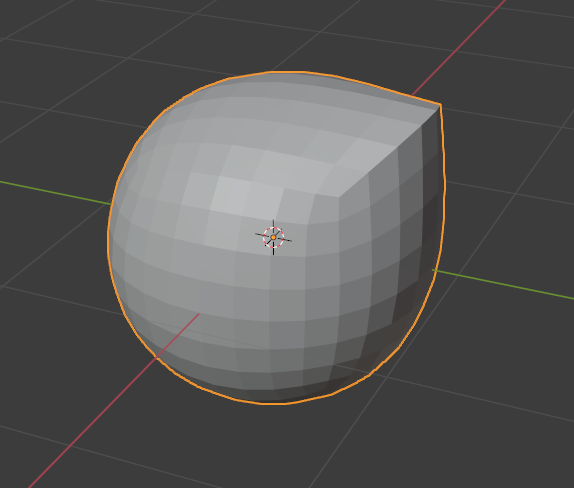

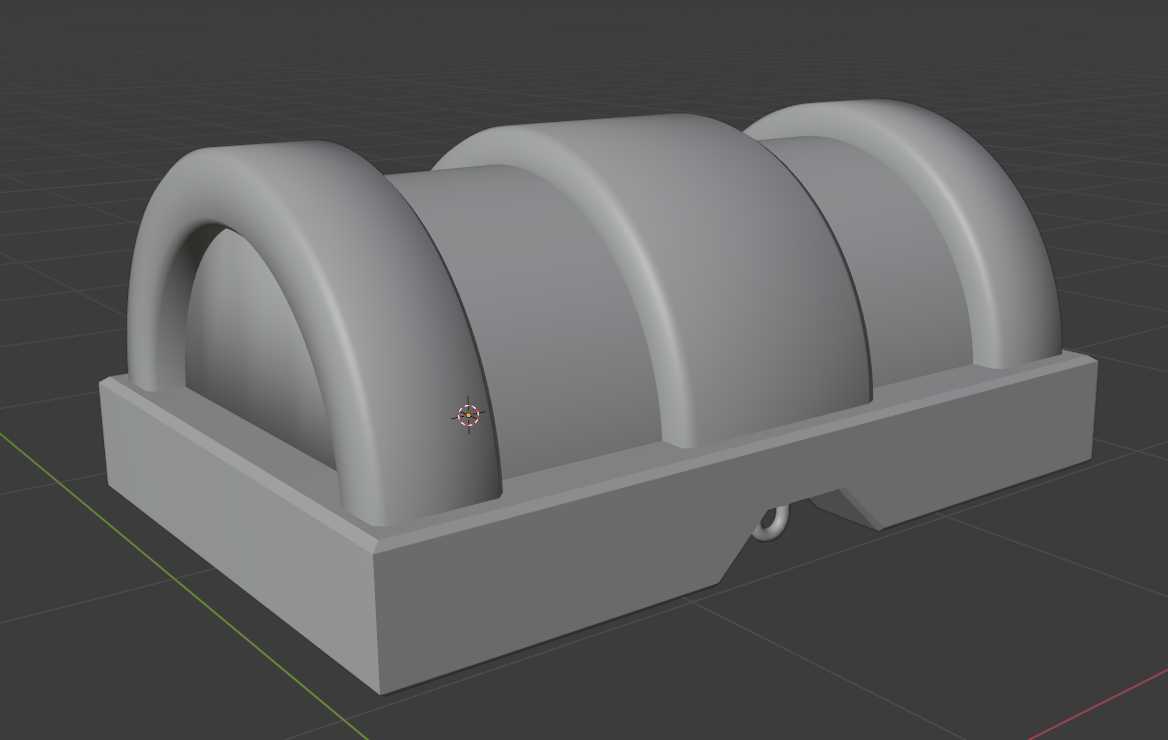

当单边的低模要卡线的时候：段数2，细分2，是比较好的选择
在这里插入图片描述
讯享网

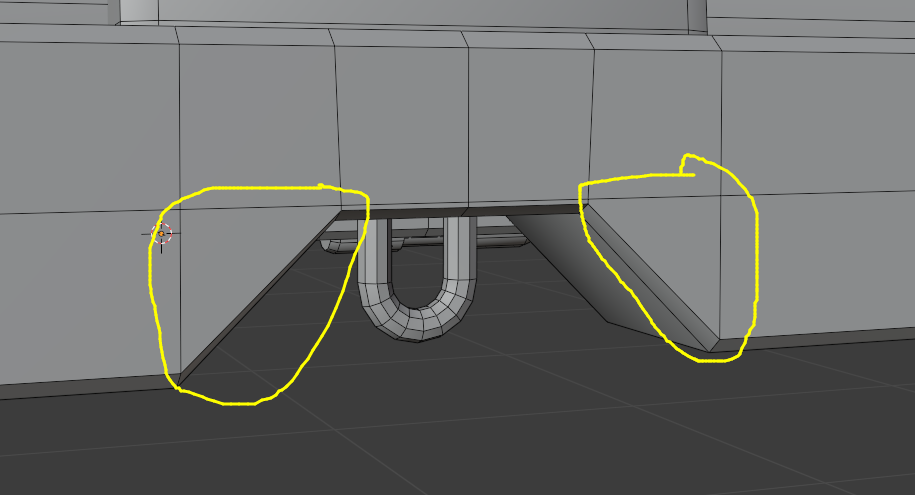

当低模已经有双边卡线的结构时，此时给到2+2的参数就不太理想，没有光滑的感觉，反而降一段倒角升一段细分的1+3参数（1+2也可以，但是如果出现缝隙边，需要到法线里修改自动光滑大于90度以上），效果很不错，
在这里插入图片描述

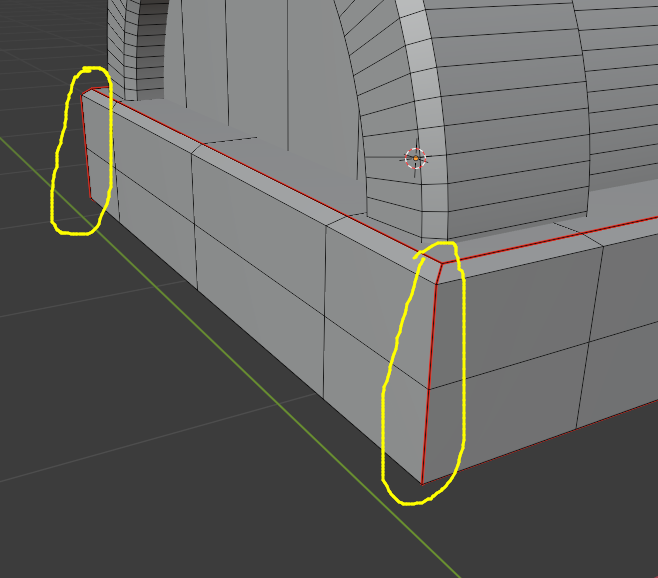

这种越界的光滑边，在低模下，选中相依的一条边，标记为蓝色的倒角边权重，即可修复

在这里插入图片描述
另外，当UV缝合边和锐边的标记干扰到权重边的时候，可以到这里设置局部显示

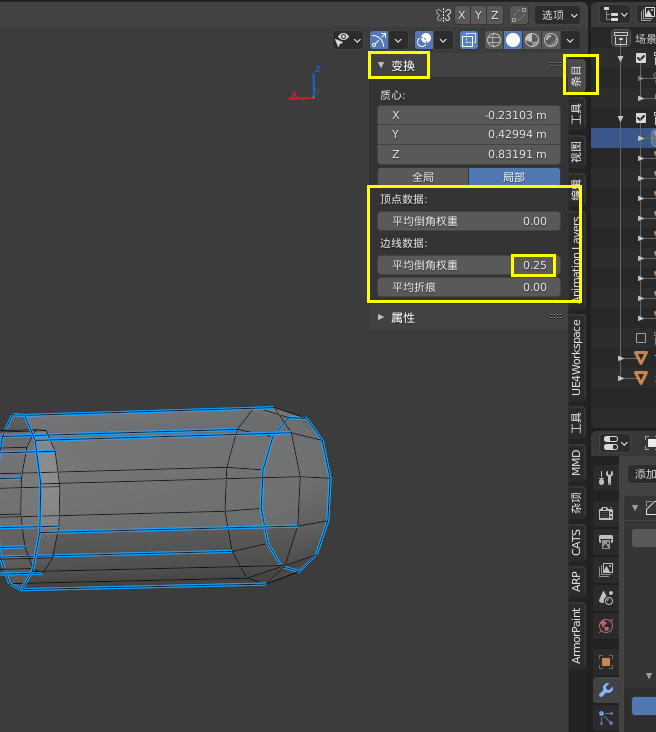

要清除边的倒角边权重，可以选后慢慢拉近鼠标到线上，但是多条线的改变权重，需要到条目，变换里修改，如下图

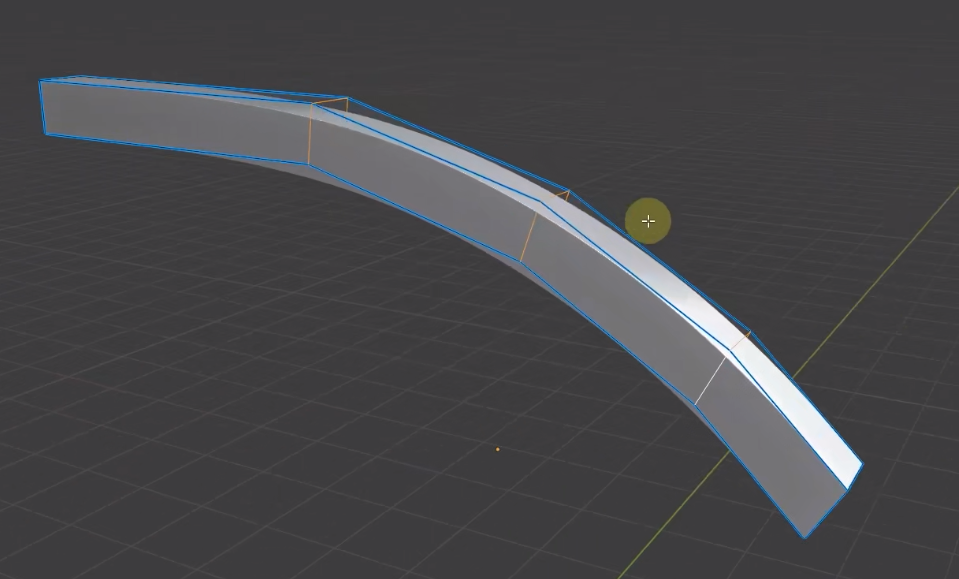

Shift+E进行微调，让细分后的高模和低模吻合度提高，方便烘焙法线
在这里插入图片描述

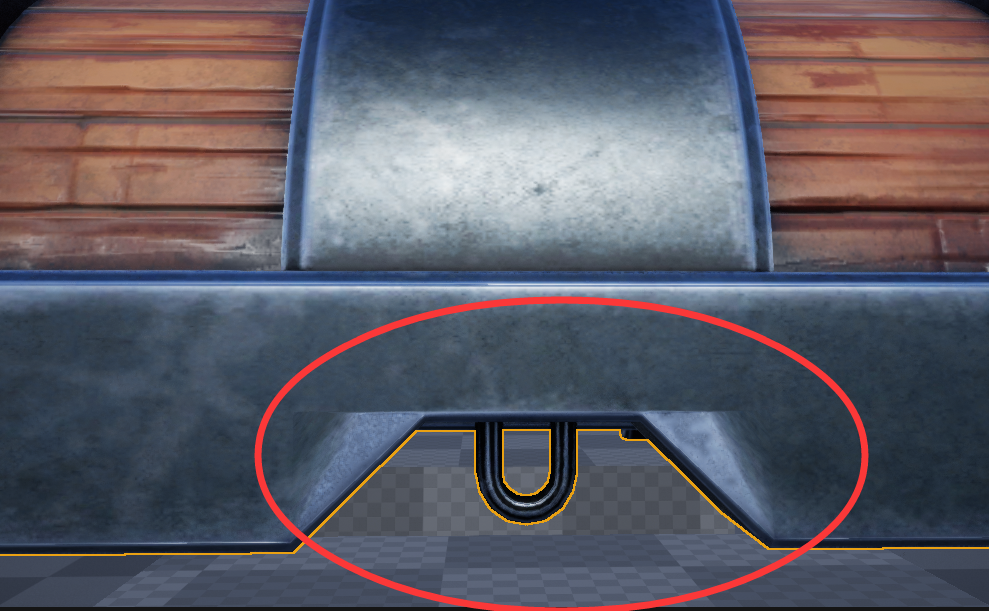

问题2：SP显示OK，但是到UE5中，会有破面的问题，Nanite拉远后，因为减面的原因，破面被修复了，但是实际没有解决
调整法线角度、标记倒角边权重、标记锐边，都没有用，
原因是UV的问题，这种有结构的线，分UV必须也按照结构来，否则Nanite缩减面数的时候，会变形
在这里插入图片描述

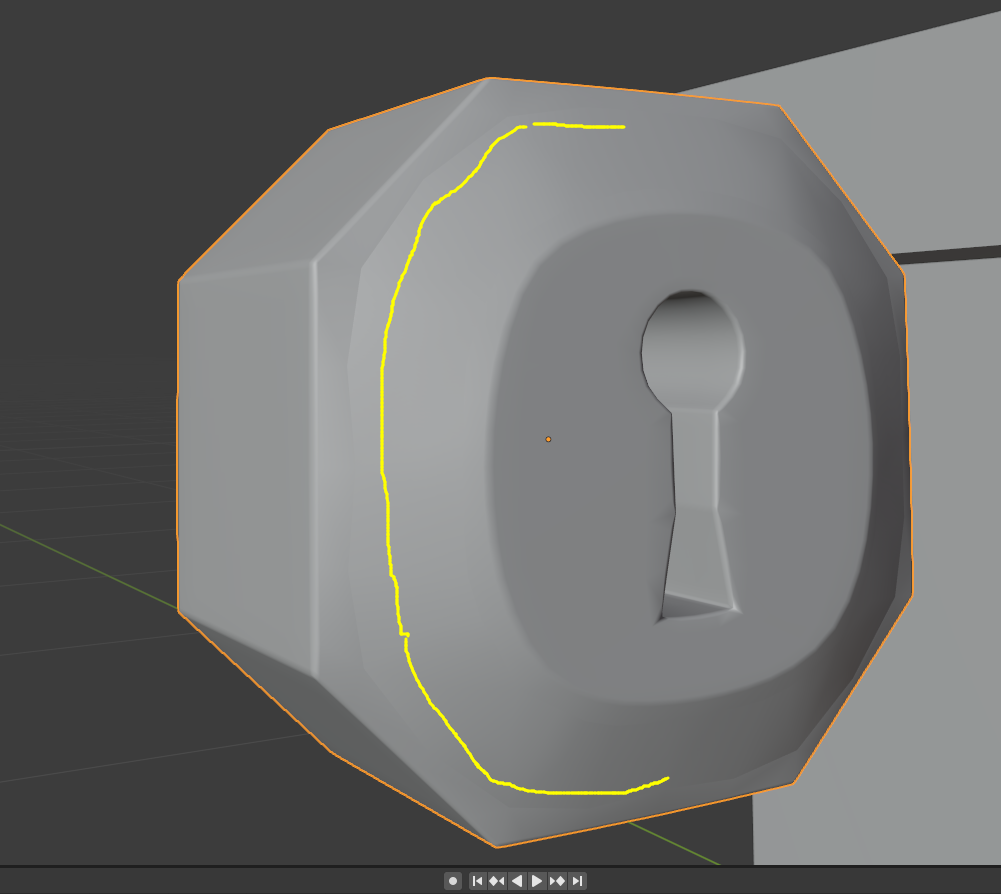

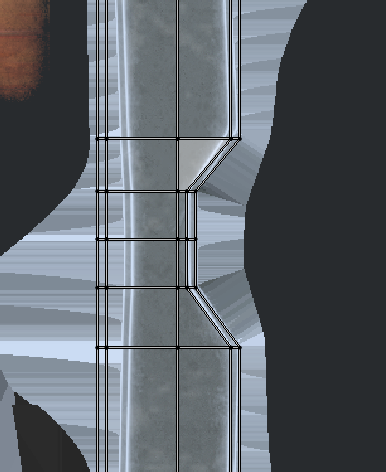

这个凹坑，应该按结构摆放UV。不能把三角面展成四边面。

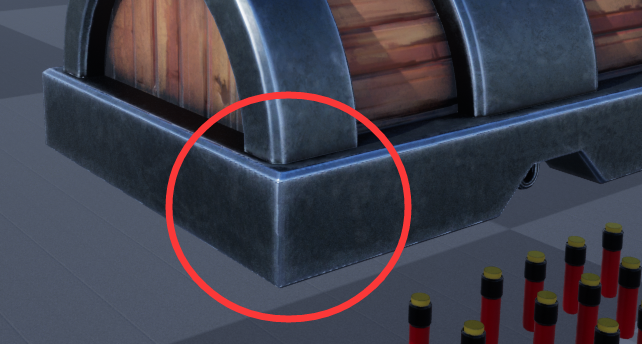

还有四边的问题，在拉远后，没有缝合边的位置，发生了变形，估计Nanite的减面算法，和模型UV的缝合边位置有关系。
群内大佬说：所有90度角需要标记缝合边，否则烘焙会有问题。【锐边必须是缝合边，缝合边可以不是锐边】
在这里插入图片描述

四边变形的问题，需要注意，锐边要标记为缝合边！！

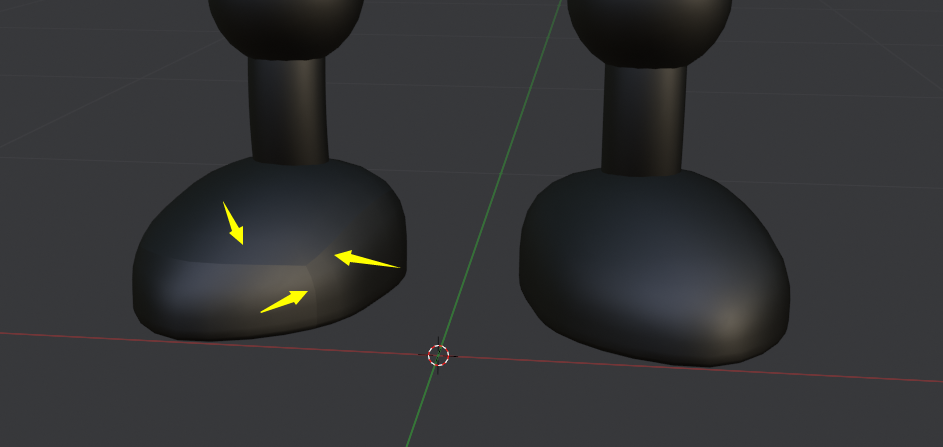

问题3：其他软件导入FBX格式的模型到Blender,出现如上图的边痕迹

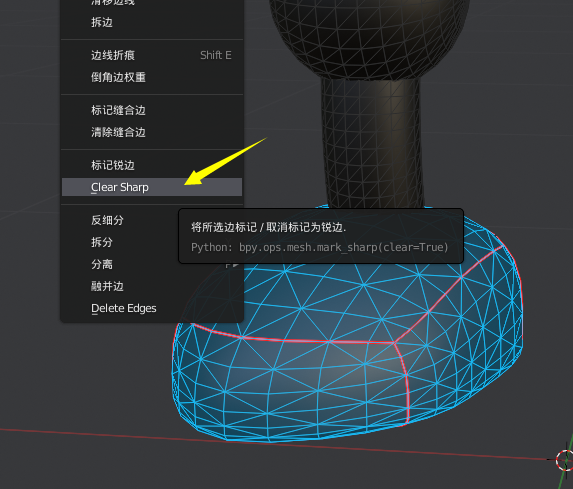

解决方法：进入编辑模式，进入边编辑模式，鼠标移到物体上，按L（全选元素），右键，清除锐边（Clear Sharp），OK
在这里插入图片描述

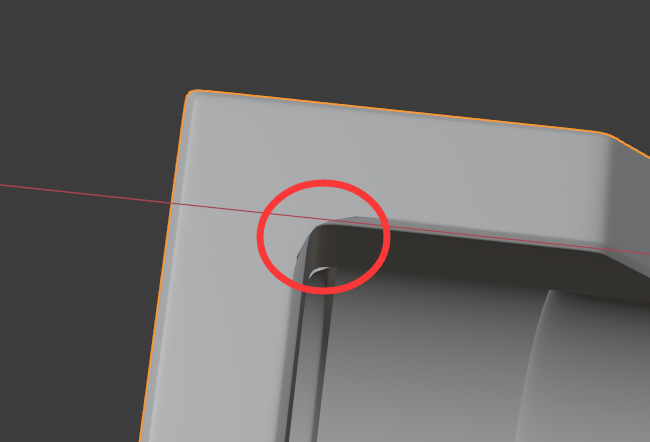

问题4：在倒角的基础上，增加细分，出现了奇怪的边缘

倒角用权重的方式，可以选好边后，找到倒角边权重，但是要注意，把标记锐边的清理一下，就能解决上面的这种情况
记得要打开法线的自动光滑 30度
在这里插入图片描述

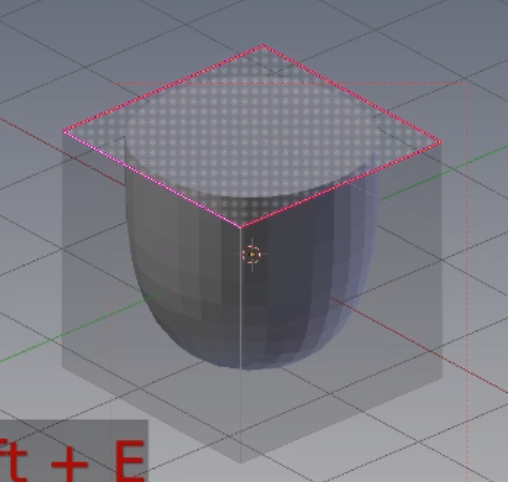

问题5：硬边=边线折痕的用法
在给模型细分后，可以压边,选择边后 --边线折痕–拉出来
参考视频：BLenderCn 9-29直播录播中文教程基础建模几种边的应用
https://www.bilibili.com/video/BV1mW411m7Ms?p=2

还能做这种水滴造型
在这里插入图片描述

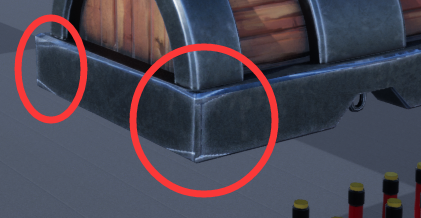

问题6：SP中烘焙法线后，模型边缘有锯齿
如下图这样的锯齿，原因是低模的光滑组问题，需要单独对要光滑的面进行平滑着色
在Blender中，对整个模型进行平滑着色，并开启自动光滑角度改成180度，然后进入边选择模式，
对需要的边，特别是小于90度的边，进行标记锐边，但是要注意的是【锐边必须是缝合边，缝合边可以不是锐边】
光滑组一定要按照UV来给，不然法线烘出来就会这样。
在这里插入图片描述
在Blender重新光滑后

SP中重新烘焙后
