该数字电位器里的内部实现其实就是一个调滑阻的实现，下面的代码是在STM32上写的，在这边做一下分享和记录。

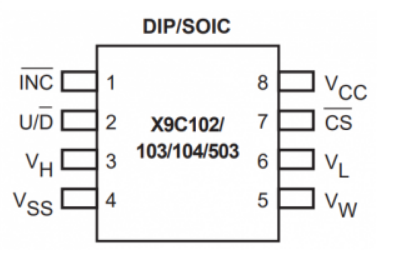

先附上数据手册上的时序图和一些说明。这个芯片的输出电阻最小是40欧姆，最大是100K

	这个端口接需要分压的电压，也就是相当于滑动变阻器两端的电压，类比上面的A端口	最大不超过+5V
	同上，类比B端口	最大不超过-5V
	这个是输出端口，是调节电阻以后的分出的电压
	接GND
	接+5V
U/D	该引脚置高代表增加电阻，置低代表减少电阻
CS	片选信号，当CS这个引脚输入是低电平时，使能这块芯片，也就可以控制了
INC	该引脚在下降沿时可以调节电位器

然后解释一下上面这张表格

Wiper Up	其实就是增加电阻的意思，当CS引脚为低电平，U/D引脚为高电平，INC引脚为下降沿时，电阻阻值固定增加1010欧姆
Wiper Down	其实就是减少电阻的意思，当CS引脚为低电平，U/D引脚为高电平，INC引脚为下降沿时，电阻阻值固定减少1010欧姆
Store Wiper Position	滑阻固定在当前的位置，当CS为上升沿，INC置高，U/DX X代表高低电平都可以
Standby Current	当CS为高时，这块芯片处于待机状态，也就是阻值固定
No Store，Return to Standby	当CS为上升沿，INC置低时，返回待机状态，这点我没有试过，可以试试看

#define GPIO_Wiper_CS GPIO_Pin_13
#define GPIO_Wiper_UD GPIO_Pin_12
#define GPIO_Wiper_INC GPIO_Pin_11

//此处忽略引脚初始化，将上面三个引脚都先置低

void Wiper_Test(int UD,int num)

{
GPIO_WriteBit(GPIOB,GPIO_Wiper_CS, Bit_RESET);//CS置低，使用这块芯片
DelayUs(1);
if(UD==1)
{
   GPIO_WriteBit(GPIOA,GPIO_Wiper_UD, Bit_SET);//如果你选择增加输出电压则将UD引脚置高
}
else
{
   GPIO_WriteBit(GPIOA,GPIO_Wiper_UD, Bit_RESET);//反之，置低
}
DelayUs(1);
for(;num>0;num--)//这一段是控制调节几次电阻的，如果想要调节多一点就使INC多经历几次下降沿，每次调节1010欧姆
{
   GPIO_WriteBit(GPIOA,GPIO_Wiper_INC, Bit_RESET);
   DelayUs(1);
   GPIO_WriteBit(GPIOA,GPIO_Wiper_INC, Bit_SET);
   DelayUs(1);
}
GPIO_WriteBit(GPIOB,GPIO_Wiper_CS, Bit_SET);//将CS置高产生一个上升沿，INC在执行完上面一段后也被置高，因此固定到了当前的阻值
DelayMs(20);//芯片手册上说不小于20ms，应该是挂载多个设备的时候使用的。
}

写得白话了一点，有不对或者有问题的地方欢迎一起讨论。
